Kegelradgetriebe für Rolladen | 3:1 Innensechskant

ab 46,90 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Das Wichtigste im Überblick:

  • Fragen oder telefonische Bestellung : 07144 33 45 125

Freilauf:

Welle:

  • 33524
Kegelradgetriebe 3:1 mit Innensechskant für Rollläden – Hohe Bediensicherheit und Komfort... mehr
Produktinformationen "Kegelradgetriebe für Rolladen | 3:1 Innensechskant"

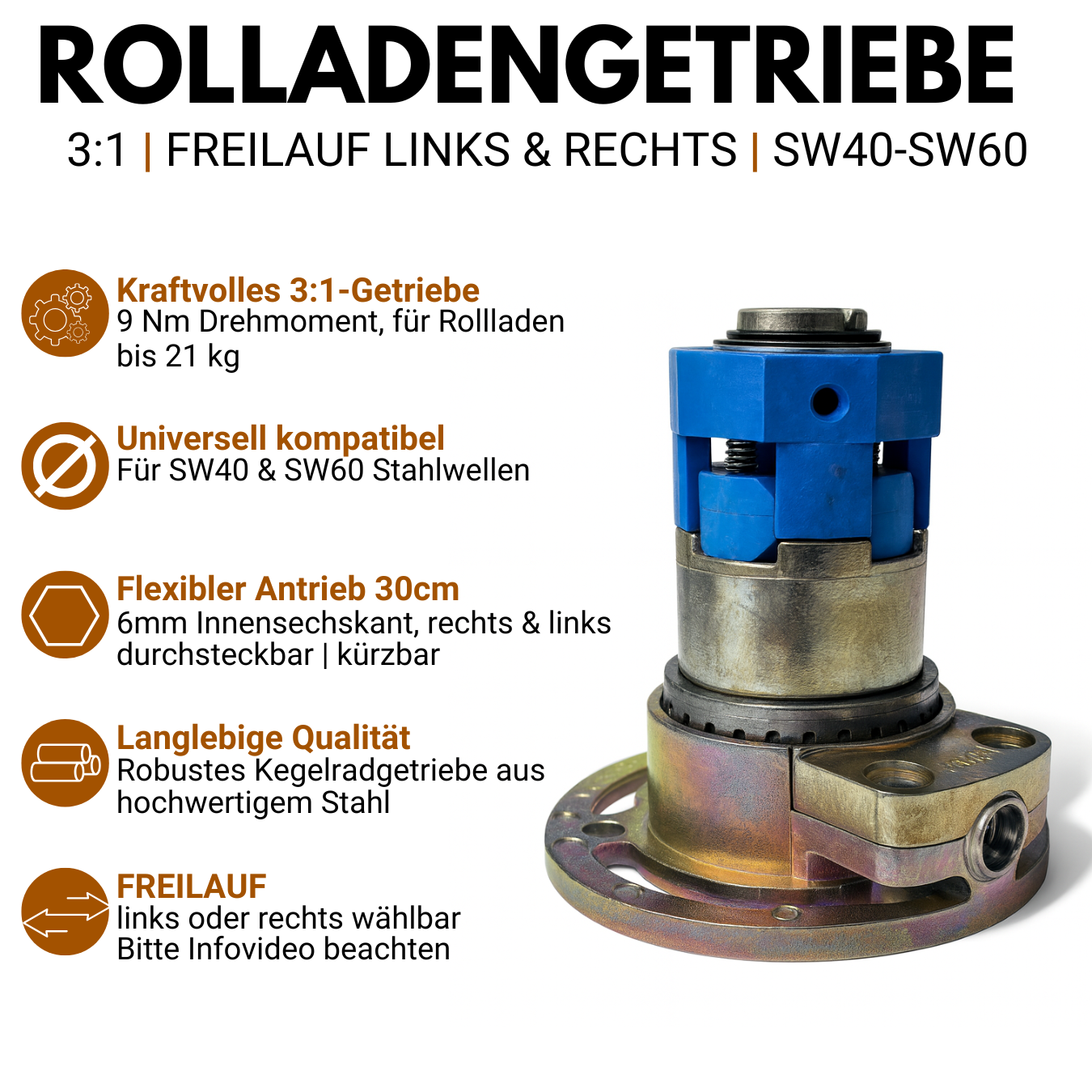

Kegelradgetriebe 3:1 mit Innensechskant für Rollläden – Hohe Bediensicherheit und Komfort

Entdecken Sie das hochwertige Kegelradgetriebe von GEIGER, ein Spitzenprodukt in der Kategorie Rolladengetriebe. Dieses Kegelradgetriebe für Rollläden bietet eine herausragende Kombination aus Bediensicherheit und Komfort, ideal für Handwerker und Industrieanwendungen.

Unser Kegelradgetriebe zeichnet sich durch einen einzigartigen Bremsfederfreilauf aus, der die Bremsfeder beim Öffnen des Rollladenbehanges deaktiviert. Dies erhöht den Wirkungsgrad signifikant auf über 85%, was eine leichtgängige und schnelle Bedienung ermöglicht – ein klarer Vorteil gegenüber traditionellen Rolladengetrieben ohne Bremsfederfreilauf.

Eine Besonderheit dieses Rolladengetriebes ist die integrierte Auflaufkupplung. Sie verhindert das falsche Aufwickeln des Rollladenpanzers nach Erreichen der unteren Endlage, was Schäden effektiv ausschließt. Diese Sicherheitsfunktion sorgt für eine längere Lebensdauer Ihres Rollladenpanzers und reduziert die Notwendigkeit von Kundeneinsätzen vor Ort.

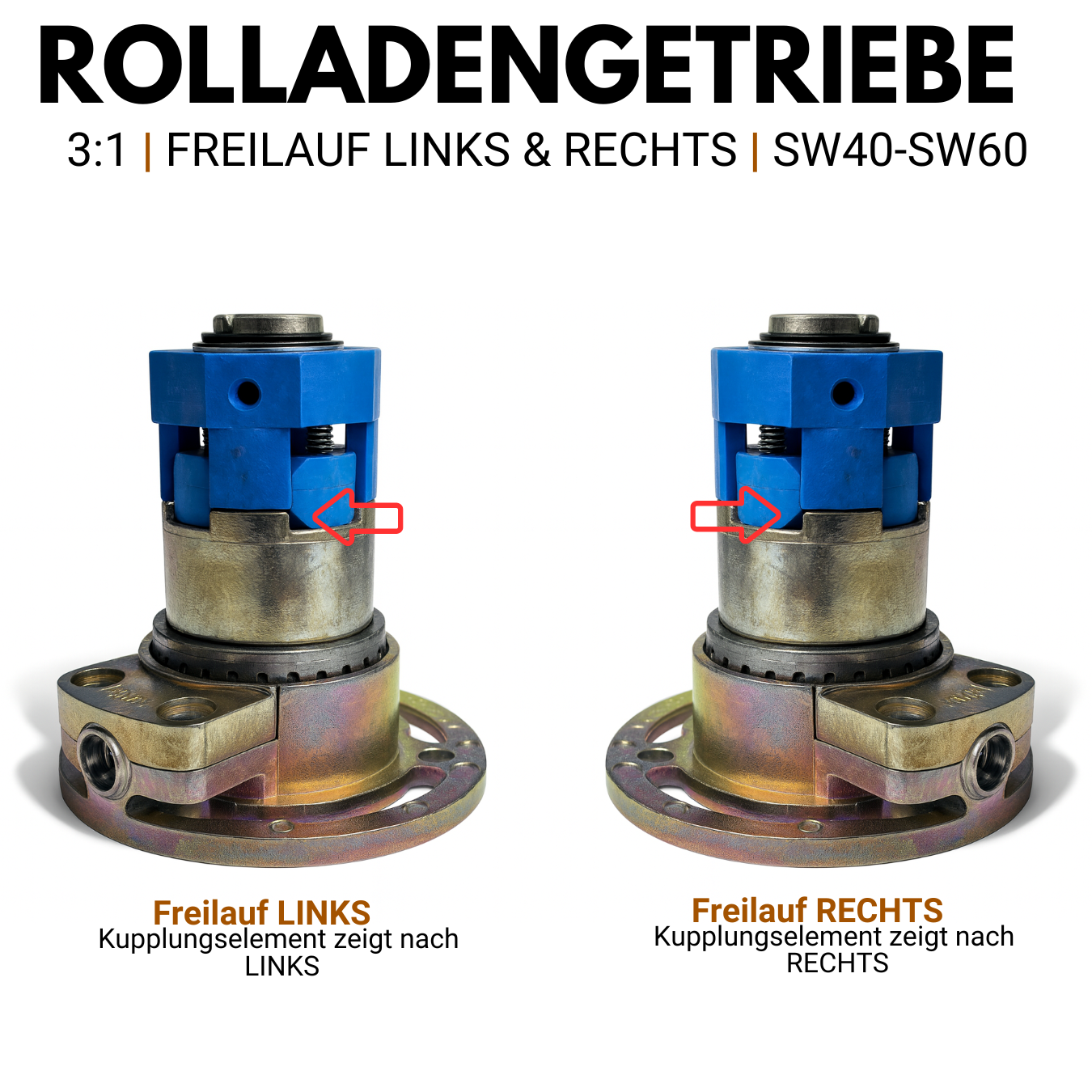

Das Kegelradgetriebe kaufen bedeutet auch Zeitersparnis beim Einbau. Dank der automatischen Aktivierung der Auflaufkupplung in der unteren Endlage entfällt das Einstellen eines Endanschlags. Das Kurbelgetriebe für Rollläden passt sich flexibel an die Gegebenheiten vor Ort an und ist sowohl in einer linken als auch in einer rechten Ausführung erhältlich, um jede Einbausituation abzudecken.

Ausgelegt für mehr als 10.000 Betätigungen, garantiert dieses Kegelradgetriebe eine lange Lebensdauer von weit über 10 Jahren, je nach Nutzungsgrad. Machen Sie keine Kompromisse bei Qualität und Komfort – wählen Sie das Kegelradgetriebe von GEIGER für Ihre Rolladengetriebe.



Unser Kegelradgetriebe ist auf mehr als !!! 10.000 !!! Bewegungen ausgelegt, somit ist eine sehr lange Lebensdauer garantiert.




MontageanleitungMontageanleitung Rolladengetriebe



Material: Neues Rolladengetriebe, Werkzeug

Schritt 1 Werkzeug bereitstellen

Bereiten Sie alle notwendigen Werkzeuge wie Schraubendreher, Maulschlüssel und evtl. eine Bohrmaschine vor.

Schritt 2 Rolladen runter lassen

Lassen Sie den Rolladen komplett herunter, damit Sie an das Getriebe herankommen.

Schritt 3 Kurbelgelenk und Kurbel abmontieren

Entfernen Sie das Kurbelgelenk und die Kurbel von der Wand. Öffnen Sie den Rolladenkasten, um an die Rolladenwelle zu gelangen.

Schritt 4 Rolladenpanzer demontieren

Trennen Sie den Rolladenpanzer von der Welle. In den meisten Fällen wird er mit Aufhängefedern montiert sein.

Schritt 5 Welle herausnehmen

Ziehen Sie die Welle aus dem Wandlager auf der gegenüberliegenden Seite des Getriebes. Nachdem die Welle von dem Getriebe getrennt ist, können Sie es von der Wand entfernen. Beachten Sie, dass das Getriebe evtl. mit einer Schraube an der Welle befestigt ist. Entfernen Sie die Schraube, um das defekte Getriebe von der Welle zu lösen.

Schritt 6 Neues Getriebe anbringen

 Stellen Sie sicher, dass die Öffnung des Antriebsstabs genau an derselben Stelle wie beim alten Getriebe ist. Montieren Sie das neue Getriebe an der Wand.

Schritt 7 Welle wieder montieren

Montieren Sie die Welle zurück und führen Sie alle weiteren Schritte entsprechend der Demontage durch.

Schritt 8 Rolladenpanzer wieder montieren

Befestigen Sie den Rolladenpanzer wieder an der Welle und schließen Sie den Rolladenkasten.

Schritt 9 Kurbel und Kurbelgelenk montieren

Schrauben Sie die Kurbel und das Kurbelgelenk wieder an der Wand an.

Schritt 10 Funktionsprüfung

Überprüfen Sie die Funktion des neuen Rolladengetriebes und stellen Sie sicher, dass es den Rolladen problemlos an der gewünschten Position hält.




Kegelradgetriebe 3:1
Kegelradgetriebe
Kegelradgetriebe 3zu1
Kegelradgetriebe 2:1 Kegelradgetriebe 2:1
Technische Daten



Untersetzung
Welle
Zugkraft
2:1
SW40
16 kg
3:1
SW40
21 kg
3:1
SW60
16 kg
4:1
SW40
28 kg
4:1
SW60
21 kg
5:1
SW40/60
35/25 kg

Downloadbereich Geiger Antriebstechnik

Montage- & Bedienungsanleitungen bitte auf

das Foto klicken



Rolladengetriebe mit InnenVIERkant



Rolladengetriebe mit Innenvierkant
