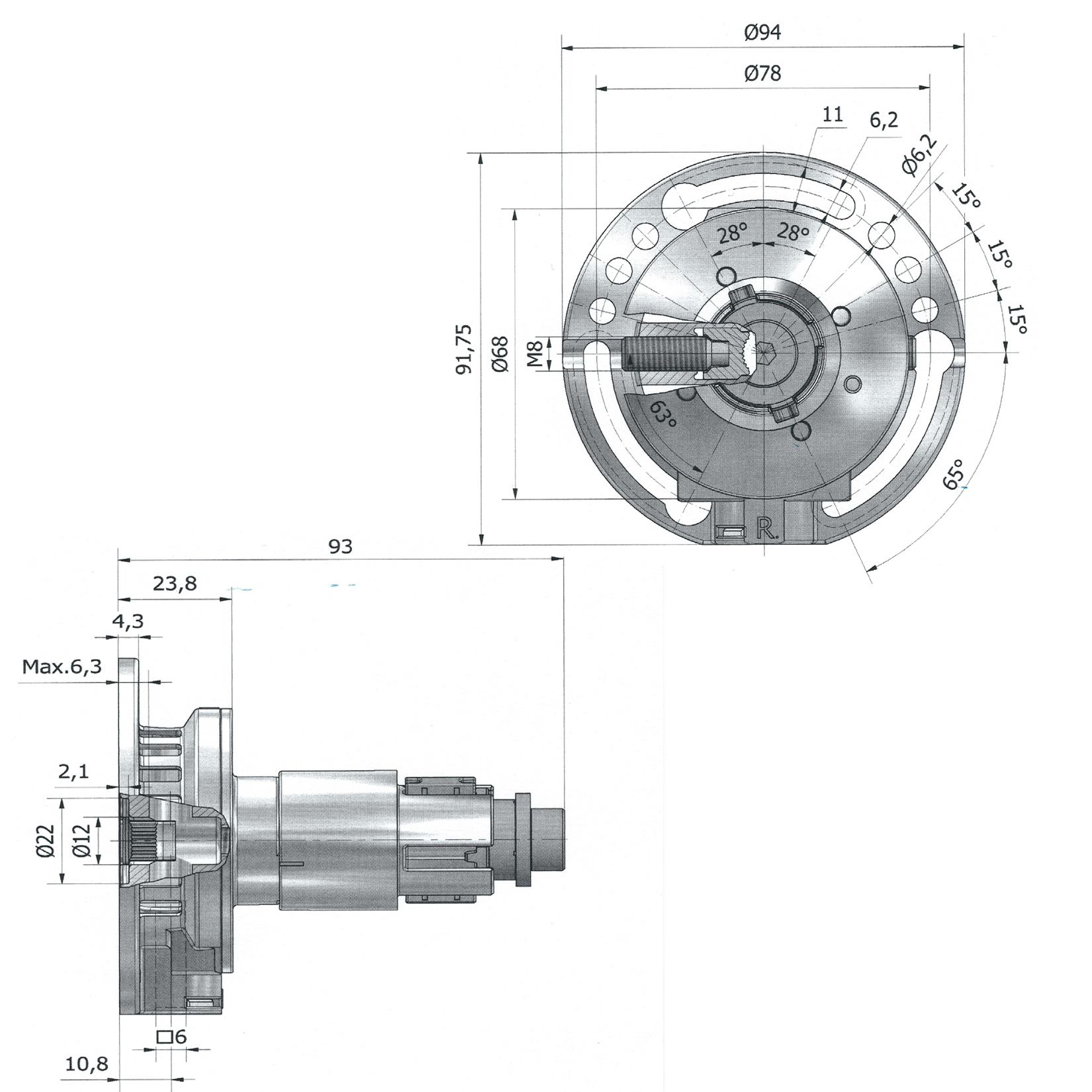

Cherubini Rolladengetriebe 3,6:1

Kegelradgetriebe für Rolladen 2,6:1 – Freilauf einstellbar, Zinkdruckguss, Adapter für Achtkantwellen SW40, SW50, SW60

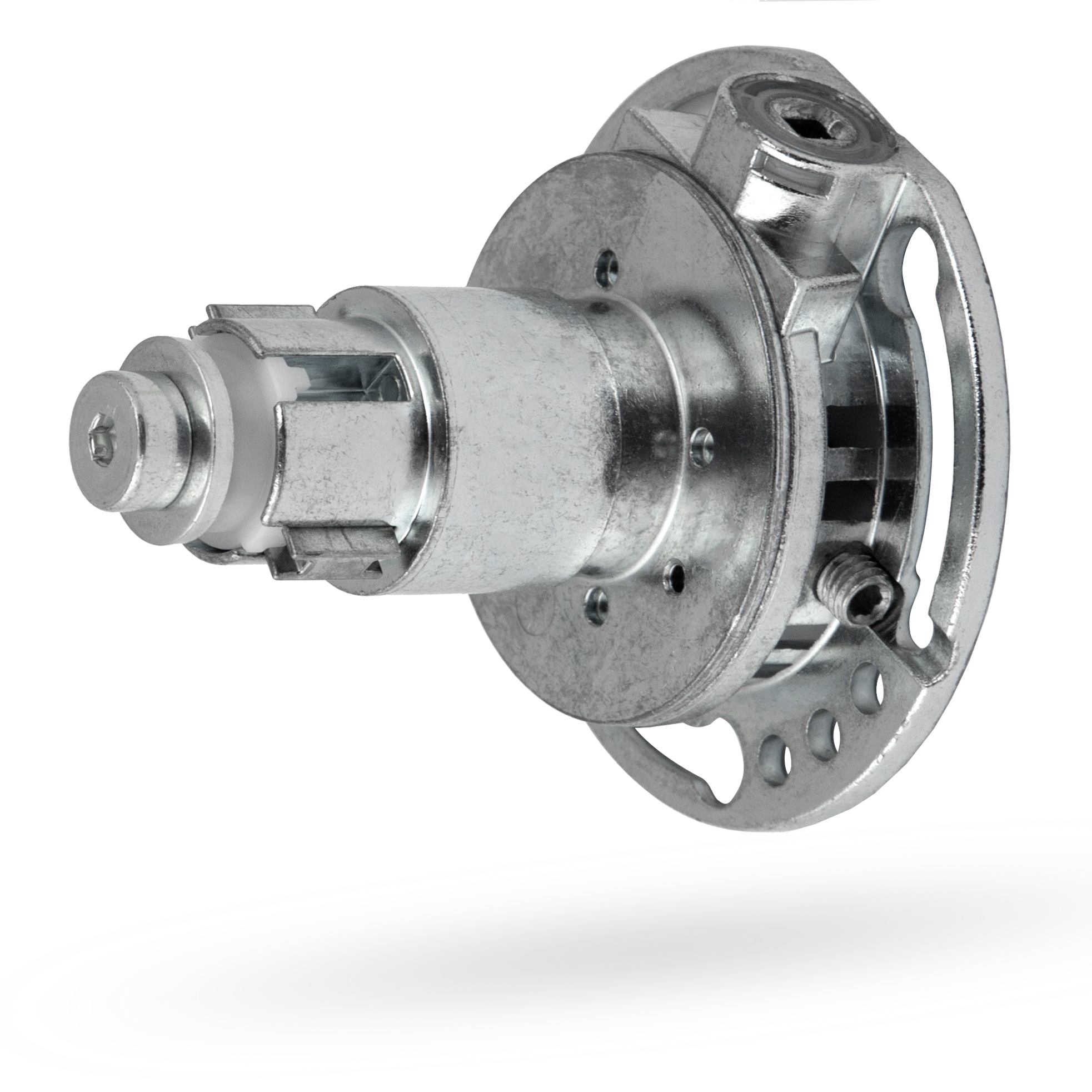

Das Kegelradgetriebe 2,6:1 – auch Kurbelgetriebe oder Rolladengetriebe – ist ein robustes Getriebe für Rolläden im manuellen Handbetrieb. Es überträgt die Kurbelbewegung auf die Achtkantwelle. Das Gehäuse besteht aus Zinkdruckguss, der Antrieb erfolgt über einen 6 mm Vierkant.

Das Getriebe lässt sich rechts und links montieren, die Drehrichtung bleibt dabei gleich. Den Freilauf stellen Sie um, indem Sie den Adapter einmal um 180° drehen. Eine Doppelbremsfeder aus Federstahl sorgt für sicheren Halt, das maximale Drehmoment beträgt 8,5 Nm. Aufsteckbare Mitnehmer für SW40-, SW50- und SW60-Achtkantwellen wählen Sie als Adapterset am Artikel.

Varianten im Überblick

Kegelradgetriebe 2,6:1 – Funktion und Einsatz

Das Getriebe sitzt an der Rolladenwelle und wird über Kurbelstange und Gelenklager angetrieben. Mit einer Untersetzung von 2,6:1 sind 2,6 Kurbelumdrehungen für eine Wellenumdrehung nötig. Die Doppelbremsfeder aus Federstahl hält den Behang. Beim Freilauf dreht die Kupplung nach Erreichen der unteren Endlage durch, sodass der Rolladen nicht weiter gekurbelt wird.

Freilauf-Finder – auf welche Seite stelle ich den Freilauf?

Die richtige Freilaufeinstellung hängt davon ab, in welche Richtung der Rolladen von der Welle abläuft und auf welcher Seite das Getriebe sitzt. Der Freilauf-Finder nennt Ihnen die passende Einstellung: Beantworten Sie zwei Fragen zu Ihrem Rolladen. Umgestellt wird der Freilauf, indem Sie den Adapter einmal um 180° drehen.

Belastbarkeit nach Wellengröße

Die Belastung hängt bei diesem Getriebe von der Wellengröße ab. Die Untersetzung gibt an, wie viele Kurbelumdrehungen für eine Wellenumdrehung nötig sind. Je höher die Untersetzung, desto schwerer darf der Behang sein, dafür sind mehr Kurbelumdrehungen nötig.

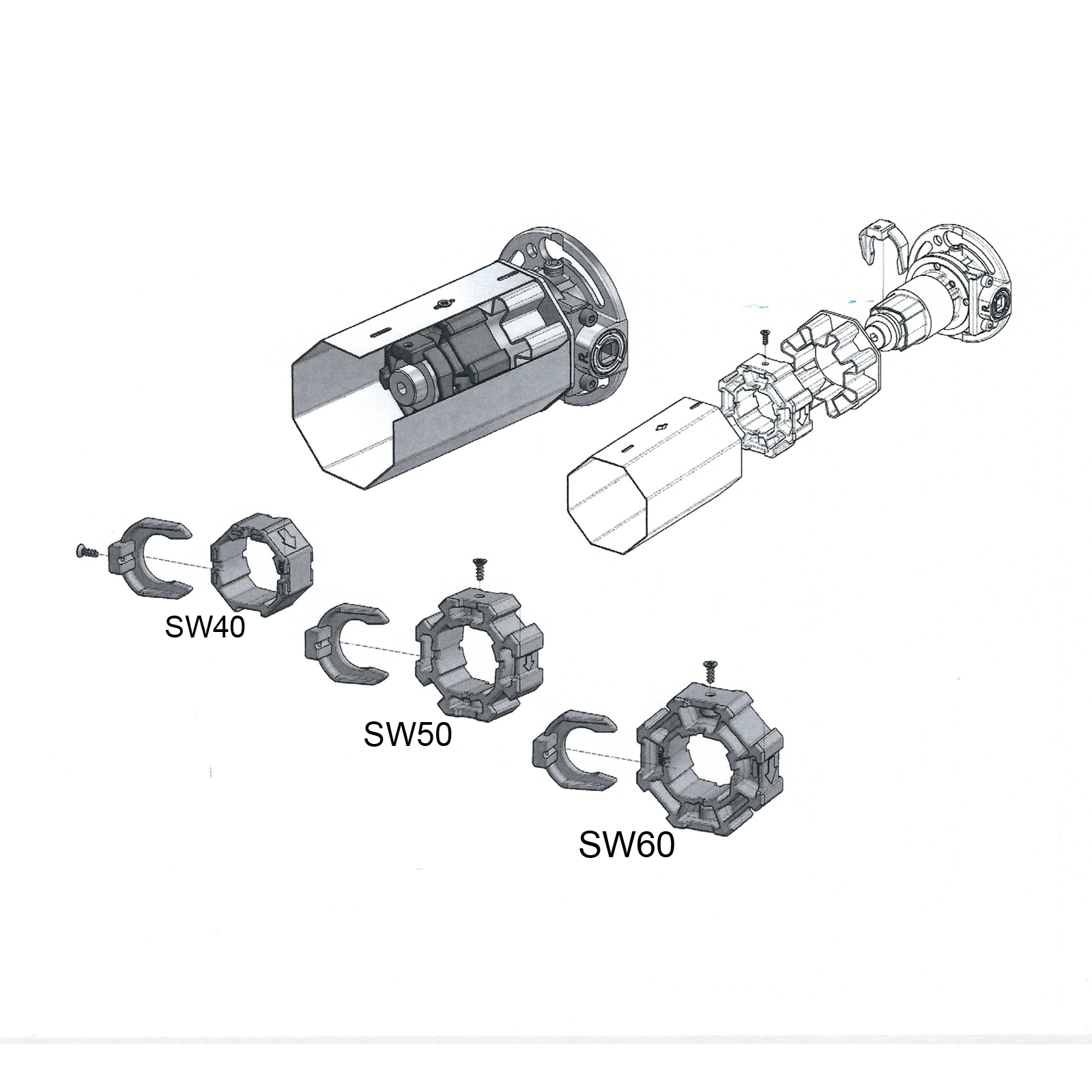

Achtkantwellen SW40, SW50, SW60 – Adapter wählen

SW steht für die Schlüsselweite der Achtkantwelle. Messen Sie die Welle nach, bevor Sie das Adapterset wählen. Das Getriebe wird mit aufsteckbaren Mitnehmern an die Welle angepasst. Wenn Sie bereits passende Mitnehmer haben, können Sie die Variante Ohne Adapter wählen. Für diese Variante nennt die Produktseite keine Lastangabe.

Alternative Untersetzungen

Wenn Ihr Rolladen leichter oder schwerer ist, finden Sie hier weitere Untersetzungen: Kegelradgetriebe 3,6:1, Kegelradgetriebe 2:1, Kegelradgetriebe 3:1 und Kegelradgetriebe 4:1. Passende Gelenklager und Kurbelstangen finden Sie in der Kategorie Kurbelstangen & Gelenklager.

Kegelradgetriebe austauschen – so geht’s in Kürze

1. Werkzeug bereitlegen (laut Produktseite z. B. Schraubendreher, Gabelschlüssel, ggf. Bohrmaschine).
2. Rolladenpanzer vollständig herunterlassen und sichern.
3. Kurbelgelenk und Kurbelstange demontieren, Rolladenkasten öffnen.
4. Den Panzer von der Welle lösen.
5. Welle und altes Getriebe entfernen. Merken Sie sich dabei Einbauseite und Lage des Antriebsprofils.
6. Das neue Getriebe an gleicher Stelle befestigen.
7. Die Welle einsetzen und verbinden, den Panzer einhängen.
8. Funktion prüfen, dann Kurbelgelenk und Kurbel montieren.
9. Den Rolladen mehrfach auf- und abfahren. Schrauben nach einigen Tagen nachziehen.

Stellen Sie den Freilauf vor dem Einbau ein, indem Sie den Adapter bei Bedarf um 180° drehen, und beachten Sie die Einbauanleitung. Arbeiten am Rolladenkasten sind anspruchsvoll, weil der Panzer beim Lösen herunterfallen kann. Wenn Sie unsicher sind, lassen Sie den Austausch von einem Fachbetrieb durchführen.

Technische Daten
