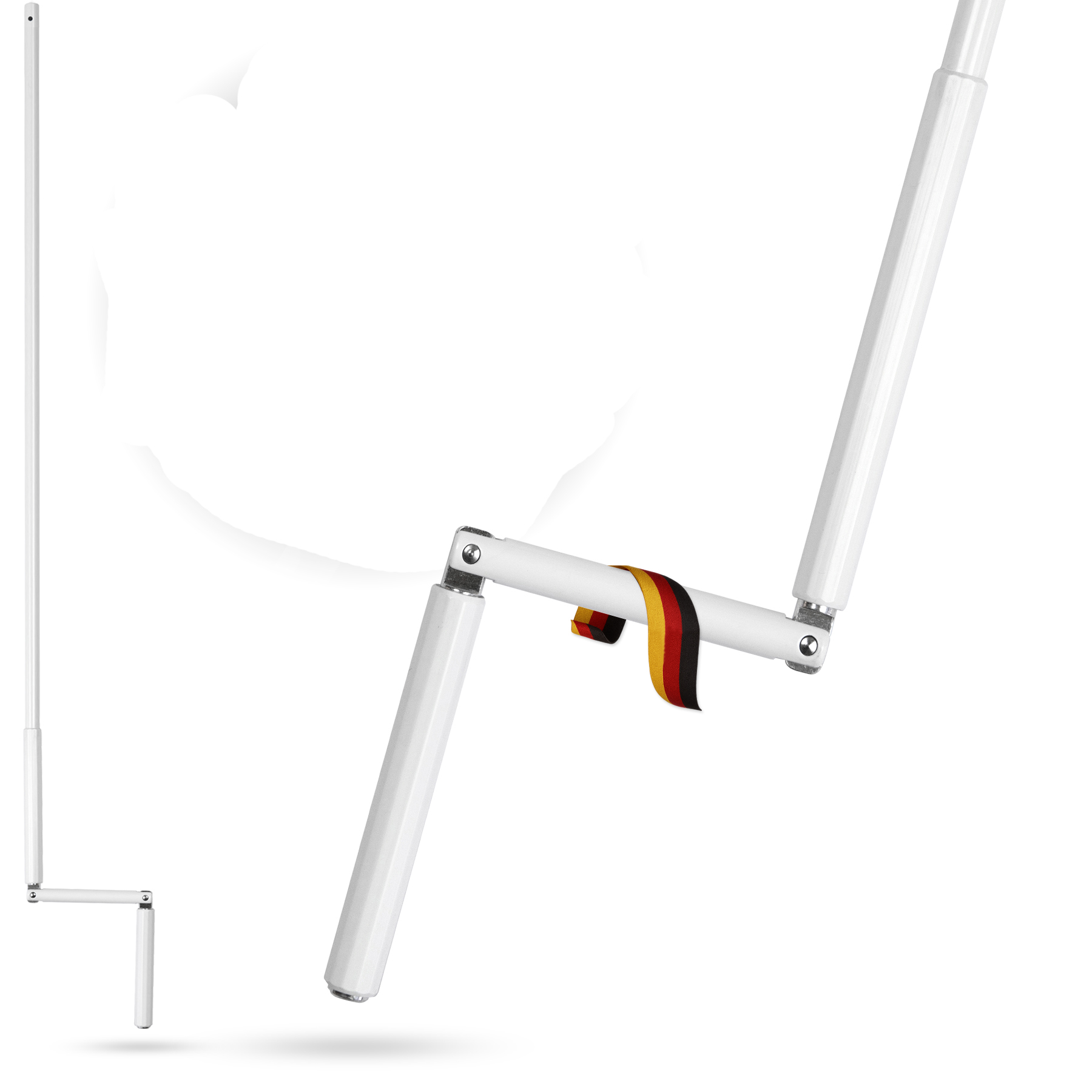

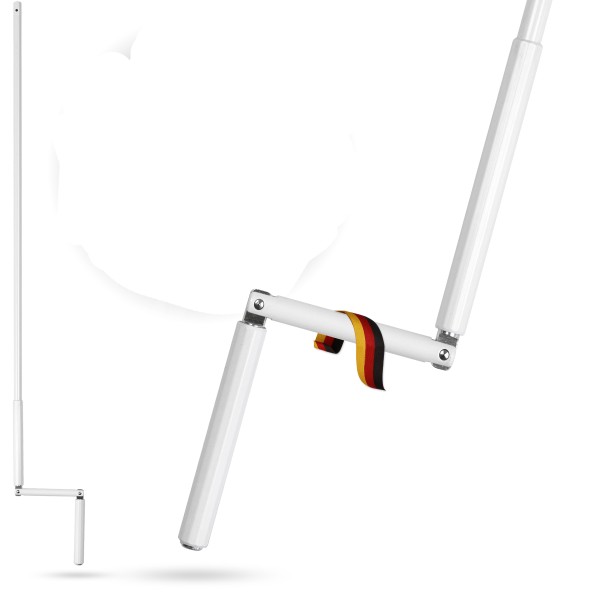

Rolladen Kurbelstange Weiß 120 & 150 cm – Aluminium

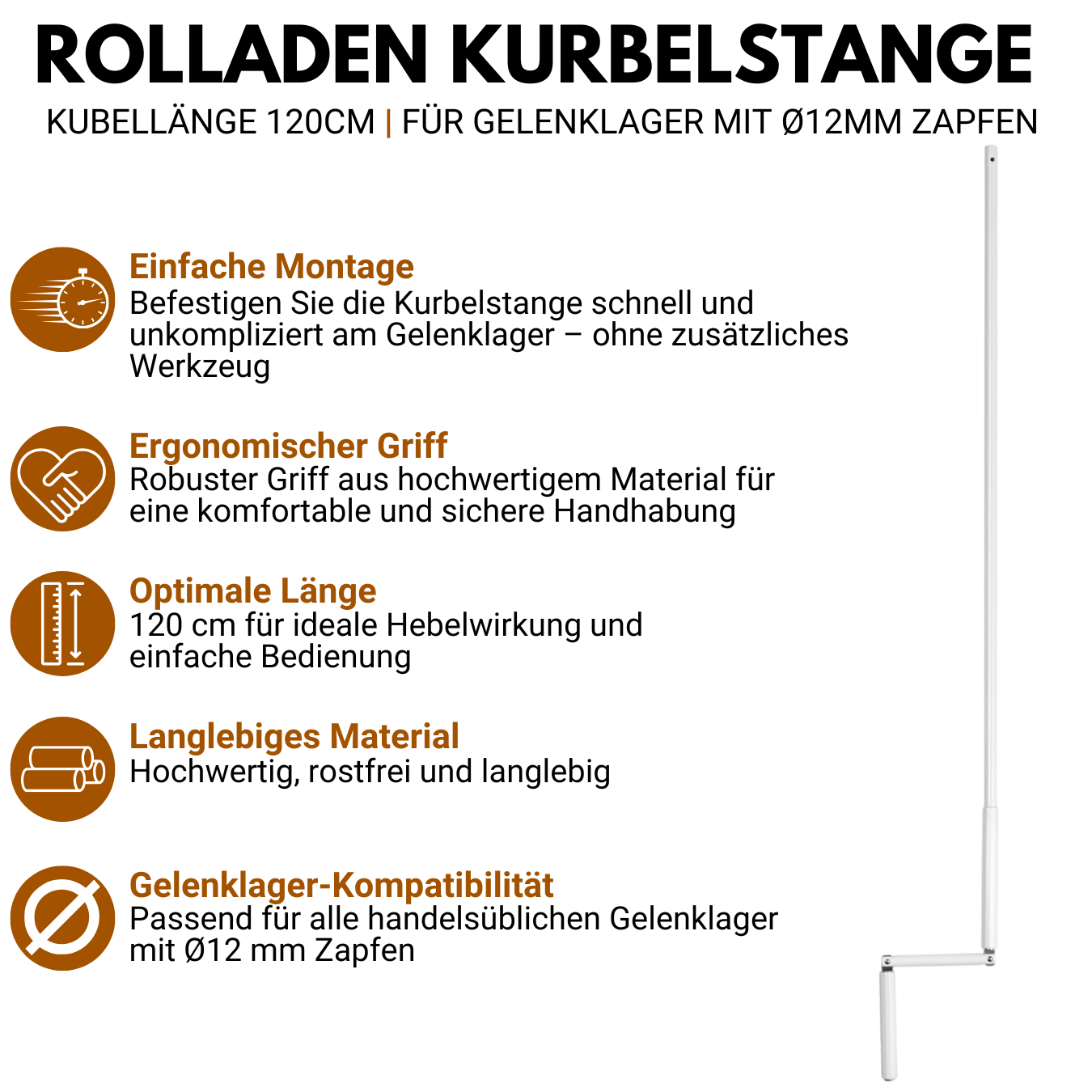

Rollladen Kurbelstange weiß (RAL 9016) – Duraluminium pulverbeschichtet, 120 oder 150 cm, für Gelenklager mit Ø 11,9 mm Zapfen (12 mm)

Die Rollladen Kurbelstange in Weiß verbindet das Gelenklager am Kurbelgetriebe mit der Stelle, an der Sie Ihren Rollladen bedienen. Sie ist als Ersatz oder Ergänzung gedacht, zum Beispiel wenn eine Kurbelstange verbogen, zu kurz oder beschädigt ist.

Die Kurbelteile bestehen aus pulverbeschichtetem Duraluminium in Weiß (RAL 9016). Das Rohr misst Ø 15 × 1,5 mm, der Hebelarm 180 mm. Die Kurbelstange ist in 120 cm oder 150 cm Länge erhältlich und passt auf Gelenklager mit Ø 11,9 mm Zapfen (12 mm). Ein Sicherungsclip gehört zum Lieferumfang.

Varianten im Überblick

Kurbelstange für Rollladen – Funktion und Aufbau

Bei einem Kurbelantrieb sitzt das Getriebe im Rollladenkasten oder an der Wand. Am Getriebe ist ein Gelenklager befestigt, auf dessen Zapfen die Kurbelstange gesteckt wird. Über die Stange drehen Sie den Rollladen von innen auf und ab. Passende Gelenklager mit 45° und Gelenklager mit 90° finden Sie bei uns, auch weiß pulverbeschichtet.

Weiß pulverbeschichtetes Duraluminium (RAL 9016)

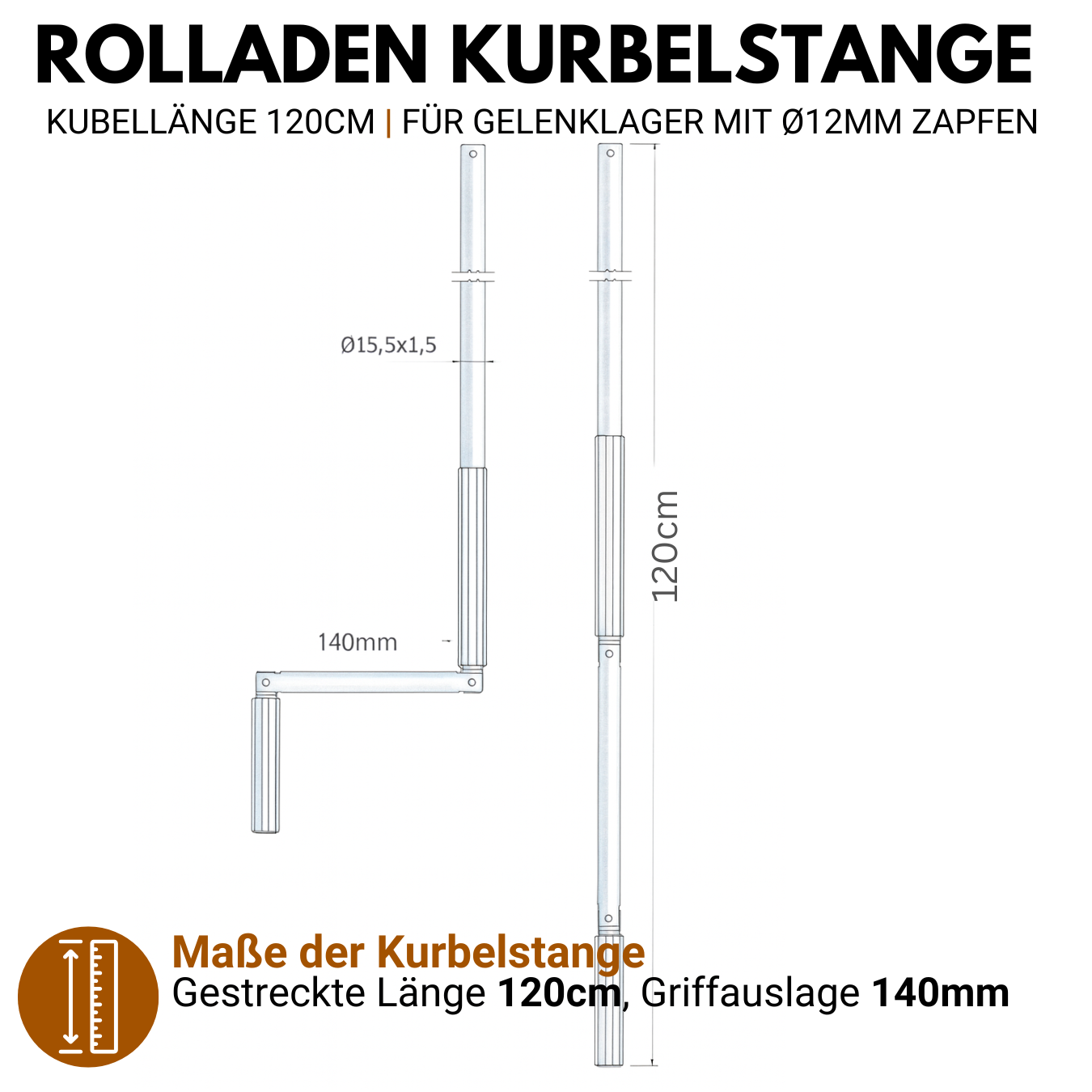

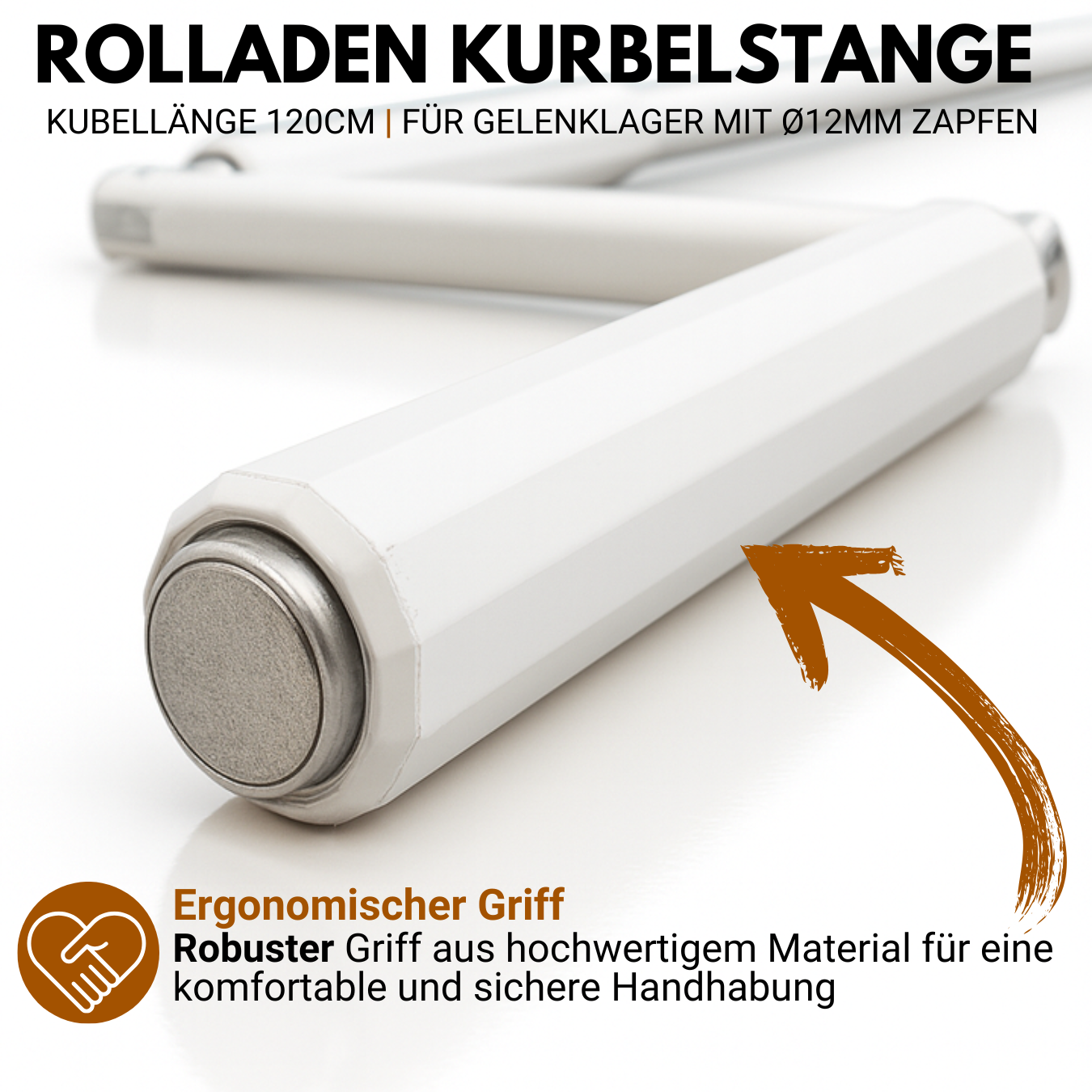

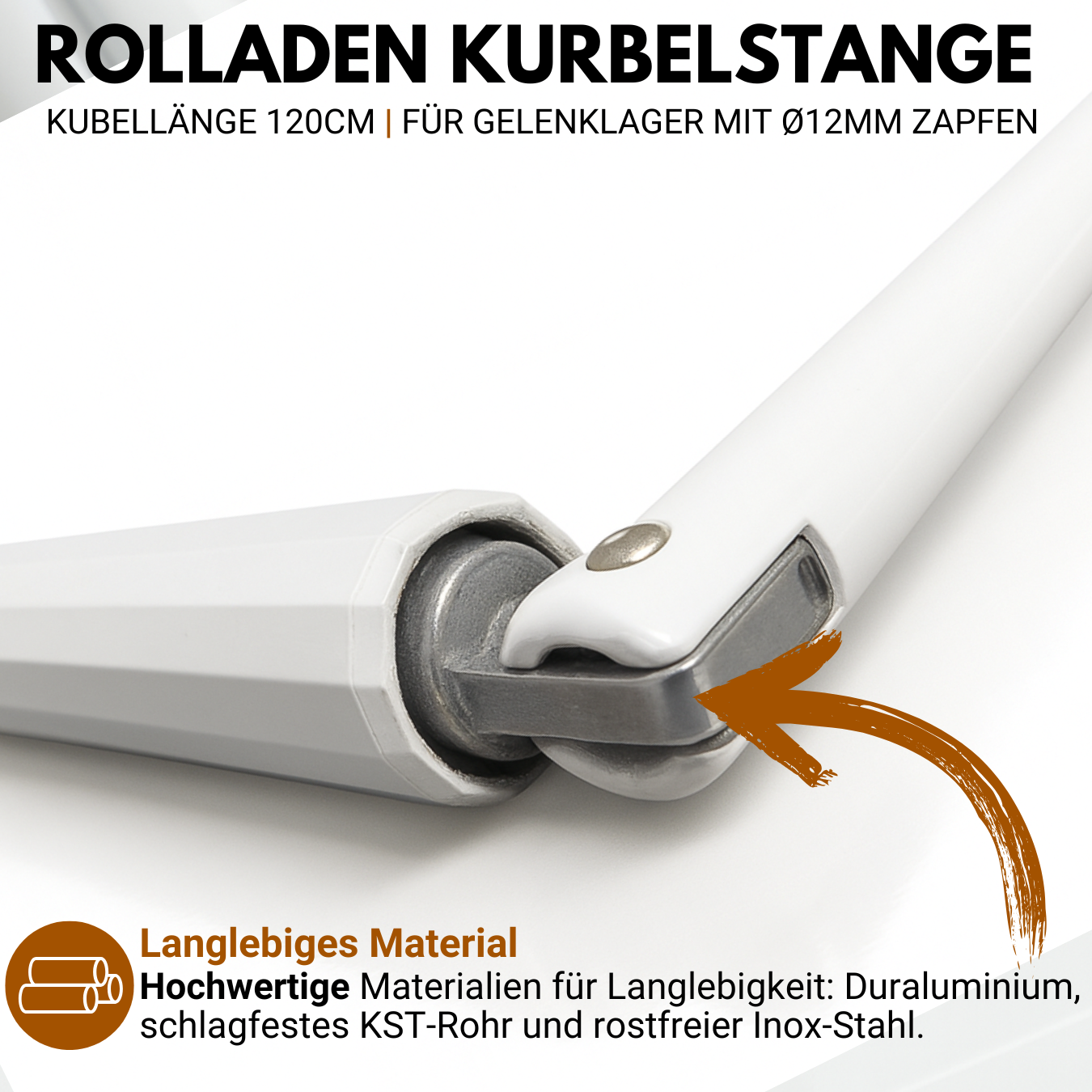

Die Kurbelteile bestehen aus Duraluminium mit weißer Pulverbeschichtung in RAL 9016. Das Rohr hat Ø 15 mm bei 1,5 mm Wandstärke, die Handgriffe haben Ø 19,5 mm und der Hebelarm misst 180 mm. Die Kurbelverbindung ist abgedeckt. Wenn Sie eine Stange in Metalloptik suchen, finden Sie hier die Rollladen Kurbelstange eloxiert.

Welche Länge: 120 cm oder 150 cm?

Die Länge richtet sich danach, wie weit der Bedienpunkt vom Gelenklager entfernt ist und in welcher Höhe Sie die Kurbel bequem erreichen. Messen Sie am besten die Länge Ihrer alten Kurbelstange nach. Ist die Stange kürzer als der Abstand zum Bedienpunkt, wählen Sie die längere Variante mit 150 cm.

Kurbelstange mit Gelenklager oder einzeln kaufen?

Diese Kurbelstange ist ein Einzelteil. Wenn auch das Gelenklager erneuert werden soll, finden Sie in der Kategorie Kurbelstangen & Gelenklager passende Gelenkplatten sowie Sets aus Kurbelstange und Gelenklager. Das Gelenklager treibt über den Stift das Kegelradgetriebe an.

Kurbelstange montieren – so geht’s in Kürze

1. Die alte Kurbelstange vom Zapfen des Gelenklagers abziehen (ggf. Sicherung entfernen).

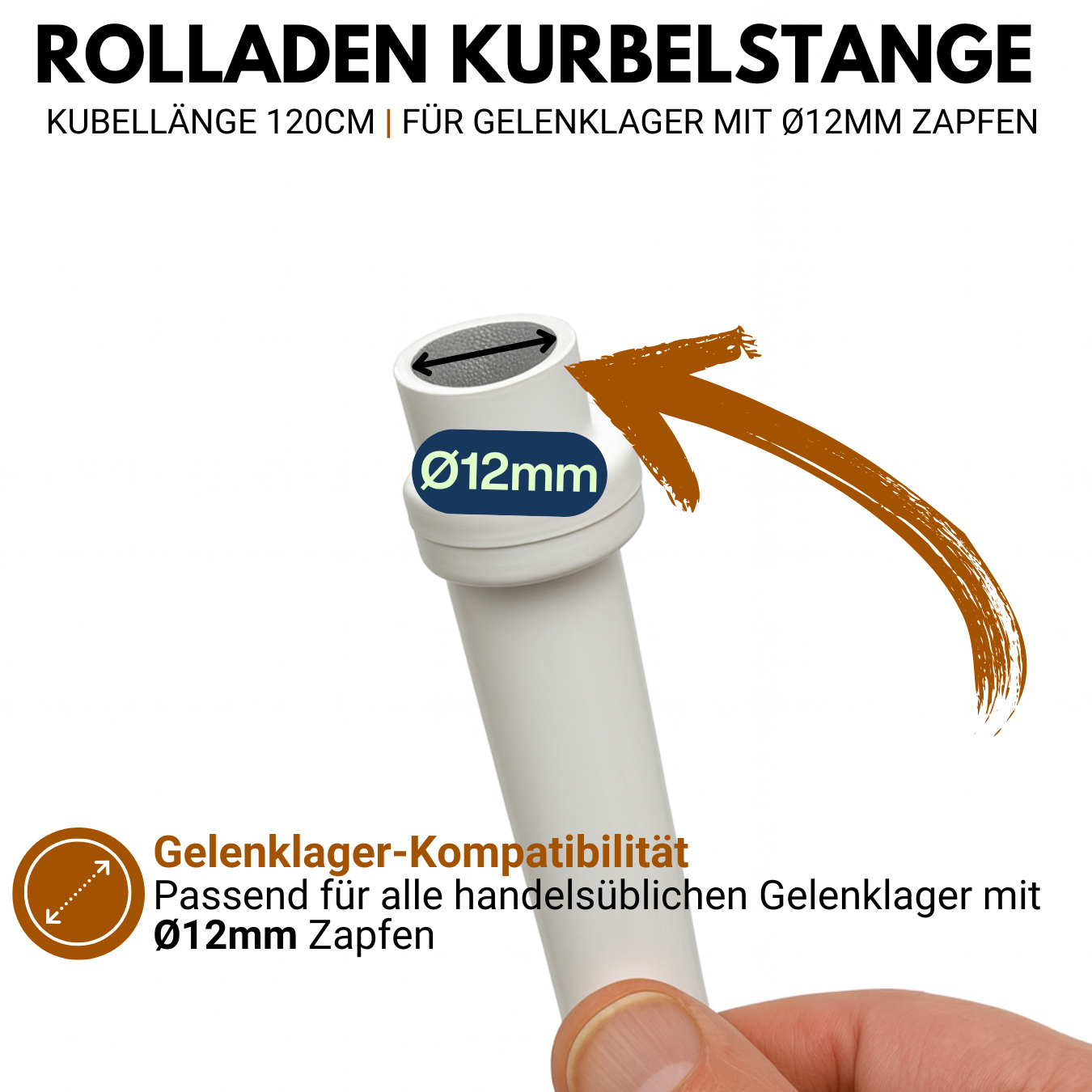

2. Den Zapfen des Gelenklagers prüfen: Durchmesser 11,9 mm (12 mm), kein Verschleiß, leichtgängig.
3. Die neue Kurbelstange auf den Zapfen stecken.

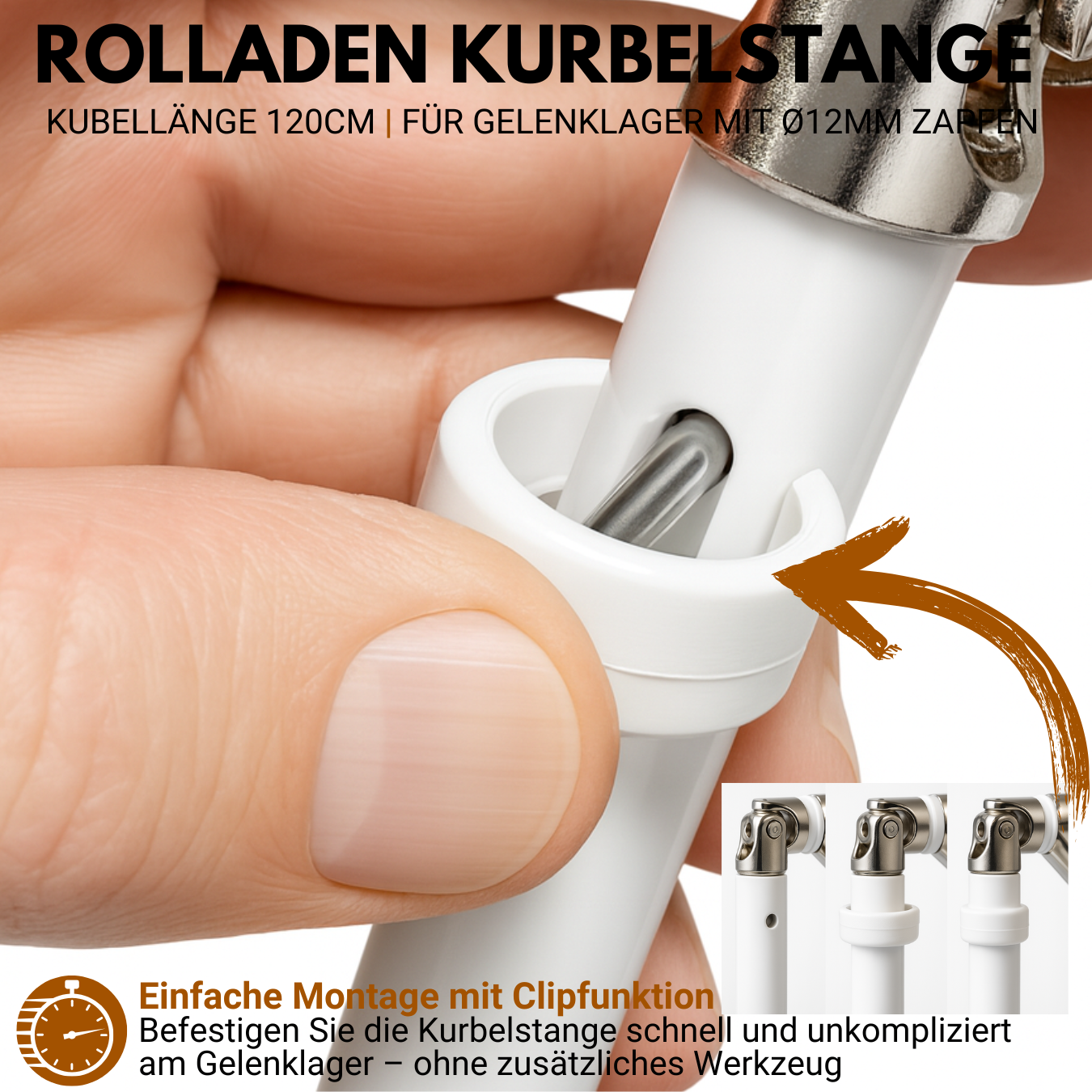

4. Die Verbindung mit dem Sicherungsclip sichern und die Funktion testen: Rollladen einmal ganz auf- und abkurbeln.

Ein Sicherungsclip gehört zum Lieferumfang. Er lässt sich ohne Werkzeug wechseln.

Technische Daten
