Rolladen Gelenklager 90° Weiß | Gelenkplatte 23×85 mm

Rolladen Gelenklager 90° Weiß | Gelenkplatte 23×85 mm

31,90 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Das Wichtigste im Überblick:

Kurbelgelenk 90° mit einer Gelenkplatte von 23x85 mm
Stift: Wählen Sie zwischen 4Kant oder 6 Kant mit einer Größe von 6mm (längenverstellbar bis 300 mm)
Reibungsarme Bewegung durch Kugellager-Drehung Langlebige Bewegliche Teile durch Lagerung in POM-Büchsen
Stift: Wählen Sie zwischen 4Kant oder 6 Kant mit einer Größe von 6mm (längenverstellbar bis 300 mm)
Maximaler Anlaufdrehmoment 8 Nm, Nenndrehmoment 3 Nm

markiso ID 33438

.mk2400-product { font-family: Arial, Helvetica, sans-serif; color: #333333; line-height:... mehr

Menü schließen

Produktinformationen "Rolladen Gelenklager 90° Weiß | Gelenkplatte 23×85 mm"

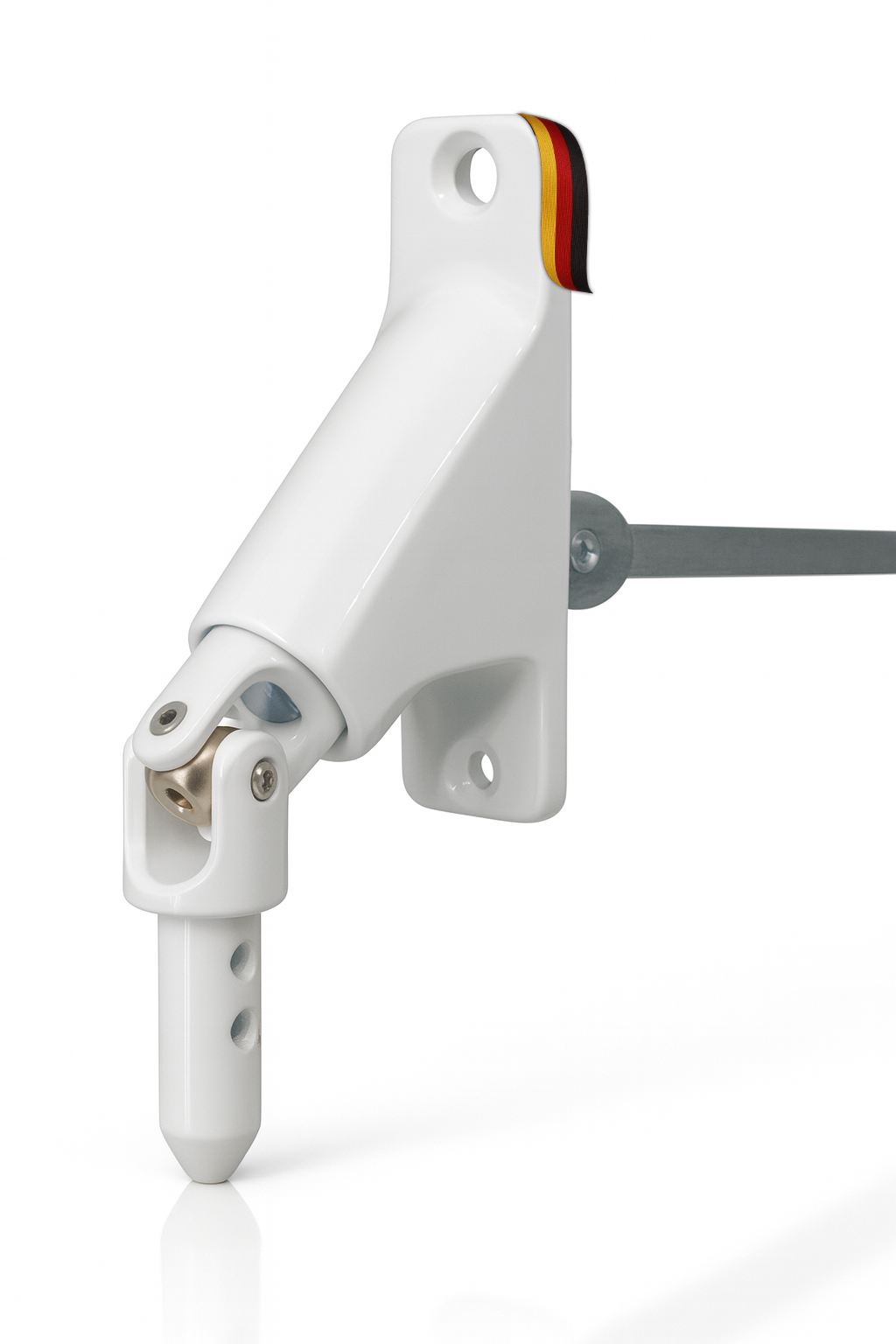

Rolladen Gelenklager 90° Weiß – pulverbeschichtete Gelenkplatte 23 × 85 mm mit Stift 4-Kant oder 6-Kant

Das Rolladen Gelenklager 90° – auch Kurbelgelenk oder Gelenkplatte genannt – ist das Verbindungsteil zwischen Kurbelgetriebe und Kurbelstange. Es ist als Ersatz bei Verschleiß und für die Neumontage geeignet und mit weißer Pulverbeschichtung ausgeführt.

Die Gelenkplatte misst 23 × 85 mm. Der Stift ist wahlweise mit 4-Kant oder 6-Kant (6 mm) erhältlich und bis 300 mm lang. Er lässt sich kürzen. Die Kurbelstange wird auf den Zapfen des Gelenklagers gesteckt.

Wichtig vor dem Kauf: Passt das Gelenklager zu Ihrem Getriebe und Ihrer Kurbelstange?

Stift wählen: Der Stift muss zum Innenprofil Ihres Getriebes passen: 4-Kant (6 mm) oder 6-Kant (6 mm). Der Stift ist bis 300 mm lang und kürzbar.

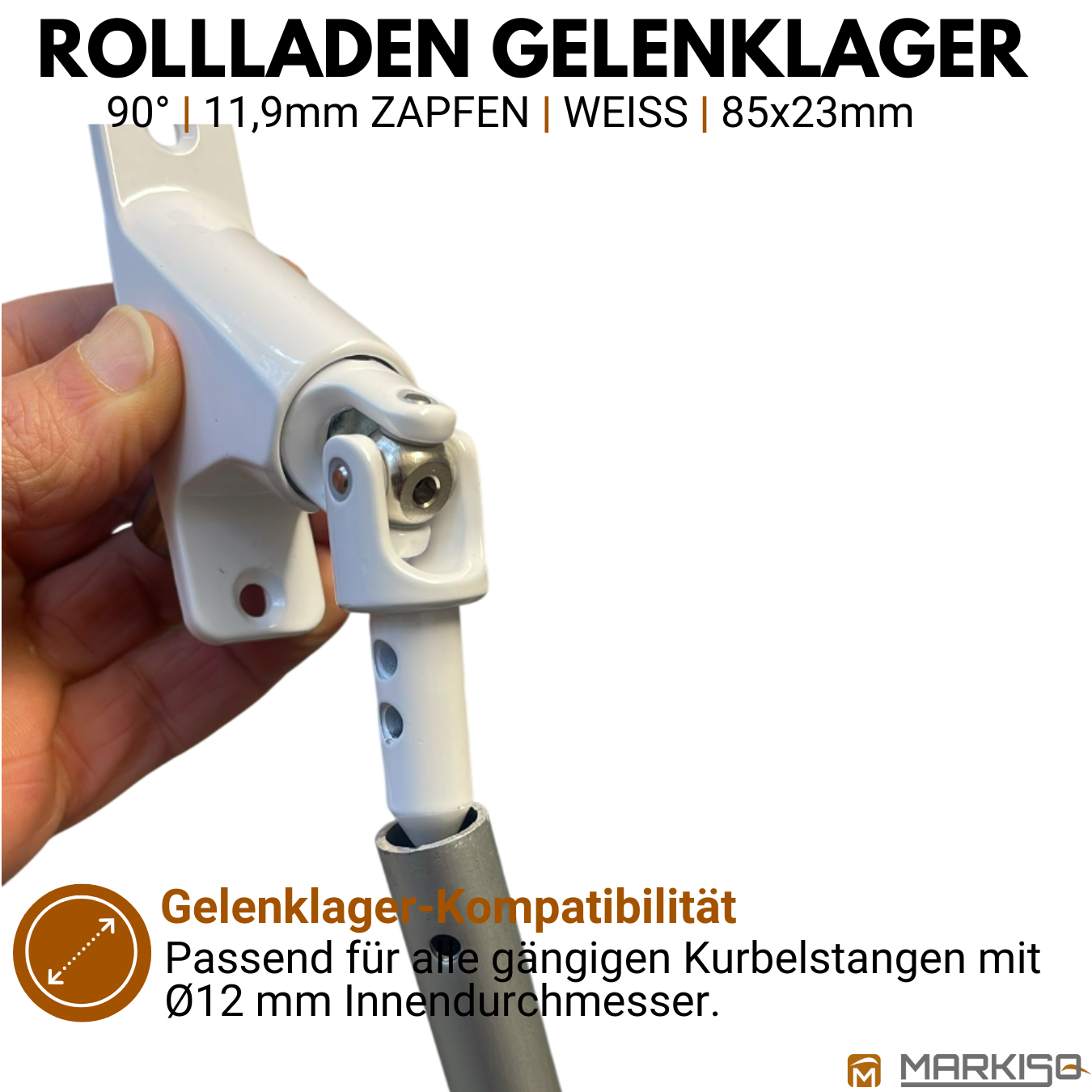

Zapfen prüfen: Der Zapfen für die Kurbelstange hat laut Produktseite Ø 11,9 mm. Passende Kurbelstangen: Rolladen Kurbelstange Weiß.

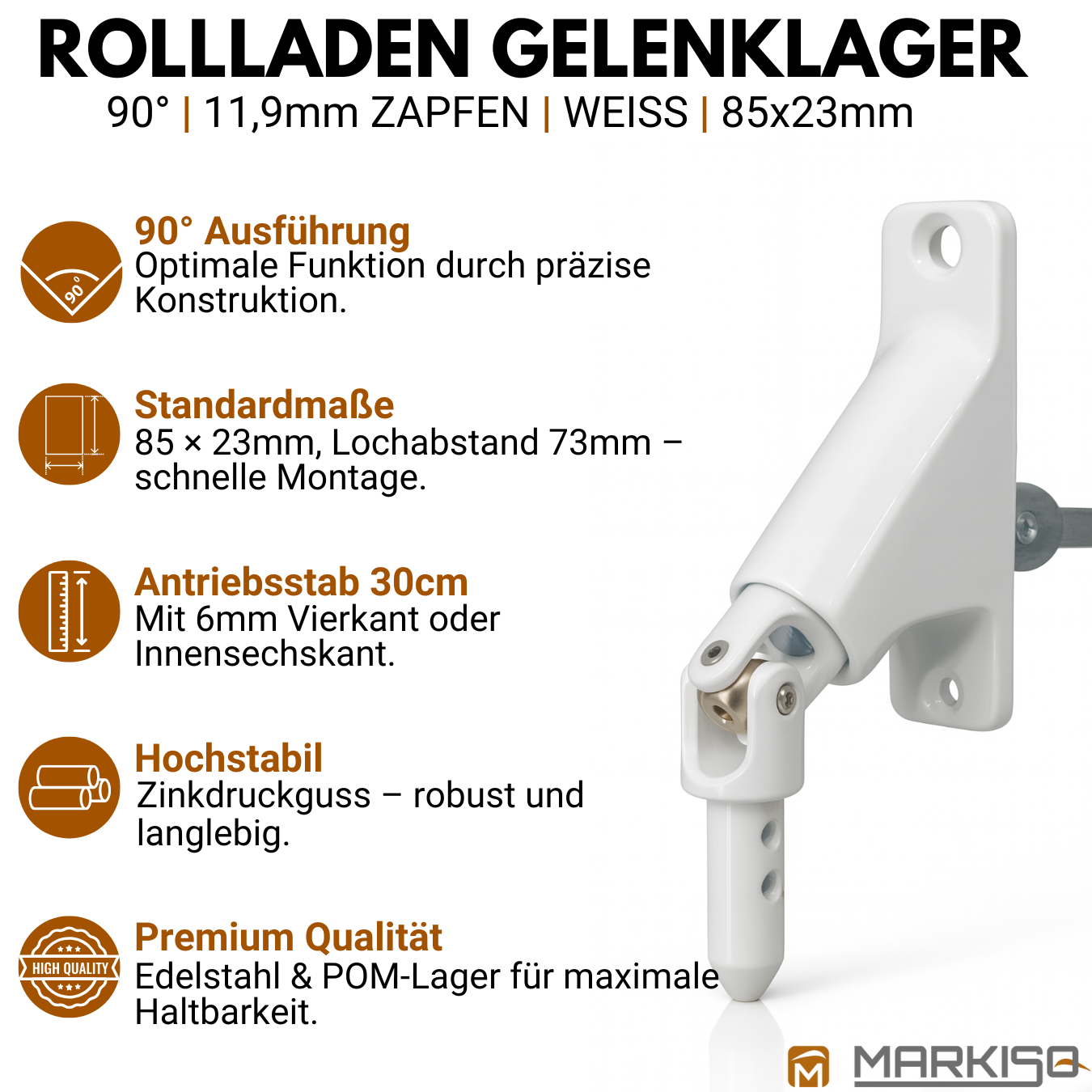

Ihre Vorteile auf einen Blick:

Kurbelgelenk 90° mit Gelenkplatte 23 × 85 mm
Stift wahlweise 4-Kant oder 6-Kant, 6 mm
Stift bis 300 mm lang und kürzbar
Weiß pulverbeschichtet, Metallkonstruktion

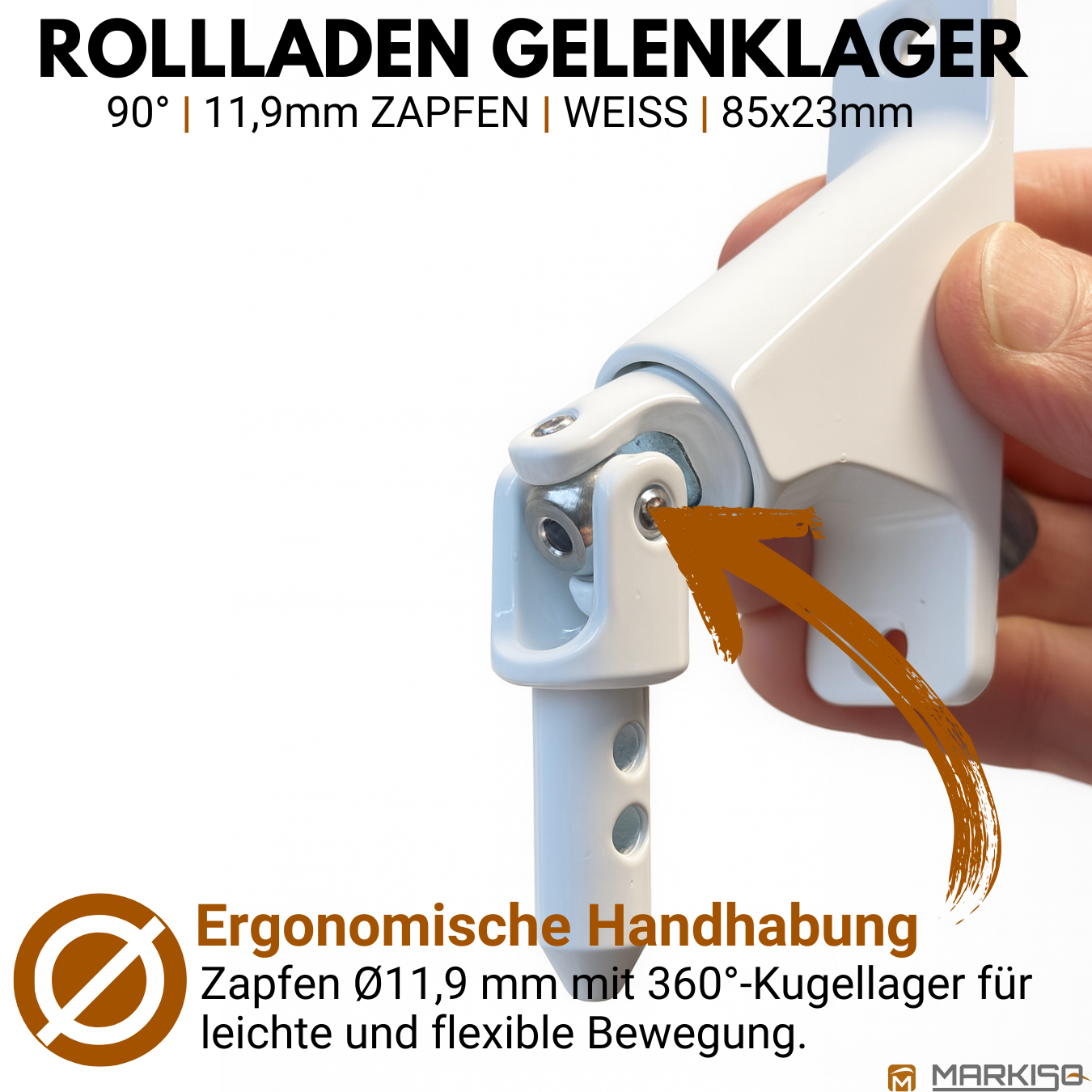

Kugellager und POM-Büchsen für reibungsarme Bewegung
Max. Anlaufdrehmoment 8 Nm, Nenndrehmoment 3 Nm
Zapfen Ø 11,9 mm

Auswahl am Artikel

Merkmal	Auswahl
Stift	4-Kant / 6 mm oder 6-Kant / 6 mm
Stiftlänge	bis 300 mm, kürzbar
Winkel	90°

Gelenklager 90° – Funktion im Kurbelantrieb

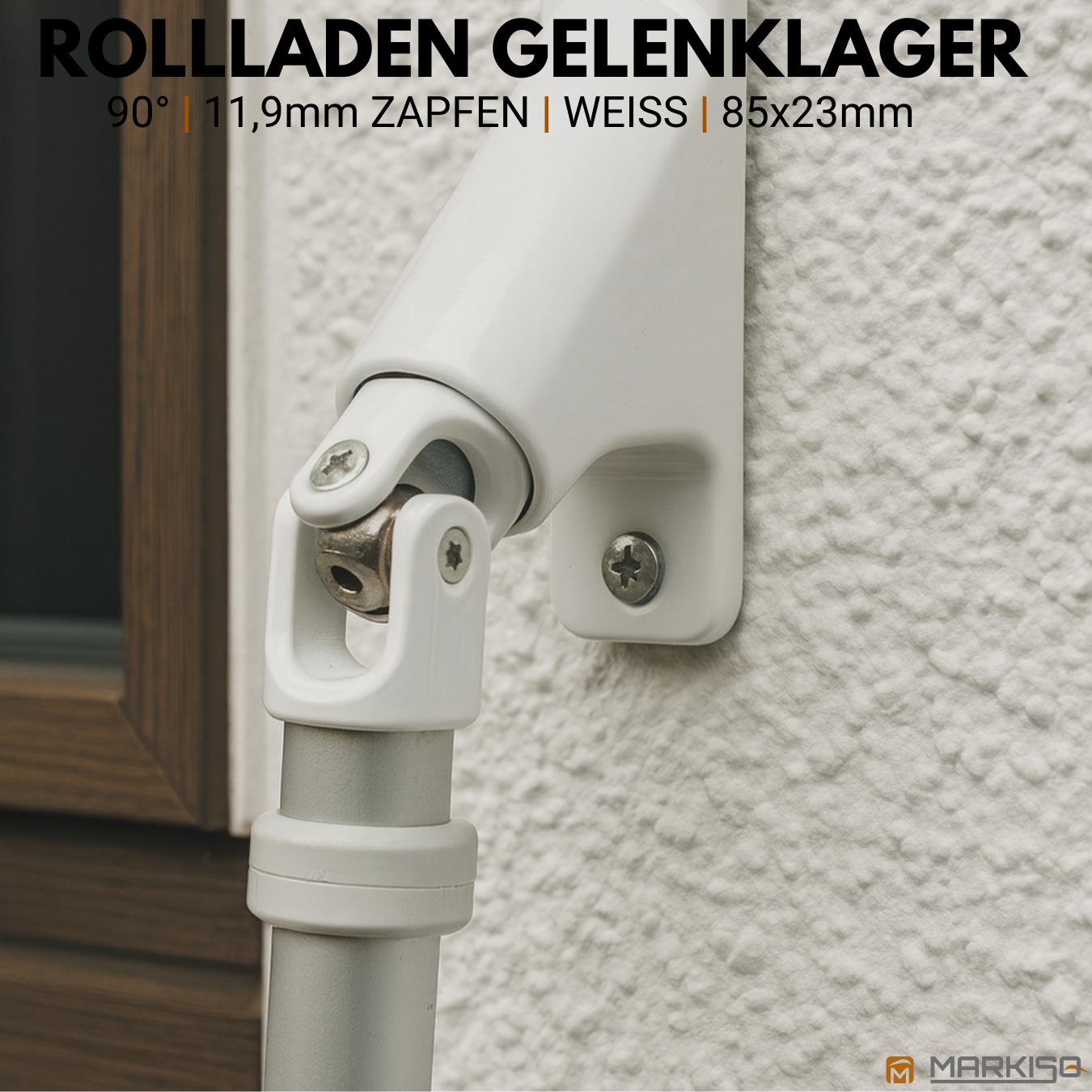

Das Gelenklager sitzt am Antriebsstift des Kurbelgetriebes und lenkt die Kurbelstange um 90° ab. So lässt sich der Rolladen bequem von innen bedienen, auch wenn die Stange nicht in einer Linie mit dem Getriebe liegt. Die Lagerung mit Kugellager und POM-Büchsen soll die Bewegung reibungsarm halten.

90° oder anderer Winkel?

Wählen Sie den Winkel passend zum bisherigen Gelenklager. Alternativ: Gelenkplatte 90° (nicht weiß). Als fertig abgestimmte Kombination gibt es außerdem die Sets Kurbelstange & Gelenklager Weiß und Kurbelstange & Gelenklager eloxiert.

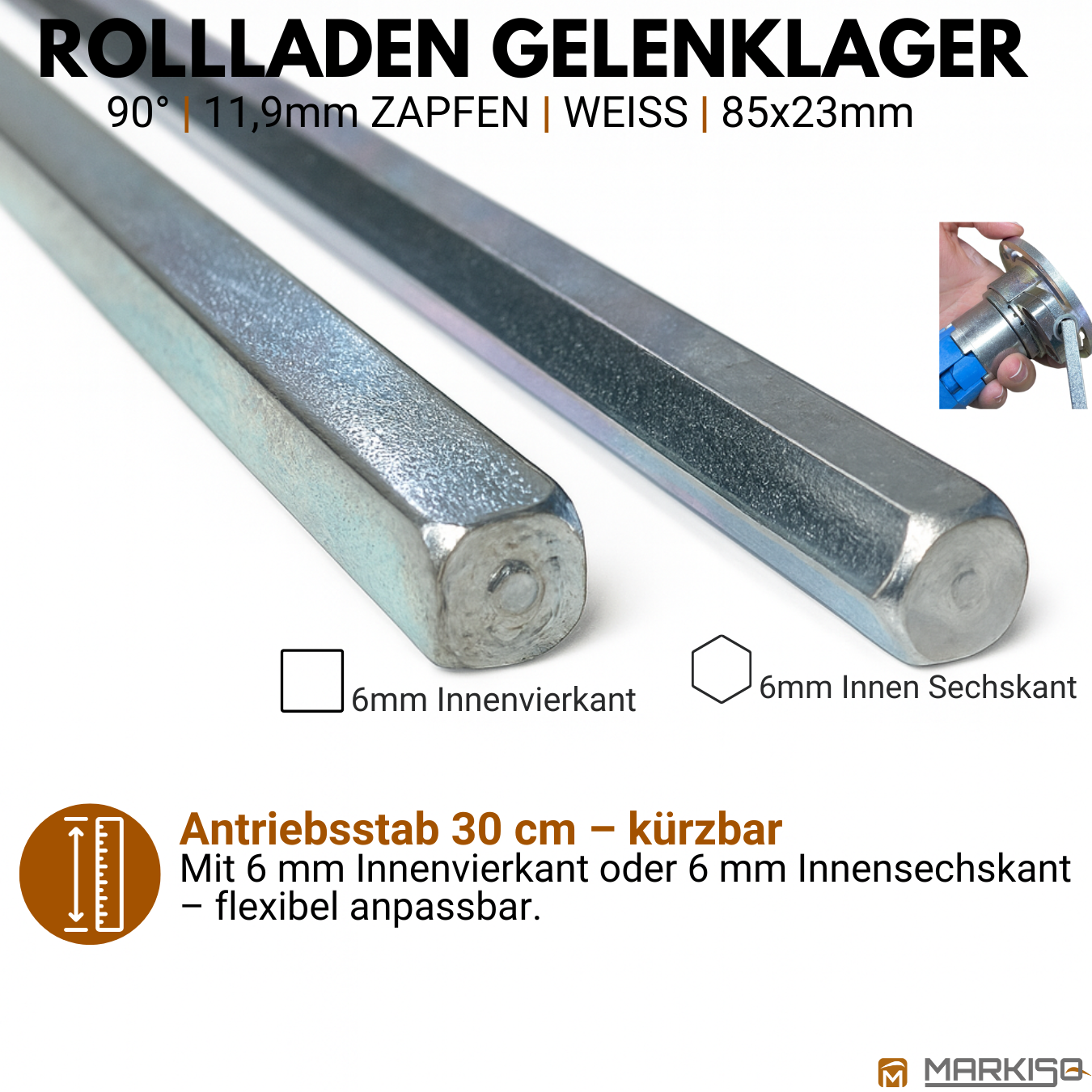

Stift 4-Kant oder 6-Kant – der richtige Antrieb

Der Stift wird in das Innenprofil des Kegelradgetriebes gesteckt. Wählen Sie 4-Kant (6 mm) für ein Getriebe mit 6 mm Innenvierkant und 6-Kant (6 mm) für ein Getriebe mit 6 mm Innensechskant. Beim Kegelradgetriebe 4:1 sind beide Ausführungen möglich. Prüfen Sie vorab, welches Profil Ihr Getriebe hat.

Gelenklager montieren – so geht’s in Kürze

Rolladen sichern, die Kurbelstange vom alten Gelenklager abziehen und das alte Gelenklager demontieren.
Den Stift auf die passende Länge kürzen, falls nötig.
Den Stift in das Innenprofil des Getriebes stecken und die Gelenkplatte an den vorhandenen Schraublöchern festschrauben.
Die Kurbelstange auf den Zapfen stecken und sichern. Danach die Funktion prüfen.

Kürzen Sie den Stift nur, wenn Sie die benötigte Länge sicher kennen. Ein gekürzter Stift lässt sich nicht verlängern.

Technische Daten

Eigenschaft	Technische Daten
Produkt	Rolladen Gelenklager 90°, Gelenkplatte
markiso-ID	33438
Winkel	90°
Gelenkplatte (Maße)	23 × 85 mm
Zapfen (Kurbelstange)	Ø 11,9 mm
Stift	4-Kant oder 6-Kant, 6 mm, bis 300 mm, kürzbar
Material	Metallkonstruktion, weiß pulverbeschichtet (Metallart nicht angegeben)
Drehmoment	Max. Anlaufdrehmoment 8 Nm, Nenndrehmoment 3 Nm
Lagerung	Kugellager, bewegliche Teile in POM-Büchsen
Montage	Befestigung an vorhandenen Schraublöchern
Lieferumfang	1 Stück

Bitte vor der Bestellung beachten:

Stift wählen: 4-Kant oder 6-Kant, passend zum Innenprofil Ihres Getriebes.

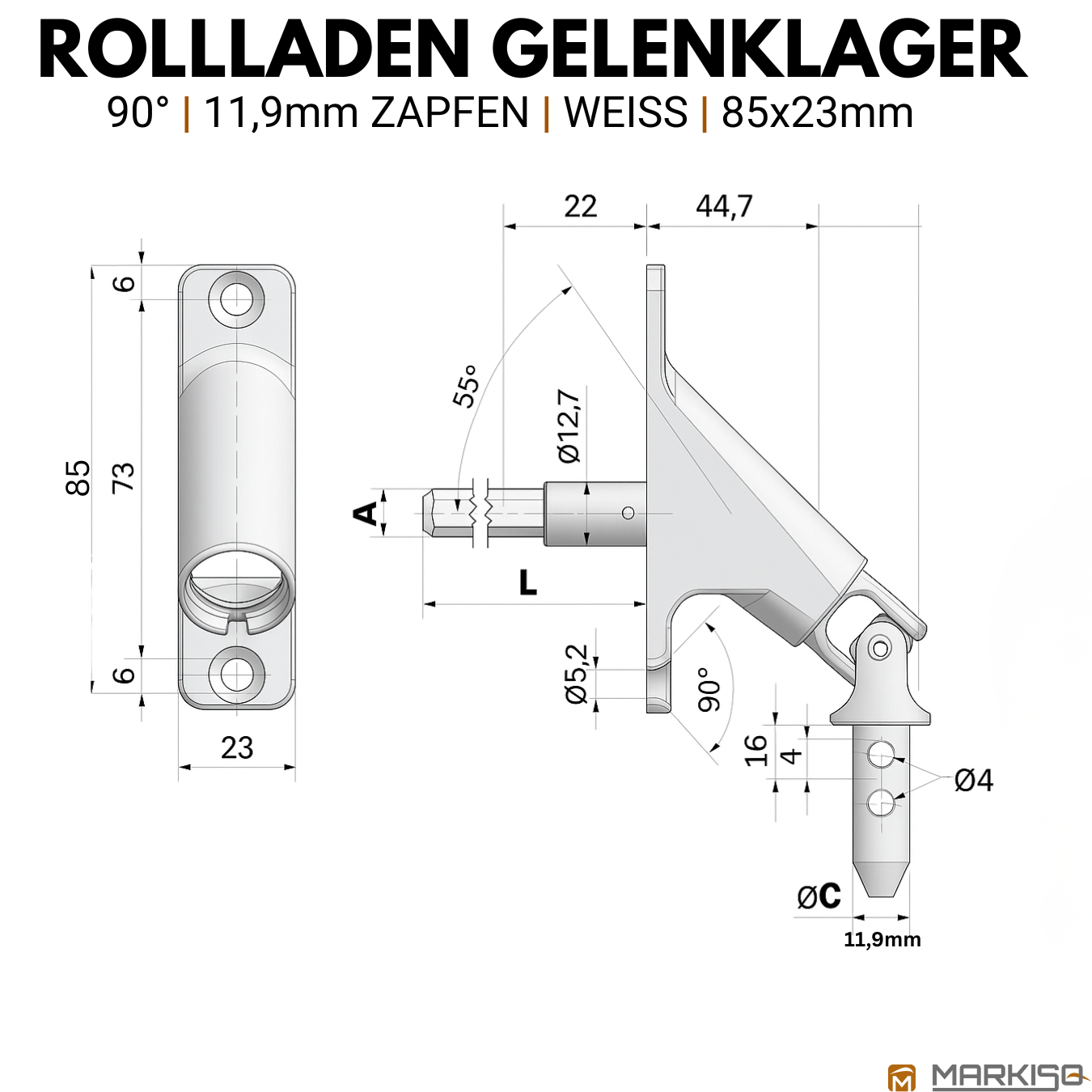

Maße prüfen: Plattenmaß 23 × 85 mm, Maßzeichnung auf der Produktseite beachten.
Kurbelstange separat: Die Kurbelstange gehört nicht zum Lieferumfang. Der Artikel wird einzeln geliefert (1 Stück).
Stift kürzen: Kürzen Sie den Stift erst nach dem Anpassen.

Häufige Fragen zum Rolladen Gelenklager 90° Weiß

Wofür wird das Rolladen Gelenklager verwendet?

Das Gelenklager verbindet das Kurbelgetriebe mit der Kurbelstange. Es lenkt die Stange um 90° ab.

Welcher Stift passt: 4-Kant oder 6-Kant?

Das hängt vom Innenprofil Ihres Getriebes ab. Wählen Sie 4-Kant (6 mm) oder 6-Kant (6 mm). Der Stift ist bis 300 mm lang und kürzbar.

Welche Maße hat die Gelenkplatte?

Die Gelenkplatte misst 23 × 85 mm.

Welchen Zapfendurchmesser hat das Gelenklager?

Laut Produktseite Ø 11,9 mm. Passende Kurbelstangen finden Sie hier: Rolladen Kurbelstange Weiß oder als Set Kurbelstange & Gelenklager.

Welches Drehmoment hält das Gelenklager aus?

Angegeben sind ein maximales Anlaufdrehmoment von 8 Nm und ein Nenndrehmoment von 3 Nm.

Ist die Kurbelstange im Lieferumfang enthalten?

Nein. Geliefert wird das Gelenklager (1 Stück). Die Kurbelstange bestellen Sie separat oder als Set.

Gibt es das Gelenklager 90° auch in einer anderen Farbe?

Ja, es gibt das Gelenklager 90° auch ohne weiße Pulverbeschichtung. Achten Sie auf die Zapfenangaben der Produktseiten (11,9 mm beim weißen, 12 mm beim anderen Gelenklager).
