Rollladenwelle SW60 & Teleskopwelle | Zubehör

ab 20,60 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Das Wichtigste im Überblick:

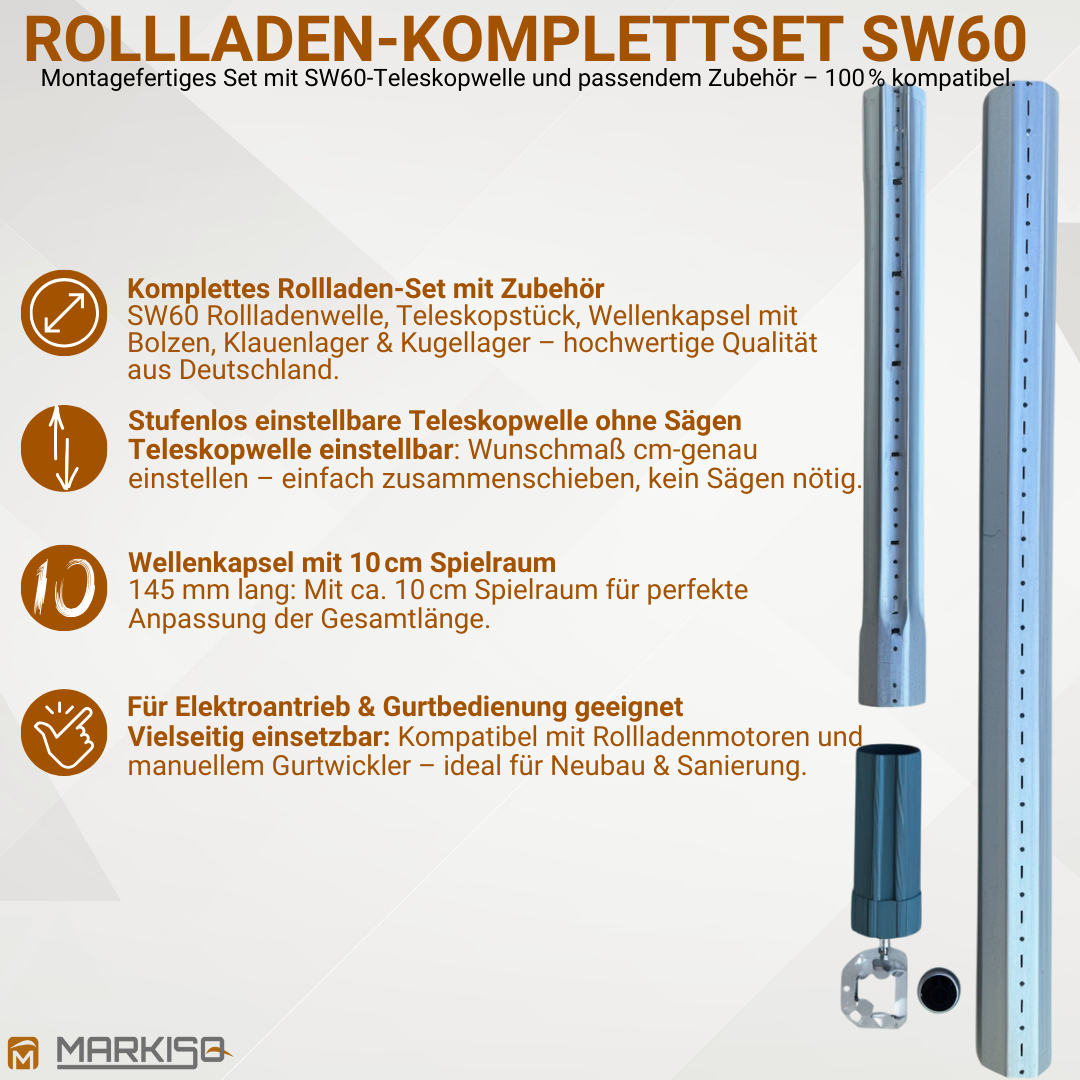

  • Hochwertige Rollladenwelle Achtkant SW60 mit 60 mm Durchmesser und 0,6 mm Stärke
  • Teleskopwelle ermöglicht problemloses Einstellen der Wunschlänge ohne Zusägen

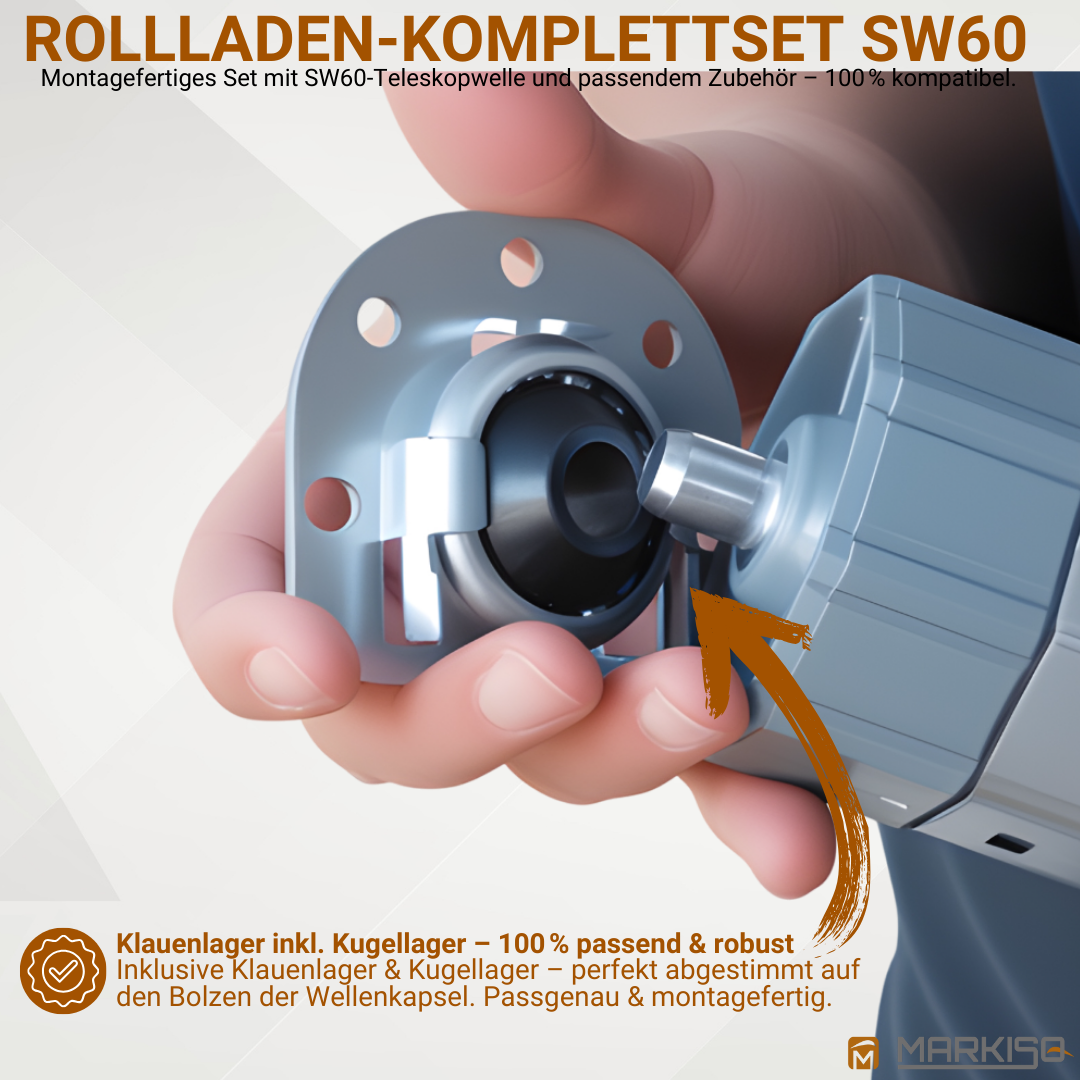

  • Inklusive Kunststoff-Kapsel mit Bolzen für zusätzlichen Spielraum Klauenlager mit Kugellager für Handwerkerqualität enthalten
  • Schnelle und einfache Montage mit Zeitersparnis und 100%iger Passgenauigkeit.
  • Zeichnungen in der Produktbeschreibung beachten für die Auswahl der gewünschten Länge

Wellenlänge:

  • 31638
  • NEW-29793
  Mit unserem Rolladenwelle SET mit Teleskopfunktion sparen Sie sich lästiges Zusägen... mehr
Produktinformationen "Rollladenwelle SW60 & Teleskopwelle | Zubehör"

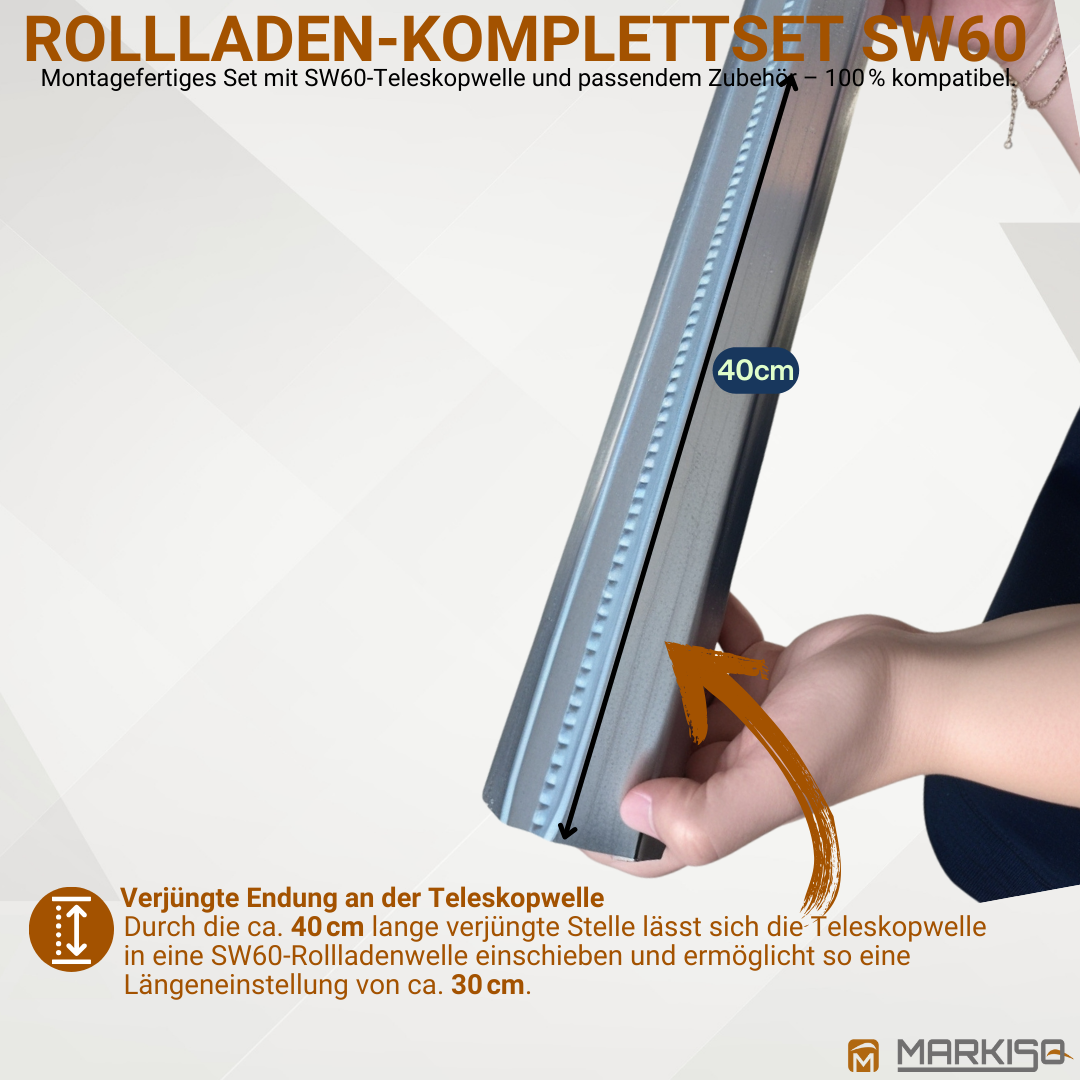

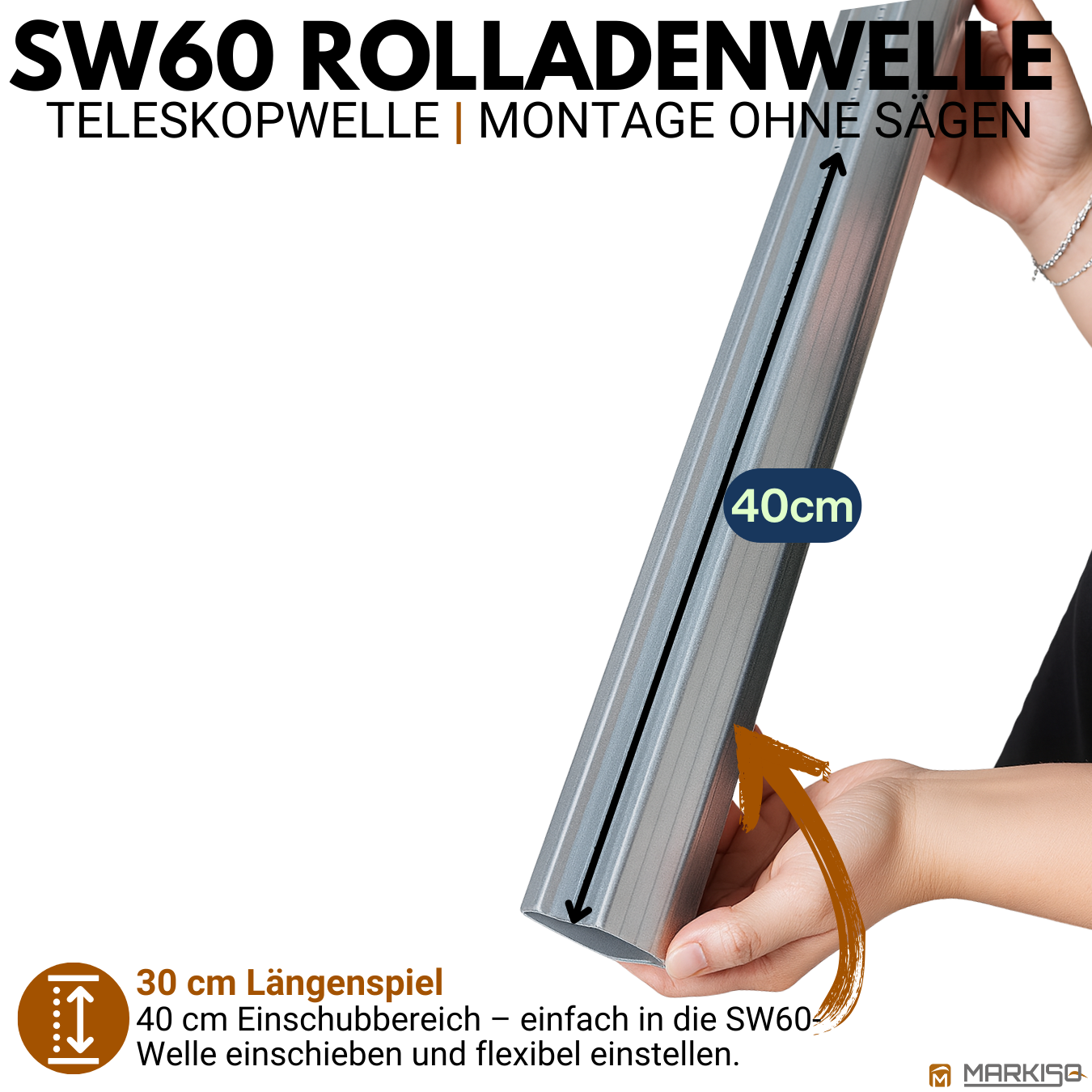

Mit unserem Rolladenwelle SET mit Teleskopfunktion sparen Sie sich lästiges Zusägen und verlieren keine Zeit beim Einbau. Durch das integrierte Teleskopstück können Sie ganz einfach die benötigte Länge einstellen und fixieren.Die Rolladenwelle hat einen Durchmesser von SW60 und ist somit ideal für den Einsatz in Standardfenstern. Alle notwendigen Zubehörteile wie Walzenkapsel, Klauenlager und Kugellager sind im Lieferumfang enthalten und ermöglichen Ihnen einen schnellen Einbau.

Befestigen Sie die Teleskopwelle mit einer Blechschraube, um eine sichere Verbindung zu gewährleisten. Sollte dies nicht gewünscht sein, genügt es auch, die Welle nach der Längeneinstellung leicht in Gegenrichtung zu drehen, sodass sich die Wellen verkanten. Verbauen Sie die Rolladenwelle ganz ohne Stress und Zeitverlust. Bestellen Sie noch heute unser praktisches SET

Damit auch bei Ihnen der Einbau problemlos klappt, bitten wir auf die Längenbereiche zu achten und entsprechende Auswahl  bei der Bestellung  auszuwählen.




Montageanleitung Rolladenwelle mit Teleskopwelle

Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass alle benötigten Werkzeuge und Materialien vorhanden sind und lesen Sie sich die Montageanleitung sorgfältig durch.

  1. Zunächst sollten Sie die alte Rolladenwelle entfernen und den Rolladenkasten gründlich reinigen.

  2. Messen Sie die benötigte Länge der neuen Welle und stellen Sie sicher, dass der Durchmesser der Welle der Schlüsselweite (SW) entspricht, die für Ihr Fenster geeignet ist.

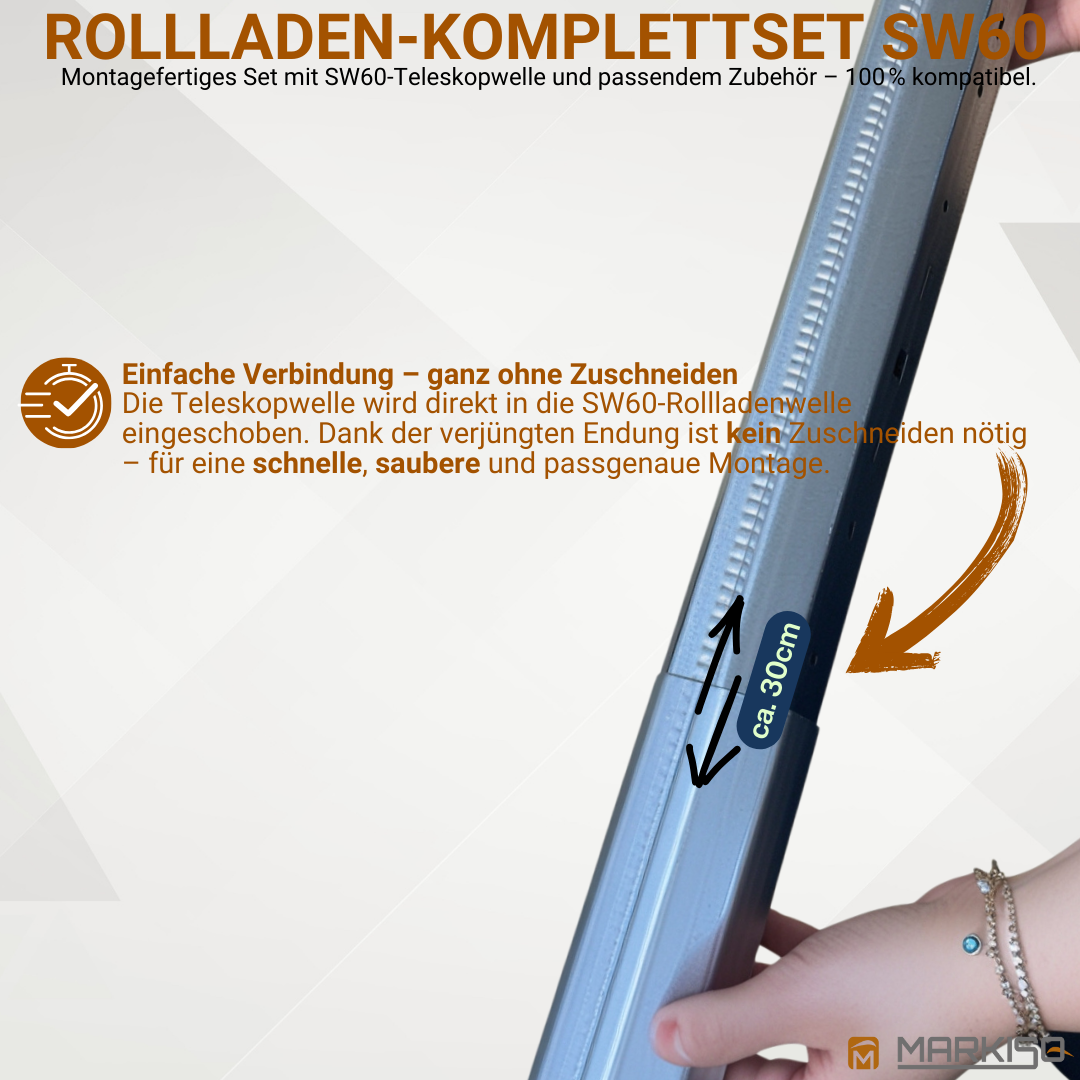

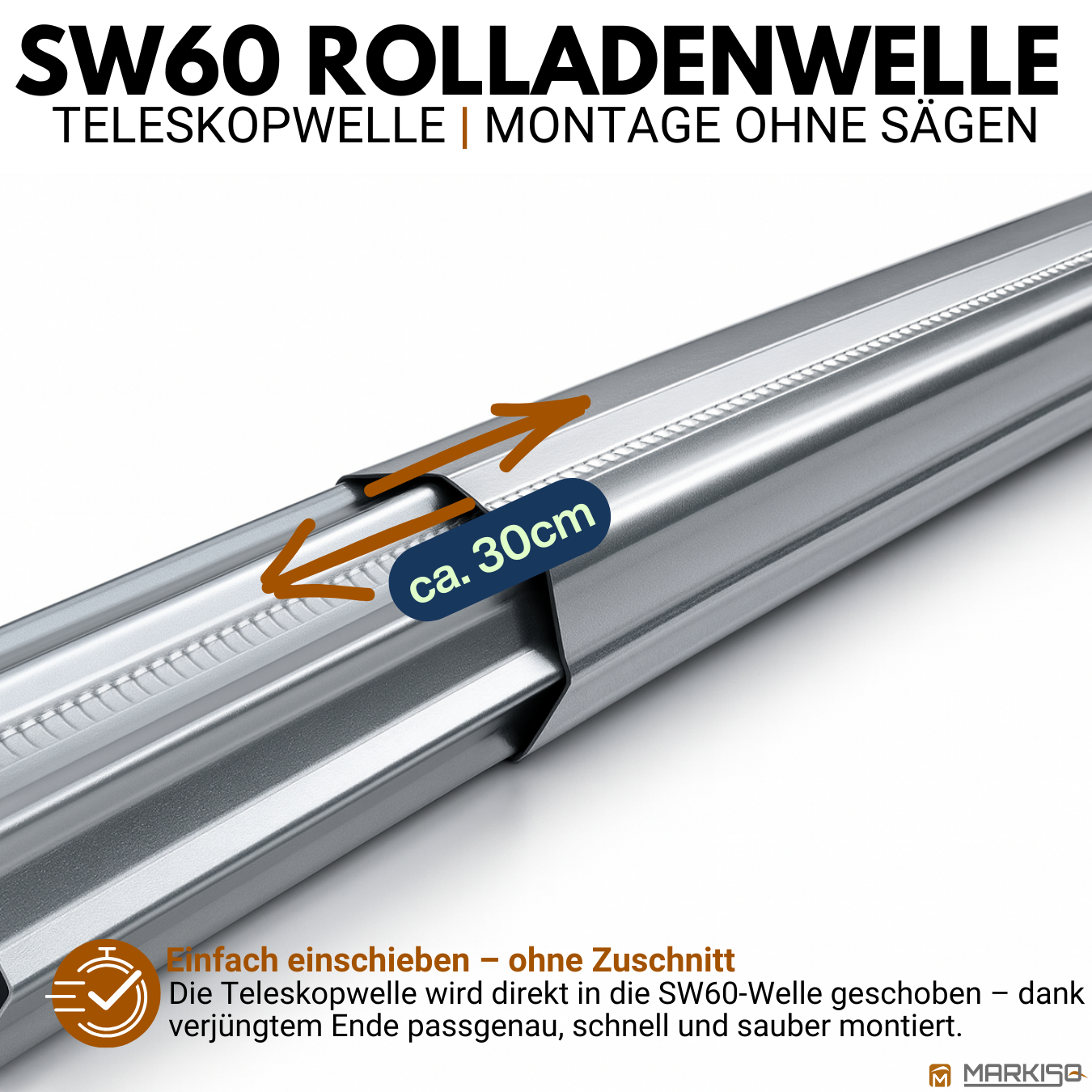

  3. Schieben Sie das Teleskopstück in die Rolladenwelle und stellen Sie es auf die gewünschte Länge ein.

  4. Befestigen Sie die Teleskopwelle entweder mit einer Blechschraube oder drehen Sie die Welle leicht in Gegenrichtung, sodass sich die Wellen verkanten.

  5. Bringen Sie die Rolladenwelle im Rolaldenkasten an und befestigen Sie die Aufhängefedern, die Walzenkapsel mit dem Klauenlager.

  6. Zum Schluss montieren Sie den Rolladen und testen Sie die Funktion, indem Sie ihn mehrmals hoch und runter fahren.

Bitte beachten Sie, dass diese Anleitung als allgemeine Hilfe gedacht ist und sich je nach Modell leicht unterscheiden kann












90-110 cm 100-120 cm 110-130 cm 130-150 cm 150-170 cm


190-220 cm 200-230 cm 210-240 cm 230-260 cm 250-280 cm

zum vergrößern bitte auf jeweilige Foto klicken

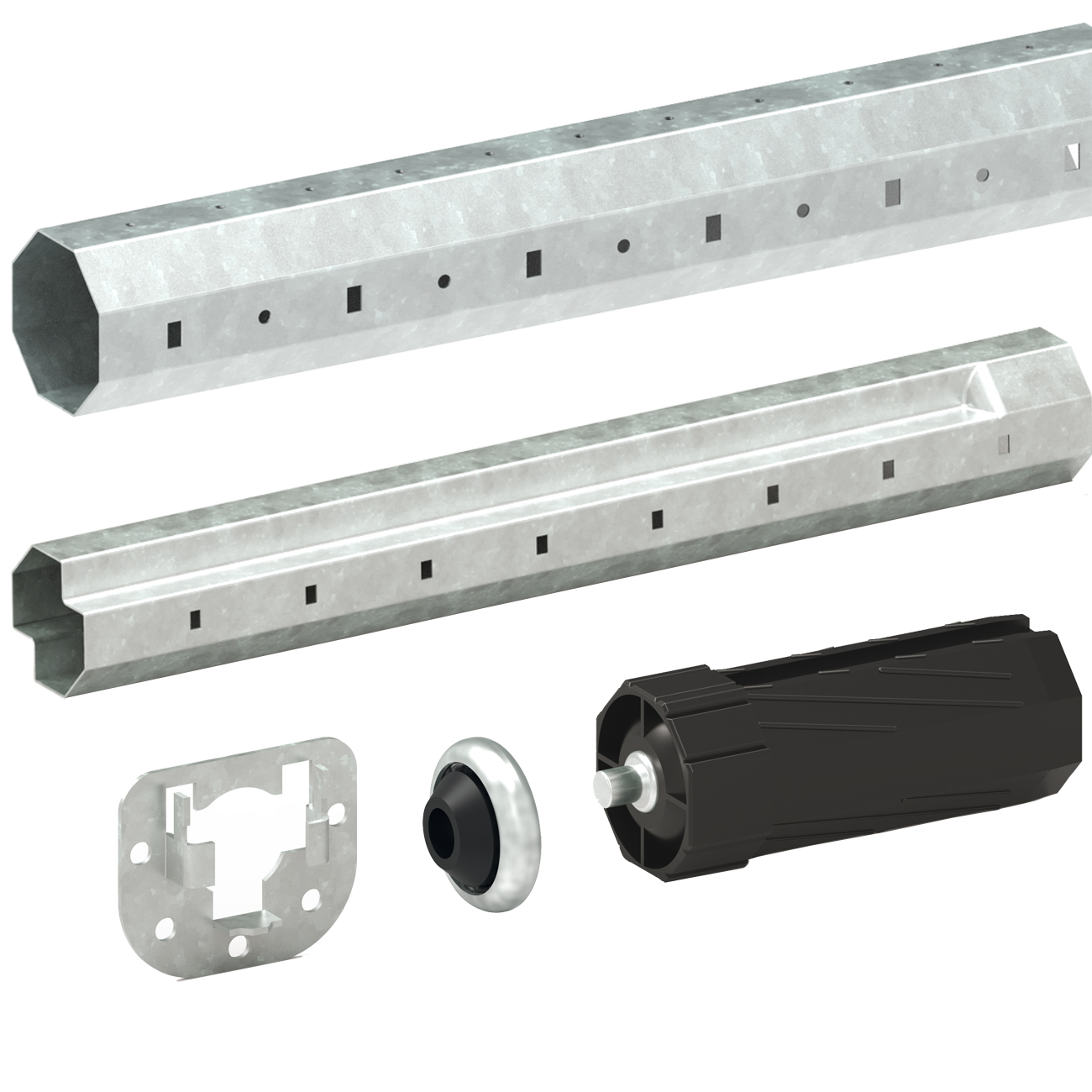

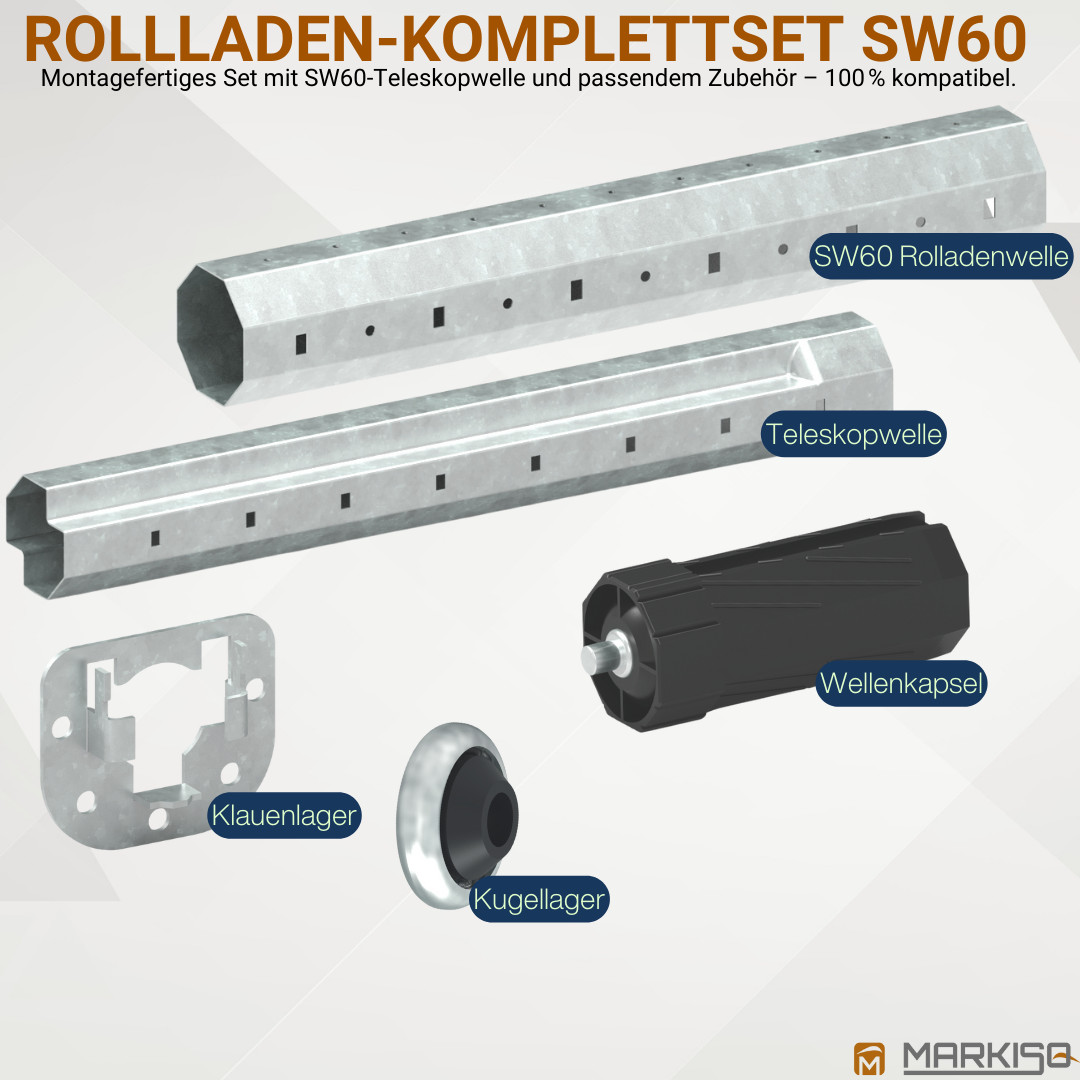

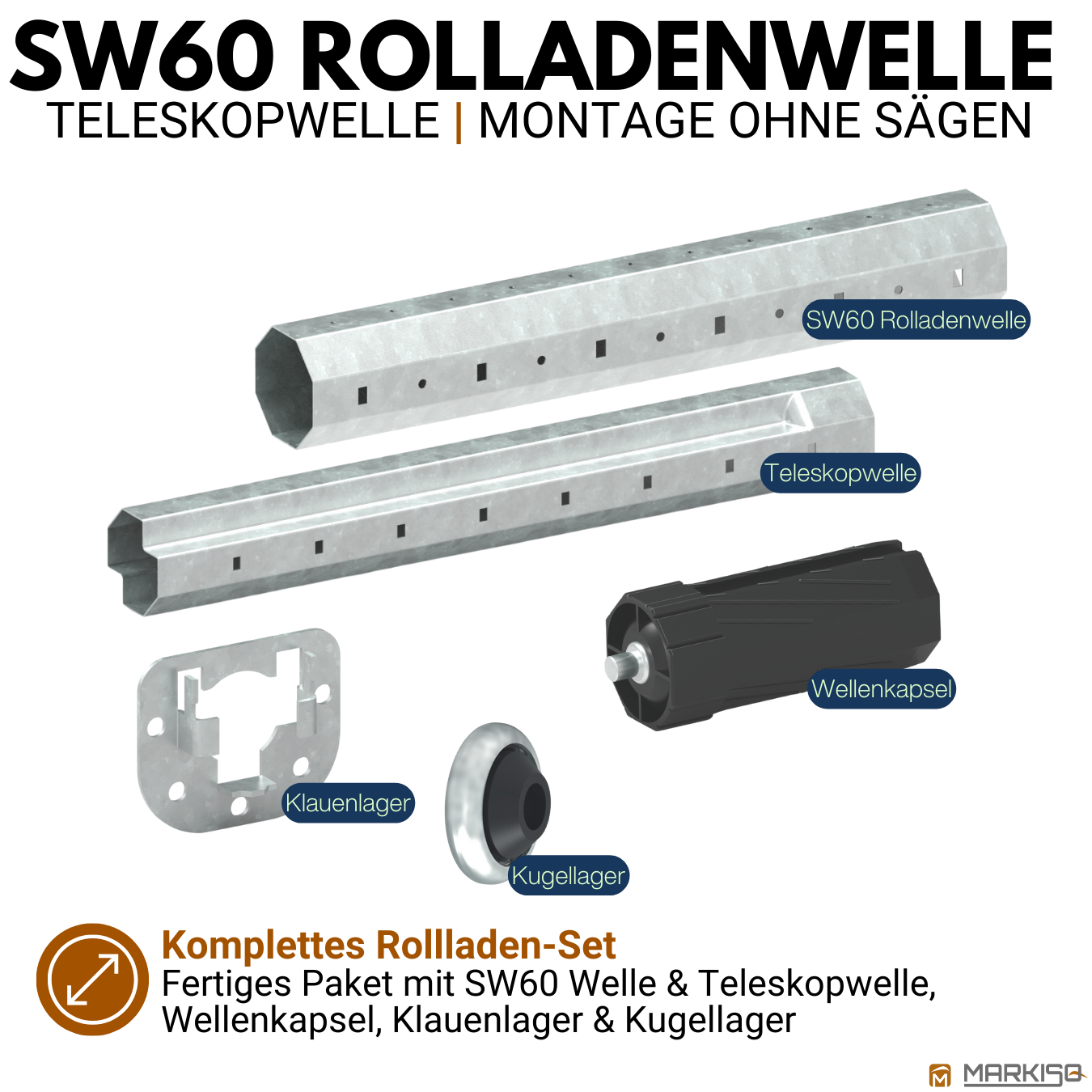

Lieferumfang

1x Rollladenwelle SW60 ✓



1x Telsekopwelle SW60 ✓

1x Wellenkapsel 145 mm ✓

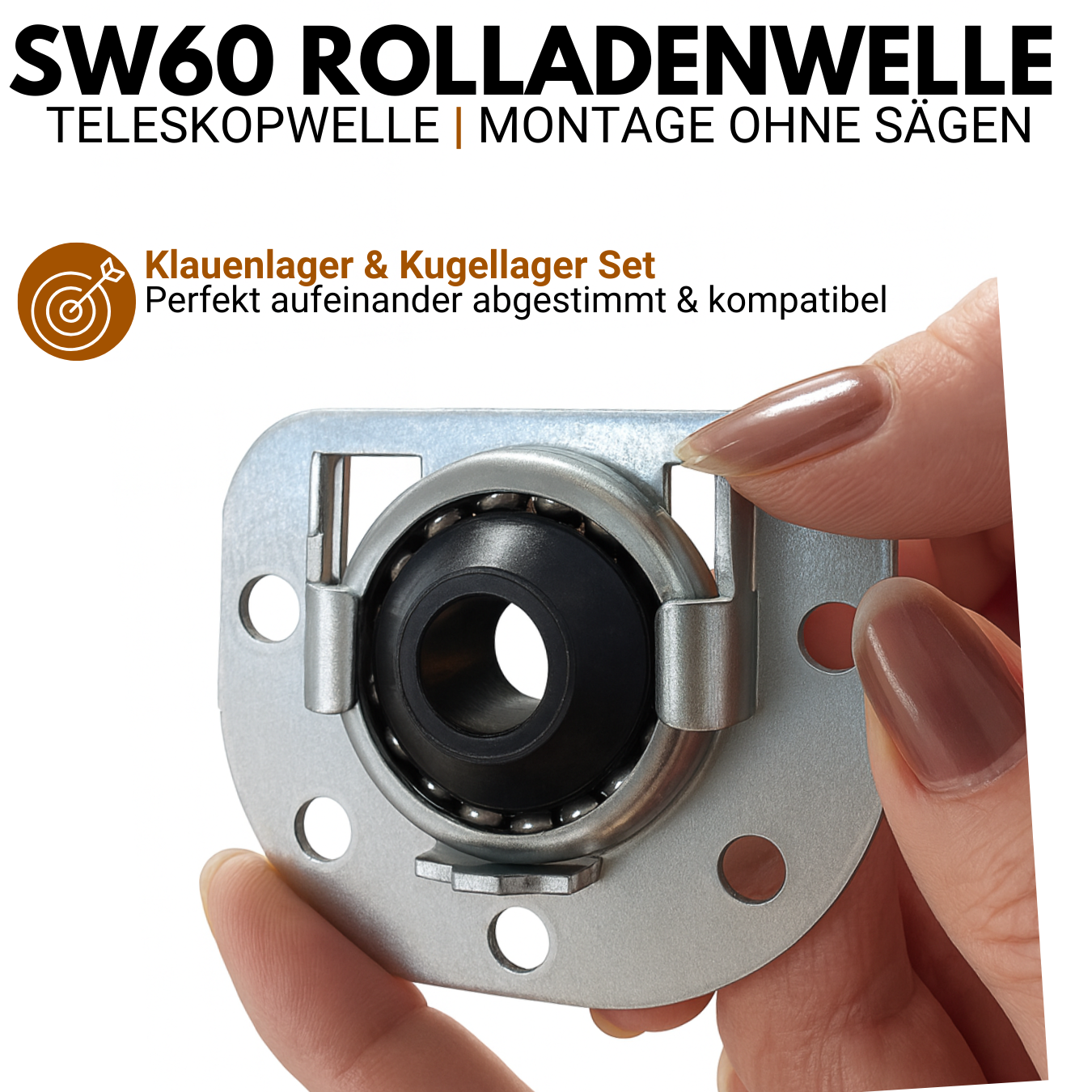

1x Klauenlager inkl. Kugellager ✓
