Produktinformationen "FAAC TM2 45 Rolladenmotor (Altron Black) 8–40 Nm"

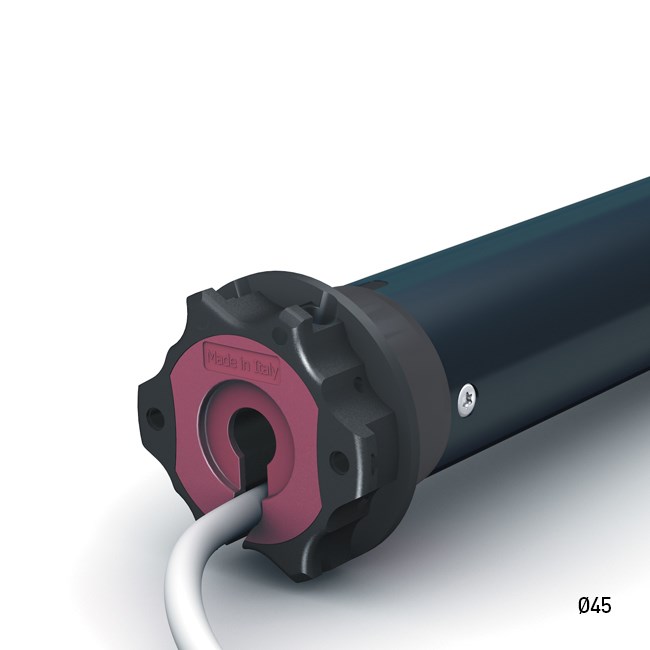

Cherubini Movi Rohrmotor – Ø 45 mm mit mechanischer Endabschaltung, 10 bis 50 Nm

Der Cherubini Movi ist ein Rohrmotor für Rollläden und Screens mit zuverlässiger mechanischer Endabschaltung. Die Endlagen lassen sich fein abgestuft einstellen und werden dauerhaft präzise eingehalten. Bedient wird der Movi ganz einfach per Taste bzw. Schalter.

Der Movi ist in 5 Ausführungen von 10 bis 50 Nm erhältlich. Der sternförmige Abtrieb besteht bei 10 bis 30 Nm aus Technopolymer, bei 40 und 50 Nm aus Metall und sorgt für einen stabilen, zuverlässigen Lauf.

Nachfolger für den Altron Black (FAAC TM2 45) – 1:1-Austausch ohne Umbau:

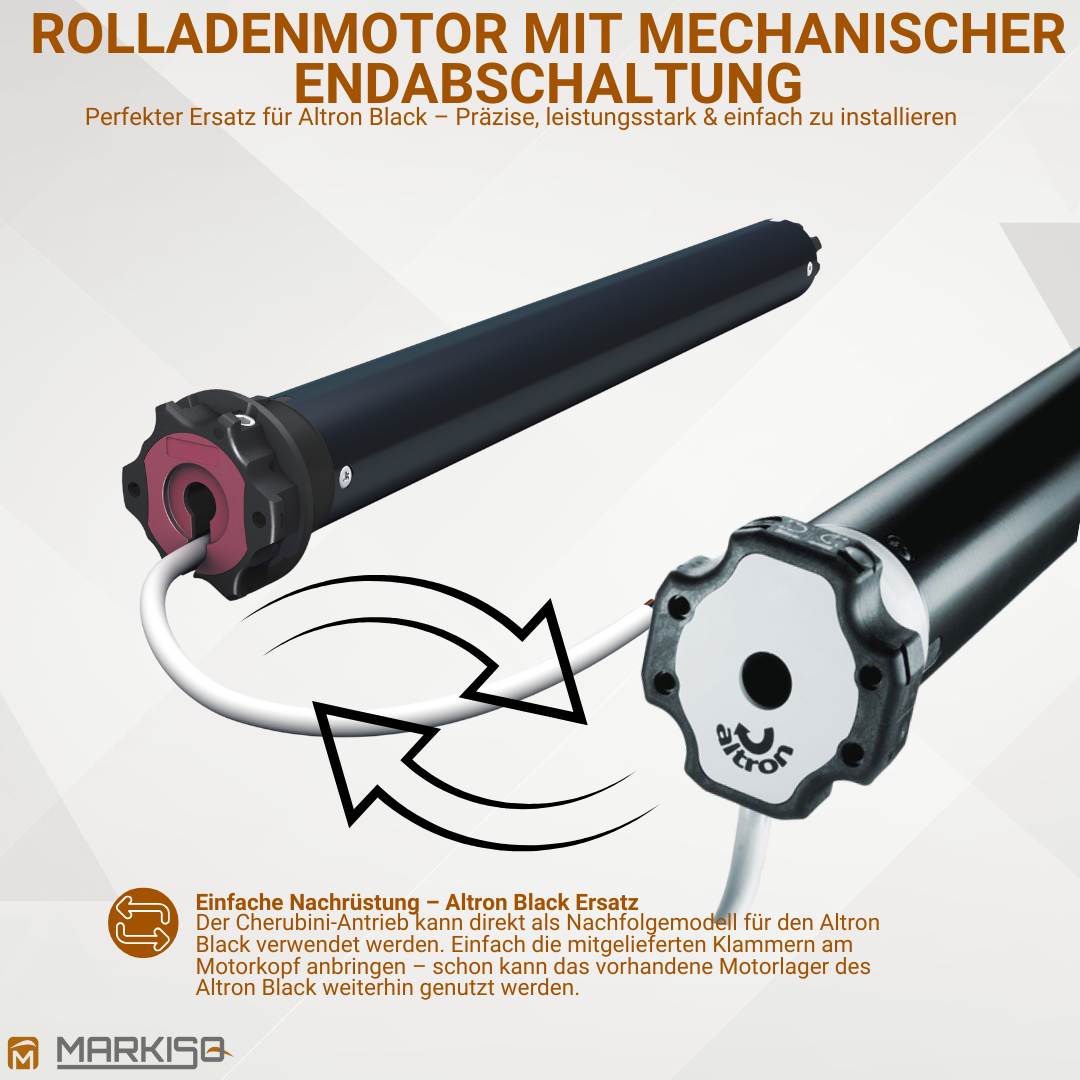

Der Cherubini Movi kann als Nachfolger für den Altron Black (FAAC TM2 45) eingesetzt werden. Das vorhandene Motorlager des Altron Black kann weiterverwendet werden – es sind keine Umbauarbeiten notwendig. Sie tauschen den Motor und behalten Ihre bestehende Lagerung.

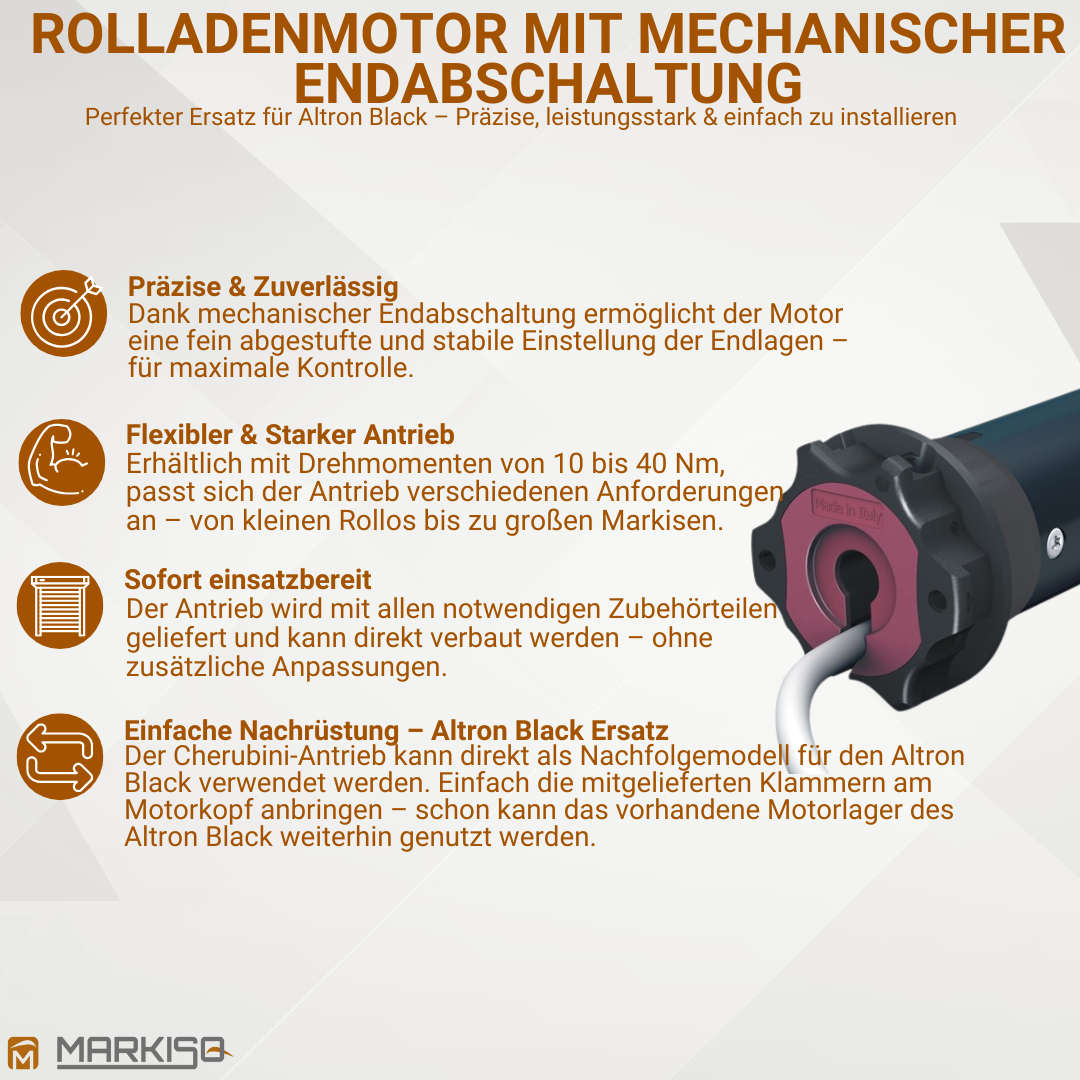

Ihre Vorteile auf einen Blick:

Nachfolger für den Altron Black (FAAC TM2 45) – altes Motorlager kann weiterverwendet werden
1:1-Austausch: keine Umbauarbeiten notwendig
Einfache Installation
5 Ausführungen von 10 bis 50 Nm
Mechanische Endabschaltung mit fein abgestufter Einstellung
Einstellung der Endlagen mit flexibler Einstellhilfe am Motorkopf
Sternförmiger Abtrieb aus Technopolymer (10–30 Nm) oder Metall (40–50 Nm)
Für Rollläden und Screens
Bedienung per Taste bzw. Schalter
Kombinierbar mit Cherubini Handsendern, Wetterstationen und Steuerungen

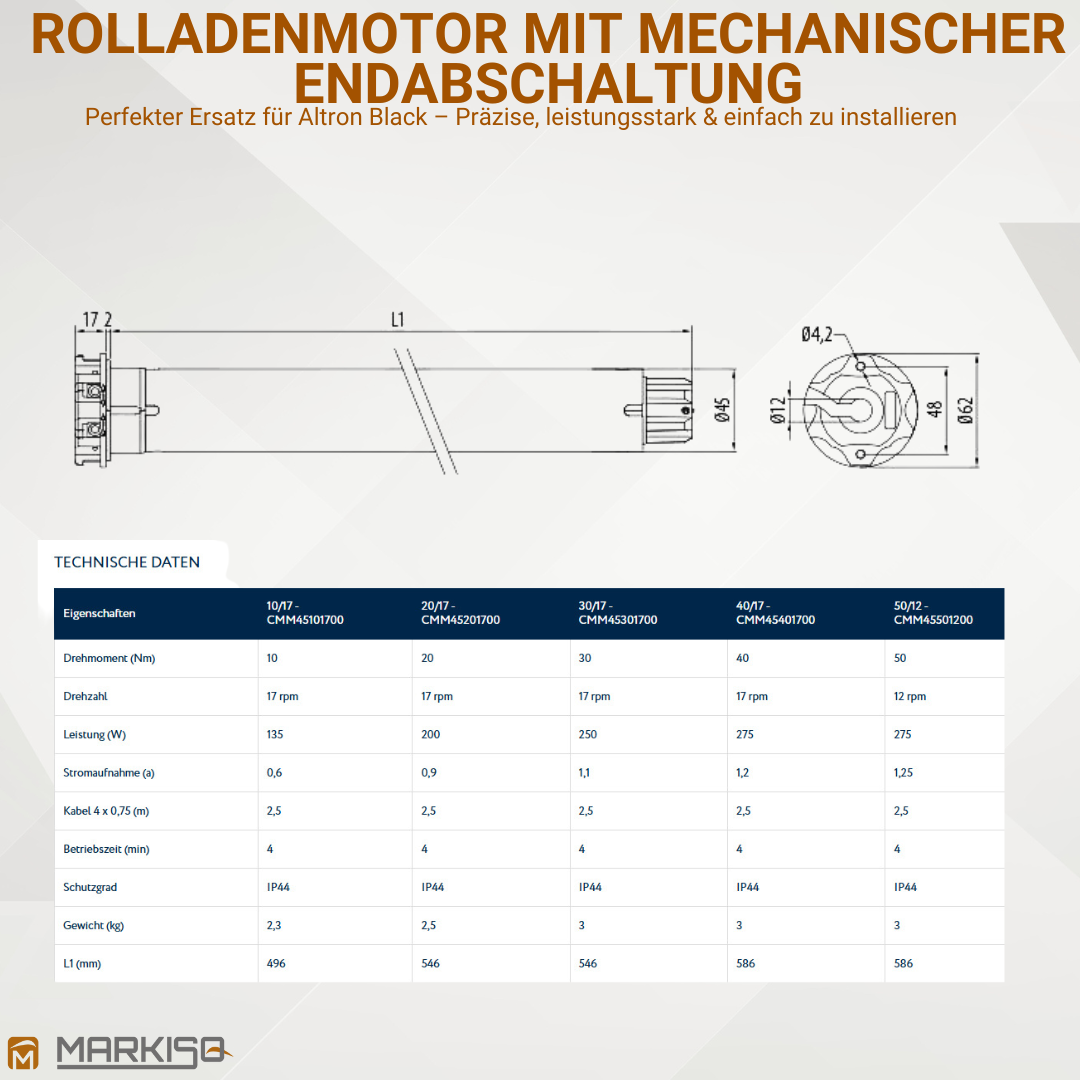

Ausführungen: Cherubini Movi im Überblick

Der Movi wird in fünf Drehmomentstufen angeboten. Die Typenbezeichnung gibt Drehmoment und Drehzahl an: Movi 20/17 steht für 20 Nm bei 17 U/min.

Modell	Artikelnummer	Drehmoment	Drehzahl	Leistung	Länge L1	Abtrieb
Movi 10/17	149 0083 01	10 Nm	17 U/min	135 W	496 mm	Technopolymer
Movi 20/17	149 0083 02	20 Nm	17 U/min	195 W	546 mm	Technopolymer
Movi 30/17	149 0083 03	30 Nm	17 U/min	250 W	546 mm	Technopolymer
Movi 40/17	149 0083 04	40 Nm	17 U/min	275 W	546 mm	Metall
Movi 50/12	149 0083 05	50 Nm	12 U/min	275 W	546 mm	Metall

Welches Drehmoment ist das richtige?

Das passende Drehmoment hängt vom Gewicht des Behangs und vom Durchmesser der Welle ab. Beim Austausch eines vorhandenen Antriebs – zum Beispiel eines Altron Black – finden Sie die Leistungsdaten auf dem Typenschild des alten Motors. Wählen Sie die Ausführung entsprechend. Bei Fragen zur passenden Stärke beraten wir Sie gerne.

Bitte beachten Sie: Der Altron Black wurde in den Stufen 8, 15, 25, 30 und 40 Nm angeboten, der Movi ist in 10, 20, 30, 40 und 50 Nm erhältlich. Die Stufen sind also nicht bei allen Ausführungen identisch.

Motor-Rechner: den passenden Movi ermitteln

Welcher Movi zu Ihrem Rollladen passt, können Sie auch mit unserem Motor-Rechner ermitteln. Er öffnet sich als Pop-up direkt auf dieser Seite.

Der Motor-Rechner wird geladen. Bitte JavaScript aktivieren.

Einfacher Austausch: Movi als Altron-Black-Nachfolger

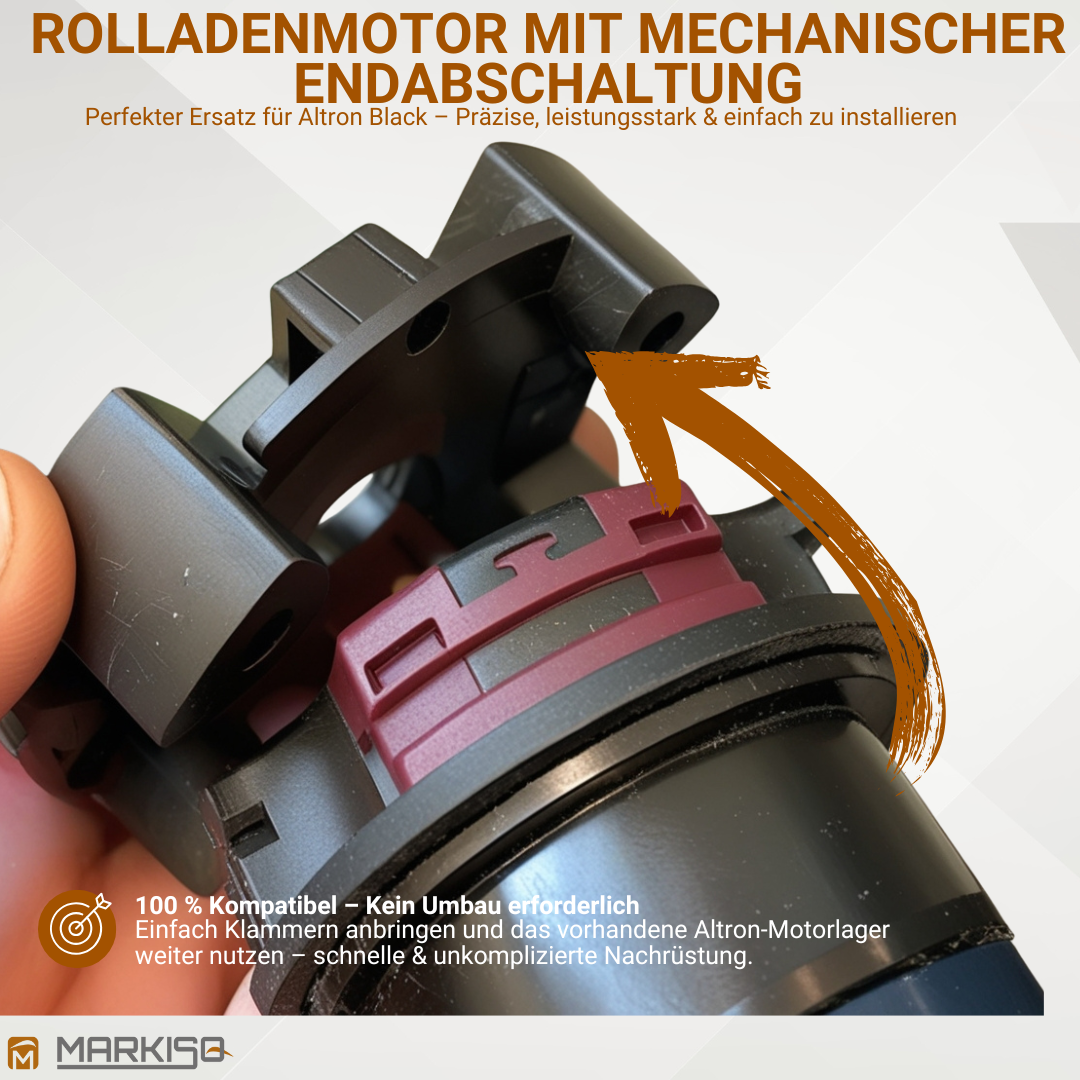

Wer einen Altron Black ersetzen möchte, muss nicht die gesamte Aufnahme umbauen: Der Cherubini Movi wird in das bestehende Altron-Black-Motorlager eingesetzt. Der Austausch beschränkt sich auf den Motor selbst – das spart Zeit, Material und Aufwand.

Endlagen einfach einstellen

Der Movi ist mit einer elektromechanischen Endabschaltung ausgestattet, die bei Erreichen der Endposition die Stromzufuhr unterbricht. Die beiden Einstellschrauben am Motorkopf werden mit der mitgelieferten flexiblen Einstellhilfe bedient:

Motor in die gewünschte Richtung fahren lassen. Werkseitig schaltet er nach ca. 3 Umdrehungen ab.
Mit der Einstellhilfe an der passenden Einstellschraube im Uhrzeigersinn (+) drehen, bis die Endposition erreicht ist.
Für die zweite Endposition in die Gegenrichtung fahren und den Vorgang wiederholen.

Dabei gilt: Einstellschraube A stellt die Endposition der Drehrichtung A ein, Einstellschraube B die der Drehrichtung B.

Montage und Anschluss

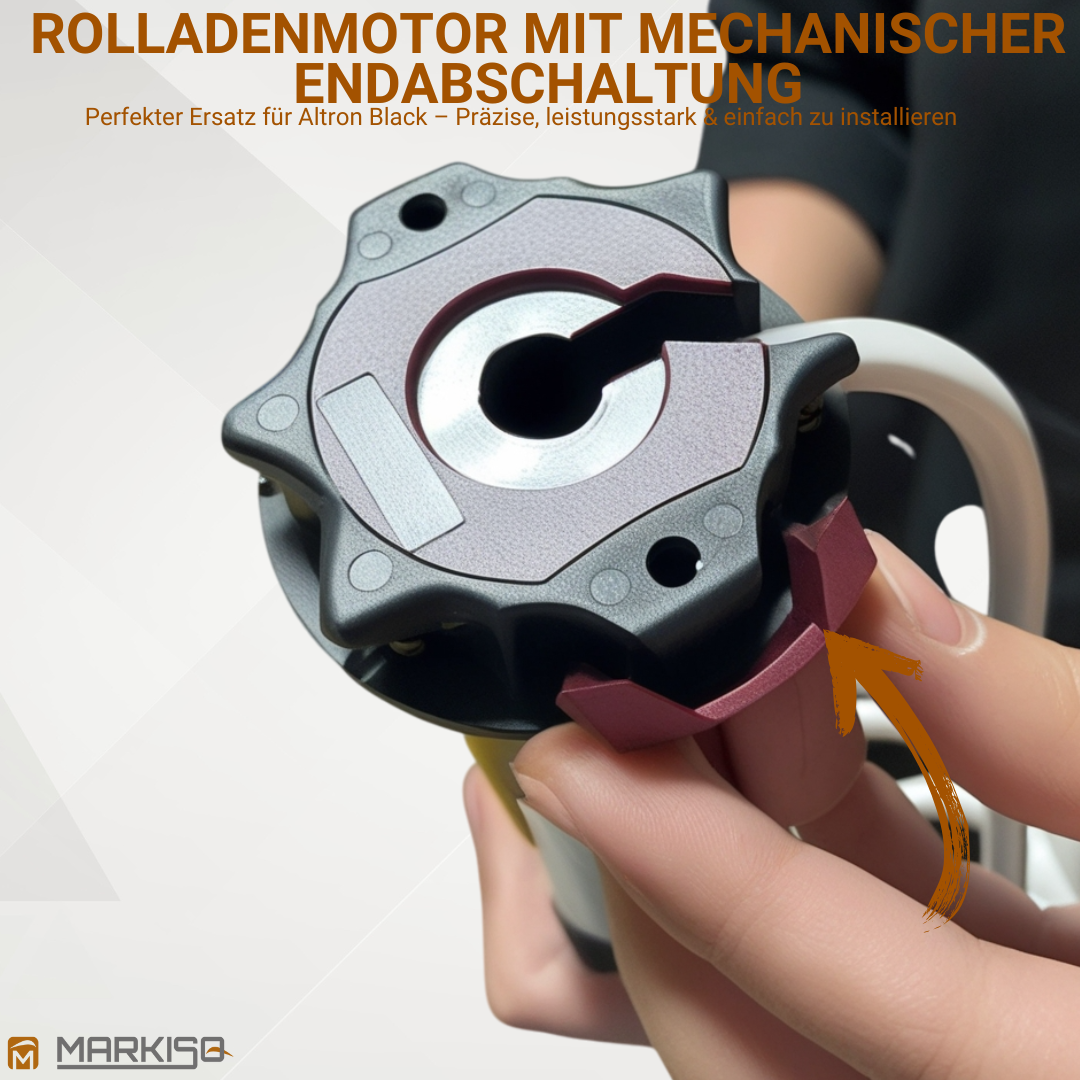

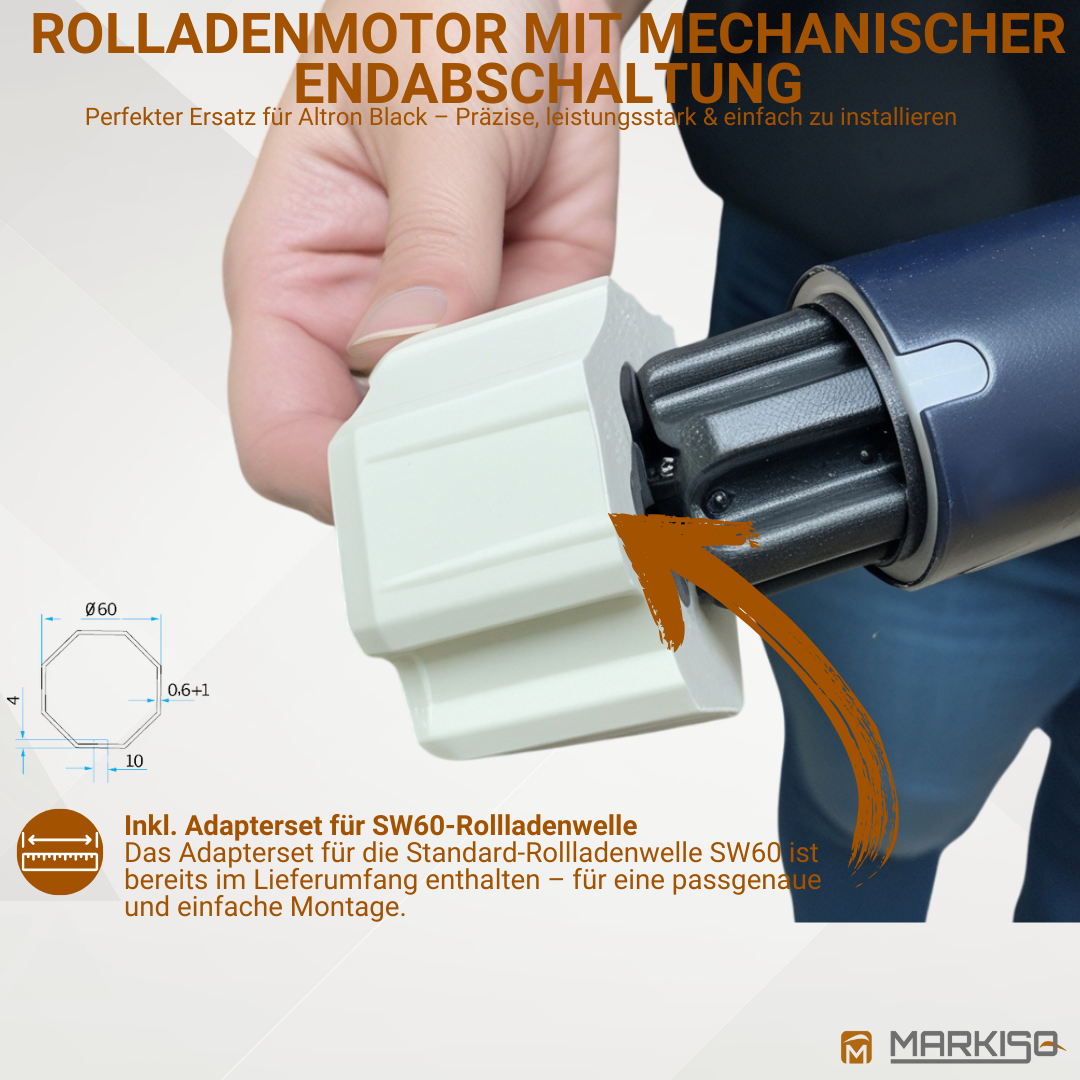

Zur Montage werden der Adapter komplett auf die Nut des Endanschlagrings am Motor aufgeschoben, der Mitnehmer bis zum Einrasten der Feder aufgesteckt und der Motor vollständig in die Welle eingeschoben. Bei Rundrohren müssen Adapter und Mitnehmer am Rohr befestigt werden, bei anderen Rohrprofilen wird die Befestigung dringend empfohlen.

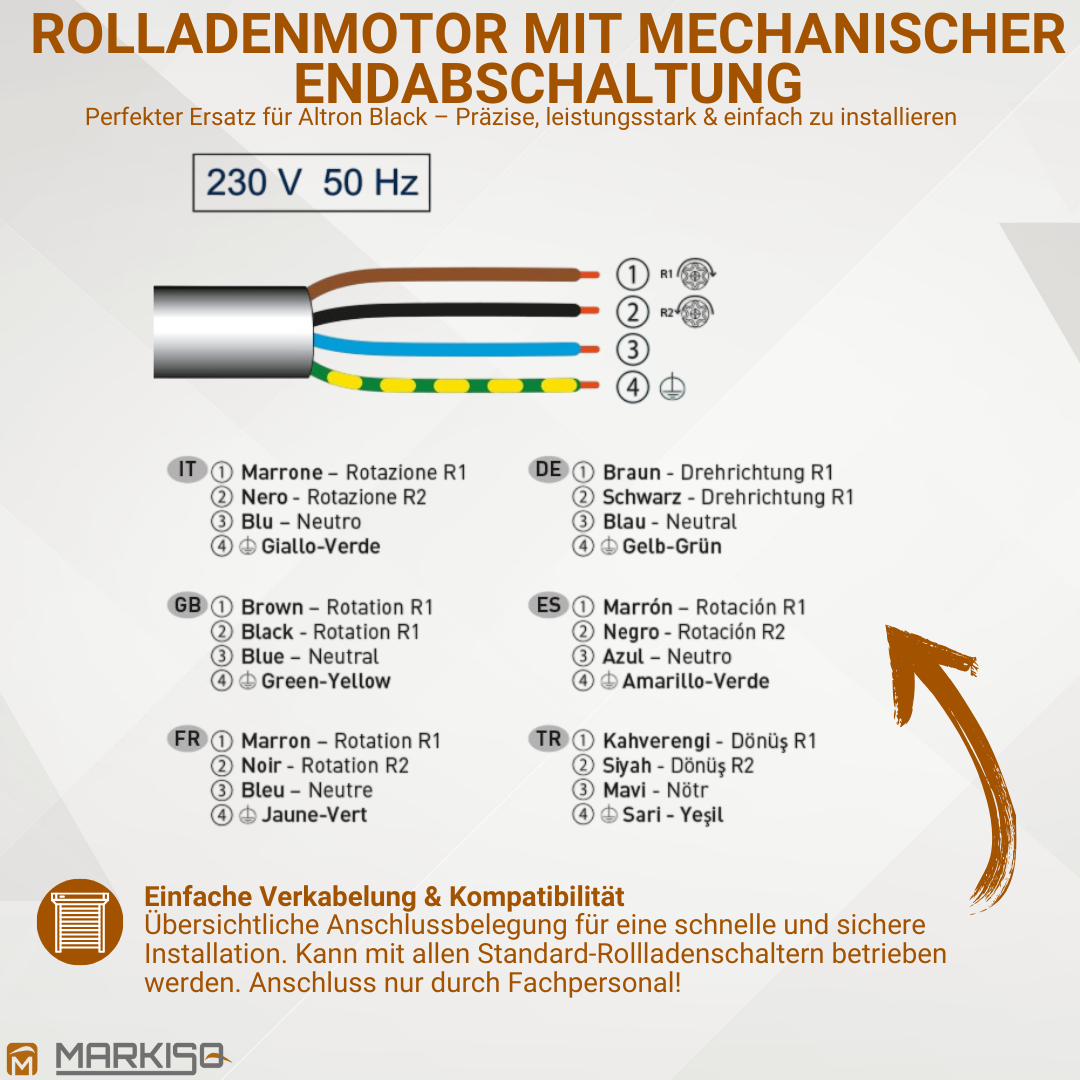

Die Drehrichtung lässt sich durch Vertauschen der braunen und der schwarzen Ader umkehren.

Anwendungsempfehlung

Der Cherubini Movi ist laut Hersteller für Rollläden und Screens vorgesehen.

Für Funk- oder Automatikbetrieb lässt sich der Movi mit Cherubini-Zubehör kombinieren:

Kategorie	Kompatible Cherubini-Produkte
Handsender	Baureihe POP, GIRO WALL, Skipper Senso, Skipper LCD, Touch-Handsender, Handsender Taschenformat
Wetterstationen	WindTec, Rugiada
Steuerungen und Funkempfänger	OPTime und Compact Roll, MYROLL, Mini, TDS Gold, TDS Silver

Technische Daten

Die folgenden Angaben gelten für alle Ausführungen. Drehmoment, Drehzahl, Leistung und Länge finden Sie in der Tabelle der Ausführungen.

Eigenschaft	Technische Daten
Hersteller	Cherubini
Baureihe	Movi
Motordurchmesser	45 mm
Betriebsspannung	230 V
Endabschaltung	Mechanisch (elektromechanisch), Einstellung über zwei Einstellschrauben am Motorkopf
Abtrieb	Sternförmig, Technopolymer (10–30 Nm) oder Metall (40–50 Nm)
Bedienung	Taste bzw. Schalter
Anschlussleitung	4-adrig: Braun, Schwarz, Blau, Gelb-Grün; Länge 2,5 m
Parallelschaltung	Nicht zulässig (bei mehreren Motoren mehrpolige Schalter verwenden)
Anwendung	Rollläden und Screens
Konformität	CE – Richtlinien 2014/35/EU, 2014/30/EU, 2011/65/EU

Downloads

Laden Sie die Montage- und Betriebsanleitung sowie die EU-Konformitätserklärung des Cherubini Movi als PDF herunter.

Anleitung herunterladen (PDF) EU-Konformitätserklärung (PDF)

Wichtige Hinweise:

Altron-Black-Austausch: Das vorhandene Motorlager des Altron Black kann weiterverwendet werden, Umbauarbeiten sind nicht notwendig.
Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. Im Stromnetz sind Trennvorrichtungen gemäß den nationalen Installationsvorschriften vorzusehen.
Keine Parallelschaltung: Nicht zwei oder mehr Motoren an einen Schalter anschließen. Bei mehreren Motoren mehrpolige Schalter verwenden. Ebenso dürfen nicht zwei oder mehr Schalter an einem Motor angeschlossen werden. Prüfen Sie vor dem Tausch die Verdrahtung, falls bei Ihrer bisherigen Altron-Black-Anlage mehrere Motoren parallel über ein Trennrelais geschaltet waren.
Drehrichtungsschalter müssen mit einer mechanischen Zwischenschaltung (Verriegelung) versehen sein.
Im Außenbereich ist ein Kabel des Typs H05RN-F zu verwenden. Die Netzanschlussleitung darf nur durch den gleichen Leitungstyp ersetzt werden.

Häufige Fragen zum Cherubini Movi

Kann der Movi als Nachfolger für den Altron Black (FAAC TM2 45) verwendet werden?

Ja. Der Cherubini Movi kann als Nachfolger für den Altron Black (FAAC TM2 45) eingesetzt werden.

Kann ich mein altes Altron-Black-Motorlager weiterverwenden?

Ja. Das vorhandene Motorlager des Altron Black kann weiterverwendet werden. Es sind keine Umbauarbeiten notwendig.

Welcher Movi ersetzt welchen Altron Black?

Der Altron Black wurde mit 8, 15, 25, 30 und 40 Nm angeboten, der Movi ist mit 10, 20, 30, 40 und 50 Nm erhältlich. Die Stufen sind nicht identisch. Entscheidend ist das Drehmoment auf dem Typenschild Ihres alten Motors sowie Behanggewicht und Wellendurchmesser. Bei Unsicherheit beraten wir Sie gerne.

In welchen Stärken ist der Movi erhältlich?

Der Movi ist in fünf Ausführungen erhältlich: 10/17, 20/17, 30/17, 40/17 und 50/12. Die erste Zahl gibt das Drehmoment in Nm an, die zweite die Drehzahl in U/min.

Wie viel Nm braucht mein Motor?

Das hängt vom Gewicht des Behangs und vom Wellendurchmesser ab. Wenn Sie einen Motor ersetzen, hilft Ihnen das Typenschild des alten Motors bei der Auswahl. Zusätzlich hilft Ihnen der Motor-Rechner weiter oben auf dieser Seite. Bei Unsicherheit beraten wir Sie gerne.

Wie werden die Endlagen eingestellt?

Über die zwei Einstellschrauben am Motorkopf mit der mitgelieferten flexiblen Einstellhilfe. Drehen im Uhrzeigersinn (+) verschiebt die Endposition. Eine Schraube gilt jeweils für eine Drehrichtung.

Wie kehre ich die Drehrichtung um?

Vertauschen Sie die braune und die schwarze Ader. Dies darf nur durch eine Elektrofachkraft erfolgen.

Kann ich mehrere Movi-Motoren an einen Schalter anschließen?

Nein, eine Parallelschaltung ist nicht zulässig. Für mehrere Motoren sind mehrpolige Schalter zu verwenden. Prüfen Sie dies auch beim Austausch eines Altron Black, wenn mehrere Motoren bisher parallel über ein Trennrelais geschaltet waren.

Welche Handsender und Steuerungen passen zum Movi?

Cherubini nennt als kompatibel unter anderem die Handsender der Baureihe POP, GIRO WALL, Skipper Senso und Skipper LCD, die Wetterstationen WindTec und Rugiada sowie die Steuerungen OPTime, Compact Roll, MYROLL, Mini, TDS Gold und TDS Silver.

Wo finde ich die Montage- und Betriebsanleitung?

Die Anleitung steht hier als PDF bereit: Montage- und Betriebsanleitung Cherubini Movi (PDF).
