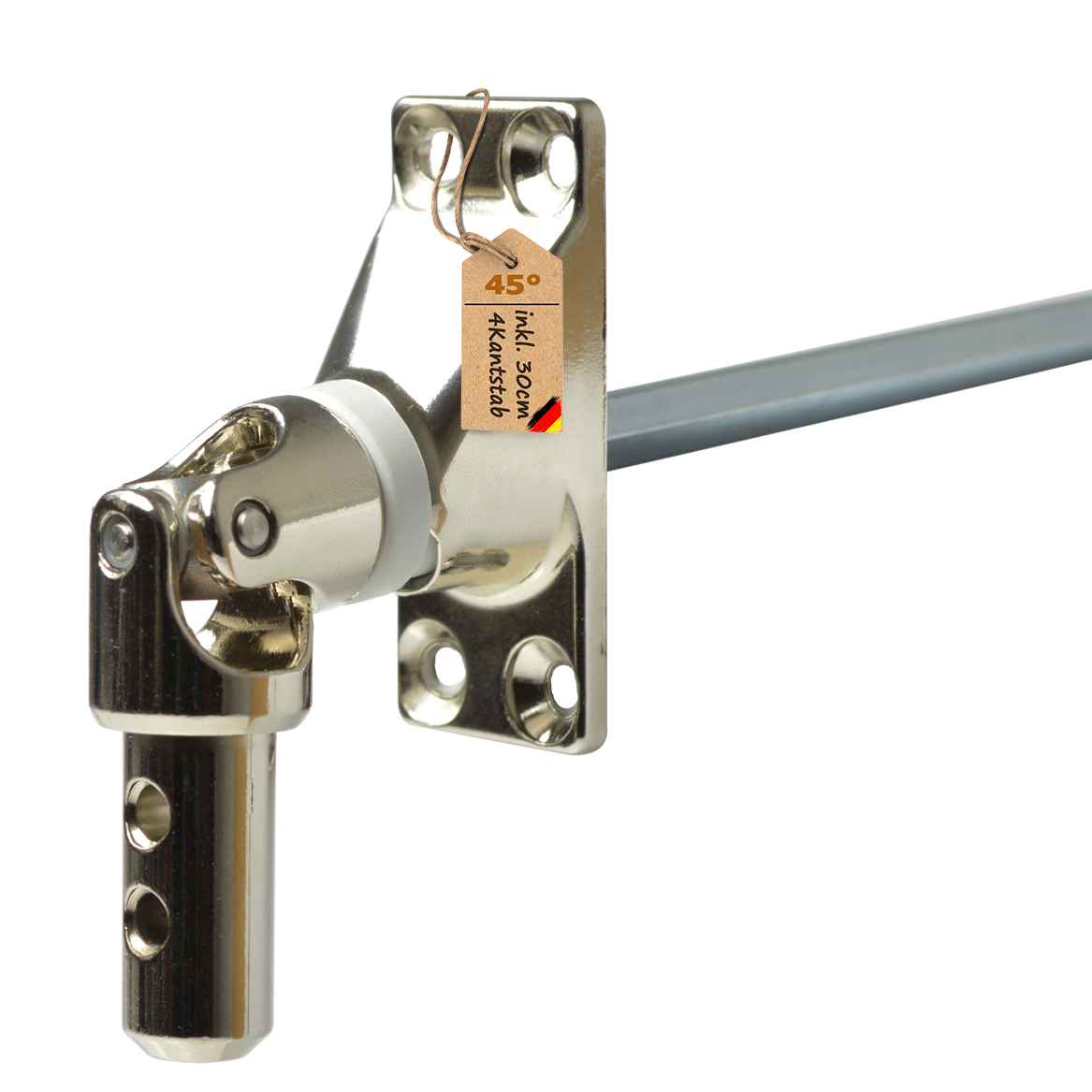

Rolladen Gelenklager 45° – Gelenkplatte 22 × 52 mm mit Stift 4-Kant oder 6-Kant, 300 mm kürzbar

Das Rolladen Gelenklager 45° – auch Kurbelgelenk oder Gelenkplatte genannt – ist das Verbindungsteil zwischen Kurbelgetriebe und Kurbelstange. Es ist als Ersatz bei Verschleiß und für die Neumontage geeignet.

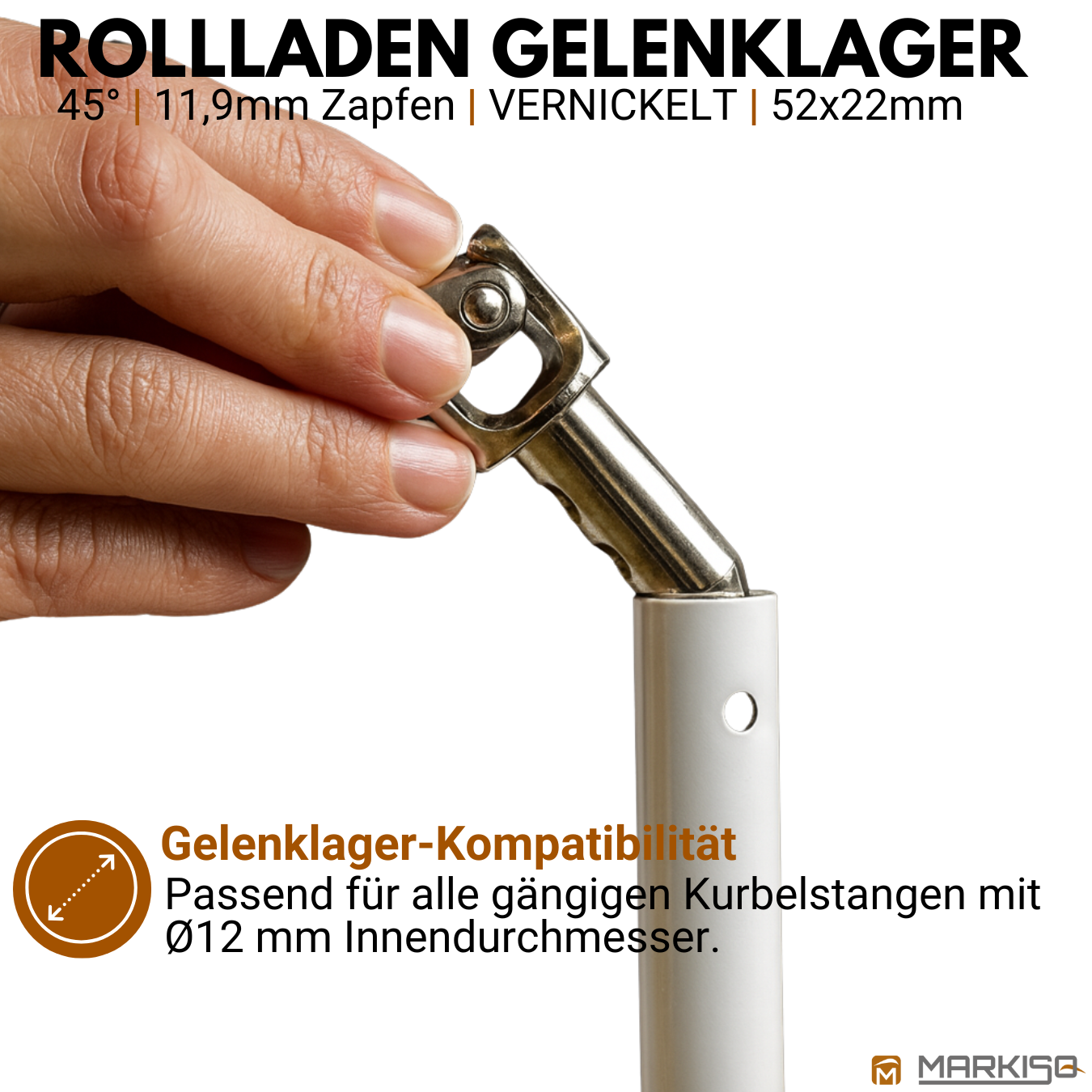

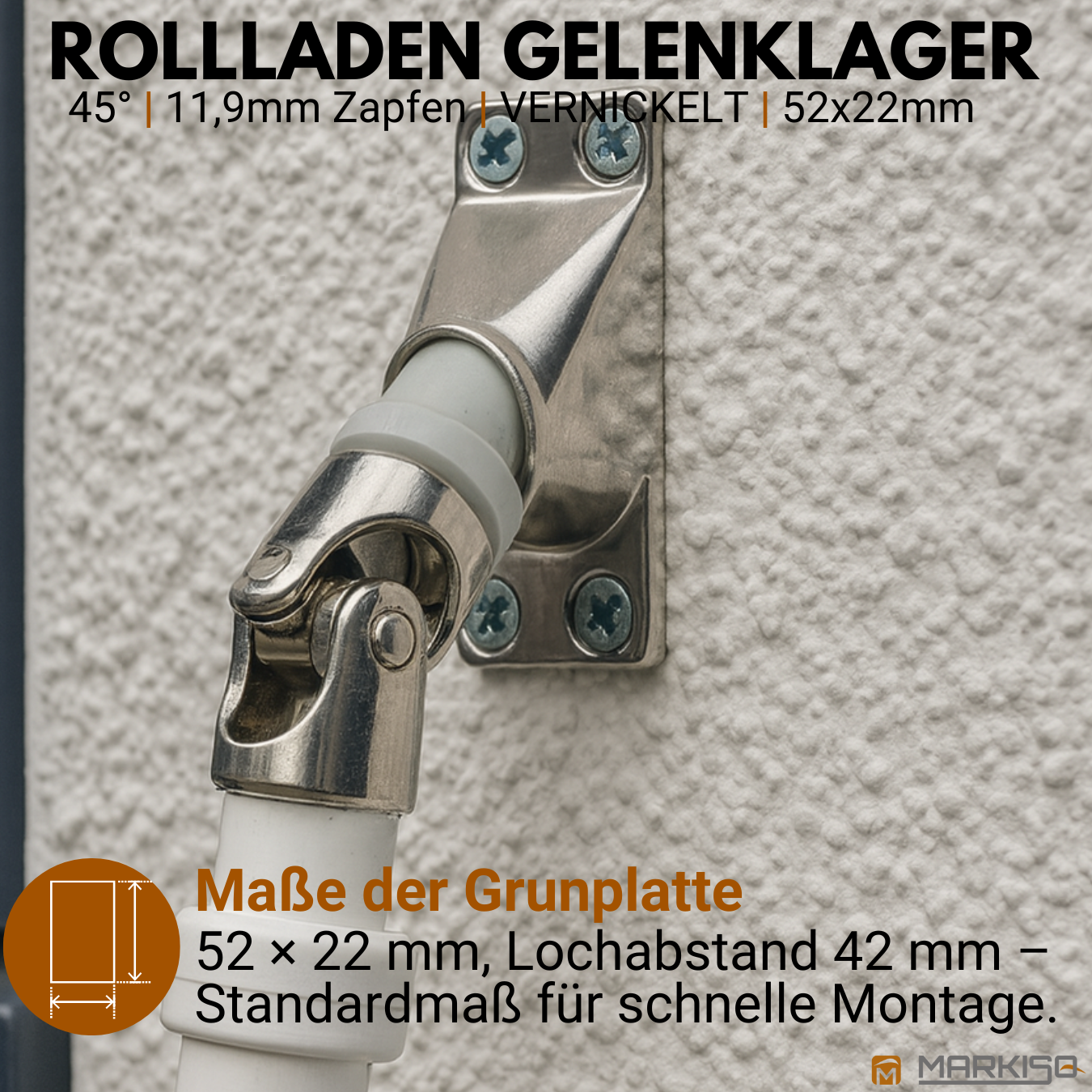

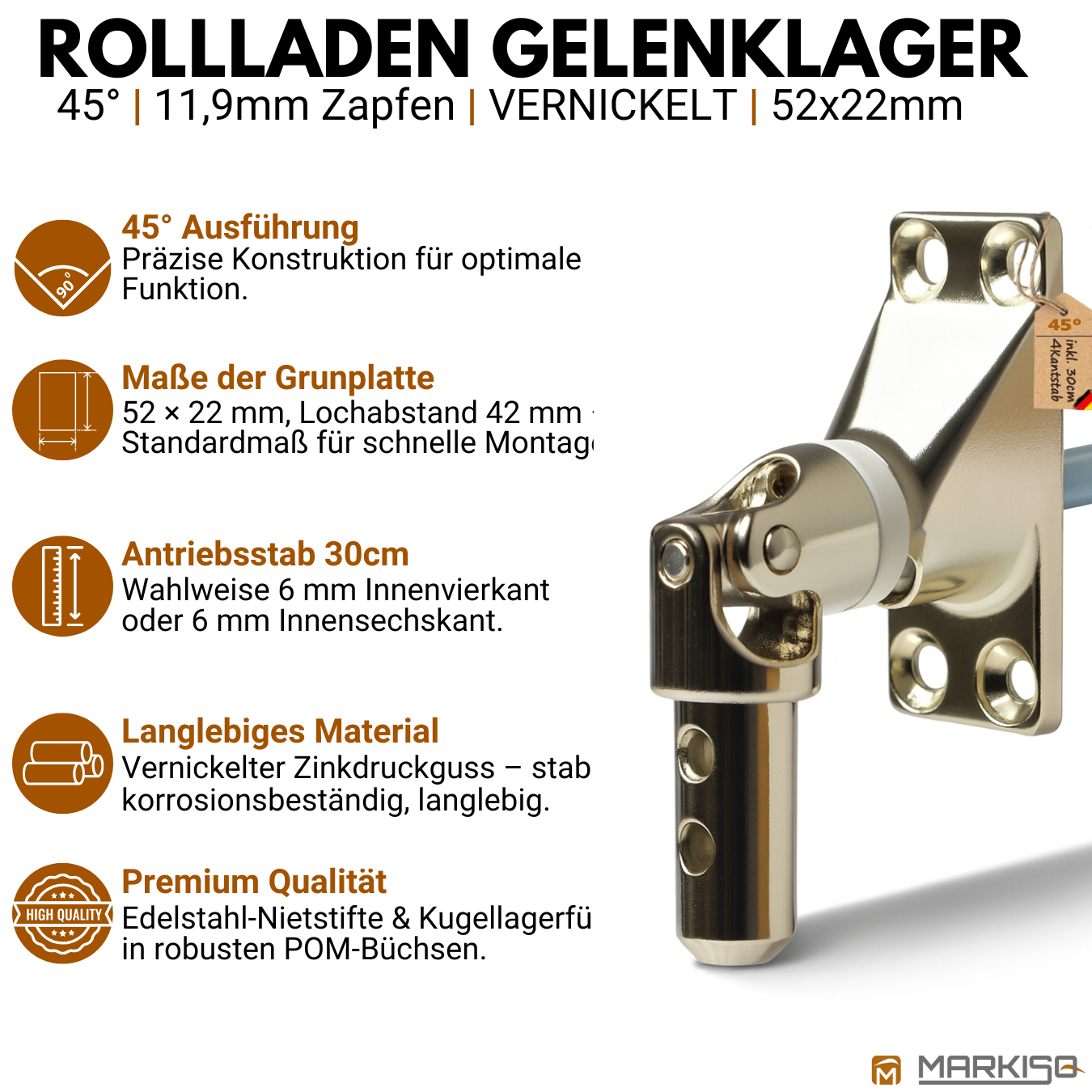

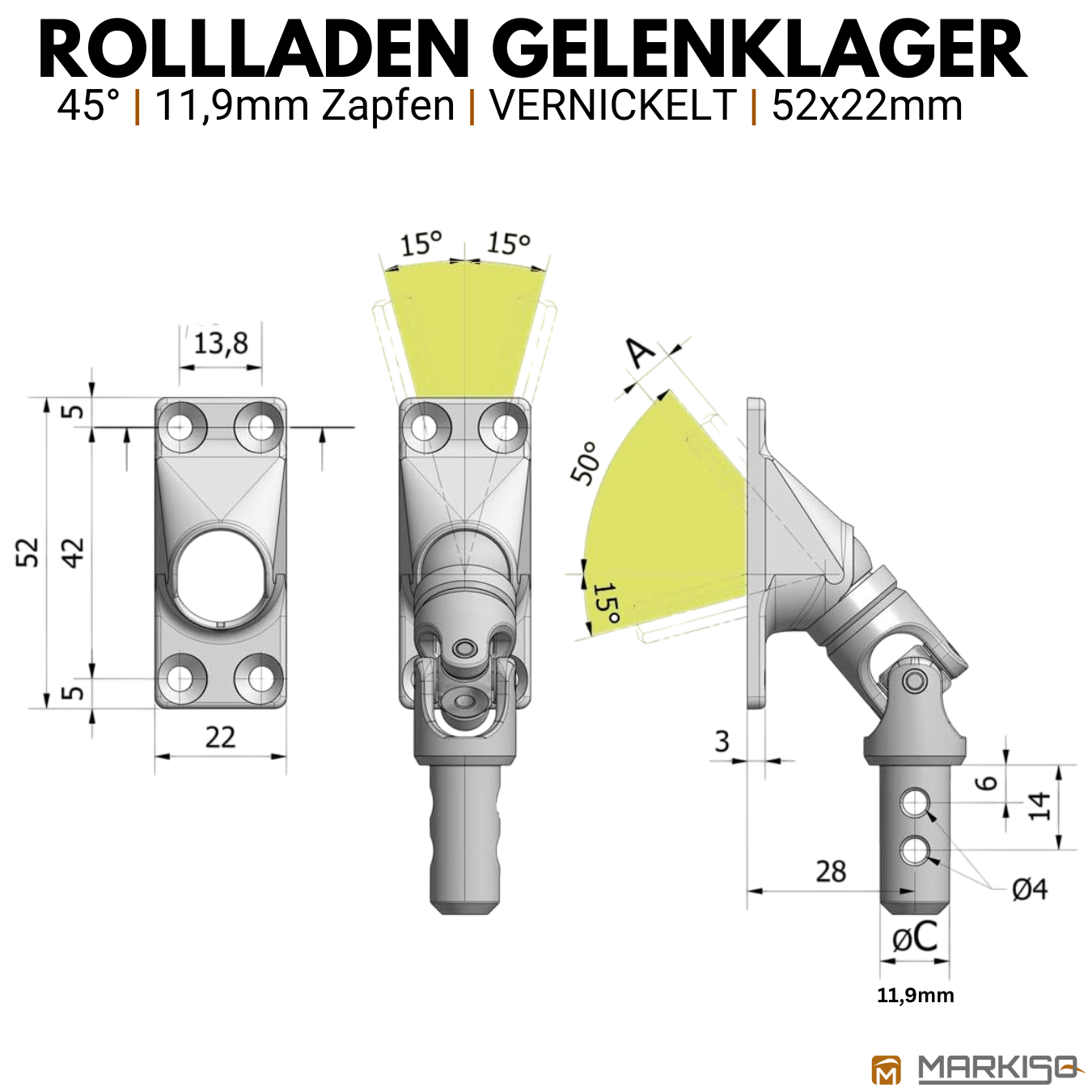

Die Gelenkplatte misst 22 × 52 mm. Der Stift ist wahlweise mit 4-Kant oder 6-Kant (6 mm) erhältlich und bis 300 mm lang. Er lässt sich kürzen. Die Kurbelstange wird auf den Zapfen des Gelenklagers gesteckt.

Auswahl am Artikel

Gelenklager 45° – Funktion im Kurbelantrieb

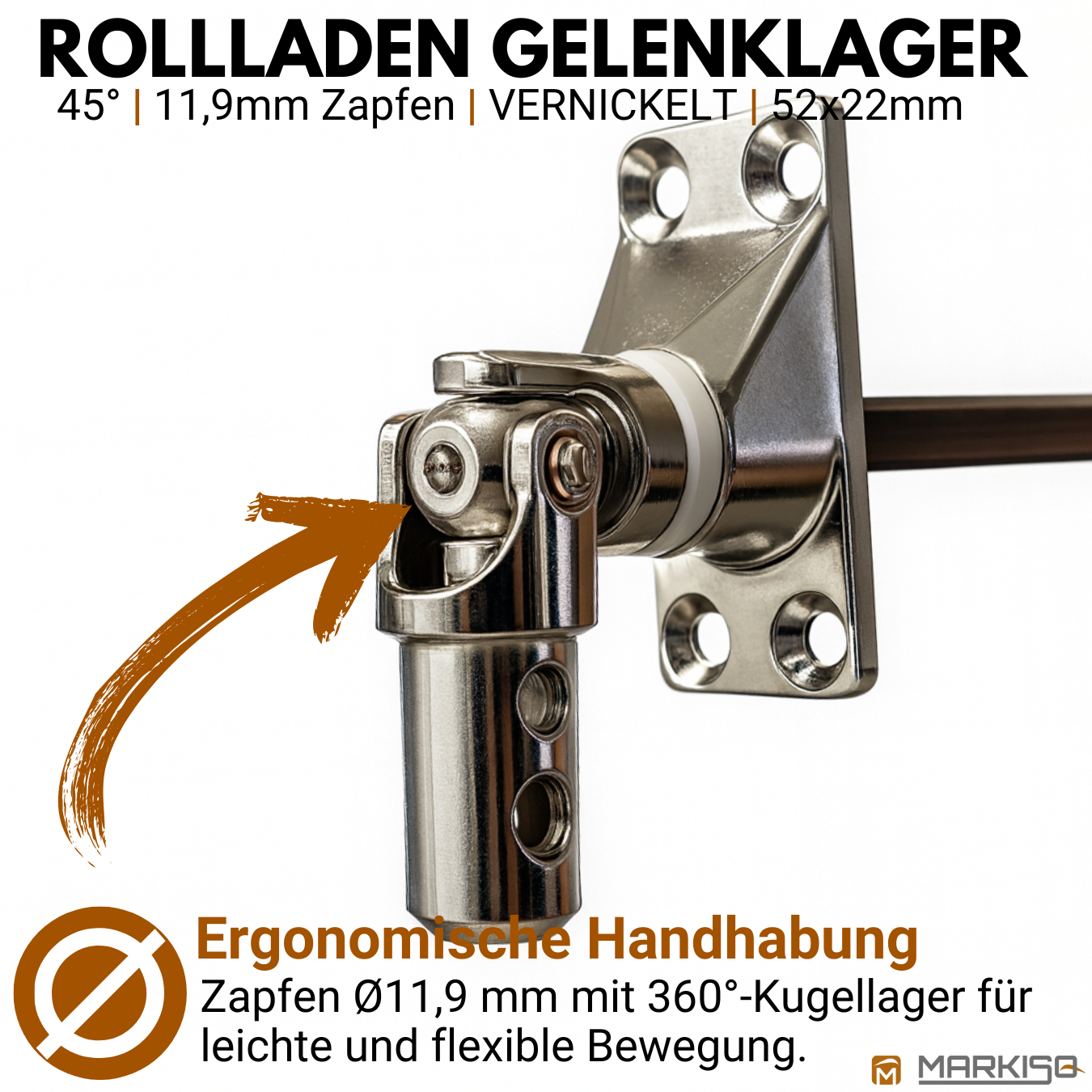

Das Gelenklager sitzt am Antriebsstift des Kurbelgetriebes und lenkt die Kurbelstange um 45° ab. So lässt sich der Rolladen bequem von innen bedienen, auch wenn die Stange nicht in einer Linie mit dem Getriebe liegt.

45° oder anderer Winkel?

Wählen Sie den Winkel passend zum bisherigen Gelenklager. Alternativ: Gelenkplatte 90°. Als fertig abgestimmte Kombination gibt es außerdem die Sets Kurbelstange & Gelenklager Weiß und Kurbelstange & Gelenklager eloxiert.

Stift 4-Kant oder 6-Kant – der richtige Antrieb

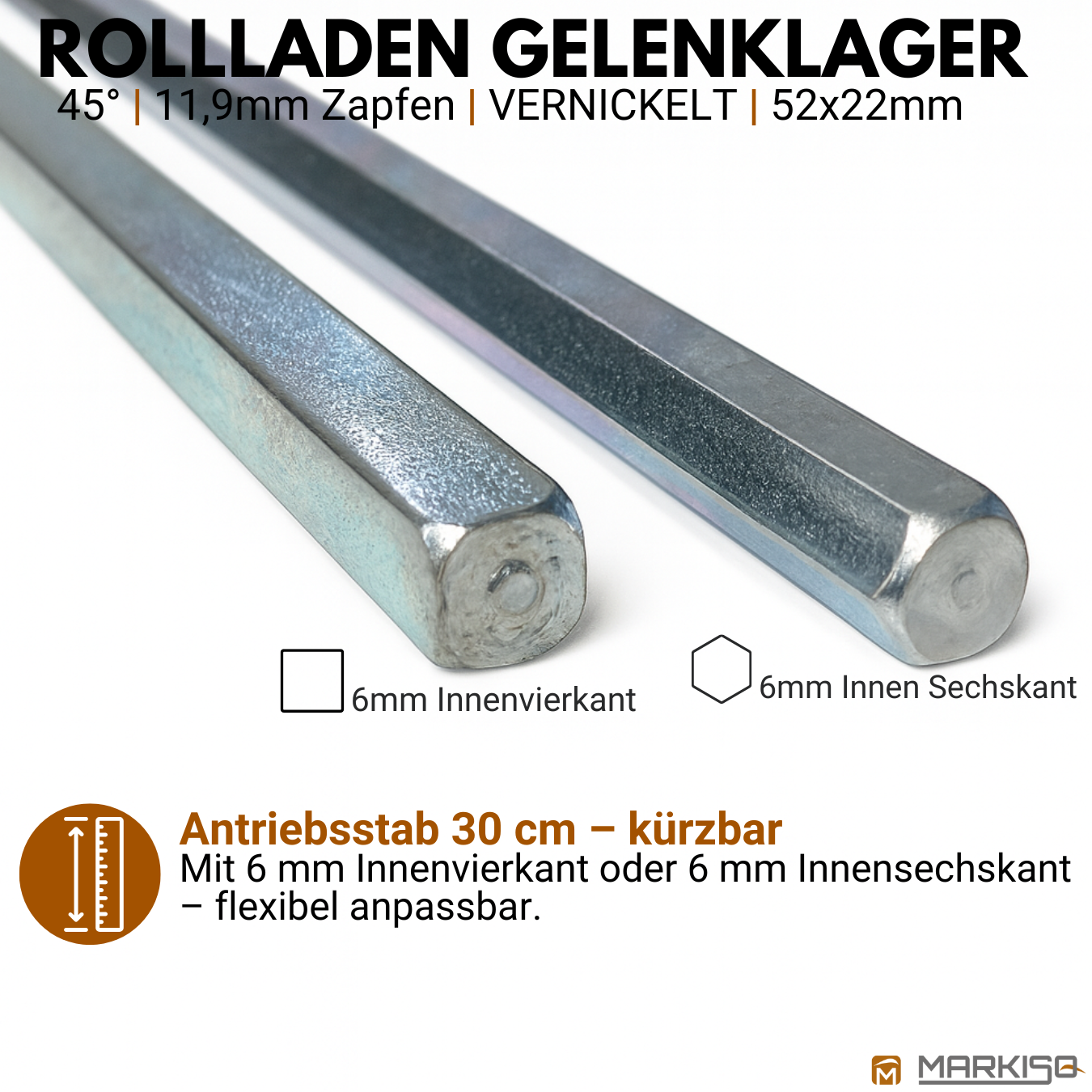

Der Stift wird in das Innenprofil des Kegelradgetriebes gesteckt. Wählen Sie 4-Kant (6 mm) für ein Getriebe mit 6 mm Innenvierkant und 6-Kant (6 mm) für ein Getriebe mit 6 mm Innensechskant. Beim Kegelradgetriebe 4:1 sind beide Ausführungen möglich. Prüfen Sie vorab, welches Profil Ihr Getriebe hat.

Gelenklager montieren – so geht’s in Kürze

1. Rolladen sichern, die Kurbelstange vom alten Gelenklager abziehen und das alte Gelenklager demontieren.
2. Den Stift auf die passende Länge kürzen, falls nötig.
3. Den Stift in das Innenprofil des Getriebes stecken und die Gelenkplatte an den vorhandenen Schraublöchern festschrauben.
4. Die Kurbelstange auf den Zapfen stecken und sichern. Danach die Funktion prüfen.

Kürzen Sie den Stift nur, wenn Sie die benötigte Länge sicher kennen. Ein gekürzter Stift lässt sich nicht verlängern.

Technische Daten
