Produktinformationen "Rolladen Kurbelstange mit Gelenklager, Weiß 120/150 cm"

Rolladen Kurbelstange & Gelenklager Weiß – Set mit 45° oder 90° Gelenklager, 120 oder 150 cm

Dieses Set aus Rolladen Kurbelstange und Gelenklager in Weiß ist für den Austausch oder die Neumontage an Rolladen-Kurbelantrieben gedacht. Kurbelstange und Gelenklager sind aufeinander abgestimmt. Das Gelenklager ist vernickelt und wird über einen Stift mit 4-Kant oder 6-Kant (6 mm) mit dem Getriebe verbunden.

Sie wählen am Artikel die Länge der Kurbelstange (120 oder 150 cm), den Winkel des Gelenklagers (45° oder 90°) und den Stift. Die Kurbelstange ist aus Duraluminium und weiß pulverbeschichtet.

Wichtig vor dem Kauf: Wählen Sie Winkel, Länge und Stift passend zu Ihrem Antrieb

Winkel: Orientieren Sie sich am alten Gelenklager: 45° oder 90°. Stift: Er muss zum Innenprofil Ihres Getriebes passen, 4-Kant (6 mm) für Innenvierkant, 6-Kant (6 mm) für Innensechskant.

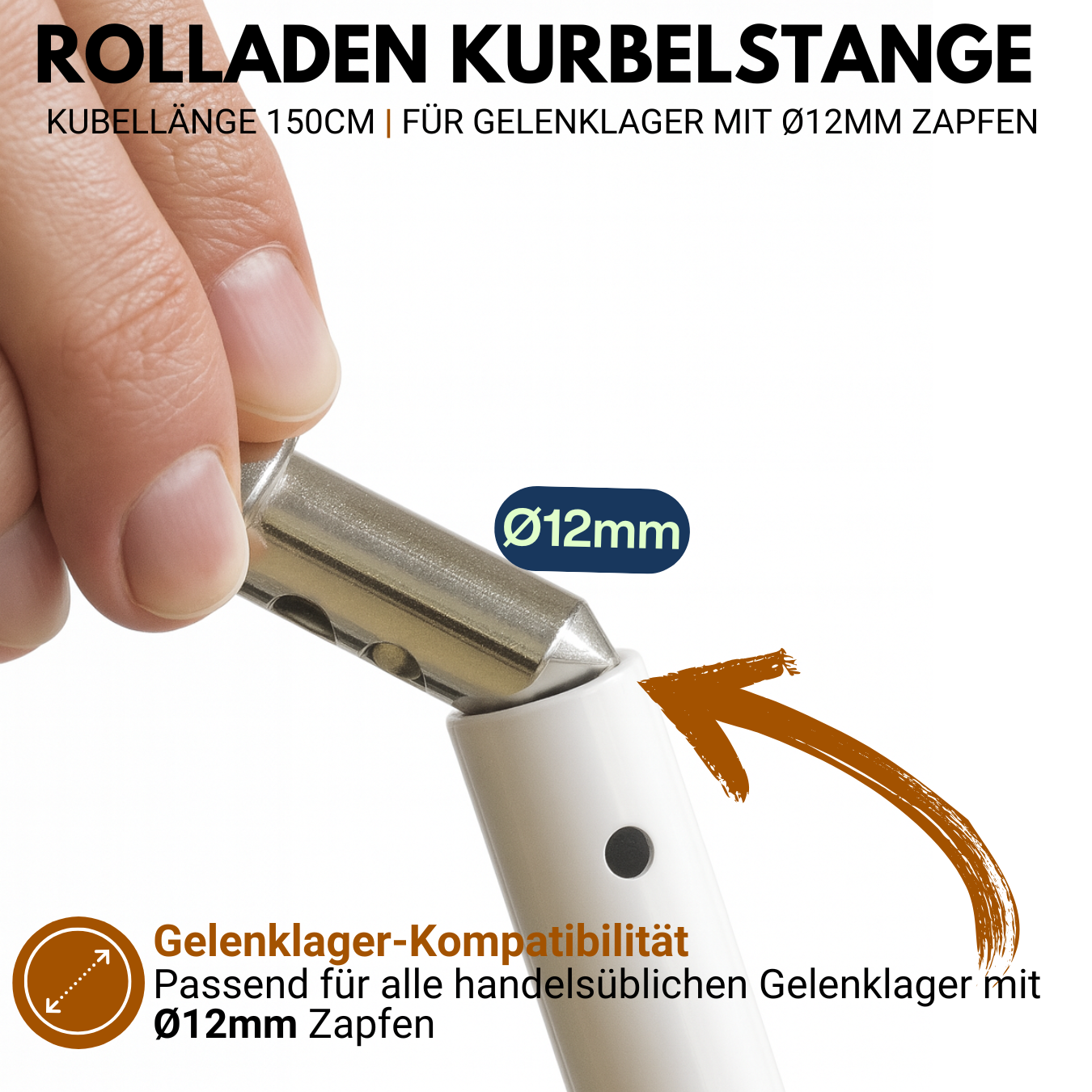

Zapfen: Kurbelstange und Gelenklager werden über einen Ø 12 mm Bolzen verbunden. Vergleichen Sie Winkel, Stift und Länge mit Ihrer vorhandenen Anlage, bevor Sie bestellen.

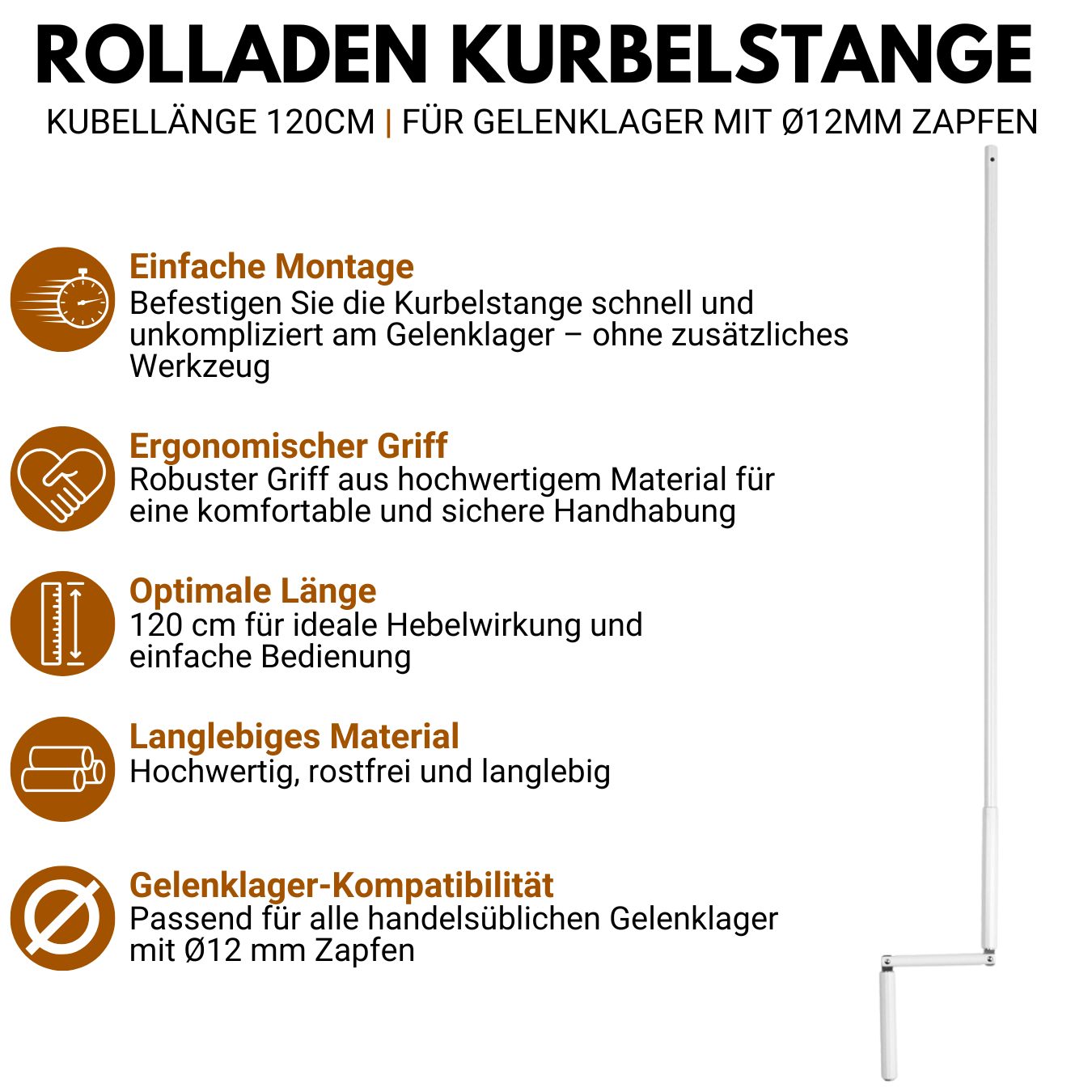

Ihre Vorteile auf einen Blick:

Set aus Kurbelstange (Weiß) und vernickeltem Gelenklager
Kurbelstange wahlweise 120 cm oder 150 cm lang
Gelenklager wahlweise 45° oder 90°
Stift wahlweise 4-Kant oder 6-Kant, 6 mm
Kurbelstange aus Duraluminium, weiß pulverbeschichtet
Befestigung mit Sicherungsclip am Gelenklagerbolzen
Kompatibel mit Ø 12 mm Bolzen

Auswahl am Artikel im Überblick

Merkmal	Auswahl
Länge der Kurbelstange	120 cm oder 150 cm
Winkel des Gelenklagers	45° oder 90°
Stift	4-Kant / 6 mm oder 6-Kant / 6 mm
Farbe Kurbelstange	Weiß

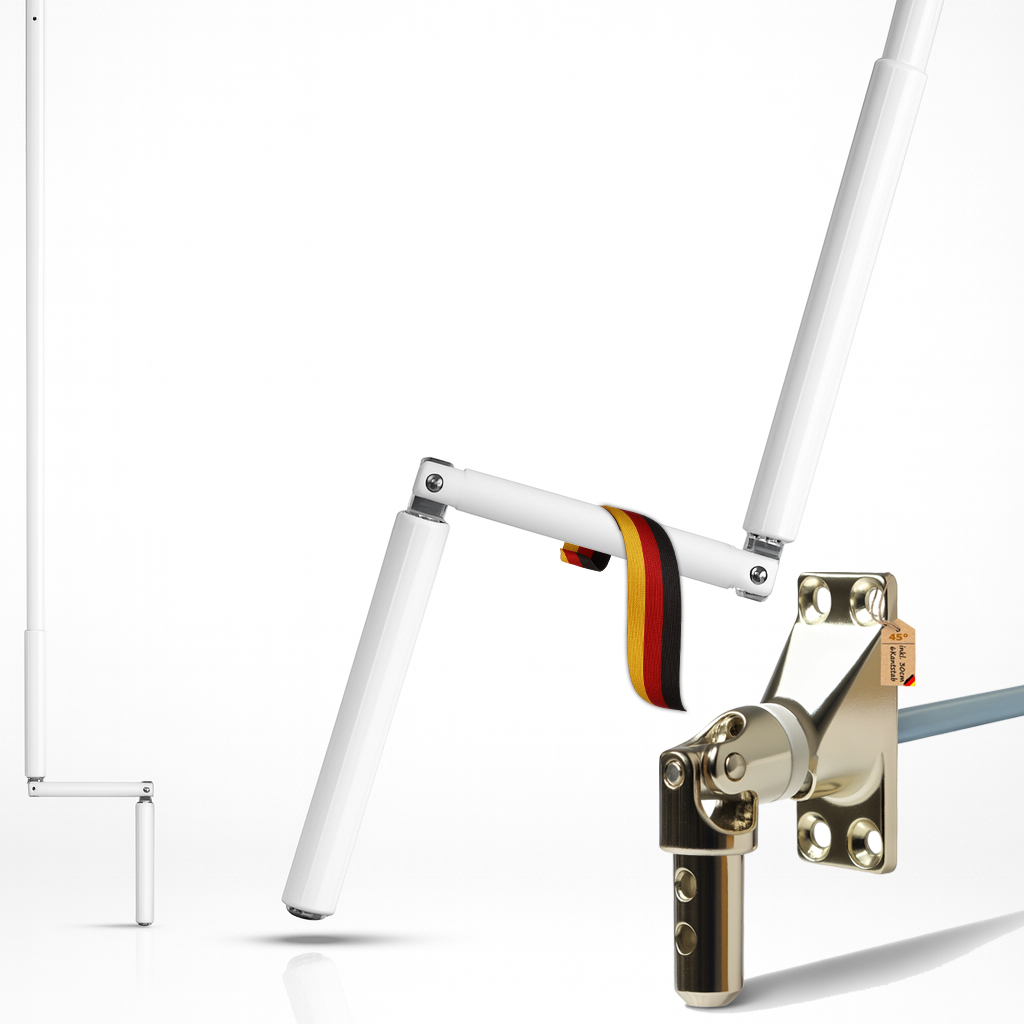

Kurbelstange und Gelenklager im Set – abgestimmt aufeinander

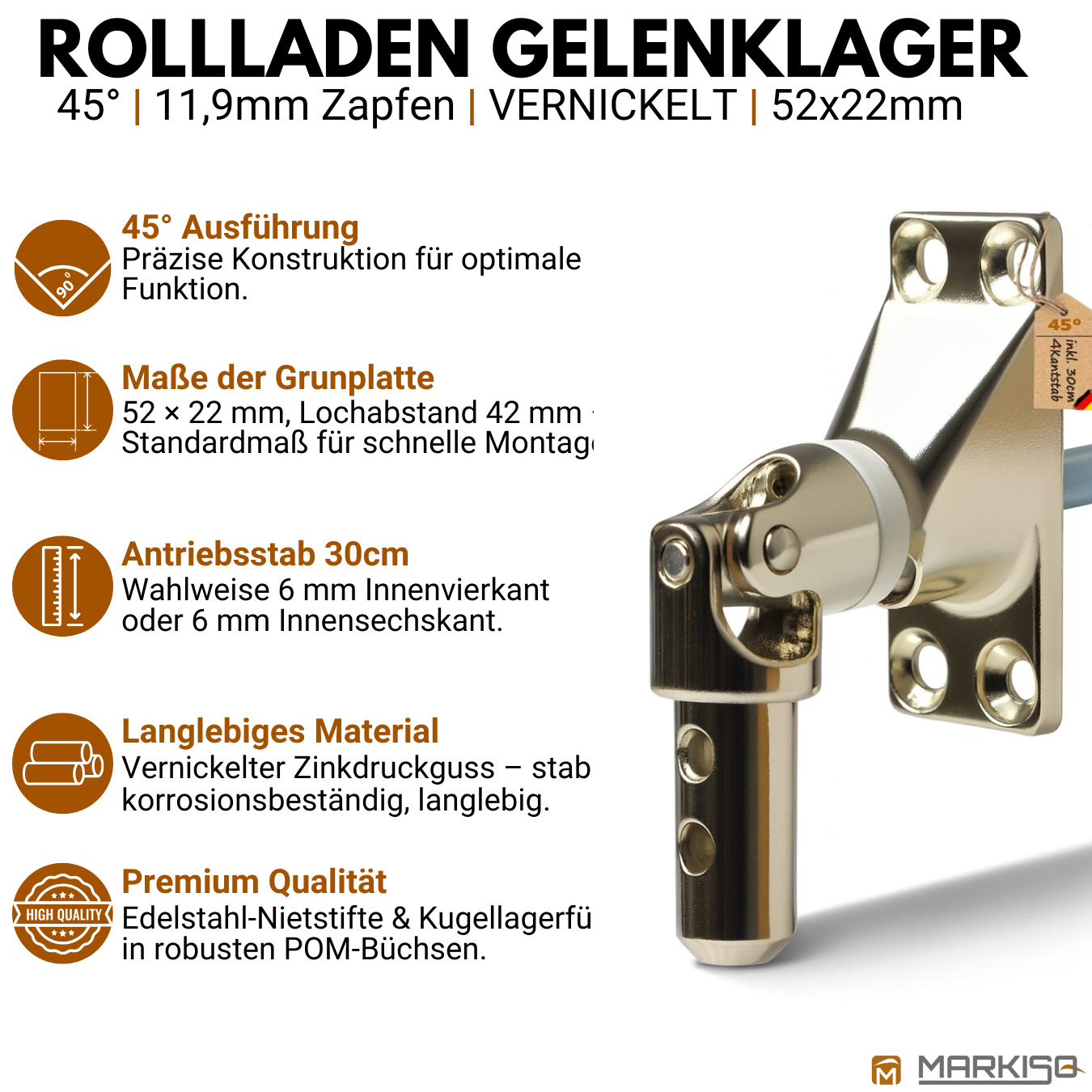

Das Gelenklager sitzt am Kurbelgetriebe und führt die Kurbelstange um den gewählten Winkel zum Bedienpunkt. Im Set sind beide Teile für den Ø 12 mm Bolzen ausgelegt. Das Gelenklager ist vernickelt. Die weiße Pulverbeschichtung der Kurbelstange passt gut zu hellen Fenstern und Wänden.

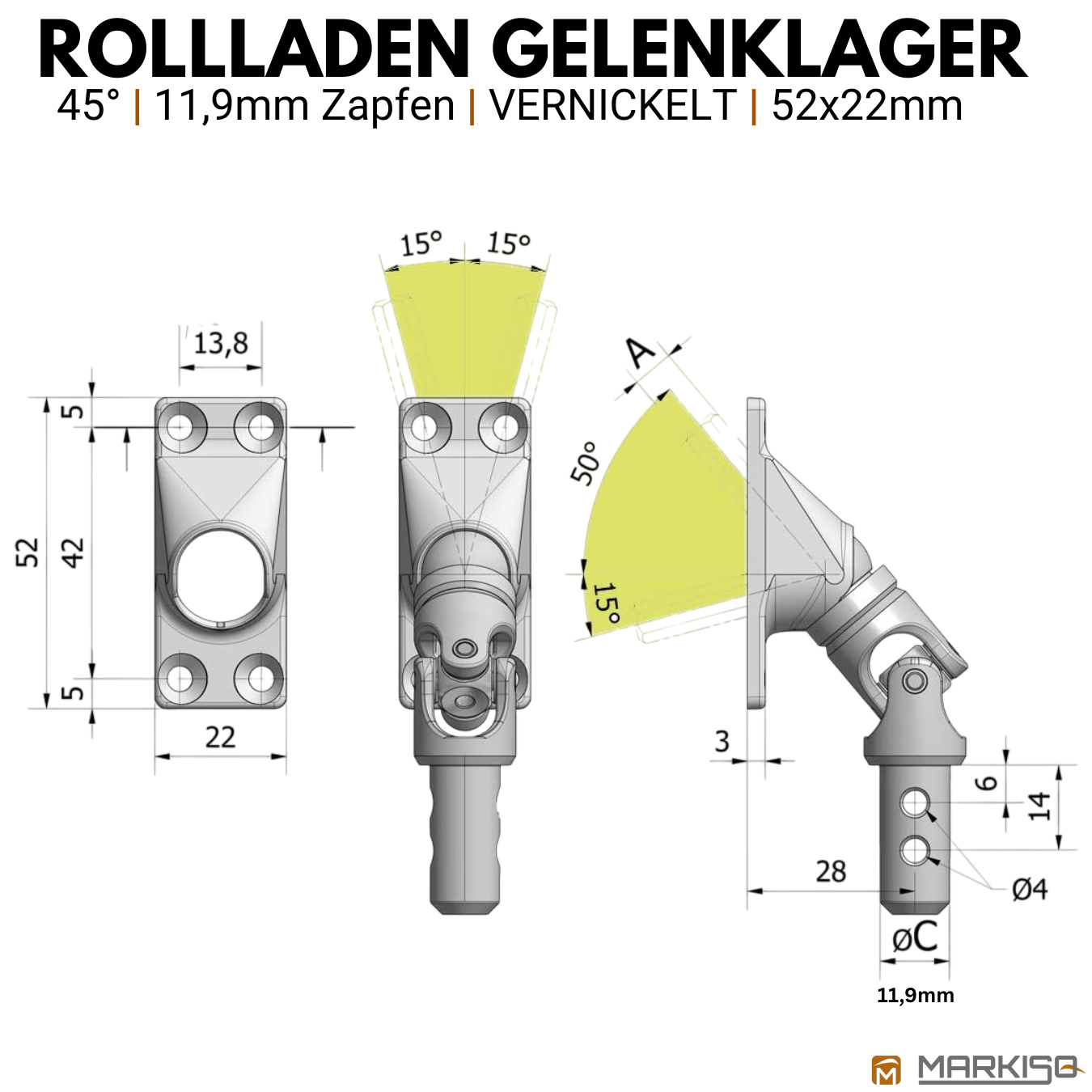

Gelenklager 45° oder 90° – welcher Winkel passt?

Der Winkel bestimmt, in welcher Richtung die Kurbelstange vom Getriebe abgeht. Schauen Sie sich Ihr altes Gelenklager an: Ist es um 45° oder um 90° abgewinkelt? Wählen Sie den gleichen Winkel, wenn sich an der Einbausituation nichts ändert. Einzelne Gelenklager finden Sie hier: Gelenkplatte 45°, Gelenkplatte 90° und Gelenkplatte 90° Weiß.

Stift 4-Kant oder 6-Kant – Verbindung zum Getriebe

Der Stift wird in das Innenprofil des Kegelradgetriebes gesteckt. Es gibt ihn mit 4-Kant (6 mm) oder 6-Kant (6 mm). Prüfen Sie bei Ihrem Getriebe, ob es einen Innenvierkant oder Innensechskant hat. Das Kegelradgetriebe 4:1 hat zum Beispiel einen 6-mm-Antrieb, je nach Ausführung als Innenvierkant oder Innensechskant.

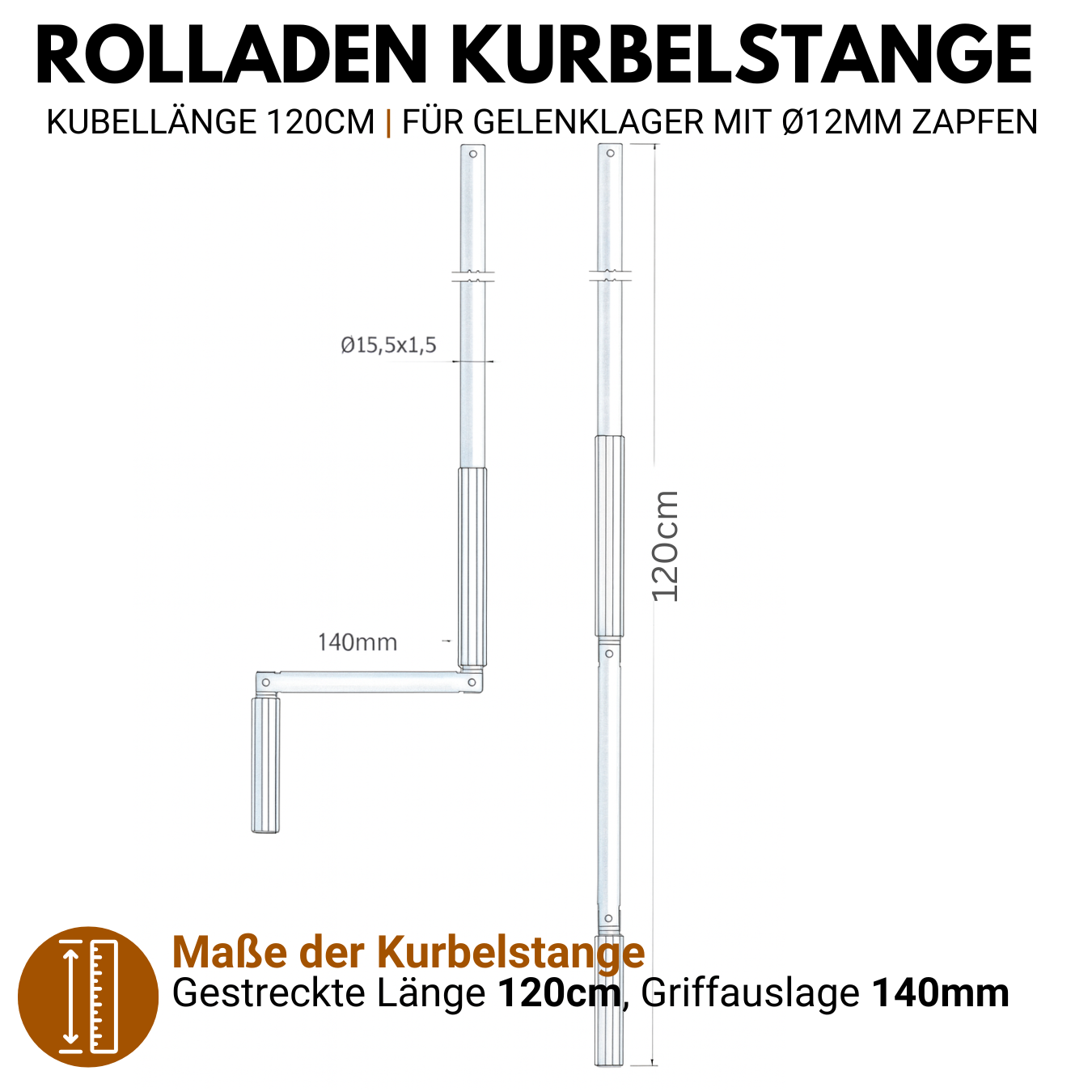

Länge der Kurbelstange: 120 cm oder 150 cm

Messen Sie die Länge Ihrer alten Kurbelstange. Wenn die Stange den Bedienpunkt nicht bequem erreichen soll, wählen Sie die längere Variante. Die Kurbelstange gibt es auch einzeln: Rolladen Kurbelstange Weiß.

Montage in Kürze

Rolladen sichern und die alte Kurbelstange sowie das alte Gelenklager demontieren.
Das neue Gelenklager am Getriebe befestigen: Stift in das Innenprofil des Getriebes stecken, Gelenkplatte an den vorhandenen Schraublöchern festschrauben.

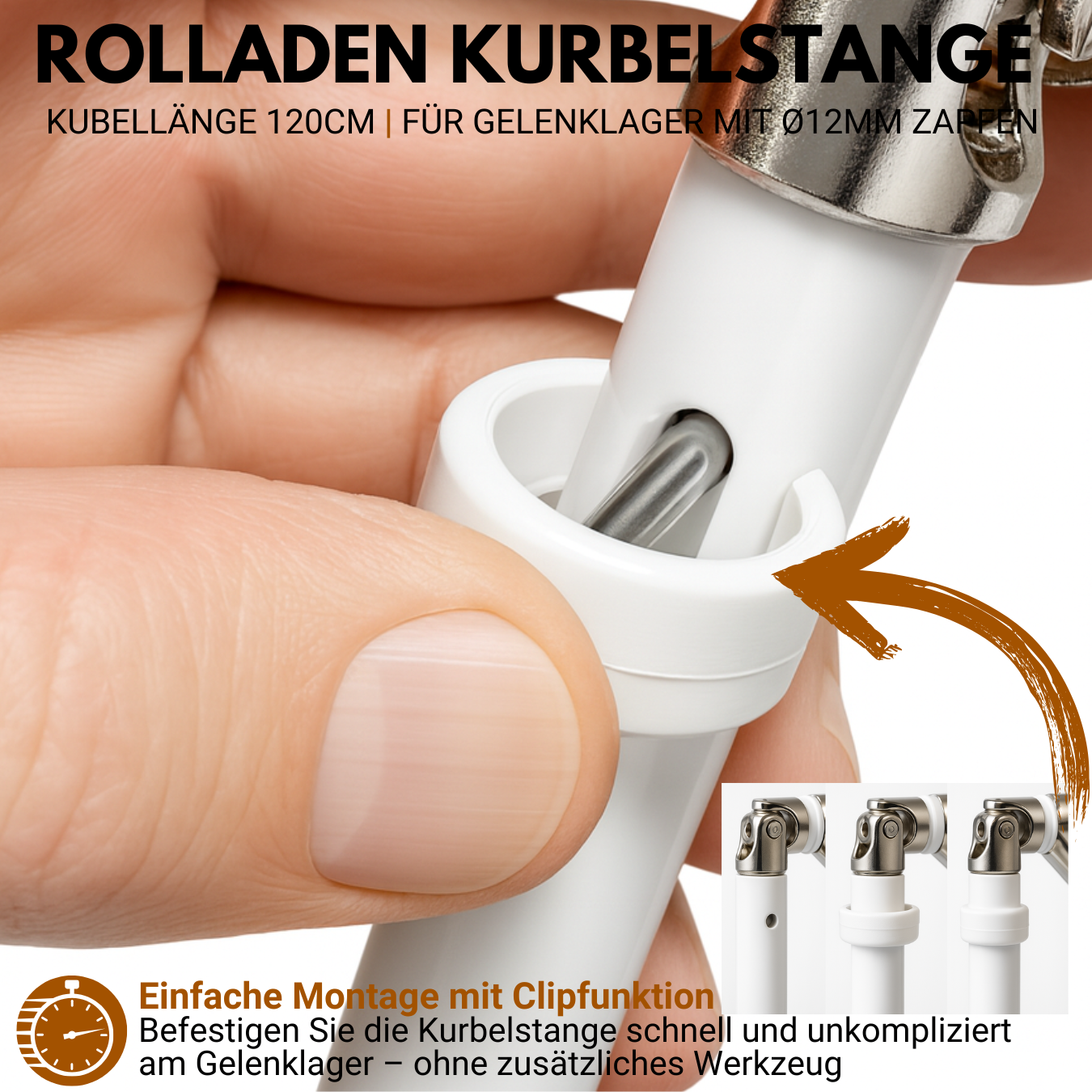

Die Kurbelstange auf den Gelenklagerbolzen stecken und mit dem Sicherungsclip sichern.
Funktion prüfen: Rolladen mehrfach ganz auf- und abkurbeln.

Technische Daten

Eigenschaft	Technische Daten
Produkt	Rolladen Kurbelstange & Gelenklager, Weiß
markiso-ID	33320
Kurbelstange	Duraluminium, weiß pulverbeschichtet
Längen	120 cm oder 150 cm
Gelenklager	vernickelt
Winkel Gelenklager	45° oder 90°
Stift (Antrieb)	4-Kant, 6 mm oder 6-Kant, 6 mm
Bolzen	Ø 12 mm
Befestigung	mit Sicherungsclip
Lieferumfang	Set aus Kurbelstange und Gelenklager (Inhalt laut Shop: 1 Stück)

Bitte vor der Bestellung beachten:

Variante wählen: Länge, Winkel und Stift müssen zu Ihrer Anlage passen.
Farbe: Dieses Set gibt es in Weiß. Die eloxierte Variante finden Sie ebenfalls im Shop.
Antriebsprofil prüfen: 4-Kant oder 6-Kant, jeweils 6 mm.
Rolladen sichern: Sichern Sie den Rolladen vor dem Ausbau, damit er nicht herunterfällt.

Häufige Fragen zu Kurbelstange & Gelenklager Weiß

Was ist im Set enthalten?

Das Set besteht aus einer Kurbelstange und einem vernickelten Gelenklager, die aufeinander abgestimmt sind.

Welche Längen und Winkel gibt es?

Die Kurbelstange gibt es in 120 cm und 150 cm, das Gelenklager in 45° und 90°.

Welchen Stift brauche ich: 4-Kant oder 6-Kant?

Das hängt vom Innenprofil Ihres Getriebes ab. Es gibt den Stift mit 4-Kant (6 mm) und 6-Kant (6 mm). Prüfen Sie Ihr Getriebe oder das alte Gelenklager.

Passt das Set auf jeden Rolladen?

Die Produktseite nennt Kompatibilität mit Ø 12 mm Bolzen. Ob das Set bei Ihnen passt, hängt von Winkel, Stift und Länge ab. Vergleichen Sie diese Angaben mit Ihrer vorhandenen Anlage.

Wie wird die Kurbelstange befestigt?

Die Kurbelstange wird mit einem Sicherungsclip am Gelenklagerbolzen befestigt.

Woraus besteht die Kurbelstange?

Die Kurbelstange besteht aus Duraluminium und ist weiß pulverbeschichtet.

Kann ich Kurbelstange und Gelenklager auch einzeln kaufen?

Ja. Die Kurbelstange gibt es einzeln als Rolladen Kurbelstange Weiß, Gelenklager als Gelenkplatte 45° oder Gelenkplatte 90°.
