Rolladen Gelenklager | Gelenkplatte 90°
inkl. MwSt. zzgl. Versandkosten
Das Wichtigste im Überblick:
- Kurbelgelenk 90° (Gelenklager) Gelenkplatte 23x85 mm
- Stift : 4Kant oder 6 Kant (bitte auswählen) 6mm / 300 mm (Lange kürzbar) Platte aus vernickeltem oder pulverbeschichtetem Zinkdruckguß. Gelenklager aus vernickeltem oder pulverbeschichtetem Zinkdruckguß.
- Einsatz - Antriebswelle, verzinkter Stahl. Drehung auf Kugellager. Lagerung der beweglichen Teile in POM-Büchsen.
- Nietstifte aus rostfreiem Stahl. Max. Anlaufdrehmoment 8 Nm / Nenndrehmoment 3 Nm
- markiso ID 31619
- Artikelnummer : NEW-29774

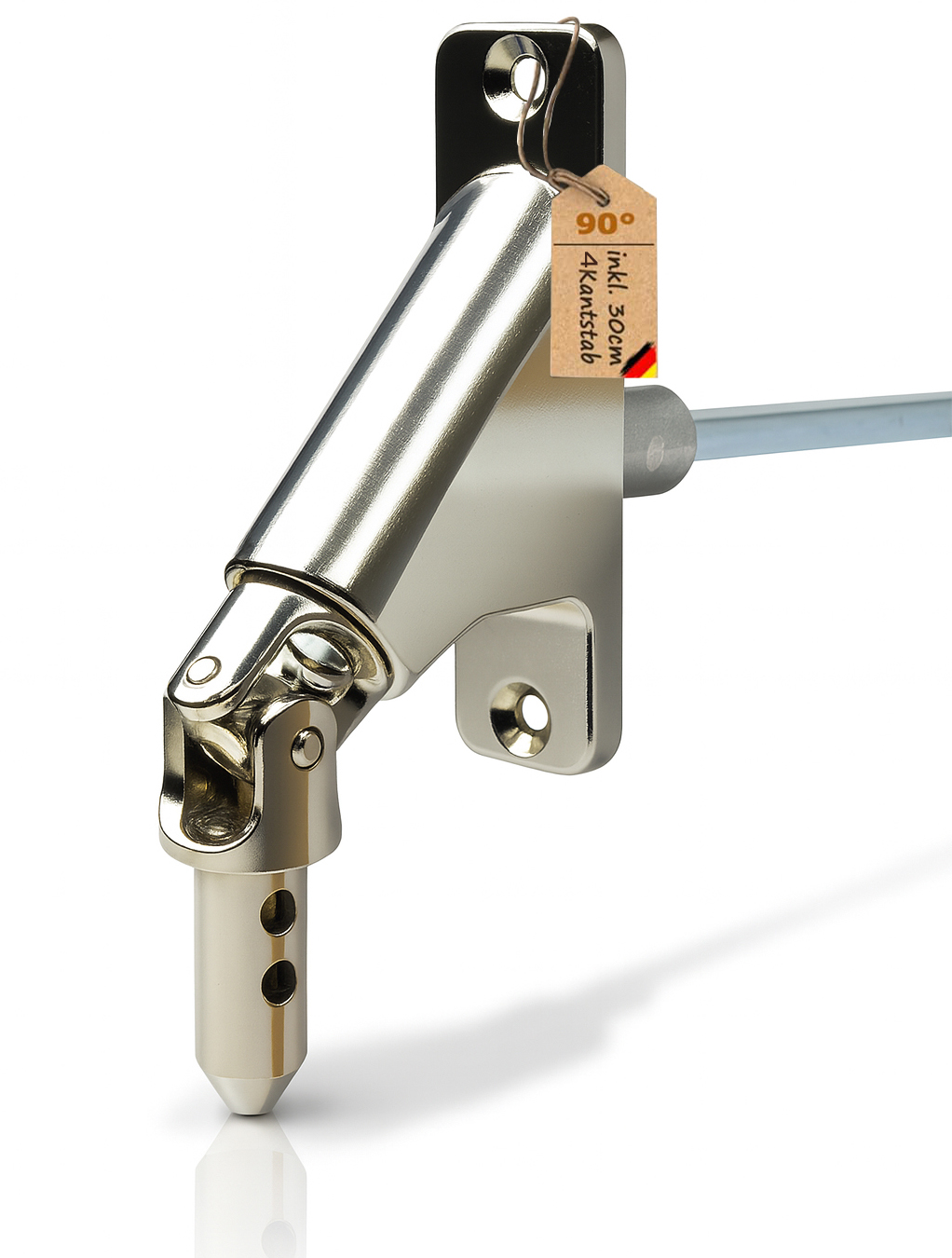

Rolladen Gelenklager 90° – präzises Kurbelgelenk für langlebige Rollladensteuerung
Das Rolladen Gelenklager 90° sorgt für eine reibungslose Bewegung der Kurbelstange und eine lange Lebensdauer Ihres Rollladensystems.
Mit seiner präzisen 90°-Ausführung und robusten Bauweise bietet es höchste Stabilität, gleichmäßige Kraftübertragung und eine einfache Montage – ideal für Neuinstallationen, Reparaturen oder Nachrüstungen.
Eigenschaften des Rolladen Gelenklagers 90°
Dieses Kurbelgelenk 90° ist ein unverzichtbares Bauteil im Kurbelgetriebe von Rollläden, Raffstores oder Screens.
Dank der Gelenkplatte 23 × 85 mm lässt sich das Lager schnell montieren und bietet eine stabile Verbindung zwischen Kurbelstange und Getriebe.
Das Gelenklager ist wahlweise für 4-Kant oder 6-Kant Antriebe (6 mm, 300 mm Länge) erhältlich und passt zu Abtrieben mit Innenvierkant oder Innensechskant.
Technische Daten
| Merkmal | Beschreibung |
|---|---|
| Produktart | Rolladen Gelenklager 90° |
| Ausführung | 90°-Winkel |
| Maße der Platte | 23 × 85 mm, Lochabstand 73 mm |

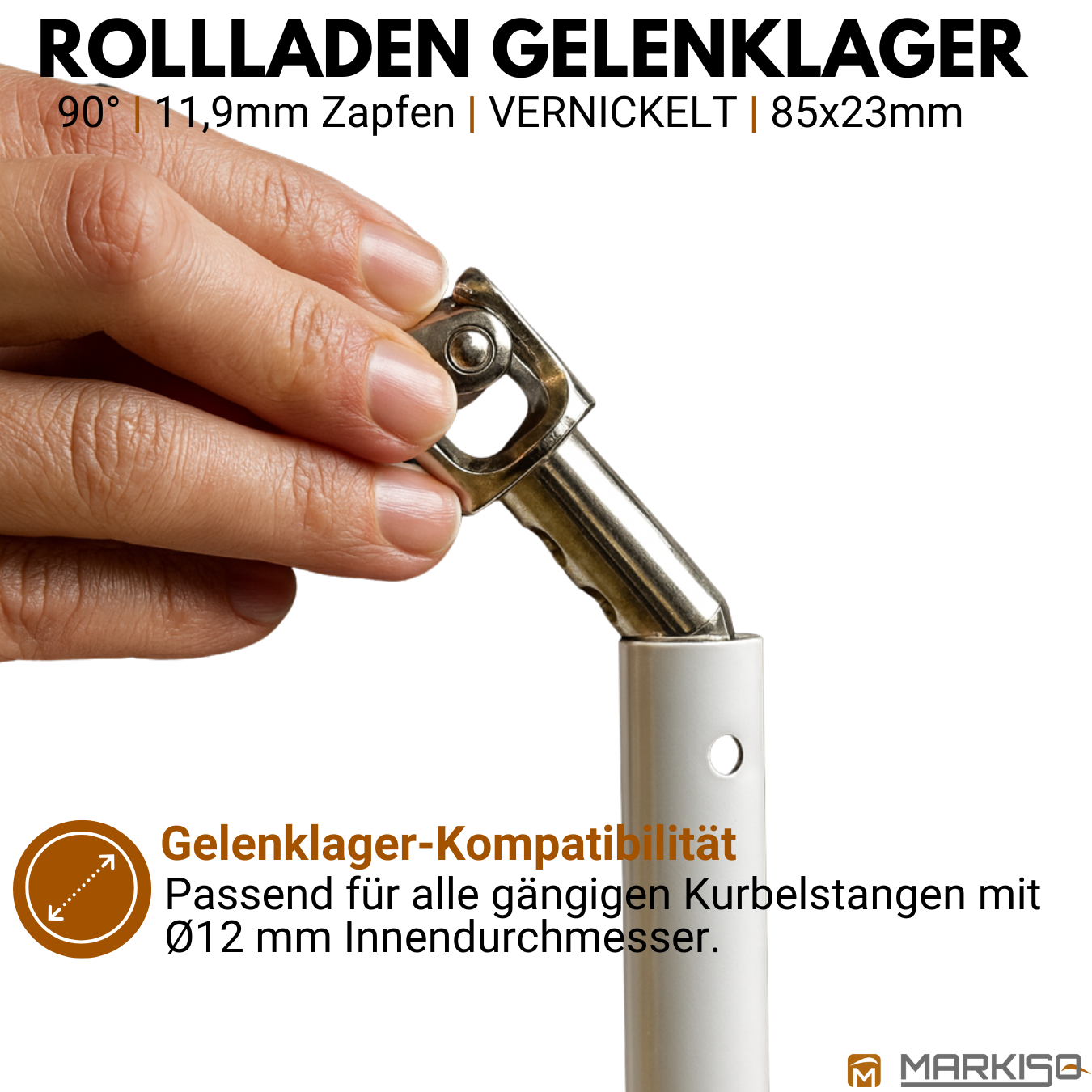

| Zapfen | Ø12 mm |
| Anschluss | 4-Kant oder 6-Kant (6 mm, 300 mm kürzbar) |
| Material | Vernickelter / Zinkdruckguss |
| Welle / Antrieb | Innenvierkant oder Innensechskant |

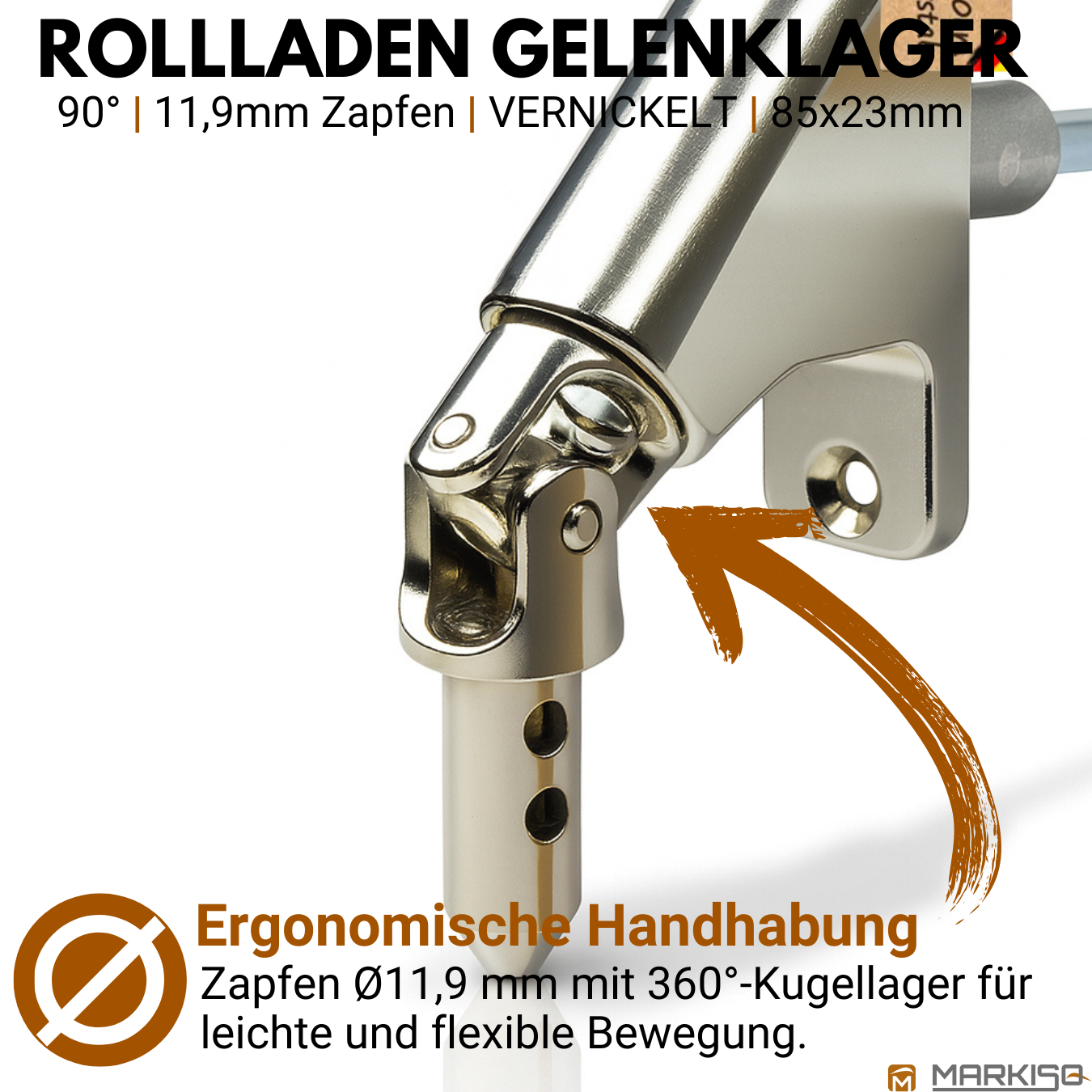

| Lagerung | Kugellager-Drehung, POM-Büchsen |
| Stifte | Edelstahl (rostfrei) |
| Einsatzbereich | Innen- und Außenbereich |

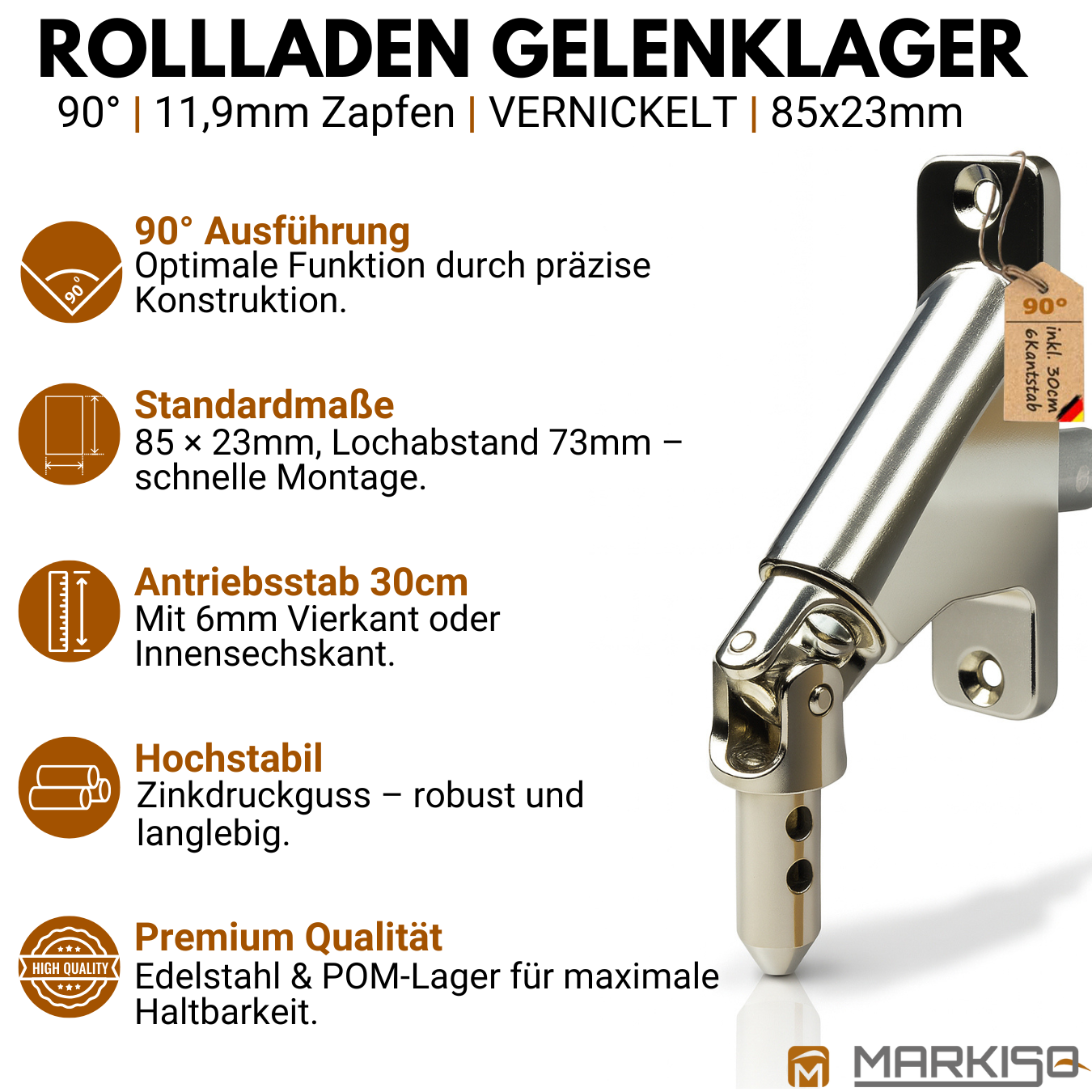

Vorteile des Rolladen Gelenklagers
-
✅ Präzise 90°-Ausführung – für optimale Kraftübertragung
-
✅ Kompatibel mit 4-Kant & 6-Kant (6 mm) – universell einsetzbar
-
✅ Einfache Montage – Standardmaß 23×85 mm für schnellen Einbau
-
✅ Langlebig & robust – Zinkdruckguss, vernickelt oder pulverbeschichtet
-
✅ Leichtgängige Bewegung – Kugellager und POM-Büchsen reduzieren Reibung
-
✅ Rost- & witterungsbeständig – ideal für Innen- und Außeneinsatz
Fazit – Stabilität trifft Präzision
Das Rolladen Gelenklager 90° ist die perfekte Wahl für alle, die auf Qualität, Funktionalität und Langlebigkeit setzen.
Es überzeugt durch seine präzise Passform, den robusten Aufbau und die leichte Montage – ein echtes Handwerkerprodukt für höchste Ansprüche.
Entdecken Sie das Kurbelgelenk 90° jetzt auf markiso.de und profitieren Sie von dauerhafter Zuverlässigkeit bei jedem Rollladensystem.
 |

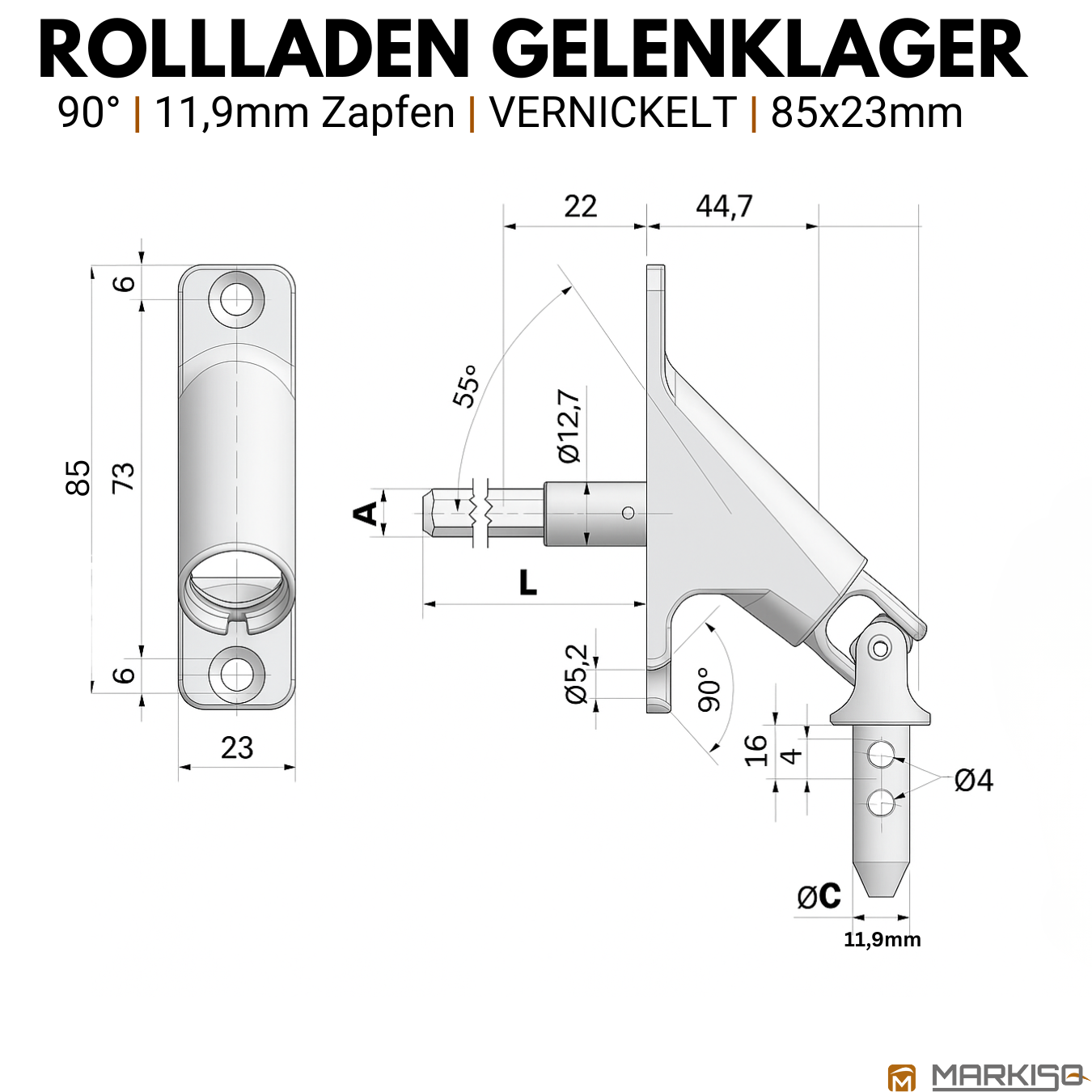

Bemaßung
Maße der Gelenkplatte sowie Zapfen bitte aus der Zeichnung entnehmen.

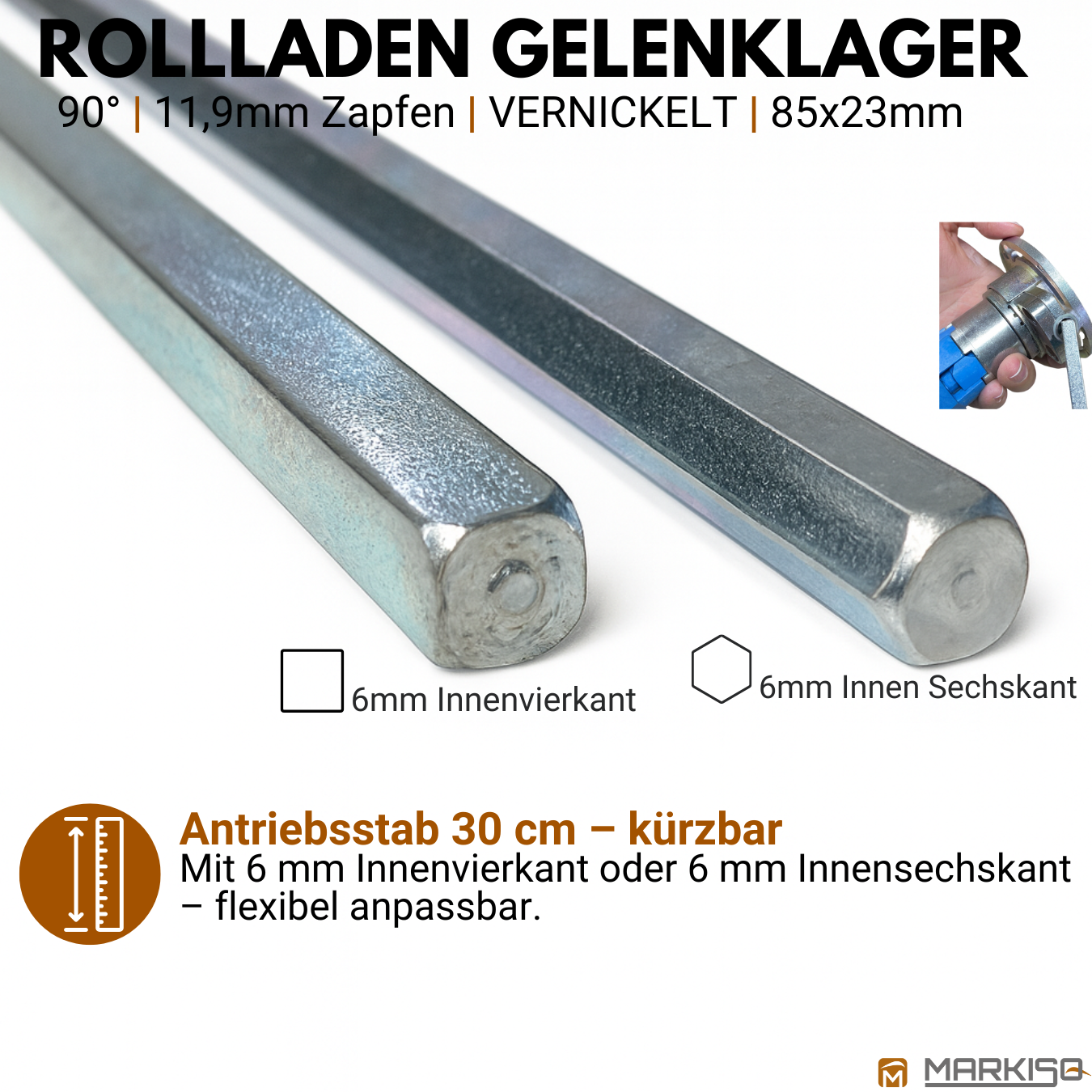

STIFT (unten) bitte bei der Bestellung auswählen
|
| |
 |  |
| 4 KANT - 6mm - 300 mm (kürzbar) | 6 KANT - 6mm - 300 mm (kürzbar) |
