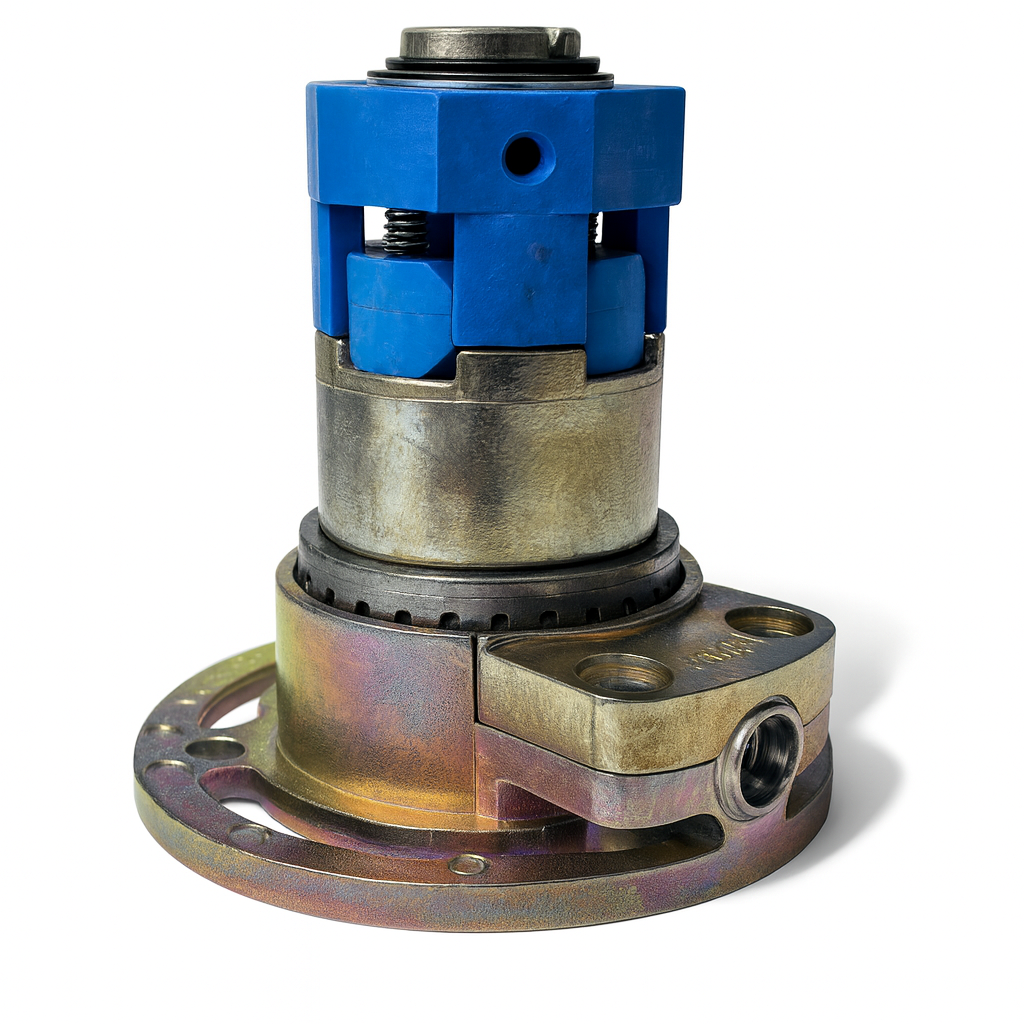

Kegelradgetriebe für Rolladen | 2:1

ab 41,90 € *

inkl. MwSt. zzgl. Versandkosten

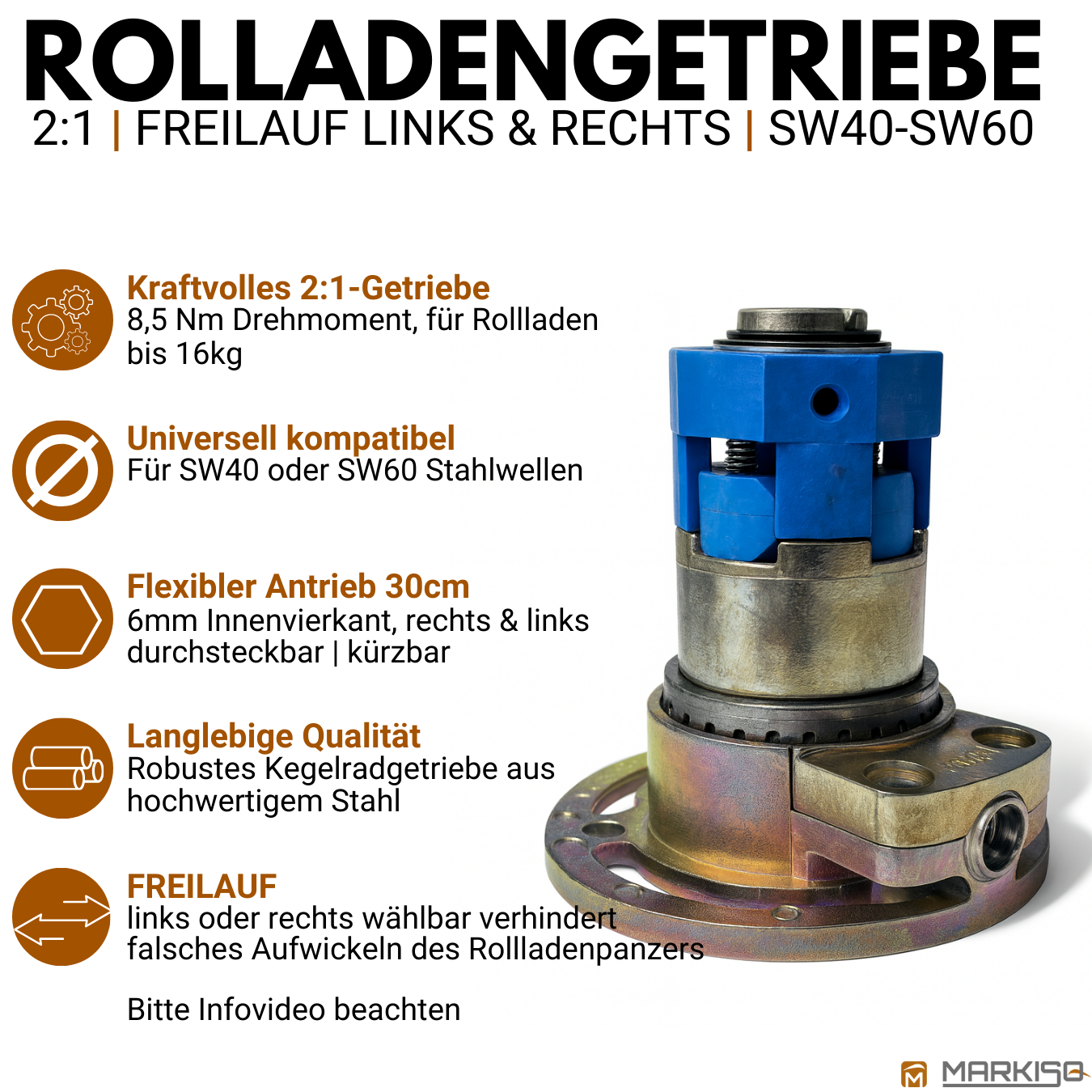

Das Wichtigste im Überblick:

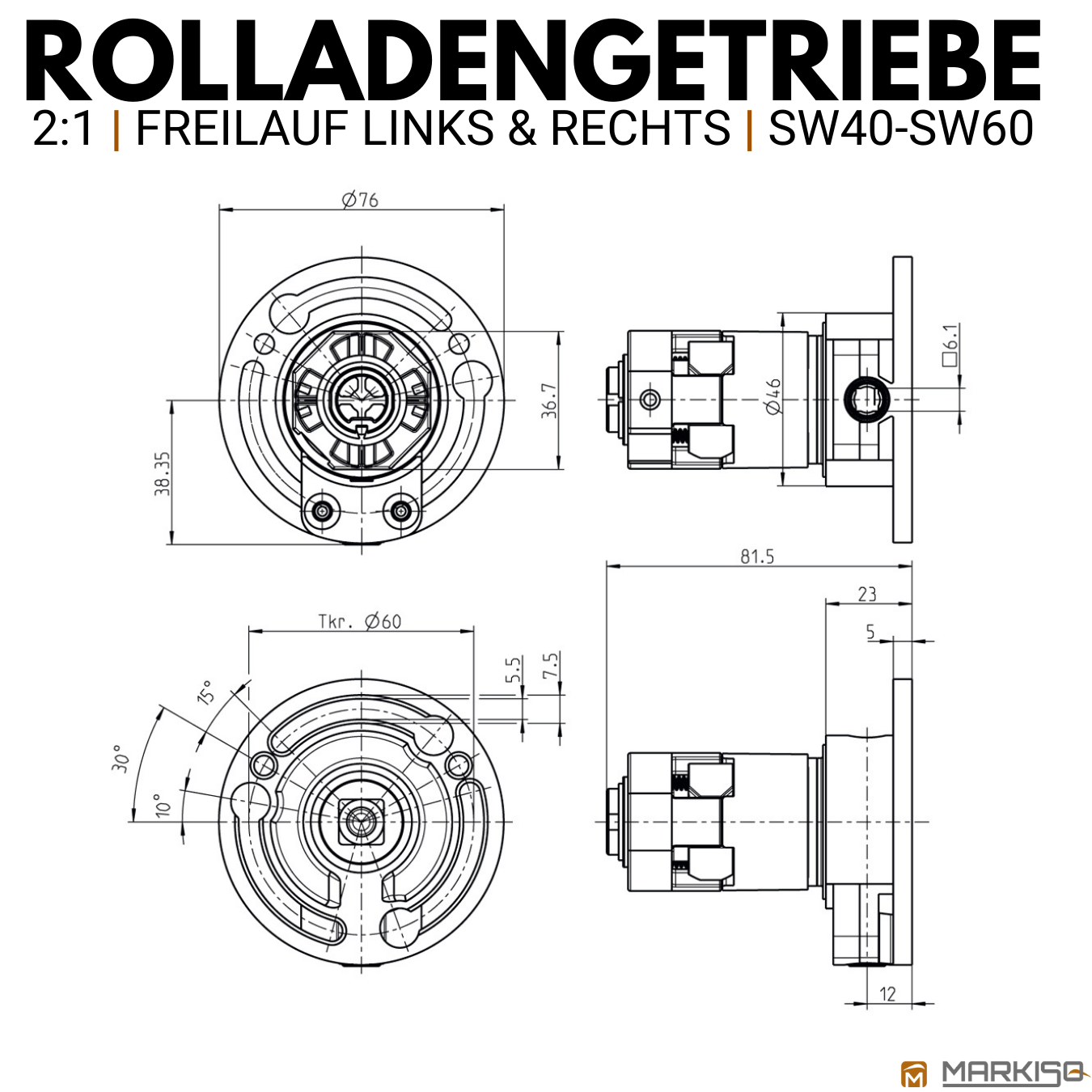

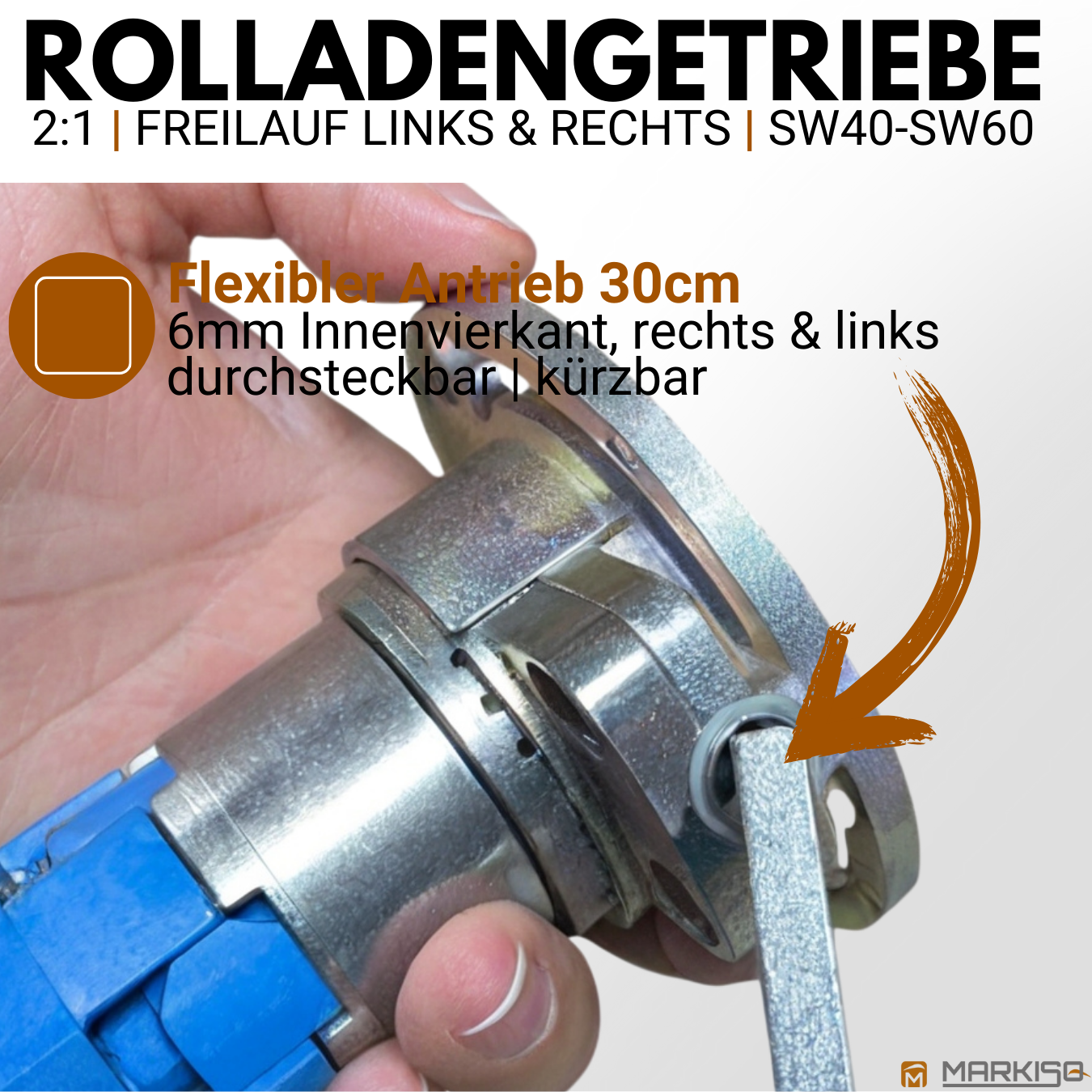

  • Für Rollläden | Untersetzung 2:1 / 7 Nm / Innenvierkant 6mm
  • Für Rollladenbehänge bis maximal 16 KG

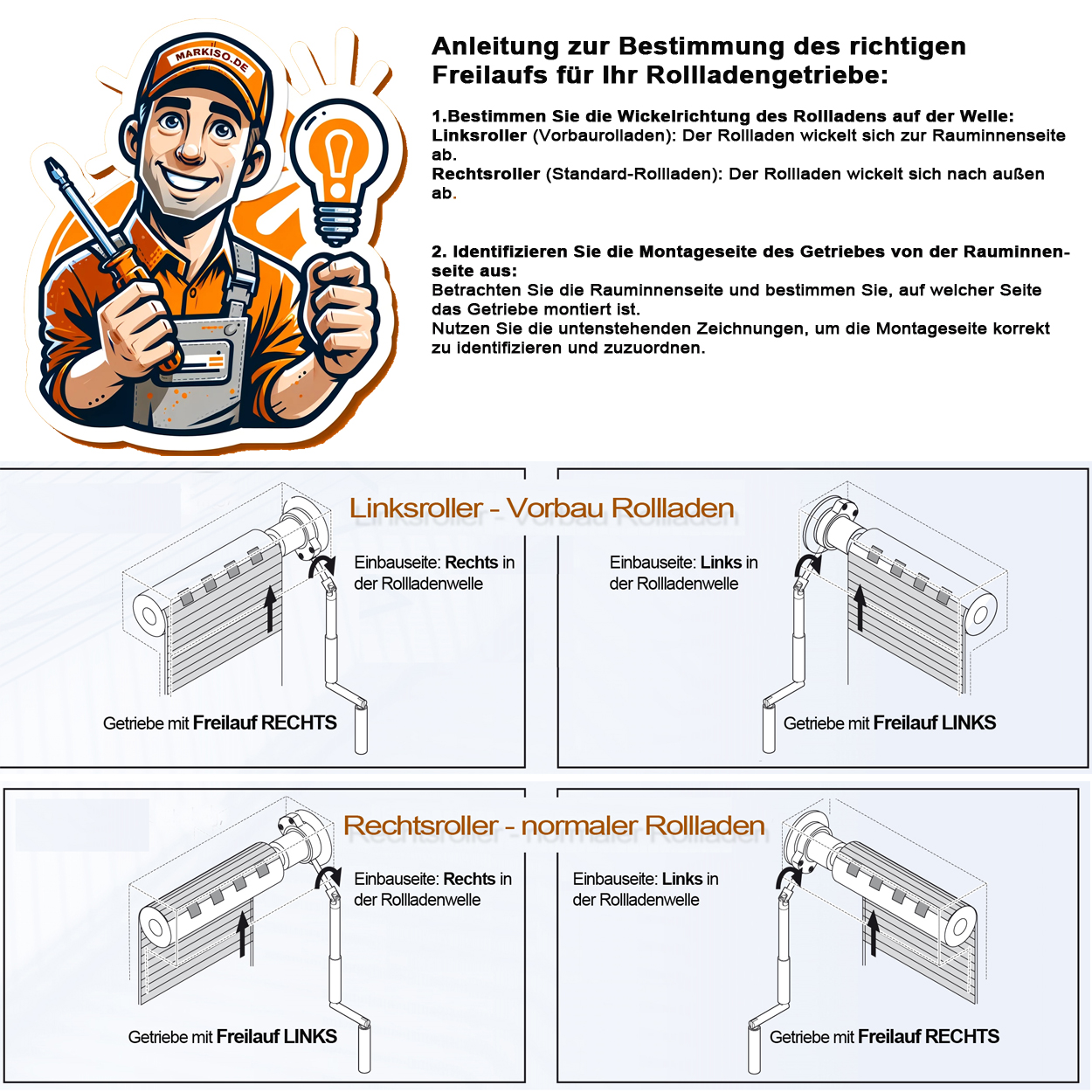

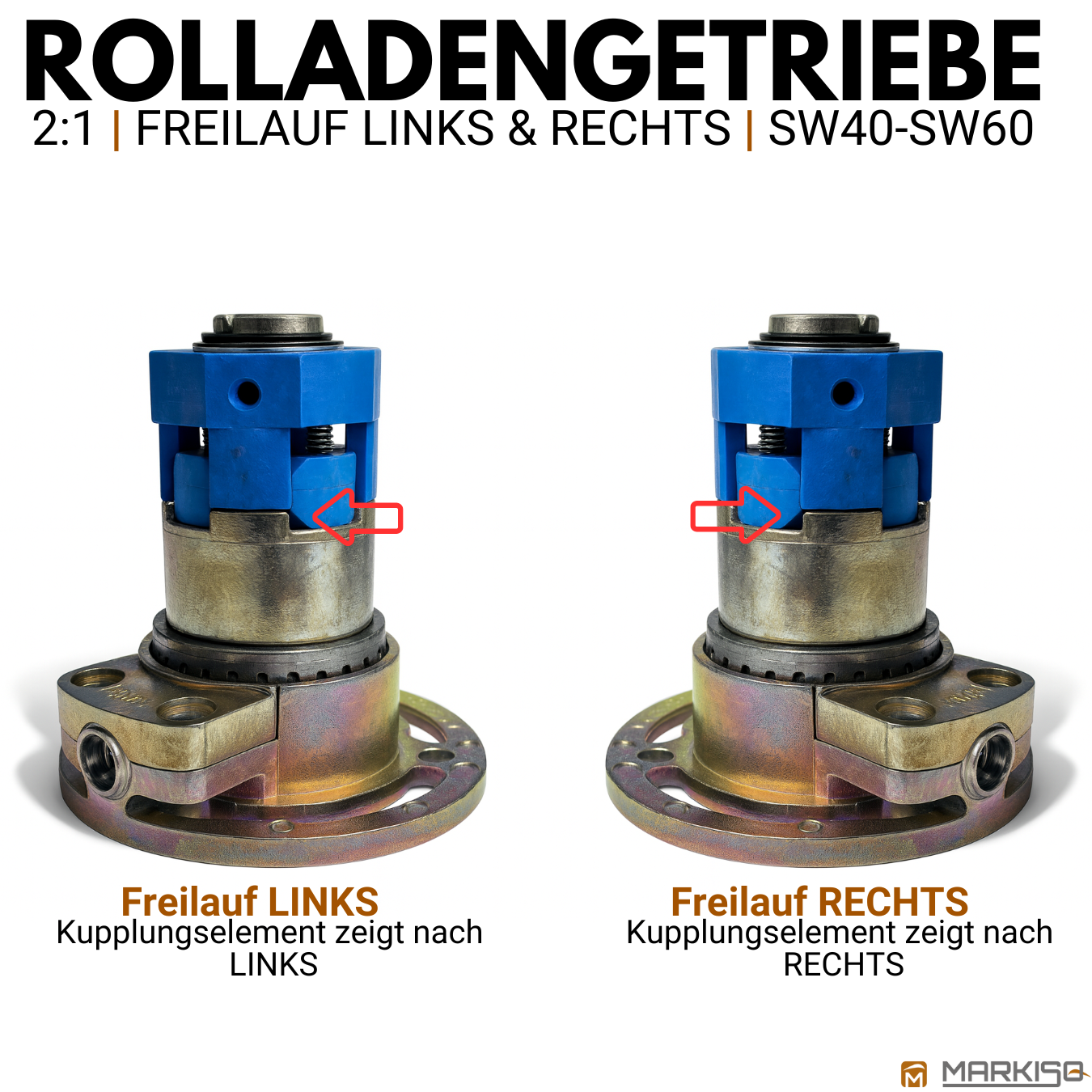

  • Linkslauf oder Rechtslauf frei wählbar

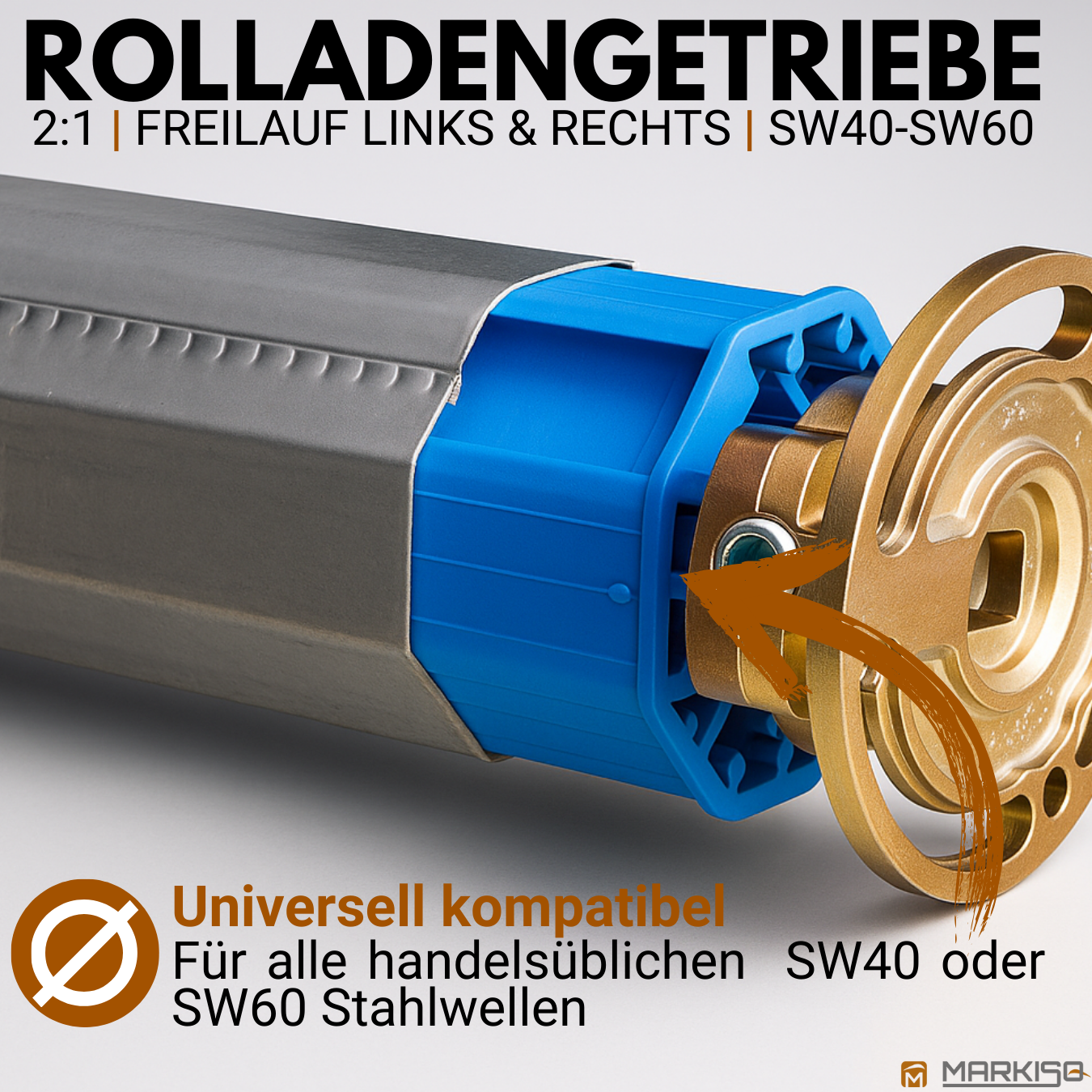

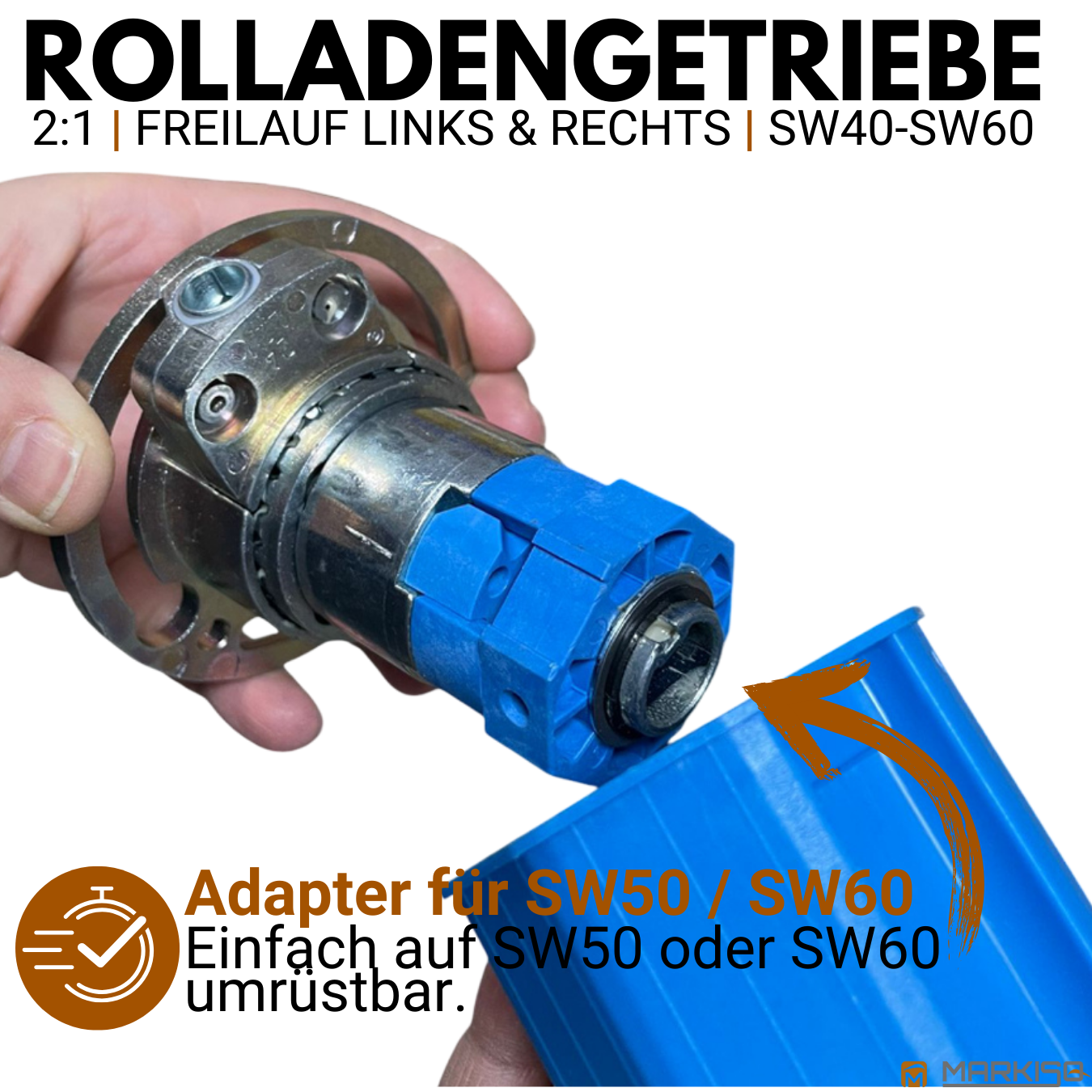

  • SW40 oder SW60 frei wählbar
  • Sicherheit : Freilauf verhindert falsches Aufwickeln des Rollladenpanzers

Freilauf:

Welle:

  • 30647
  • NEW-28777
  Erleben Sie höchste Bedienkomfort und maximale Sicherheit mit unserem Kegelradgetriebe... mehr
Produktinformationen "Kegelradgetriebe für Rolladen | 2:1"



Erleben Sie höchste Bedienkomfort und maximale Sicherheit mit unserem Kegelradgetriebe mit 2:1 Untersetzung. Dieses Spitzenprodukt aus dem Hauser Geiger in Handwerkerqualität setzt neue Maßstäbe in puncto Bediensicherheit und Komfort. Dank des einzigartigen Bremsfreilaufs wird die Bedienung leichtgängiger und der Wirkungsgrad verbessert. Die integrierte Auflaufkupplung sorgt dafür, dass der Rollladen nicht falsch herum aufgewickelt wird und Verletzungen oder Schäden verhindert werden. Überzeugen Sie sich selbst von der langen Lebensdauer unseres Kegelradgetriebes."

Unser Kegelradgetriebe ist auf mehr als !!! 10.000 !!! Bewegungen ausgelegt, somit ist eine sehr lange Lebensdauer garantiert.




Montageanleitung Rolladengetriebe



Schritt 1 Werkzeug bereitstellen

Bereiten Sie alle notwendigen Werkzeuge wie Schraubendreher, Maulschlüssel und evtl. eine Bohrmaschine vor.

Schritt 2 Rolladen runter lassen

Lassen Sie den Rolladen komplett herunter, damit Sie an das Getriebe herankommen.

Schritt 3 Kurbelgelenk und Kurbel abmontieren

Entfernen Sie das Kurbelgelenk und die Kurbel von der Wand. Öffnen Sie den Rolladenkasten, um an die Rolladenwelle zu gelangen.

Schritt 4 Rolladenpanzer demontieren

Trennen Sie den Rolladenpanzer von der Welle. In den meisten Fällen wird er mit Aufhängefedern montiert sein.

Schritt 5 Welle herausnehmen

Ziehen Sie die Welle aus dem Wandlager auf der gegenüberliegenden Seite des Getriebes. Nachdem die Welle von dem Getriebe getrennt ist, können Sie es von der Wand entfernen. Beachten Sie, dass das Getriebe evtl. mit einer Schraube an der Welle befestigt ist. Entfernen Sie die Schraube, um das defekte Getriebe von der Welle zu lösen.

Schritt 6 Neues Getriebe anbringen

 Stellen Sie sicher, dass die Öffnung des Antriebsstabs genau an derselben Stelle wie beim alten Getriebe ist. Montieren Sie das neue Getriebe an der Wand.

Schritt 7 Welle wieder montieren

Montieren Sie die Welle zurück und führen Sie alle weiteren Schritte entsprechend der Demontage durch.

Schritt 8 Rolladenpanzer wieder montieren

Befestigen Sie den Rolladenpanzer wieder an der Welle und schließen Sie den Rolladenkasten.

Schritt 9 Kurbel und Kurbelgelenk montieren

Schrauben Sie die Kurbel und das Kurbelgelenk wieder an der Wand an.

Schritt 10 Funktionsprüfung

Überprüfen Sie die Funktion des neuen Rolladengetriebes und stellen Sie sicher, dass es den Rolladen problemlos an der gewünschten Position hält.




Rolladengetriebe 2:1
Rolladengetriebe 2:1
Rolladengetriebe 2:1
Kegelradgetriebe 2:1          Kegelradgetriebe 2:1



Untersetzung
Welle
Zugkraft
2:1
SW40
16 kg
3:1
SW40
21 kg
3:1
SW60
16 kg
4:1
SW40
28 kg
4:1
SW60
21 kg
5:1
SW40/60
35/25 kg





Downloadbereich Geiger Antriebstechnik

Montage- & Bedienungsanleitungen bitte auf

das Foto klicken
