Öse Markisenöse Fleischerhaken | 10 - 16 mm

8,99 € *

inkl. MwSt. zzgl. Versandkosten

Das Wichtigste im Überblick:

  • Zinköse für Markisenkurbel mit Fleischerhaken
  • Bohrungen Ø 10mm | 12mm | 16mm
  • Inkl. Spannstift
  • Hochwertige Ausführung | Hergestellt in Deutschland
  • Fragen oder telefonische Bestellung : 07144 33 45 125

Bohrung Öse:

  • 30512
  • NEW-28642
.mk2225-product { font-family: Arial, Helvetica, sans-serif; color: #333333; line-height:... mehr
Produktinformationen "Öse Markisenöse Fleischerhaken | 10 - 16 mm"

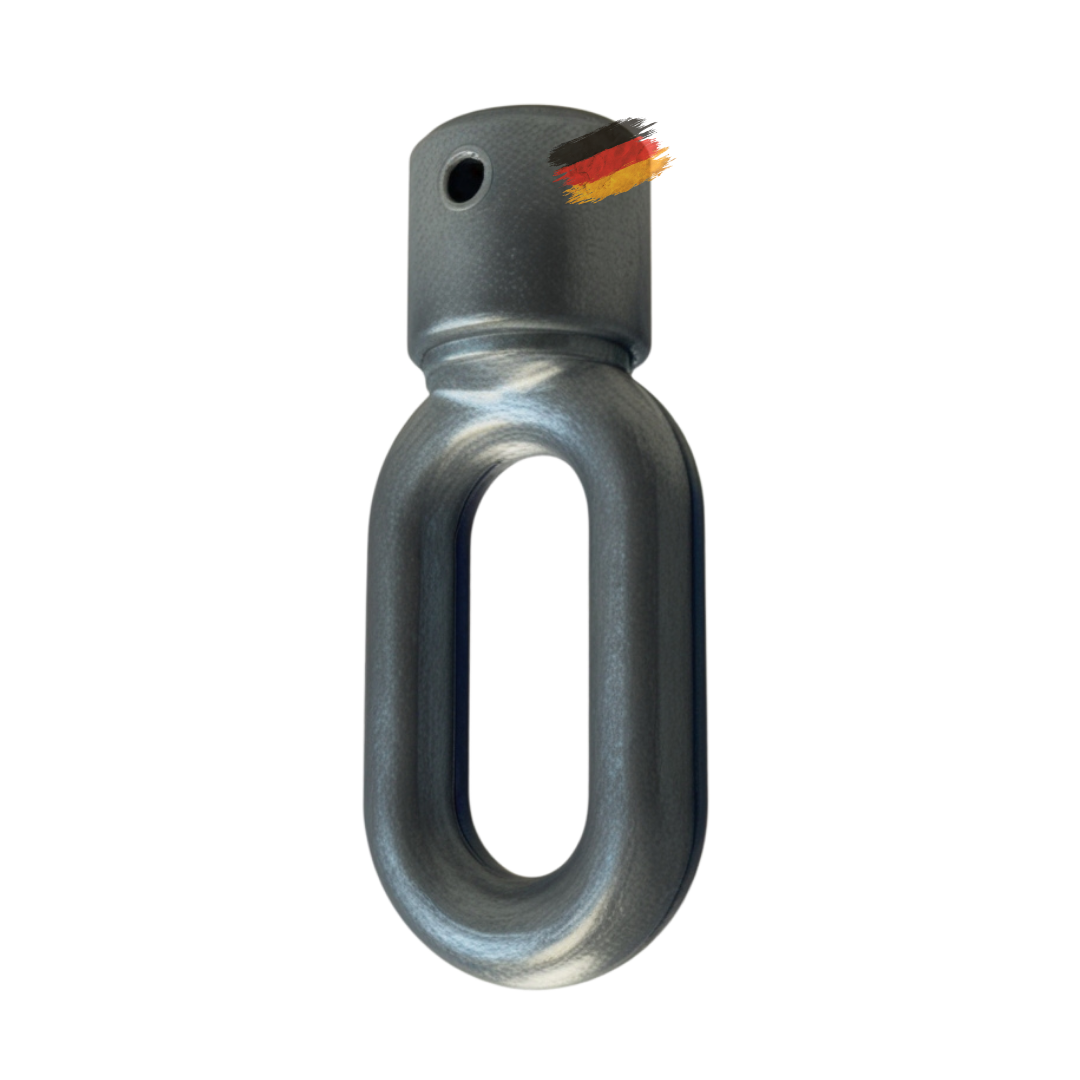

Markisenöse für Fleischerhaken – Zinköse oval (Kurbelöse) mit Bohrung 10, 12 oder 16 mm

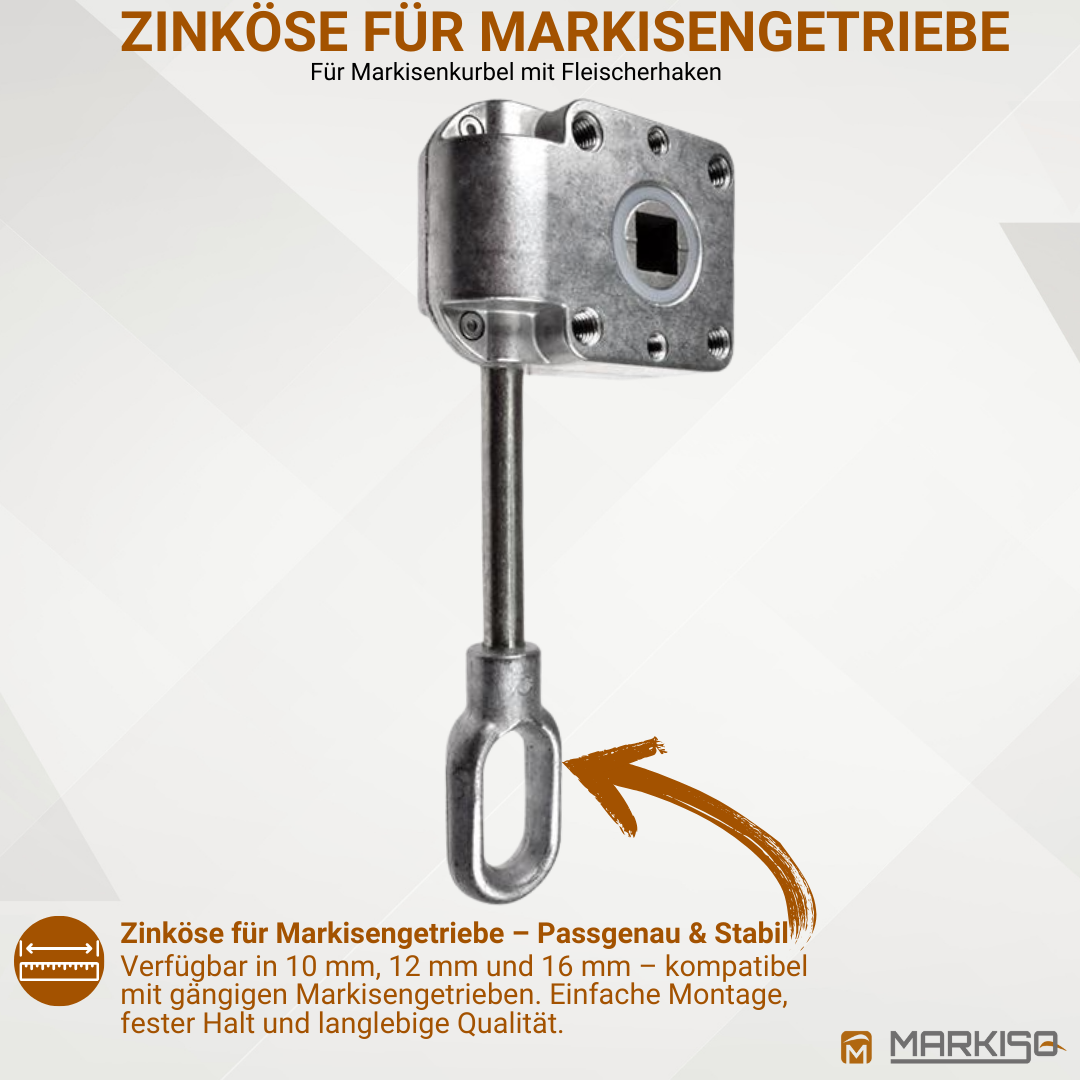

Die Markisenöse – auch Kurbelöse, Zinköse oder Ovalöse genannt – ist der Anschluss für die Markisenkurbel. Sie sitzt am Kurbelgetriebe Ihrer Markise und nimmt den Fleischerhaken der Kurbelstange auf. Ist die Öse ausgeschlagen oder gebrochen, lässt sie sich einzeln als Ersatzöse austauschen.

Die ovale Öse aus Zinkdruckguss ist mit einer Bohrung von 10, 12 oder 16 mm erhältlich. Ein Spiralspannstift zur Sicherung der Öse ist im Lieferumfang enthalten. Eine Montageanleitung zum Download zeigt Schritt für Schritt, wie Sie die defekte Öse austauschen und den benötigten Durchmesser bestimmen.

Wichtig vor dem Kauf: Welche Bohrung brauchen Sie?

Die Öse gibt es mit einer Bohrung von 10, 12 oder 16 mm. Am sichersten bestimmen Sie den Durchmesser so: Spannstift der alten Öse herausschlagen, alte Öse abziehen und die Bohrung messen. Das genaue Vorgehen steht in der Montageanleitung (PDF).

Diese Öse ist für Markisenkurbeln mit Fleischerhaken gedacht. Für einen Kugelhaken benötigen Sie eine Kugelöse.

Ihre Vorteile auf einen Blick:

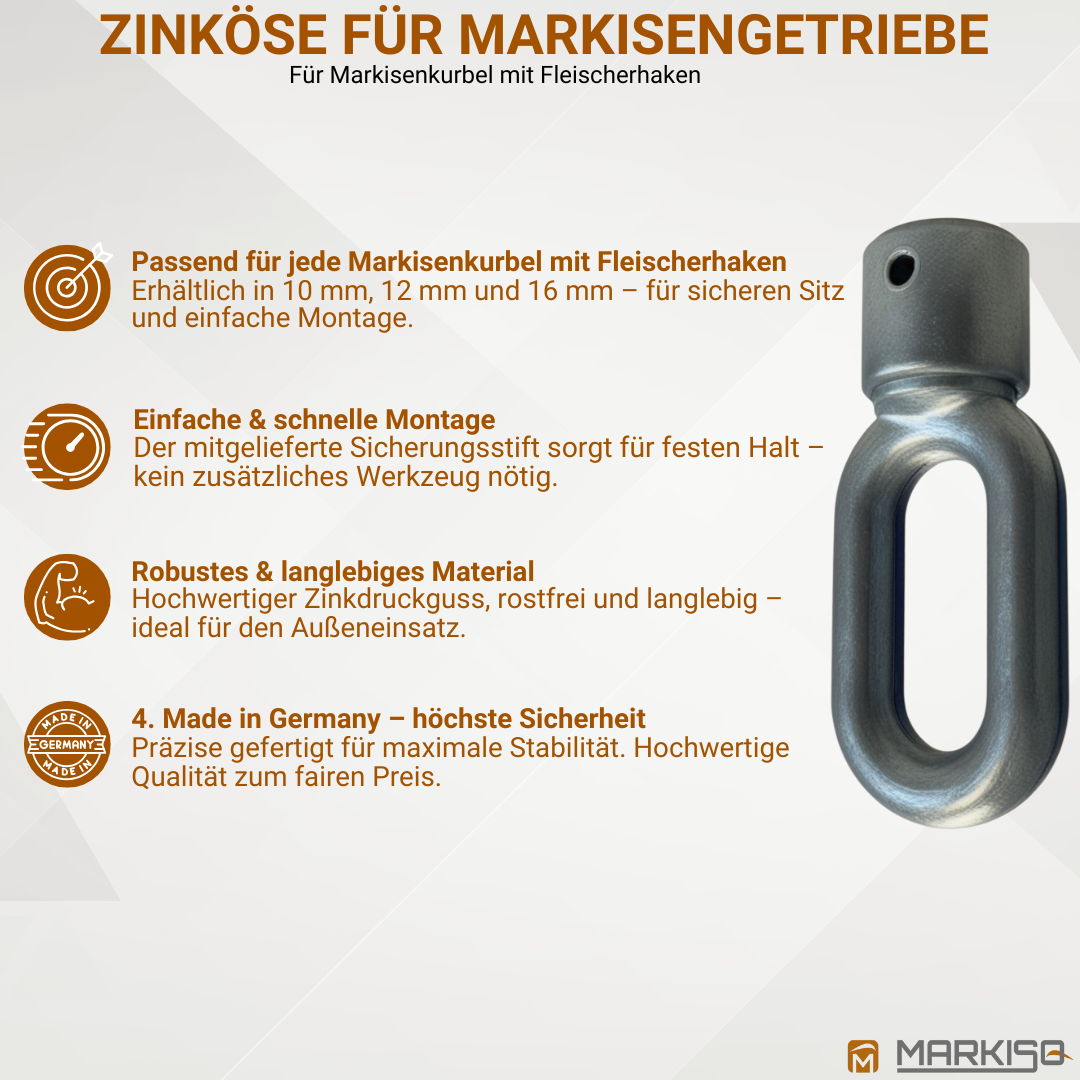

  • Ovale Zinköse für Markisenkurbeln mit Fleischerhaken
  • Drei Bohrungen zur Wahl: 10, 12 und 16 mm

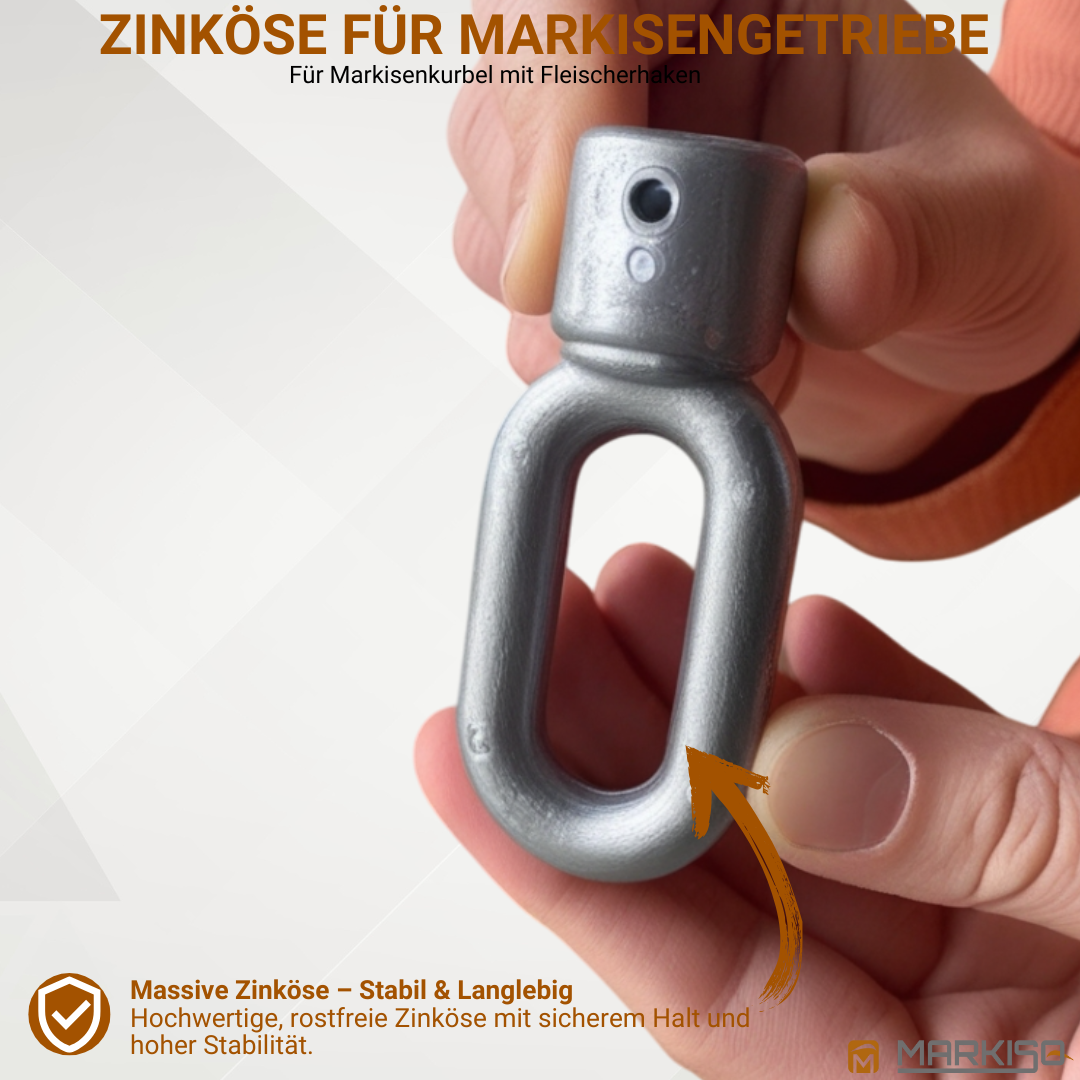

  • Robuster Zinkdruckguss

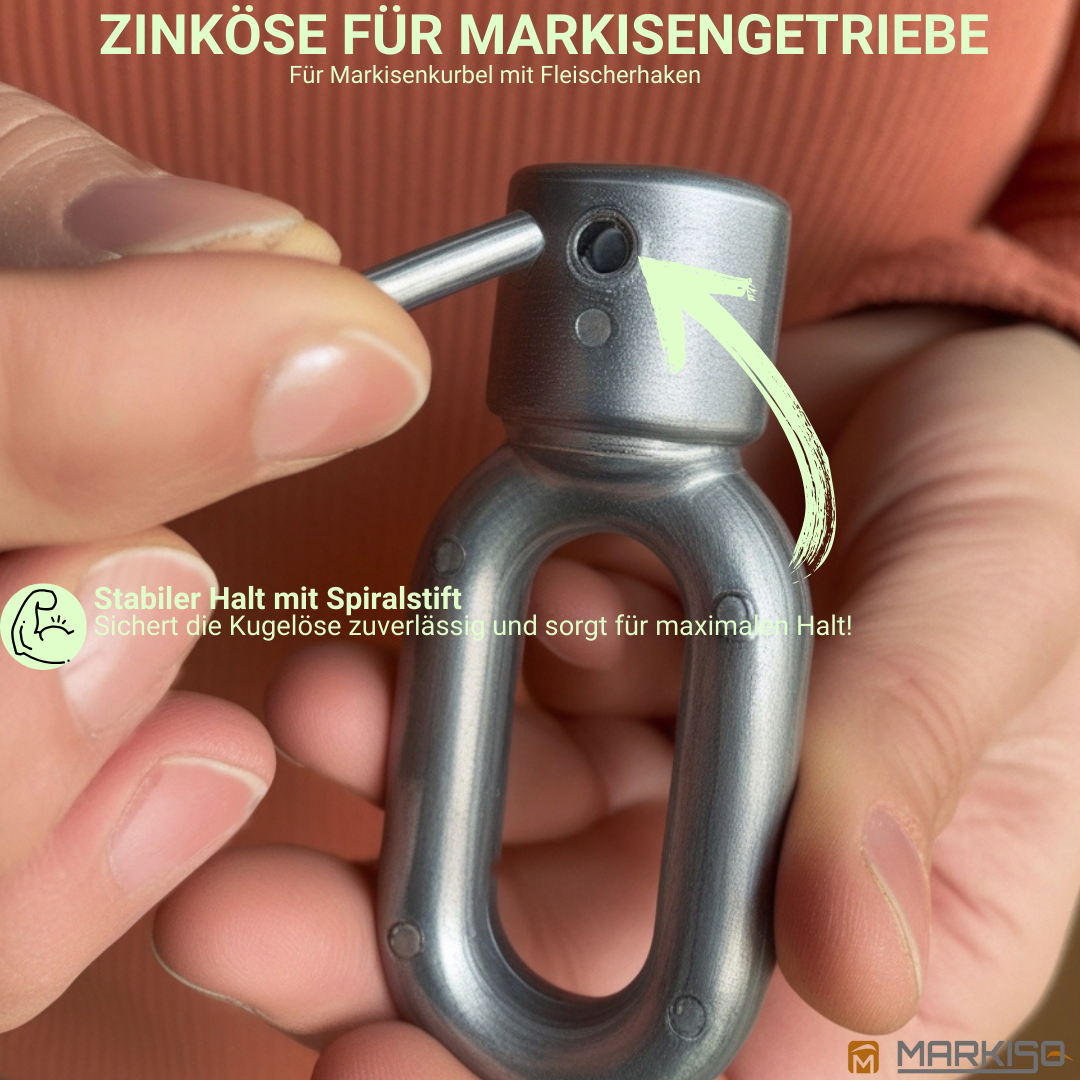

  • Spiralspannstift im Lieferumfang enthalten
  • Austausch ohne Spezialwerkzeug – Durchschlag und Hammer genügen
  • Montageanleitung als PDF zum Download
  • Hergestellt in Deutschland

Varianten im Überblick

Bohrung Querbohrung Spannstift (im Lieferumfang) Hersteller-Art.-Nr.

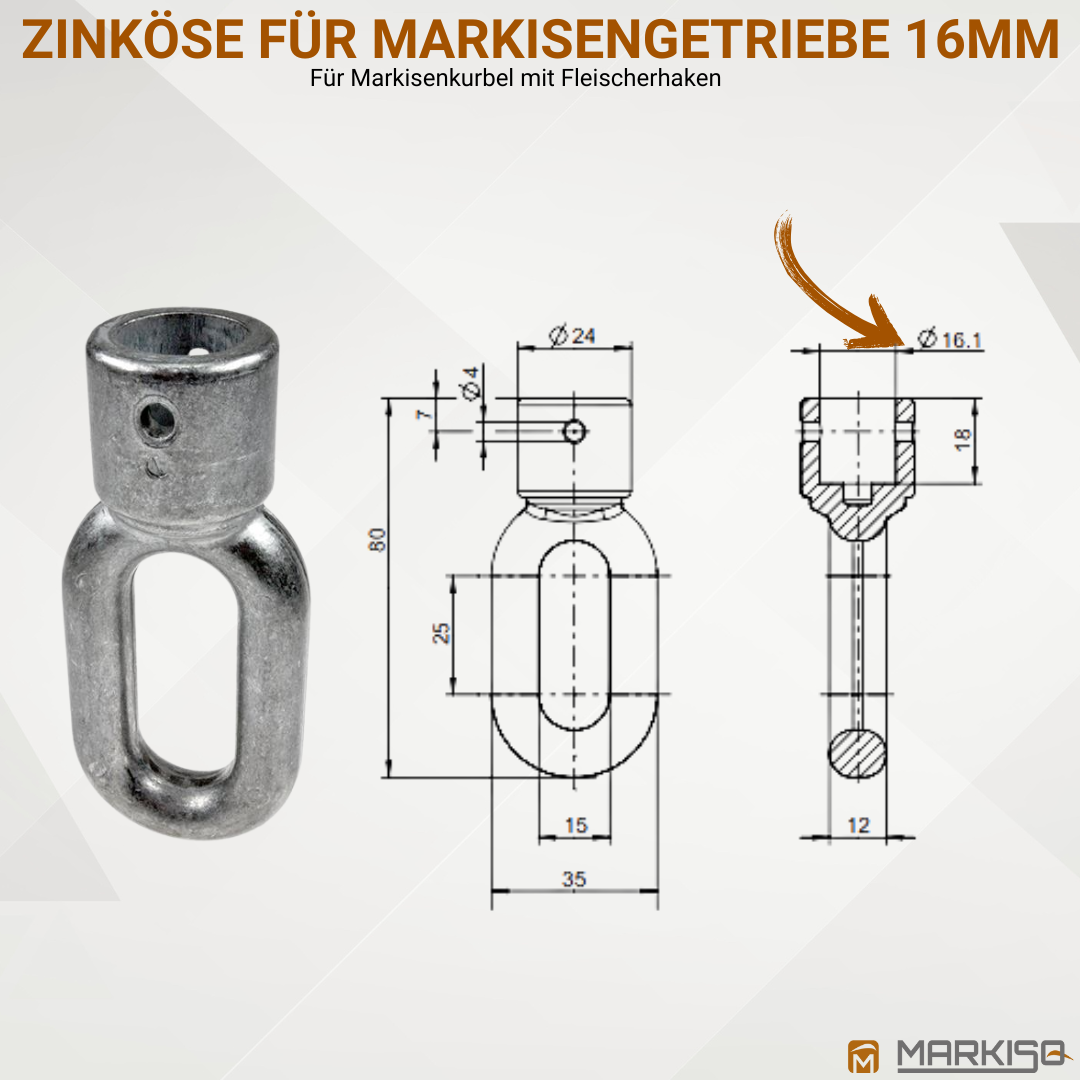

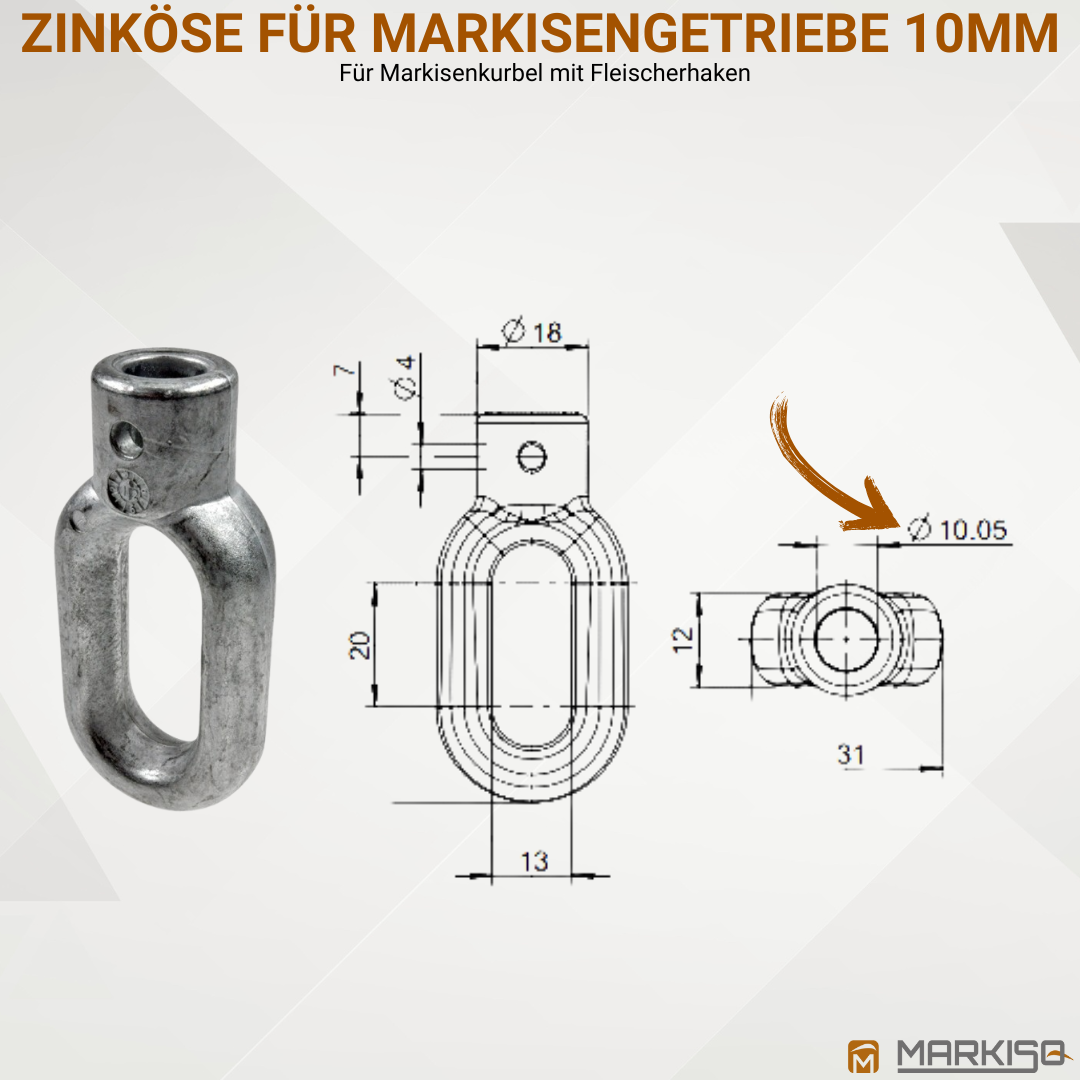

Ø 10 mm, rund Ø 4 mm Spiralspannstift 4 × 18 mm 418K001
Ø 12 mm, rund Ø 4 mm Spiralspannstift 4 × 18 mm 418K002
Ø 16 mm, rund Ø 4 mm Spiralspannstift 4 × 24 mm 420K003

Welchen Durchmesser (10, 12 oder 16 mm) brauche ich?

Maßgeblich ist die Bohrung der Öse, mit der sie auf die Achse am Kurbelgetriebe gesteckt wird. Entfernen Sie dazu den Spannstift, ziehen Sie die alte Öse ab und messen Sie ihre Bohrung, am besten mit einem Messschieber. Alternativ können Sie die Achse am Getriebe nachmessen. Wählen Sie die Öse mit dem passenden Durchmesser: Ist die Bohrung zu groß, wackelt die Öse, ist sie zu klein, lässt sie sich nicht aufschieben. Liegt Ihr Messwert zwischen den angebotenen Größen, sprechen Sie uns bitte an.

Fleischerhaken oder Kugelhaken – welche Markisenöse passt?

Markisenkurbeln gibt es mit unterschiedlichen Haken. Der Fleischerhaken gehört zur ovalen Öse (Zinköse), der Kugelhaken zur Kugelöse. Entscheidend ist also die Form Ihrer Kurbel bzw. der alten Öse. Passende Kurbeln mit Fleischerhaken finden Sie verzinkt oder pulverbeschichtet in Grau oder Weiß. Für Markisen mit Kugelöse gibt es die Markisenkurbel mit Kugelhaken.

Markisenöse austauschen – so geht’s in Kürze

  1. Spannstift seitlich mit Durchschlag und Hammer herausschlagen.
  2. Alte Öse von der Achse abziehen und die Bohrung messen.
  3. Neue Öse mit passender Bohrung aufsetzen, sodass die Querbohrungen fluchten.
  4. Neuen Spannstift einschlagen, bis er bündig sitzt.

Prüfen Sie beim Austausch auch den Haken der Kurbelstange: Ein ausgeschlagener Haken beschädigt eine neue Öse schnell wieder. Beschränken Sie sich auf den Austausch der Öse – Gelenkarme, Tuchwelle und Getriebe stehen unter Spannung und gehören in die Hände eines Fachbetriebs. Die ausführliche Anleitung mit Werkzeugliste und Hinweisen steht als PDF bereit.

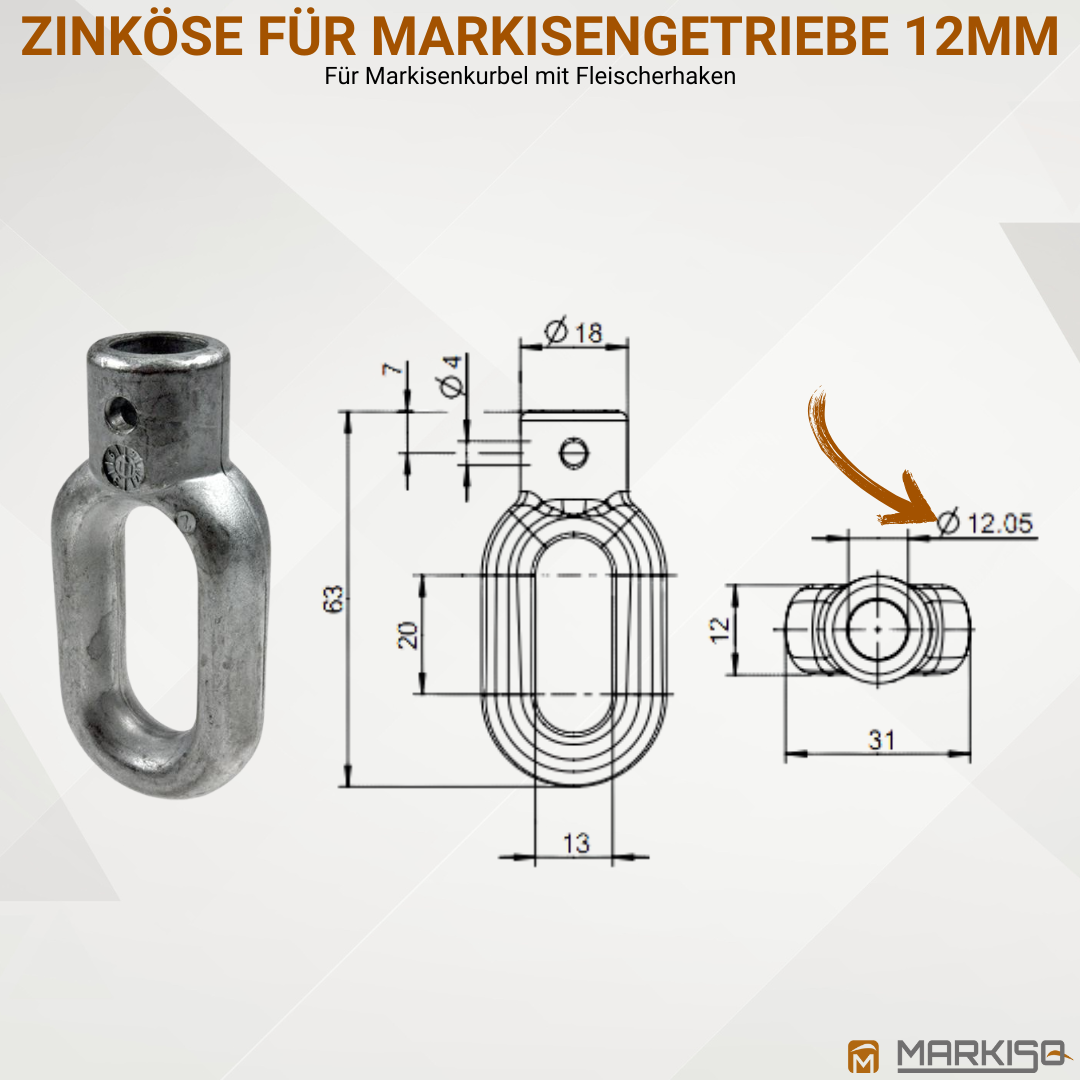

Technische Daten

Eigenschaft Technische Daten
Produkt Markisenöse, ovale Öse (Zinköse, Kurbelöse) für Fleischerhaken
Material Zinkdruckguss
Bohrung Ø 10 mm, Ø 12 mm oder Ø 16 mm (rund)
Querbohrung Ø 4 mm
Maße 60 mm Länge × 38 mm Breite
Geeignet für Markisenkurbeln mit Fleischerhaken
Lieferumfang 1 Öse, 1 Spiralspannstift (4 × 18 mm bei 10 und 12 mm, 4 × 24 mm bei 16 mm)
Herstellung Deutschland
Artikelnummer NEW-28642

Downloads

Laden Sie die Montageanleitung zum Austausch einer defekten Markisenöse als PDF herunter.

Montageanleitung herunterladen (PDF)
Bitte vor der Bestellung beachten:
  • Bohrung messen: Bestimmen Sie den Durchmesser (10, 12 oder 16 mm) an der ausgebauten alten Öse oder an der Achse des Kurbelgetriebes.
  • Hakenform prüfen: Die ovale Öse passt zu Markisenkurbeln mit Fleischerhaken. Bei Kugelhaken wird eine Kugelöse benötigt.
  • Im Lieferumfang sind eine Öse und ein Spannstift enthalten – die Markisenkurbel gehört nicht dazu.
  • Tauschen Sie nur die Öse. Arbeiten an Gelenkarm, Tuchwelle und Getriebe gehören in die Hände eines Fachbetriebs.

Häufige Fragen zur Markisenöse für Fleischerhaken

Welche Markisenöse passt zu meiner Markise?

Zwei Dinge entscheiden: die Form der Öse und der Durchmesser der Bohrung. Für eine Kurbel mit Fleischerhaken benötigen Sie eine ovale Öse (Zinköse). Die Bohrung messen Sie an der alten Öse oder an der Getriebeachse (10, 12 oder 16 mm).

Wie finde ich heraus, ob ich 10, 12 oder 16 mm brauche?

Schlagen Sie den Spannstift der alten Öse seitlich heraus, ziehen Sie die Öse ab und messen Sie ihre Bohrung mit einem Messschieber. Der Wert zeigt Ihnen den benötigten Durchmesser. Eine Schritt-für-Schritt-Anleitung finden Sie im PDF zum Download.

Wie tausche ich eine defekte Markisenöse aus?

Spannstift herausschlagen, alte Öse abziehen, neue Öse aufsetzen und den neuen Spannstift einschlagen. Werkzeug und Hinweise stehen in der Montageanleitung (PDF).

Ist ein Spannstift im Lieferumfang enthalten?

Ja. Im Lieferumfang ist ein Spiralspannstift enthalten: 4 × 18 mm bei der 10- und 12-mm-Öse, 4 × 24 mm bei der 16-mm-Öse.

Passt die Öse auch für eine Kurbel mit Kugelhaken?

Nein. Ein Kugelhaken gehört zur Kugelöse. Die ovale Zinköse ist für den Fleischerhaken gedacht.

Aus welchem Material besteht die Zinköse?

Die ovale Öse besteht aus Zinkdruckguss.

Brauche ich Spezialwerkzeug für den Austausch?

Nein. Ein Durchschlag und ein Hammer genügen, zum Messen ist ein Messschieber hilfreich.

Kann ich die Öse selbst tauschen?

Den Austausch der Öse können Sie in der Regel selbst durchführen. Arbeiten an Gelenkarm, Tuchwelle und Getriebe sollten Sie einem Fachbetrieb überlassen, da diese Teile unter Spannung stehen.

Wo finde ich die Montageanleitung?

Die Anleitung steht hier als PDF bereit: Montageanleitung Markisenöse austauschen (PDF).
