Rolladen Gelenklager | Gelenkplatte 90° Weiß

29,90 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Das Wichtigste im Überblick:

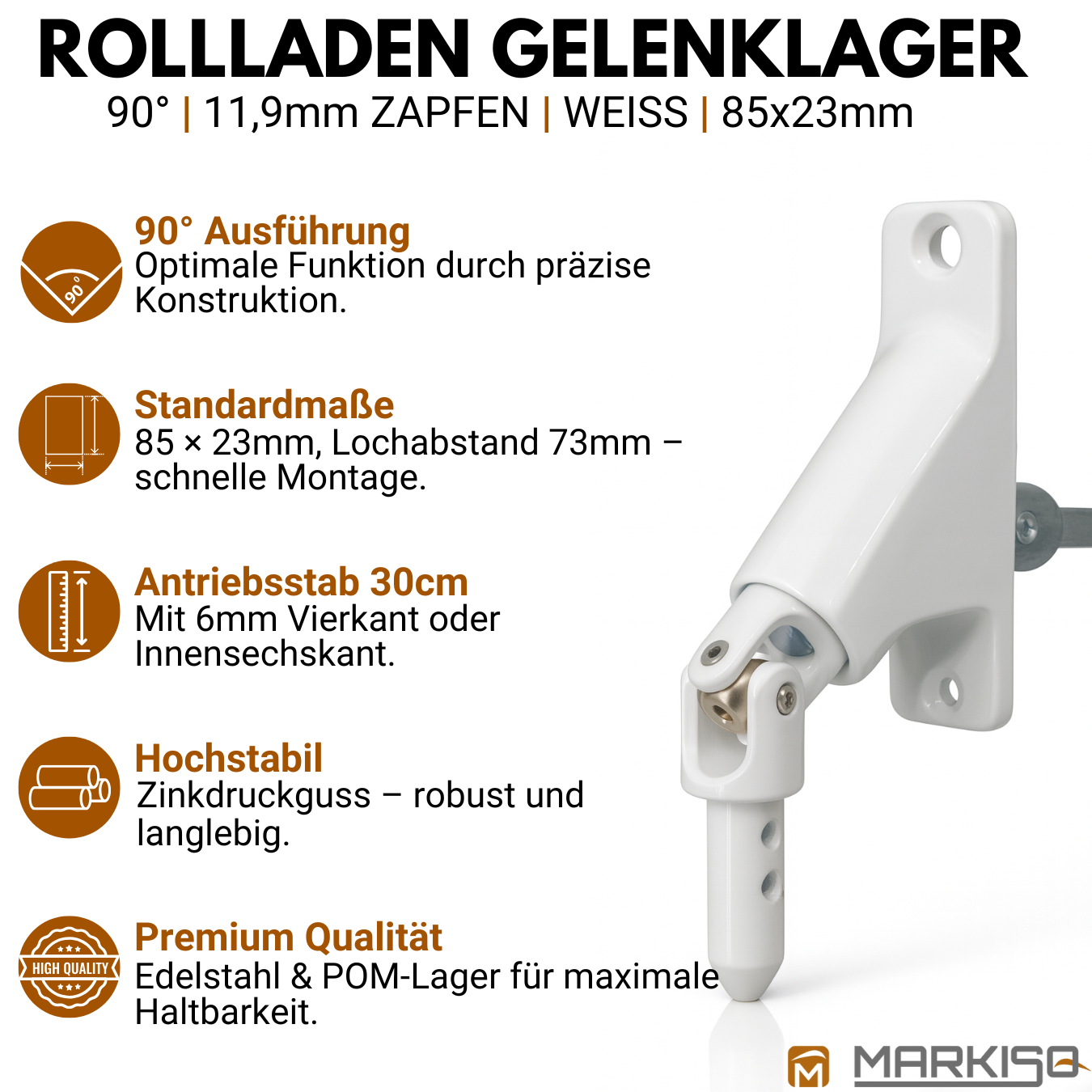

  • Kurbelgelenk 90° mit einer Gelenkplatte von 23x85 mm
  • Stift: Wählen Sie zwischen 4Kant oder 6 Kant mit einer Größe von 6mm (längenverstellbar bis 300 mm)

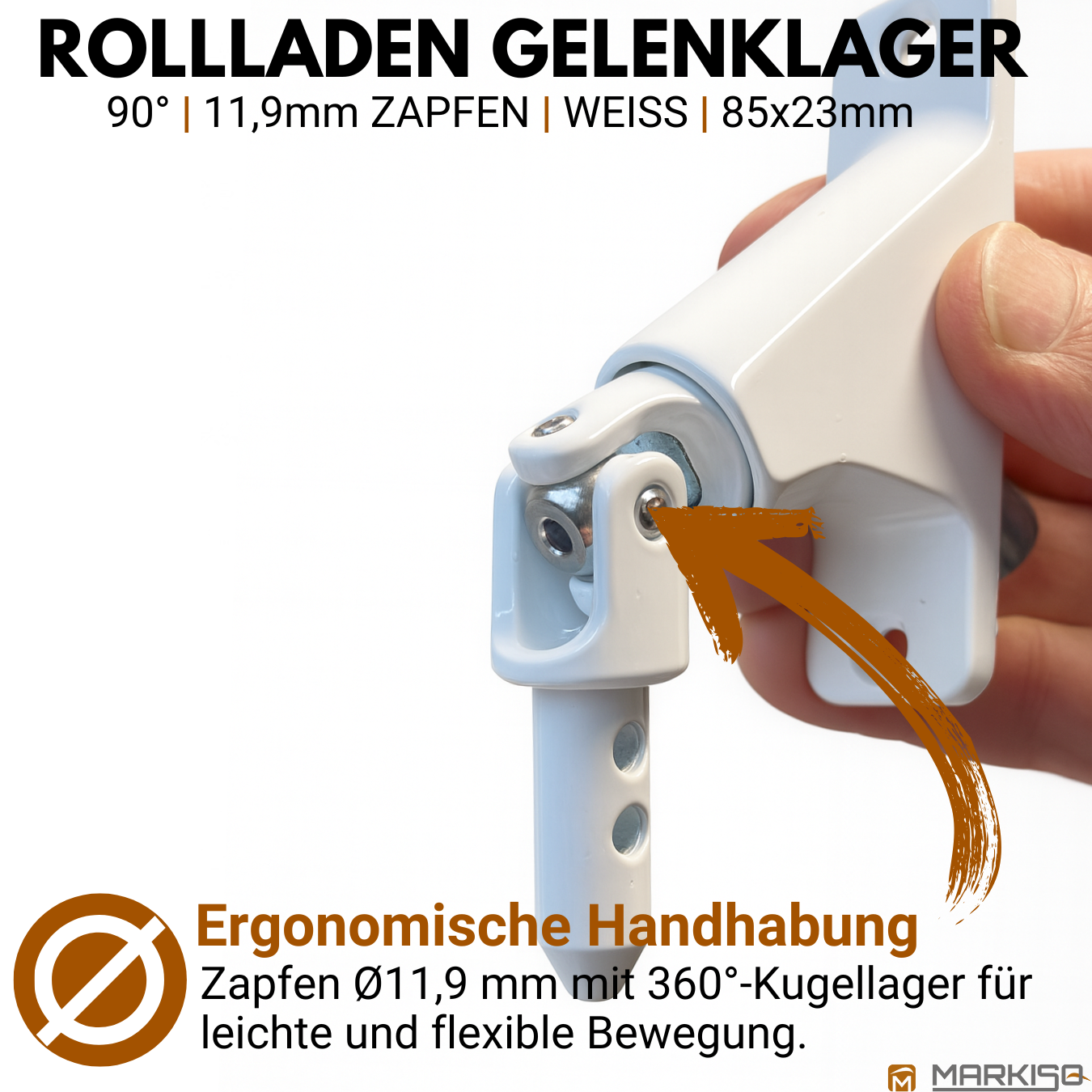

  • Reibungsarme Bewegung durch Kugellager-Drehung Langlebige Bewegliche Teile durch Lagerung in POM-Büchsen
  • Stift: Wählen Sie zwischen 4Kant oder 6 Kant mit einer Größe von 6mm (längenverstellbar bis 300 mm)
  • Maximaler Anlaufdrehmoment 8 Nm, Nenndrehmoment 3 Nm

Stift:

  • 33438
  Das Rolladen Gelenklager ist ein wichtiges Bauteil für das Kurbelgetriebe von... mehr
Produktinformationen "Rolladen Gelenklager | Gelenkplatte 90° Weiß"

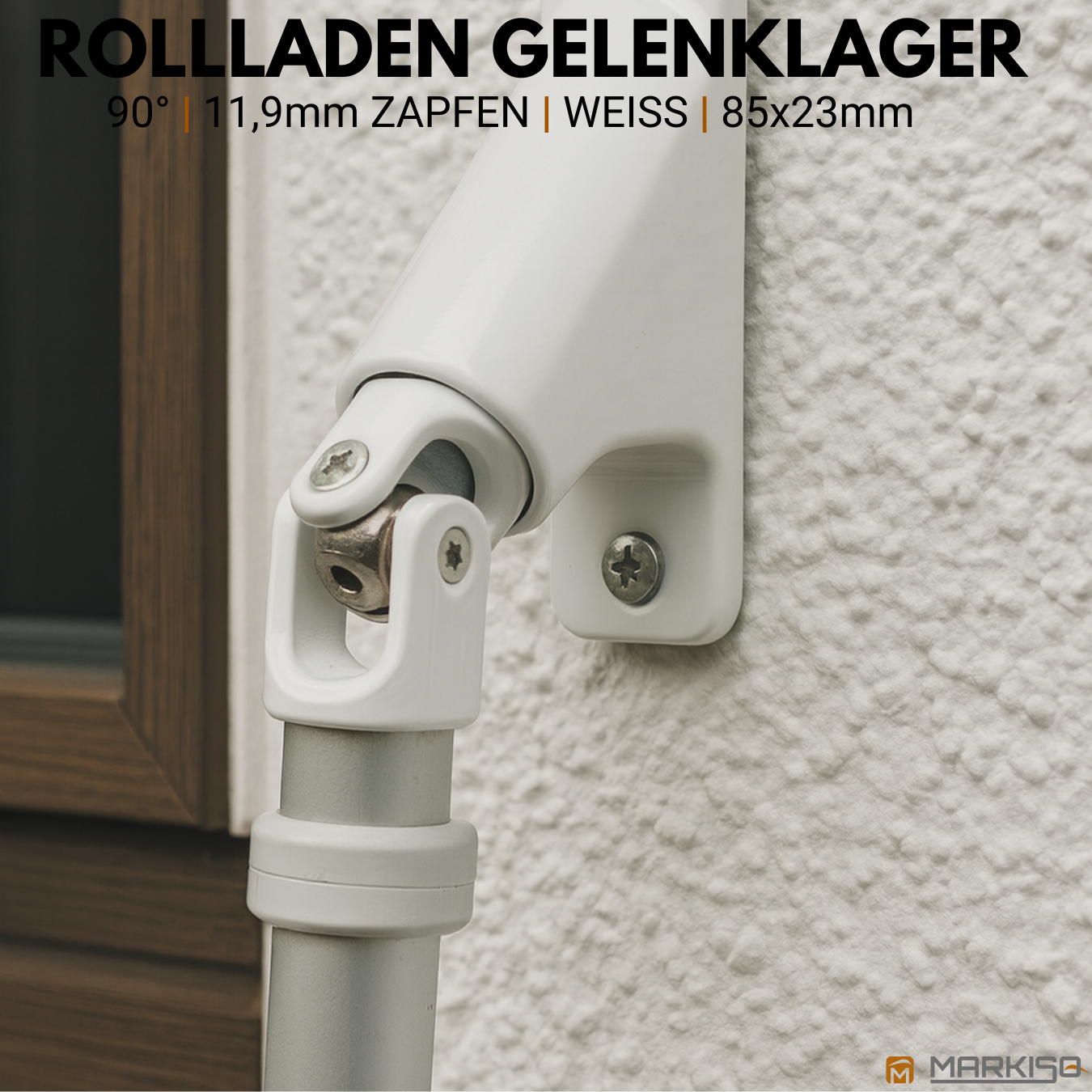

Das Rolladen Gelenklager ist ein wichtiges Bauteil für das Kurbelgetriebe von Rollläden. Es sorgt für eine glatte und reibungsarme Bewegung der Kurbelstange und trägt somit zur Lebensdauer und Zuverlässigkeit des Rollladensystems bei. Unser Rolladen Gelenklager ist besonders robust und langlebig und eignet sich daher ideal für den Einsatz in jedem Wohnbereich.

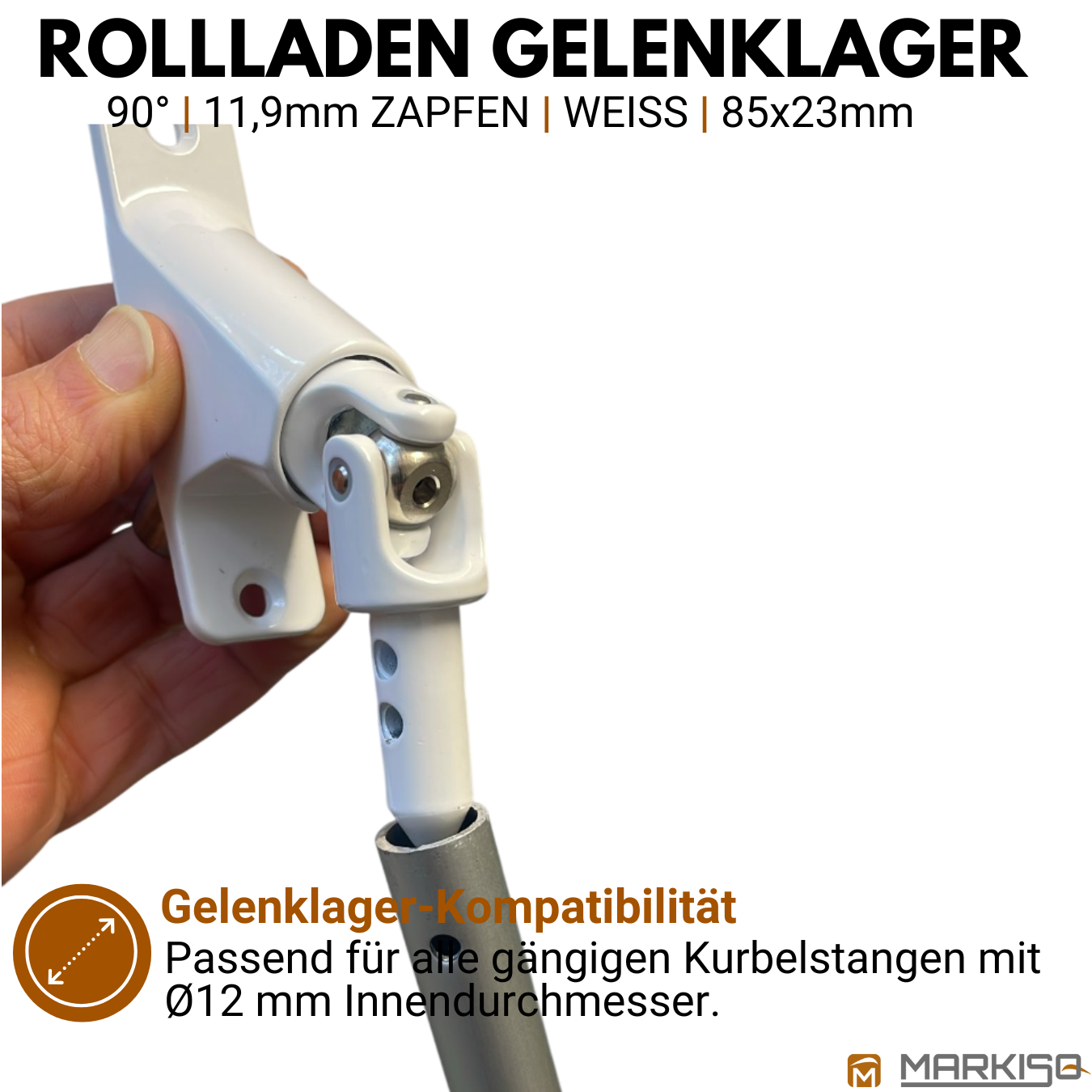

Das Gelenklager in Weiß ist in einem 90 Grad Winkel ausgeführt, mit einem Ø12mm Zapfen ausgestattet und passt somit perfekt in jedes Kurbelgetriebe mit Abtrieb Innenvierkant oder Innensechskant. Es ist leicht zu montieren und sorgt für eine schnelle und unkomplizierte Reparatur oder Wartung des Rollladensystems.

Wenn Sie auf der Suche nach einem hochwertigen Gelenklager für Ihren Rolladen sind, dann ist unser Rolladen Gelenklager genau das Richtige für Sie. Mit seiner robusten Konstruktion und seiner langlebigen Qualität wird es Ihnen viele Jahre zuverlässigen Schutz und Komfort bieten. Besuchen Sie jetzt unsere Website und entdecken Sie das Rolladen Gelenklager und alle weiteren Produkte, die wir für Sie im Angebot haben




Montageanleitung für Rolladen Gelenklager



Schritt 1: Vorbereitung

  • Stellen Sie sicher, dass Sie alle erforderlichen Werkzeuge und Materialien bereit haben, bevor Sie mit der Montage beginnen.
  • Überprüfen Sie das Gelenklager auf mögliche Schäden oder Mängel, bevor Sie es montieren.

Schritt 2: Demontage des alten Gelenklagers

  • Öffnen Sie das Rolladenkastenabdeckung, um Zugang zum Kegelradgetriebe /Rolladengetriebe zu erhalten.
  • Entfernen Sie das alte Gelenklager vorsichtig, indem Sie es Richtung Rauminnere ziehen, damit sich der Antriebsstab aus dem Getriebe löst.

Schritt 3: Montage des neuen Gelenklagers

  • Schieben Sie den Antriebsstab von dem neue Gelenklager in das Kurbelgetriebe ein.
  • Überprüfen Sie die sichere und feste Befestigung des Gelenklagers und verwenden Sie dabei dieselben Befestigungslöcher wie beim vorherigen Gelenklager.

Schritt 4: Überprüfung der Funktion

  • Testen Sie die Rolladenfunktion, um sicherzustellen, dass es reibungslos funktioniert und das Gelenklager korrekt montiert wurde, indem Sie die Kurbel an das neue Gelenklager anschließen und es mehrmals auf- und abfahren.

Schritt 5: Abschluss

  • Schließen Sie die Rolladenkastenabdeckung.
  • Überprüfen Sie alle Schrauben und Muttern auf Festigkeit.

Das war's! Mit dieser Anleitung sollte die Montage des Rolladen Gelenklagers einfach und problemlos sein. Wenn Sie irgendwelche Probleme haben, freuen wir uns über Ihre Kontaktaufnahme

.

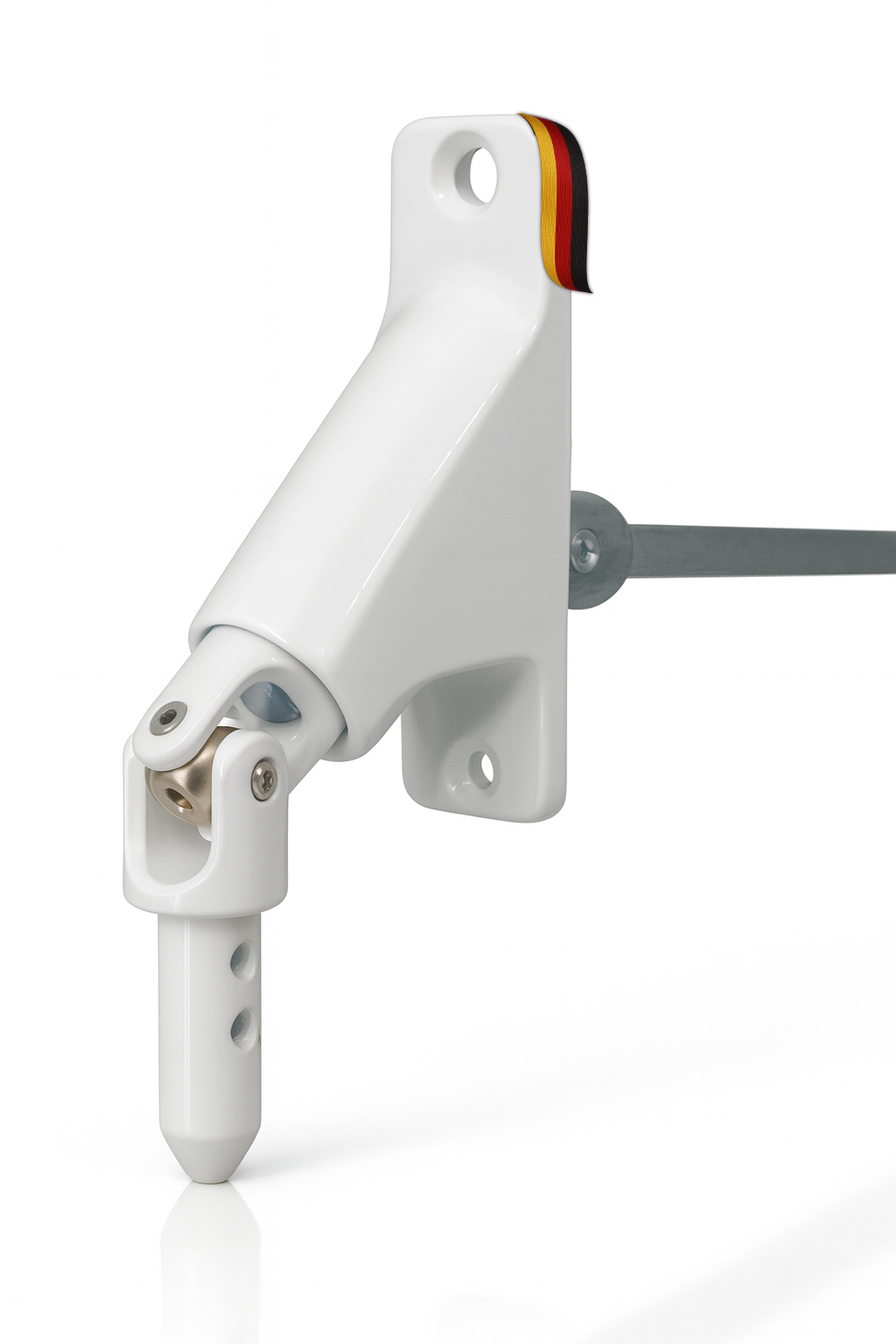

Rolladen Gelenklager
Rolladen Gelenklager

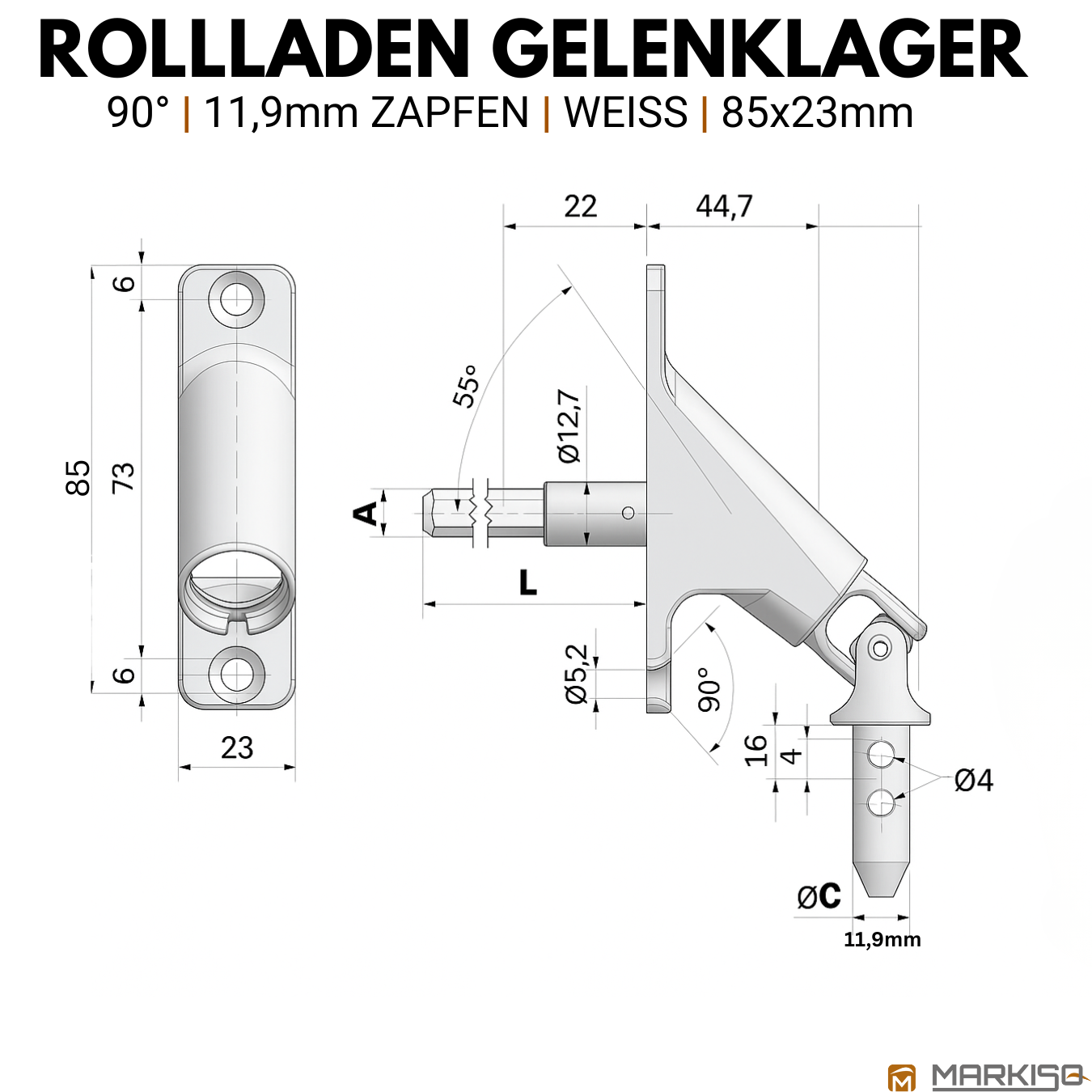

Bemaßung

Maße der Gelenkplatte sowie Zapfen bitte aus der Zeichnung entnehmen.

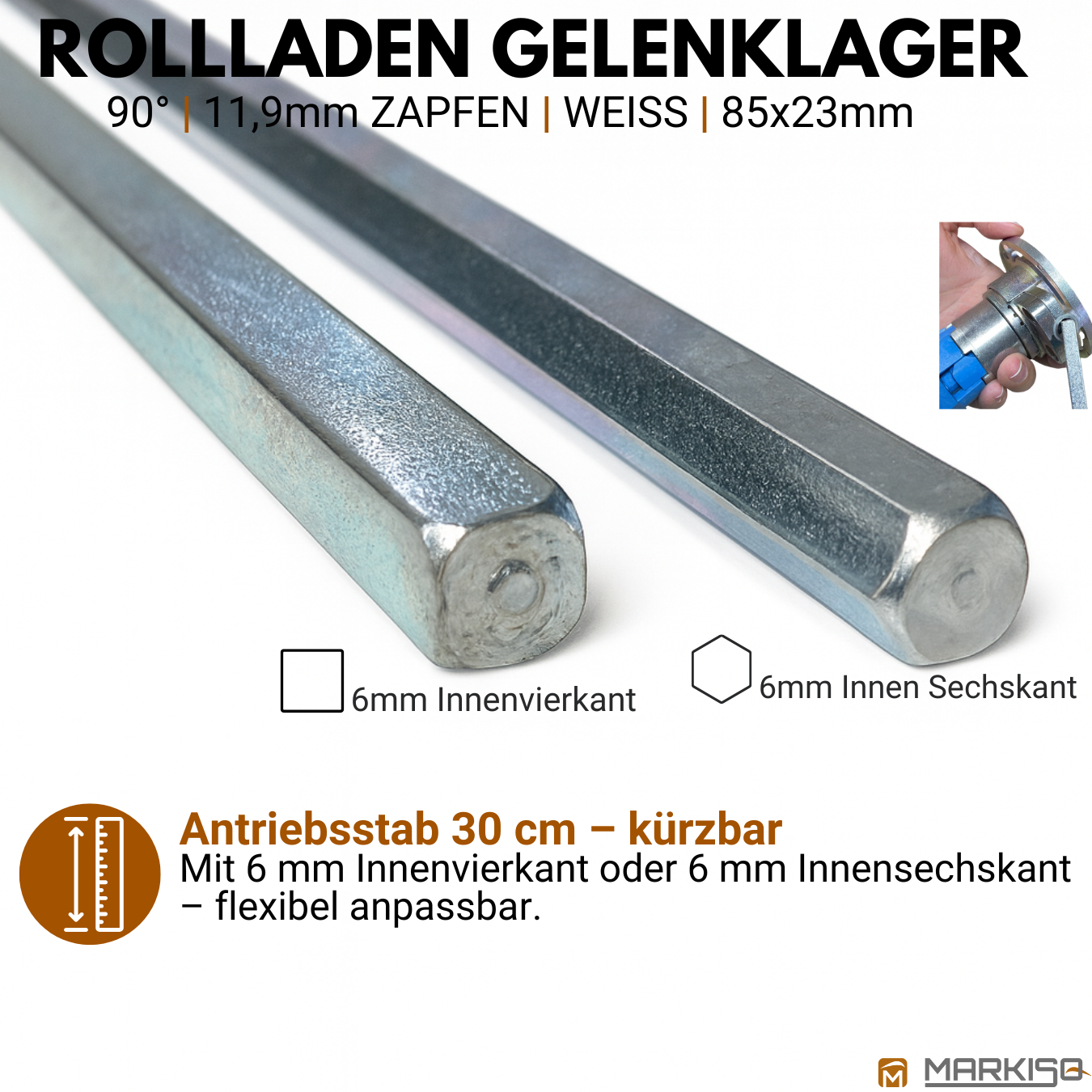

STIFT (unten) bitte bei der Bestellung auswählen





4 KANT - 6mm -

300 mm (kürzbar)

6 KANT - 6mm -

300 mm (kürzbar)
