Produktinformationen "Becker R-M05"

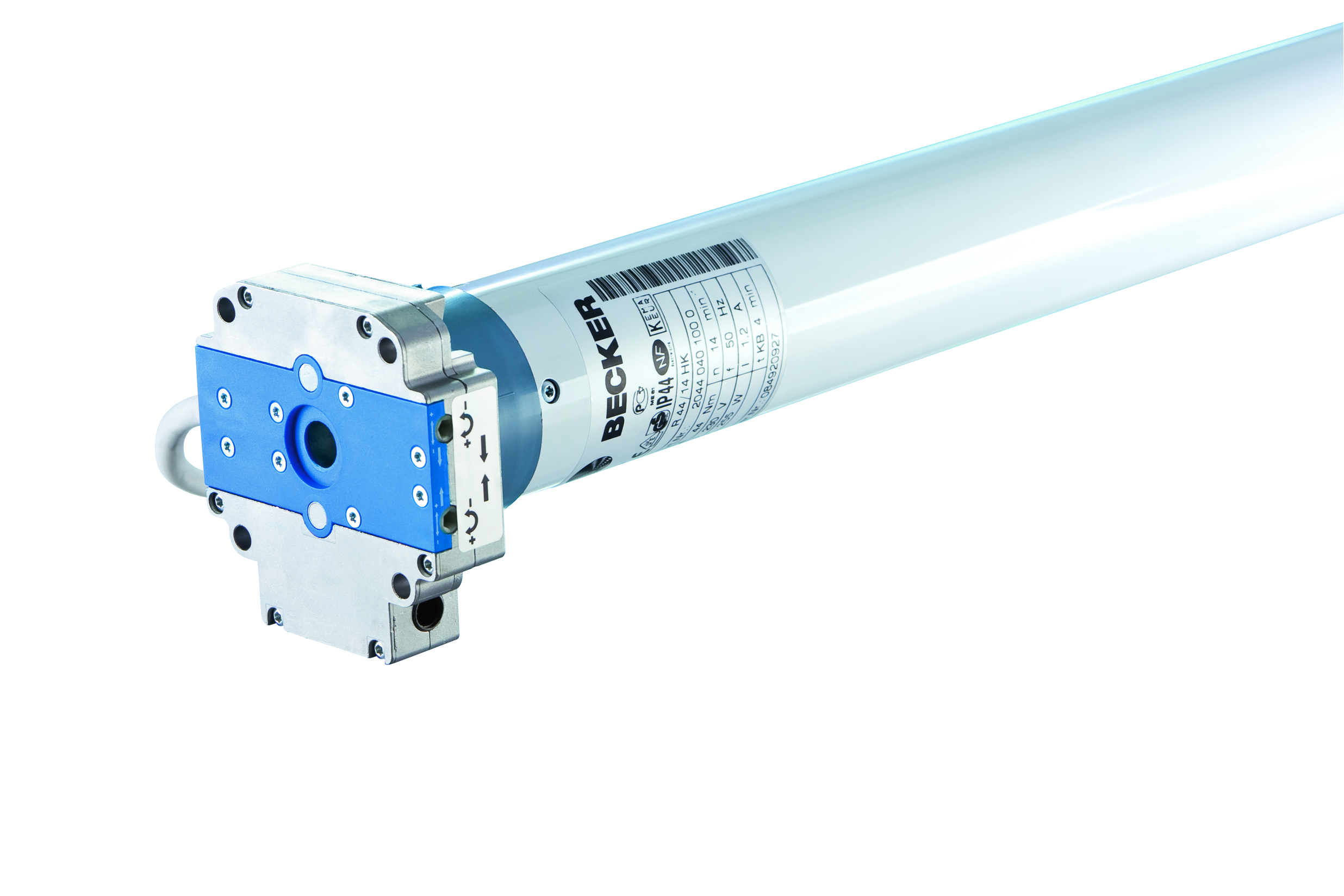

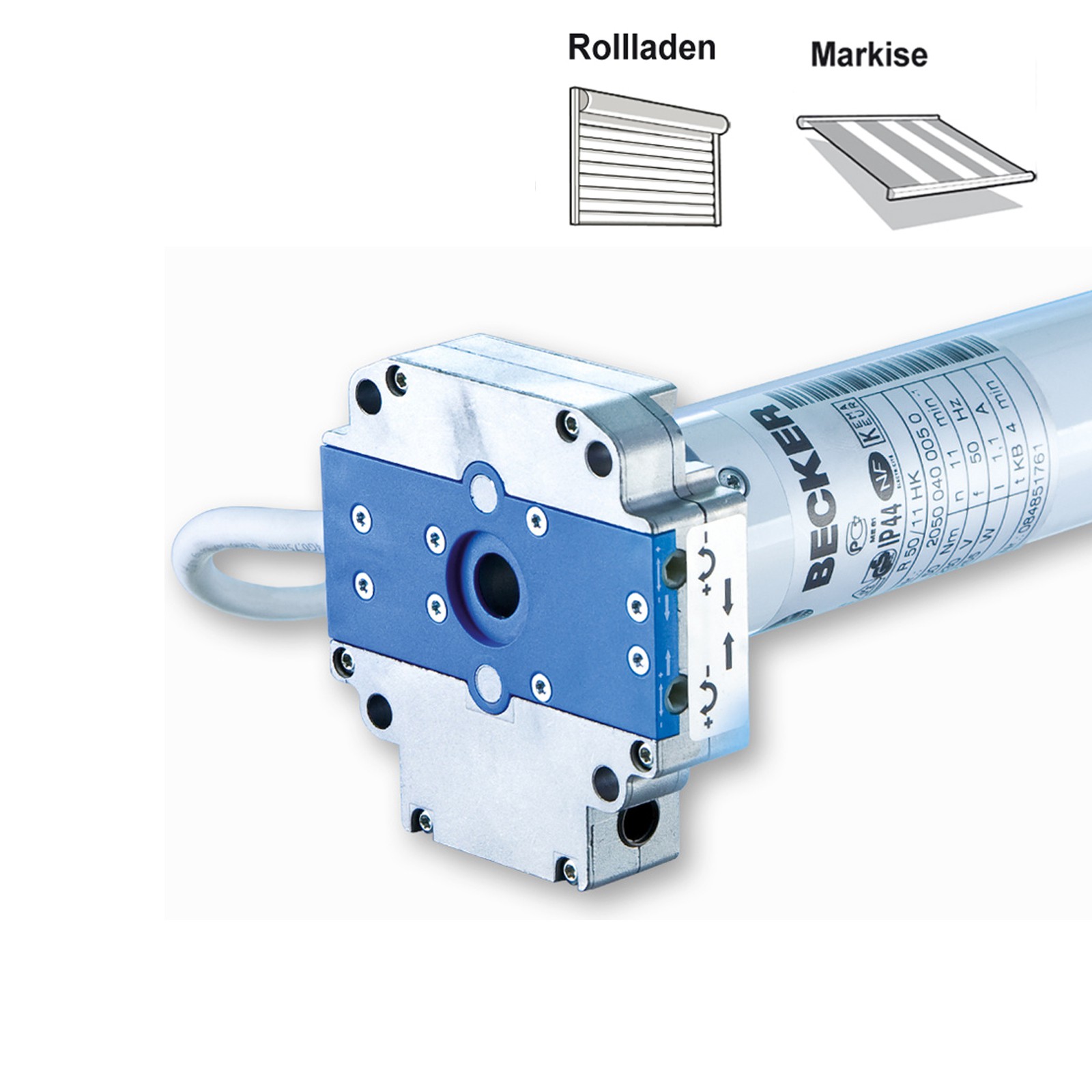

Becker Rohrantrieb R-M05 mit Handkurbel-Anschluss – Ø 45 mm, 12 bis 50 Nm

Die Becker Rohrantriebe der Baureihe R-M05 sind Rollladen- und Sonnenschutzantriebe mit mechanischer Endabschaltung und Handkurbel-Anschluss für Wickelwellen ab Ø 50 mm. Bei einem Stromausfall lässt sich der Behang über die Nothandkurbel von Hand bewegen. Der Antrieb mit Ø 45 mm ist in fünf Stärken von 12 Nm bis 50 Nm erhältlich.

Die Handkurbel kann von zwei Seiten eingesteckt werden, das erleichtert die Planung der Einbausituation. Die Endlagen werden einfach über Einstellschrauben am Antriebskopf eingestellt. Die Anschlussleitung mit 3 m Länge ist bereits am Antrieb vorhanden.

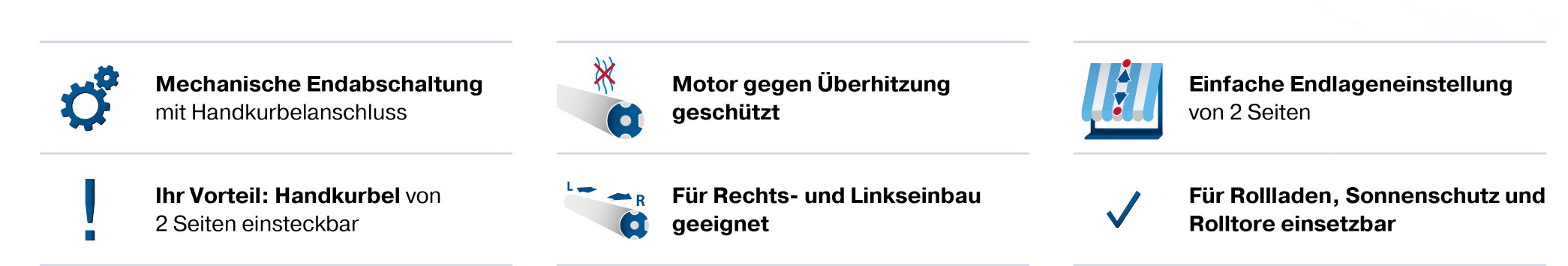

Ihre Vorteile auf einen Blick:

Rohrantrieb Ø 45 mm für Wickelwellen ab Ø 50 mm
Handkurbel-Anschluss für die Bedienung bei Stromausfall
Handkurbel von zwei Seiten einsteckbar
In fünf Ausführungen von 12 Nm bis 50 Nm erhältlich
Mechanische Endabschaltung mit einfacher Einstellung am Antriebskopf
Fixe Punkt-Endlagenprogrammierung oben und unten
Anschlussleitung 3 m
Bedienung über bedrahtete Schalter oder Taster
Integrierter Thermoschutzschalter, Schutzart IP44
Made in Germany

Ausführungen: Becker R12-M05 bis R50-M05 im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der R20-17-M05 liefert zum Beispiel 20 Nm bei 17 U/min.

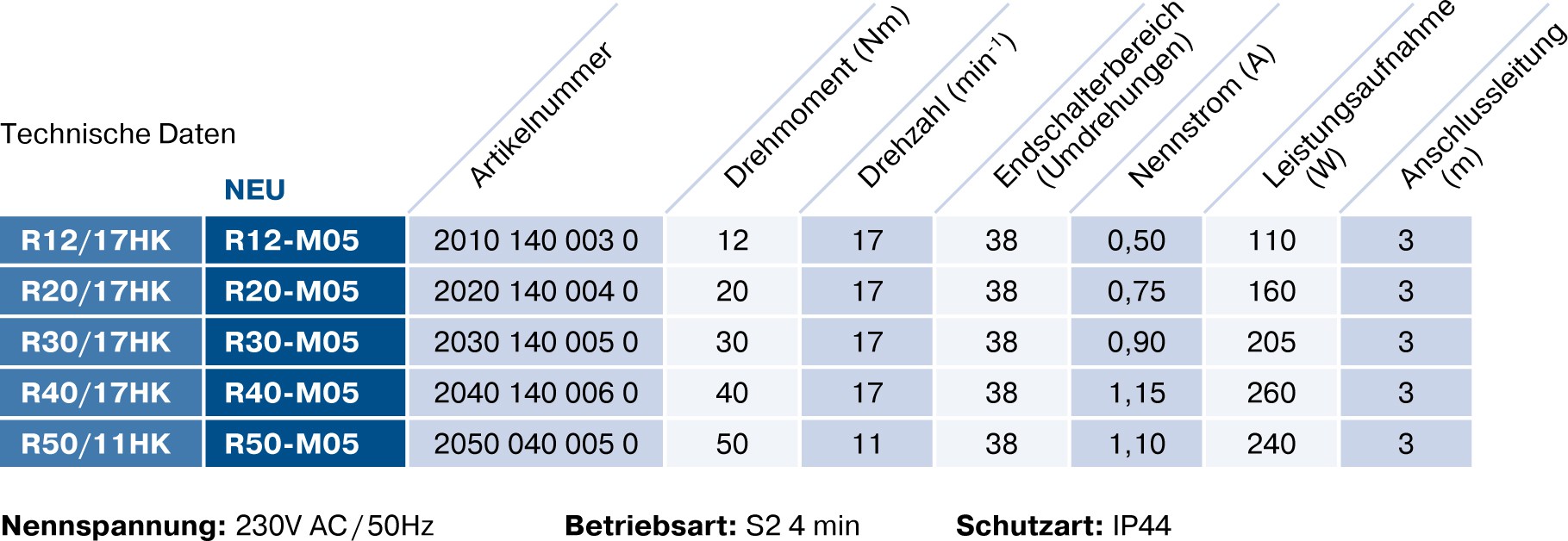

Modell	Artikelnummer	Drehmoment	Drehzahl	Endschalterbereich (Umdr.)	Nennstrom	Leistungsaufnahme
R12-17-M05	2010 140 003 0	12 Nm	17 U/min	38	0,5 A	110 W
R20-17-M05	2020 140 004 0	20 Nm	17 U/min	38	0,7 A	160 W
R30-17-M05	2030 140 005 0	30 Nm	17 U/min	38	0,9 A	210 W
R40-17-M05	2040 140 006 0	40 Nm	17 U/min	38	1,15 A	260 W
R50-11-M05	2050 140 101 0	50 Nm	11 U/min	38	1,05 A	240 W

Welches Drehmoment ist das richtige?

Das benötigte Drehmoment hängt vor allem vom Gewicht des Behangs und vom Durchmesser der Wickelwelle ab. Je schwerer der Rollladen oder das Rolltor und je größer die Welle, desto stärker muss der Antrieb sein. Beim Austausch eines vorhandenen Motors orientieren Sie sich am einfachsten an der Nm-Angabe auf dem Typenschild des alten Antriebs. Im Zweifel beraten wir Sie gerne bei der Auswahl.

Nothandkurbel: Bedienung bei Stromausfall

Über den Handkurbel-Anschluss lässt sich der Rollladen, das Rolltor oder die Markise auch ohne Strom öffnen und schließen. Der Anschluss ist für eine 6-Kant-Welle 7 mm oder eine 4-Kant-Welle 6 mm ausgelegt. Die Handkurbel ist laut Hersteller ausschließlich für die Bedienung bei Stromausfall vorgesehen, nicht für den Dauerbetrieb. Achten Sie beim Kurbeln darauf, die Endlagen nicht zu überfahren, und verwenden Sie kein Werkzeug wie einen Akkuschrauber.

Endlagen einfach einstellen

Für die untere Endlage lassen Sie den Antrieb in AB-Richtung laufen, bis er selbsttätig abschaltet. Die obere Endlage passen Sie durch Drehen der entsprechenden Einstellschraube an.

Anwendungsempfehlung

Die Becker R-M05 Antriebe eignen sich für Rollläden, Rolltore, Sonnenschutzanlagen sowie offene und halboffene Gelenkarmmarkisen. Sie sind die passende Wahl überall dort, wo der Behang auch bei Stromausfall bedienbar bleiben soll, zum Beispiel an Garagen- und Rolltoren oder an Fenstern im Erdgeschoss.

Technische Daten

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Baureihe	R12-M05 … R50-M05
Endabschaltung	Mechanisch
Handkurbel-Anschluss	Ja, von zwei Seiten einsteckbar
Kurbelaufnahme	6-Kant 7 mm / 4-Kant 6 mm
Antriebsdurchmesser	Ø 45 mm
Wickelwellen	ab Ø 50 mm (Rohrinnendurchmesser mind. 47 mm)
Drehmoment	12 bis 50 Nm, je nach Ausführung
Drehzahl	11 oder 17 U/min, je nach Ausführung
Endschalterbereich	38 Umdrehungen
Nennspannung	230 V AC / 50 Hz
Betriebsart	S2 4 Min.
Schutzart	IP44
Emissionsschalldruckpegel	≤ 70 dB(A)
Anschlussleitung	3 m
Farbe	Weiß (RAL 9016)

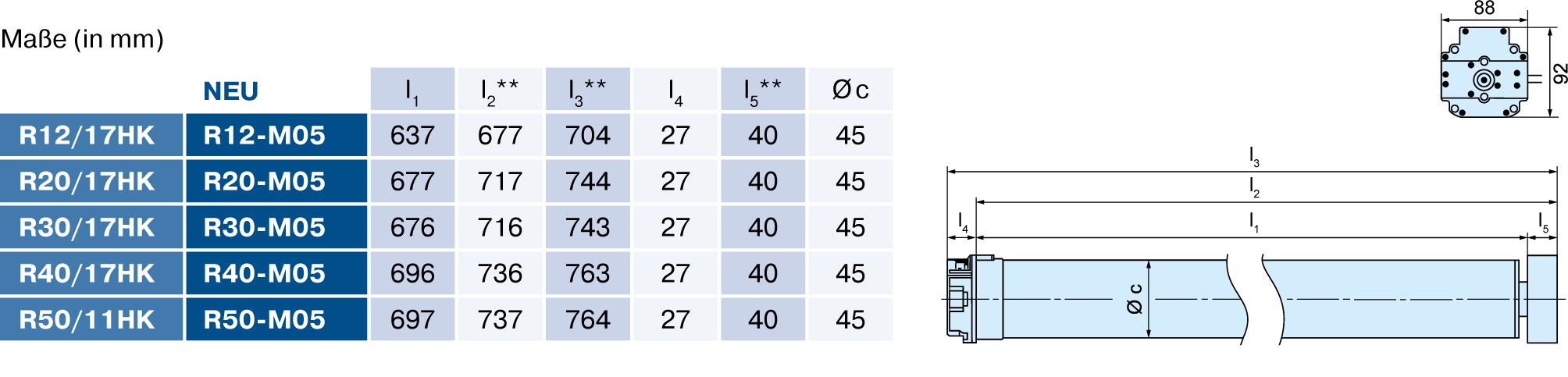

Maße der einzelnen Ausführungen

Modell	L1	L2	L3	L4	L5
R12-17-M05	637 mm	677 mm	704 mm	27 mm	40 mm
R20-17-M05	677 mm	717 mm	744 mm	27 mm	40 mm
R30-17-M05	677 mm	717 mm	744 mm	27 mm	40 mm
R40-17-M05	697 mm	737 mm	764 mm	27 mm	40 mm
R50-11-M05	697 mm	737 mm	764 mm	27 mm	40 mm

Antriebsdurchmesser bei allen Ausführungen Ø 45 mm. Die Maße L2, L3 und L5 sind vom verwendeten Mitnehmer abhängig.

Montage- & Betriebsanleitung

Alle Informationen zu Montage, Handkurbel-Anschluss, elektrischem Anschluss, Endlageneinstellung und Fehlerbehebung finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).

Anleitung herunterladen (PDF)

Wichtiger Hinweis: Bitte prüfen Sie vor dem Kauf Drehmoment, Baulänge und Wellendurchmesser. Handkurbel, Gelenkkurbel und Kurbelöse sind Zubehör und werden passend zur Einbausituation separat bestellt. Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. Antriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden, verwenden Sie für mehrere Antriebe passende Steuerungen wie das Trennrelais TR1 oder die UnitControl UC42.

Häufige Fragen zu den Becker R-M05 Rohrantrieben

Wofür ist der Handkurbel-Anschluss gedacht?

Für die Bedienung bei Stromausfall. Mit der Nothandkurbel lässt sich der Behang von Hand öffnen und schließen. Für den Dauerbetrieb ist die Kurbel laut Hersteller nicht vorgesehen.

Welche Kurbel passt an den Becker R-M05?

Der Anschluss nimmt eine 6-Kant-Welle mit 7 mm oder eine 4-Kant-Welle mit 6 mm auf. Die Kurbel kann von zwei Seiten eingesteckt werden.

In welchen Stärken ist der Becker R-M05 erhältlich?

Den Antrieb gibt es mit 12, 20, 30, 40 und 50 Nm. Die Ausführungen bis 40 Nm laufen mit 17 U/min, der R50-11-M05 mit 11 U/min.

Wie viel Nm braucht mein Rollladen- oder Rolltormotor?

Das hängt vom Behanggewicht und vom Wellendurchmesser ab. Beim Motortausch können Sie sich an der Nm-Angabe auf dem Typenschild des alten Antriebs orientieren. Achten Sie außerdem auf die Baulänge, da die stärkeren Ausführungen länger sind.

Kann ich mehrere Antriebe an einen Schalter anschließen?

Nein, Antriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden. Für die gemeinsame Steuerung eignen sich zum Beispiel das Trennrelais TR1 oder die Relaissteuerung UnitControl UC42.

Der Antrieb stoppt plötzlich oder fährt nicht. Was kann ich tun?

Nach längerer Laufzeit kann der Thermoschutzschalter ausgelöst haben, nach dem Abkühlen ist der Antrieb wieder betriebsbereit. Stoppt der Antrieb wahllos, klemmt häufig der Panzer oder die Reibung ist zu hoch. Dann muss die Anlage instand gesetzt werden.

Der Rollladen wird schief hochgezogen. Woran liegt das?

Häufig sind Aufhängungen oder eine Lamelle abgerissen. Setzen Sie die Anlage instand und stellen Sie anschließend die Endlagen neu ein.

Wo finde ich die Montage- und Betriebsanleitung?

Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Betriebsanleitung als PDF herunterladen.
