Becker R-E12 ( R-C PS(+))

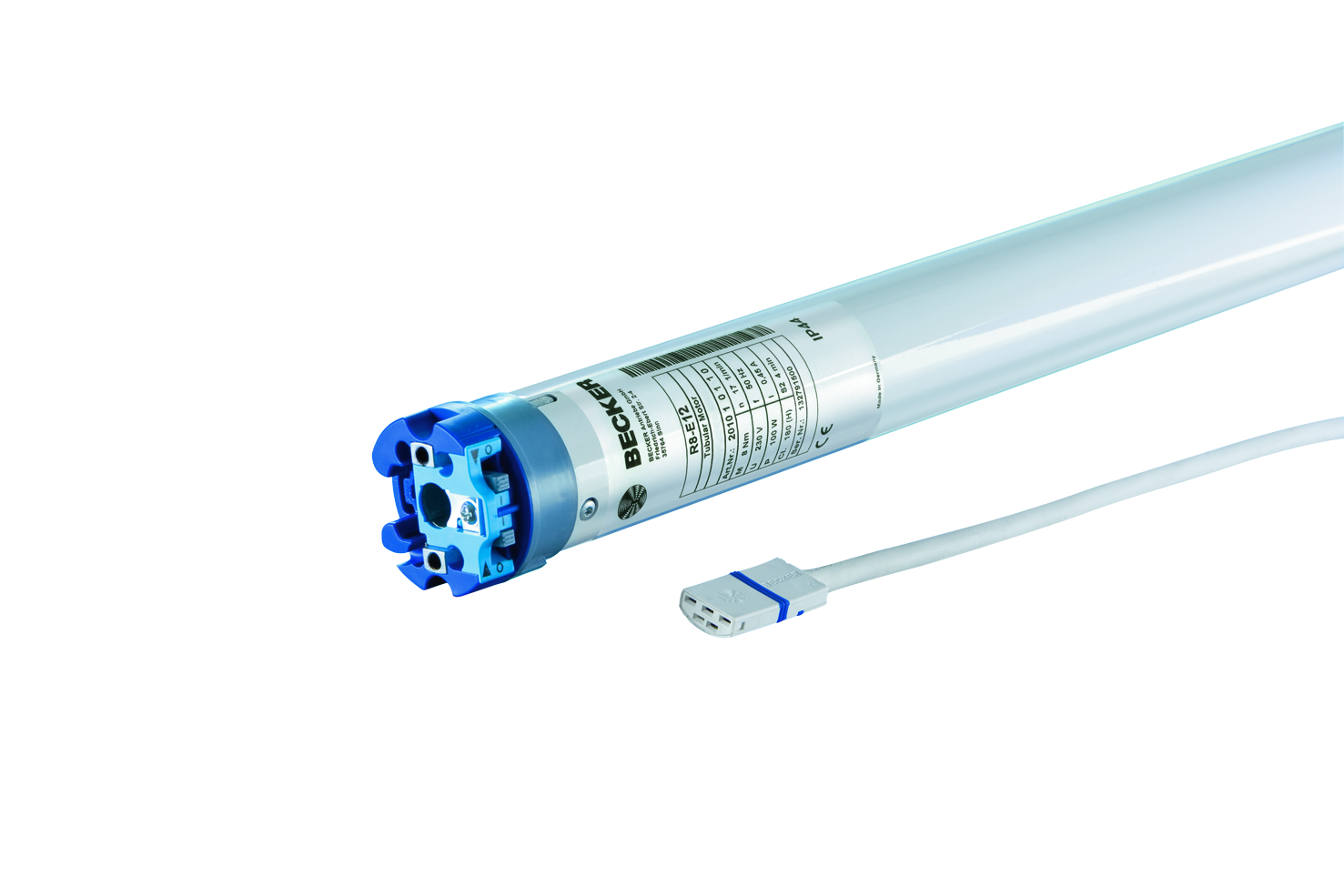

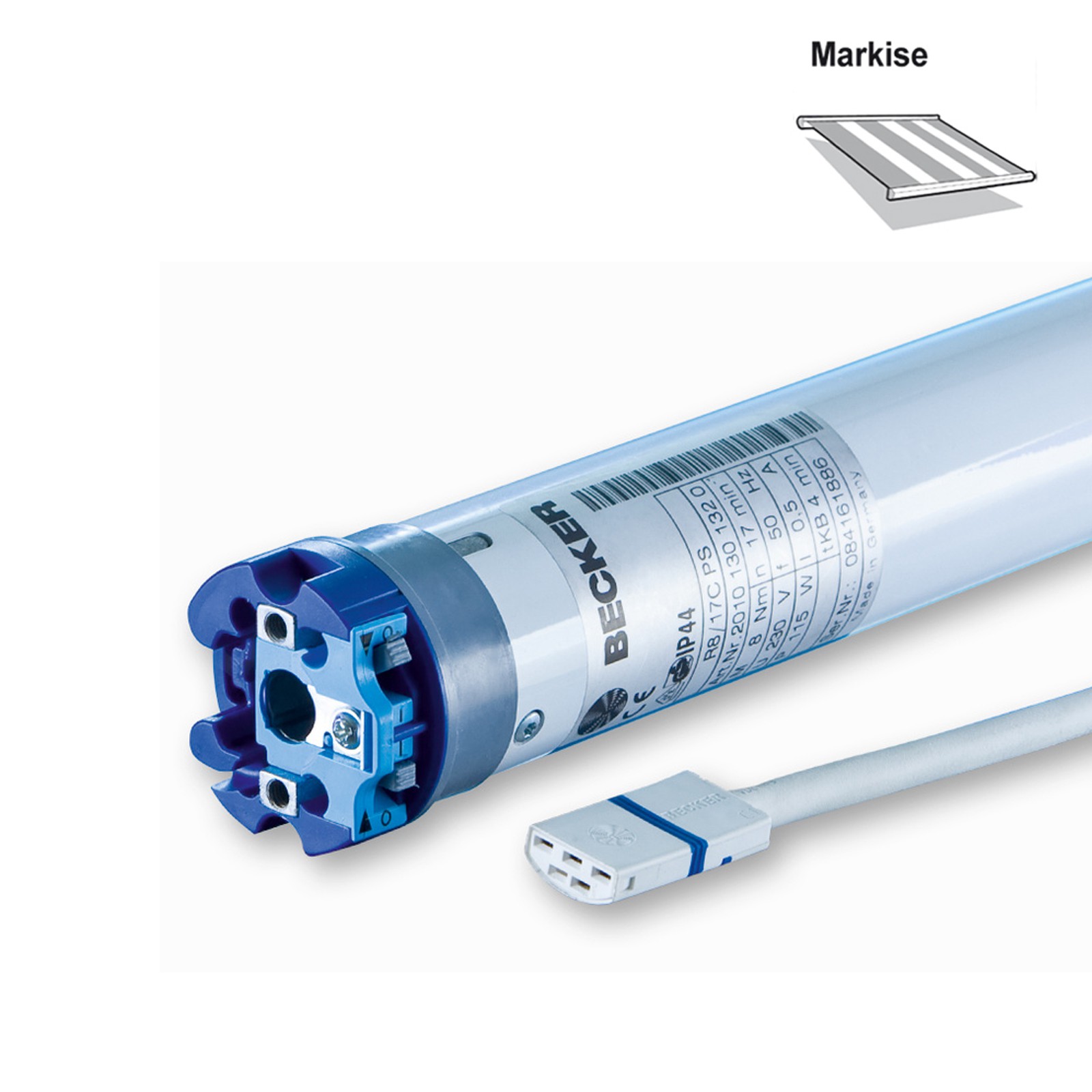

Becker Sonnenschutzantrieb R-E12 – Ø 45 mm mit elektronischer Endabschaltung, 8 bis 50 Nm

Die Becker Sonnenschutzantriebe der Baureihe R-E12 sind Markisenmotoren mit elektronischer Endabschaltung für Wickelwellen ab Ø 50 mm. Sie sind speziell auf textile Behänge ausgelegt: Tuchentlastung und Tuchstraffung schonen und spannen das Tuch, die erhöhte Schließkraft sorgt bei Kassettenmarkisen für eine sauber geschlossene Kassette.

Der Antrieb mit Ø 45 mm ist in sechs Stärken von 8 Nm bis 50 Nm erhältlich. Dank Auto-Install-Funktion programmiert er die Endlagen selbstständig. Mehrere Antriebe sind parallel schaltbar.

Ausführungen: Becker R8-E12 bis R50-E12 im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der R20-17-E12 liefert zum Beispiel 20 Nm bei 17 U/min.

Welches Drehmoment ist das richtige?

Das benötigte Drehmoment hängt vom Gewicht des Behangs und vom Durchmesser der Wickelwelle ab. Beim Austausch orientieren Sie sich am einfachsten an der Nm-Angabe auf dem Typenschild des alten Antriebs. Beachten Sie auch die Baulänge, die stärkeren Ausführungen sind länger. Der R50-11-E12 läuft mit 11 U/min, alle anderen mit 17 U/min.

Funktionen für Markise, Screen und Sonnenschutz

Tuchentlastung und Tuchstraffung

Bei aktivierter Tuchentlastung entlastet der Antrieb das Tuch in der oberen Anschlag-Endlage und schont so Tuch und Nähte. Die Tuchstraffungsfunktion strafft das Tuch nach dem Ausfahren, indem der Antrieb eine frei einstellbare Reversierposition anfährt. Bei den Ø-45-Antrieben ist die Tuchentlastung im Auslieferzustand aktiviert, die Tuchstraffung deaktiviert. Beide lassen sich mit dem Einstellset umstellen.

Erhöhte Schließkraft und umschaltbares Anschlagverhalten

Für Anlagen, die fest schließen sollen, etwa Kassettenmarkisen, ist bei den Ø-45-Antrieben im Auslieferzustand das erhöhte Anschlagverhalten eingestellt. Es lässt sich bei Bedarf auf reduziert umschalten.

Auto-Install-Funktion und flexible Endlageneinstellung

Mit der Auto-Install-Funktion programmiert der Antrieb die Endlagen selbstständig. Alternativ werden die Endlagen als Punkt zu Punkt oder Punkt zu Anschlag eingestellt, entweder über die Schalter am Antriebskopf oder mit dem Einstellset. Den oberen Anschlag erkennt der Antrieb automatisch. Das intelligente Installationsmanagement speichert eine Anschlag-Endlage dauerhaft, sobald sie dreimal fehlerfrei angefahren wurde. Der Endlagen-Status-Indikator zeigt durch eine kurze Fahrtunterbrechung an, wenn eine Endlage noch fehlt.

Blockiererkennung, Festfrierschutz und Behanglängenausgleich

Die Blockiererkennung mit mehrfacher Testung stoppt den Antrieb bei einem Hindernis und prüft mehrfach, ob die Fahrt fortgesetzt werden kann. Der Festfrierschutz oben lässt den Antrieb kurz vor der oberen Anschlag-Endlage stoppen. Längt sich das Tuch im Laufe der Zeit, gleicht der Antrieb dies bei der Einstellung Punkt zu Anschlag automatisch aus.

Anwendungsempfehlung

Die Becker R-E12 Antriebe eignen sich für Fallarmmarkisen, offene und halboffene Gelenkarmmarkisen, Kassettenmarkisen, Markisoletten und Fenstermarkisen, Wintergartenmarkisen, Pergolen, Waagerechtscreens, Screens und Rollos, Volants sowie Insektenschutz. Für Rollläden sind sie nicht vorgesehen, dafür gibt es eigene Antriebstypen.

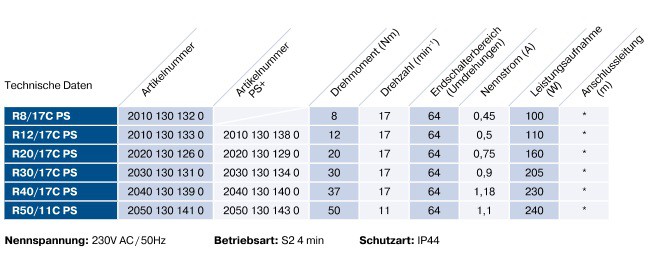

Technische Daten

Maße der einzelnen Ausführungen

Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer R N DW78R+F M (4930 300 091 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.
