Produktinformationen "Becker R-C12 PLUS"

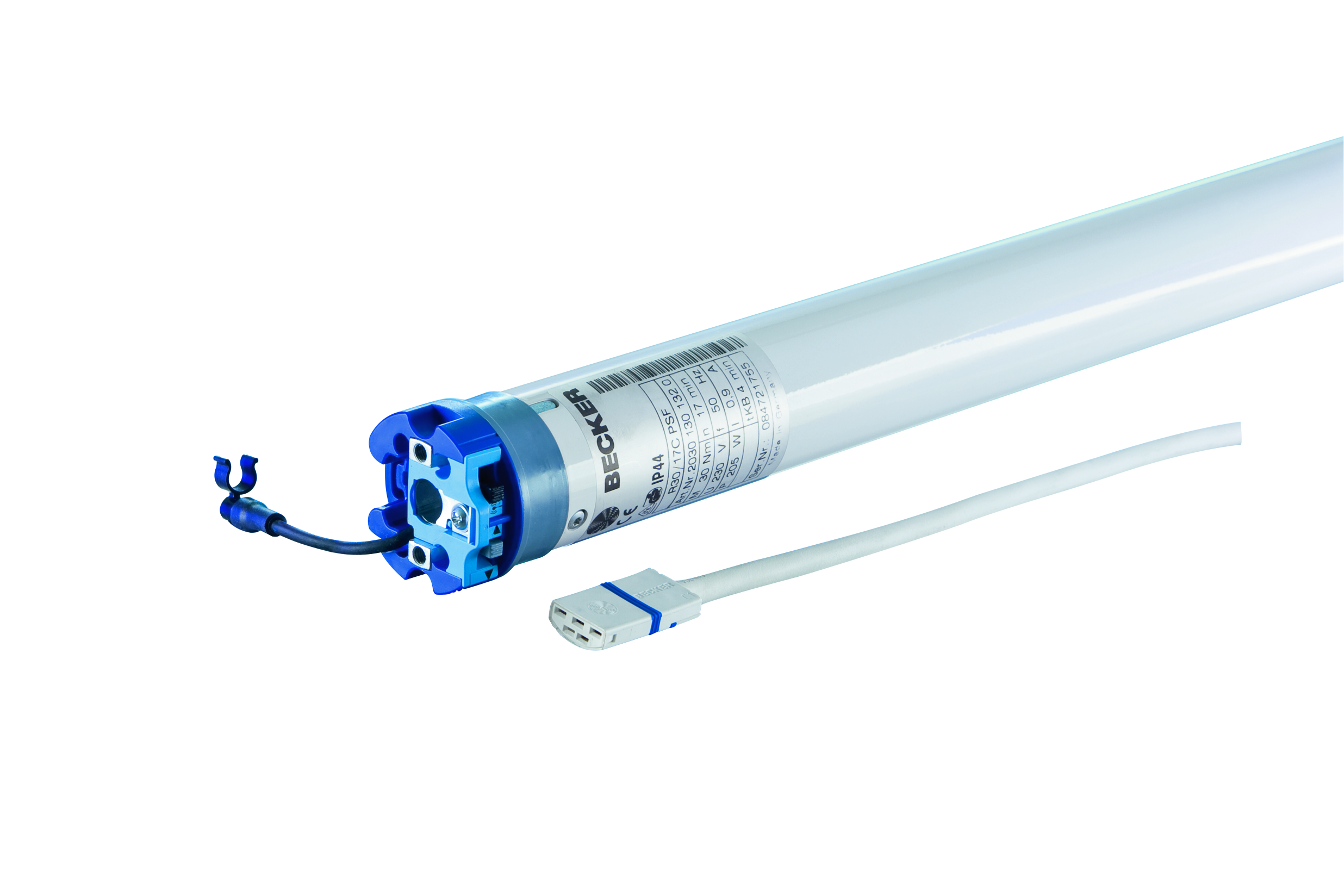

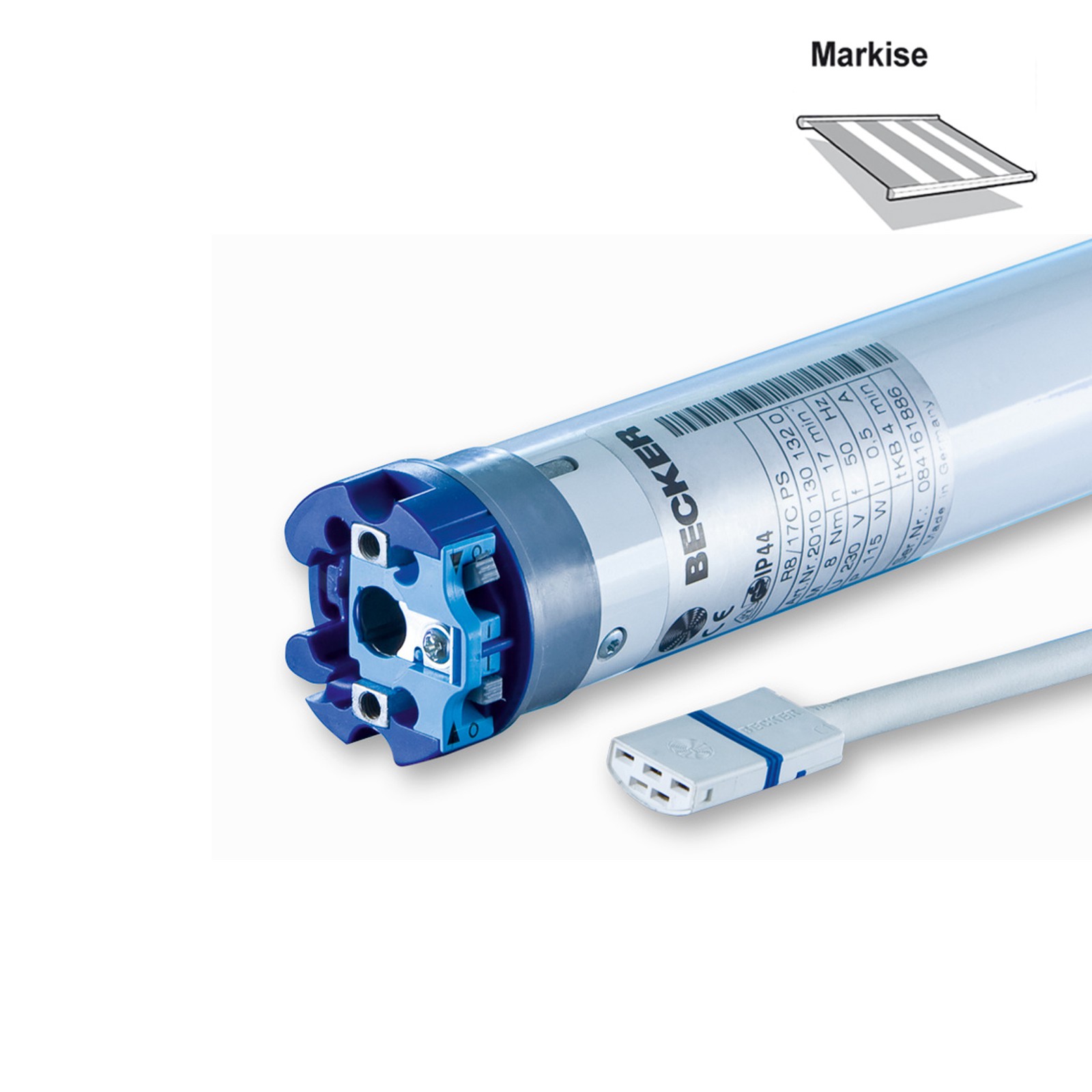

Becker Funk-Sonnenschutzantrieb R-C12 PLUS – Ø 45 mm mit CentronicPLUS, 8 bis 50 Nm

Die Becker Sonnenschutzantriebe der Baureihe R-C12 PLUS sind Funk-Markisenmotoren mit integriertem bidirektionalem Funkempfänger für Wickelwellen ab Ø 50 mm. Der Antrieb wird direkt per CentronicPLUS-Funk bedient und meldet Position und Status an den Sender zurück. Eine Steuerleitung zum Schalter ist nicht nötig, es genügt der 230-V-Anschluss.

Der Antrieb mit Ø 45 mm ist in sechs Stärken von 8 Nm bis 50 Nm erhältlich. Tuchentlastung, Tuchstraffung und die erhöhte Schließkraft für Kassettenmarkisen sind auf textile Behänge abgestimmt. In Verbindung mit Sonne-, Wind- und Regensensoren fährt die Markise automatisch.

Ihre Vorteile auf einen Blick:

Funkantrieb Ø 45 mm für Wickelwellen ab Ø 50 mm
CentronicPLUS bidirektional: Rückmeldung von Position und Status
Mesh-Technologie für ein leistungsfähiges Funknetzwerk
Auch mit Centronic-Sendern kompatibel
In sechs Ausführungen von 8 Nm bis 50 Nm erhältlich
Zwei Zwischenpositionen programmierbar
Tuchentlastung und Tuchstraffungsfunktion, jeweils de-/aktivierbar
Erhöhte Schließkraft, zum Beispiel für Kassettenmarkisen
Kompatibel mit Sonne-, Wind- und Regensensoren
Auto-Install-Funktion und automatischer Behanglängenausgleich
Vor-Ort-Bedienung über bedrahteten 1-fach-Taster möglich
Made in Germany

Ausführungen: Becker R8 bis R50-C12 PLUS im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der R20-17-C12 PLUS liefert zum Beispiel 20 Nm bei 17 U/min.

Modell	Artikelnummer	Drehmoment	Drehzahl	Endschalterbereich (Umdr.)	Nennstrom	Leistungsaufnahme
R8-17-C12 PLUS	2010 130 193 0	8 Nm	17 U/min	64	0,45 A	100 W
R12-17-C12 PLUS	2010 130 194 0	12 Nm	17 U/min	64	0,5 A	110 W
R20-17-C12 PLUS	2020 130 165 0	20 Nm	17 U/min	64	0,7 A	160 W
R30-17-C12 PLUS	2030 130 170 0	30 Nm	17 U/min	64	0,9 A	210 W
R40-17-C12 PLUS	2040 130 177 0	40 Nm	17 U/min	64	1,15 A	260 W
R50-11-C12 PLUS	2050 130 192 0	50 Nm	11 U/min	64	1,05 A	240 W

Welches Drehmoment ist das richtige?

Das benötigte Drehmoment hängt vom Gewicht des Behangs und vom Durchmesser der Wickelwelle ab. Beim Austausch orientieren Sie sich am einfachsten an der Nm-Angabe auf dem Typenschild des alten Antriebs. Beachten Sie auch die Baulänge, die stärkeren Ausführungen sind länger. Der R50-11 läuft mit 11 U/min, alle anderen mit 17 U/min.

CentronicPLUS-Funk: bidirektional und vernetzt

Rückmeldung und Mesh-Technologie

Der integrierte CentronicPLUS-Funktransceiver empfängt nicht nur Befehle, sondern meldet auch Position, Blockierung und weitere Statusinformationen zurück. Die Mesh-Technologie vernetzt alle CentronicPLUS-Geräte automatisch zu einem leistungsfähigen Netzwerk. Der Antrieb arbeitet auf 868,3 MHz, es können bis zu 16 Sender eingelernt werden. Softwareupdates sind drahtlos möglich.

Kompatibel mit Centronic und CentronicPLUS

Neben CentronicPLUS-Sendern lässt sich der Antrieb auch mit Sendern aus dem Centronic-Steuerungsprogramm bedienen. Centronic-Sender können allerdings keine Rückmeldungen verarbeiten, und die Reichweite kann geringer ausfallen. Den vollen Funktionsumfang nutzen Sie mit CentronicPLUS-Sendern. Einzel-, Gruppen- und Zentralsteuerung sind per Funk möglich.

Sonne, Wind und Regen: automatischer Sonnenschutz

Der Antrieb ist mit Sonne-Wind- und Regensensoren aus dem Centronic- und CentronicPLUS-Programm kompatibel. Die Schwellwerte lassen sich bequem über Handsender oder Zentralsteuerungen einstellen. Über einen MemoControl-Sender kann zudem die integrierte Memoryfunktion (Zeitschaltuhr) aktiviert werden.

Vor-Ort-Bedienung mit Taster

Zusätzlich zum Funk kann ein bedrahteter 1-fach-Taster (Schließer) angeschlossen werden. Die Bedienfolge lautet Fahrt, Stopp, Fahrt in Gegenrichtung, Stopp. Die Leitung zum Taster darf maximal 20 m lang sein.

Funktionen für Markise, Screen und Sonnenschutz

Tuchentlastung, Tuchstraffung und Schließkraft

Bei aktivierter Tuchentlastung entlastet der Antrieb das Tuch in der oberen Anschlag-Endlage. Die Tuchstraffungsfunktion strafft das Tuch nach dem Ausfahren über eine frei einstellbare Reversierposition. Für Kassettenmarkisen ist das erhöhte Anschlagverhalten gedacht, es lässt sich bei Bedarf auf reduziert umschalten. Bei den Ø-45-Antrieben ist im Auslieferzustand die Tuchentlastung aktiviert, die Tuchstraffung deaktiviert und das Anschlagverhalten steht auf erhöht.

Auto-Install, Endlagen und Zwischenpositionen

Mit der Auto-Install-Funktion programmiert der Antrieb die Endlagen selbstständig. Alternativ werden sie als Punkt zu Punkt oder Punkt zu Anschlag eingestellt. Eine Anschlag-Endlage wird dauerhaft gespeichert, sobald sie dreimal einwandfrei erkannt wurde. Zwischen den Endlagen lassen sich zwei Zwischenpositionen frei programmieren und per Doppeltipp auf die Fahrtaste anfahren. Über den Schalter am Motorkopf ändern Sie die Drehrichtung und aktivieren oder deaktivieren die Lernbereitschaft.

Blockiererkennung und Behanglängenausgleich

Die Blockiererkennung mit mehrfacher Testung stoppt den Antrieb bei einem Hindernis und prüft mehrfach, ob die Fahrt fortgesetzt werden kann. Längt sich das Tuch im Laufe der Zeit, gleicht der Antrieb dies bei der Einstellung gegen Anschlag automatisch aus.

Anwendungsempfehlung

Die Becker R-C12 PLUS Antriebe eignen sich für Fallarmmarkisen, offene und halboffene Gelenkarmmarkisen, Kassettenmarkisen, Markisoletten und Fenstermarkisen, Wintergartenmarkisen, Pergolen, Waagerechtscreens, Screens und Rollos sowie Volants. Für Rollläden sind sie nicht vorgesehen.

Technische Daten

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Baureihe	R8-C12 PLUS … R50-C12 PLUS
Funksystem	CentronicPLUS (bidirektional), kompatibel mit Centronic
Funkfrequenz	868,3 MHz
Einlernbare Sender	max. 16
Endabschaltung	Elektronisch
Antriebsdurchmesser	Ø 45 mm
Wickelwellen	ab Ø 50 mm (Rohrinnendurchmesser mind. 47 mm)
Drehmoment	8 bis 50 Nm, je nach Ausführung
Drehzahl	17 U/min (R50-11: 11 U/min)
Endschalterbereich	64 Umdrehungen
Zwischenpositionen	2
Nennspannung	230 V AC / 50 Hz
Betriebsart	S2 4 Min.
Schutzart	IP44
Emissionsschalldruckpegel	≤ 70 dB(A)
Anschlussleitung	Steckbar (C-Plug)
Farbe	Weiß (RAL 9016)

Maße der einzelnen Ausführungen

Modell	L1	L2	L3	L4	L5
R8-17-C12 PLUS	472,6 mm	489,6 mm	506,6 mm	17 mm	17 mm
R12-17-C12 PLUS	472,6 mm	489,6 mm	506,6 mm	17 mm	17 mm
R20-17-C12 PLUS	502 mm	519 mm	536 mm	17 mm	17 mm
R30-17-C12 PLUS	530 mm	547 mm	564 mm	17 mm	17 mm
R40-17-C12 PLUS	540,3 mm	557,3 mm	574,3 mm	17 mm	17 mm
R50-11-C12 PLUS	540,3 mm	557,3 mm	574,3 mm	17 mm	17 mm

Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer R N DW78R+F M (4930 300 091 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.

Montage- & Betriebsanleitung

Alle Informationen zu Montage, elektrischem Anschluss, Einlernen der Sender, Endlageneinstellung, Zwischenpositionen, Tuchfunktionen und Fehlerbehebung finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).

Anleitung herunterladen (PDF)

Wichtiger Hinweis: Für die Bedienung wird ein Funksender benötigt, er ist nicht im Lieferumfang des Antriebs enthalten. Die C12-PLUS-Antriebe sind für Sonnenschutzanlagen bestimmt, nicht für Rollläden. Die Blockiererkennung dient dem Schutz der Anlage und ist kein Personenschutz. In gekoppelten Anlagen müssen alle Teilanlagen exakt synchron laufen. Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.

Häufige Fragen zu den Becker R-C12 PLUS Funkantrieben

Was ist der Unterschied zwischen CentronicPLUS und Centronic?

CentronicPLUS ist bidirektional: Der Antrieb meldet Position und Status zurück und vernetzt sich per Mesh mit anderen Geräten. Centronic sendet nur in eine Richtung. Der C12 PLUS versteht beide Systeme, mit Centronic-Sendern entfallen jedoch die Rückmeldungen.

Kann ich meinen vorhandenen Centronic-Handsender weiterverwenden?

Ja, der Antrieb hat auch einen Centronic-Funkempfänger integriert. Die Reichweite kann dabei geringer sein als mit CentronicPLUS-Sendern. Welche Sender im Einzelnen kompatibel sind, zeigt die Kompatibilitätsübersicht von Becker.

In welchen Stärken ist der Becker R-C12 PLUS erhältlich?

Den Antrieb gibt es mit 8, 12, 20, 30, 40 und 50 Nm. Die Ausführungen bis 40 Nm laufen mit 17 U/min, der R50-11 mit 11 U/min. Die Funktionen sind bei allen Ausführungen gleich.

Wie viele Sender können eingelernt werden?

Bis zu 16 Sender: ein Mastersender und 15 weitere.

Kann ich die Markise zusätzlich mit einem Wandtaster bedienen?

Ja. Für die Vor-Ort-Bedienung kann ein bedrahteter 1-fach-Taster (Schließer) angeschlossen werden. Die Leitungslänge zum Taster beträgt maximal 20 m.

Fährt die Markise bei Wind automatisch ein?

Ja, in Verbindung mit einem kompatiblen Sonne-Wind-Sensor aus dem Centronic- oder CentronicPLUS-Programm. Die Schwellwerte für Sonne und Wind lassen sich über Handsender oder Zentralsteuerung anpassen.

Der Antrieb fährt nicht. Was kann ich tun?

Prüfen Sie die Batterie des Senders, die Funkreichweite und den elektrischen Anschluss. Gegebenenfalls muss der Sender neu eingelernt werden. Nach langer Laufzeit kann auch der Thermoschutz ausgelöst haben, dann ist der Antrieb nach dem Abkühlen wieder betriebsbereit.

Wo finde ich die Montage- und Betriebsanleitung?

Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Betriebsanleitung als PDF herunterladen.
