Becker R-C01 PLUS

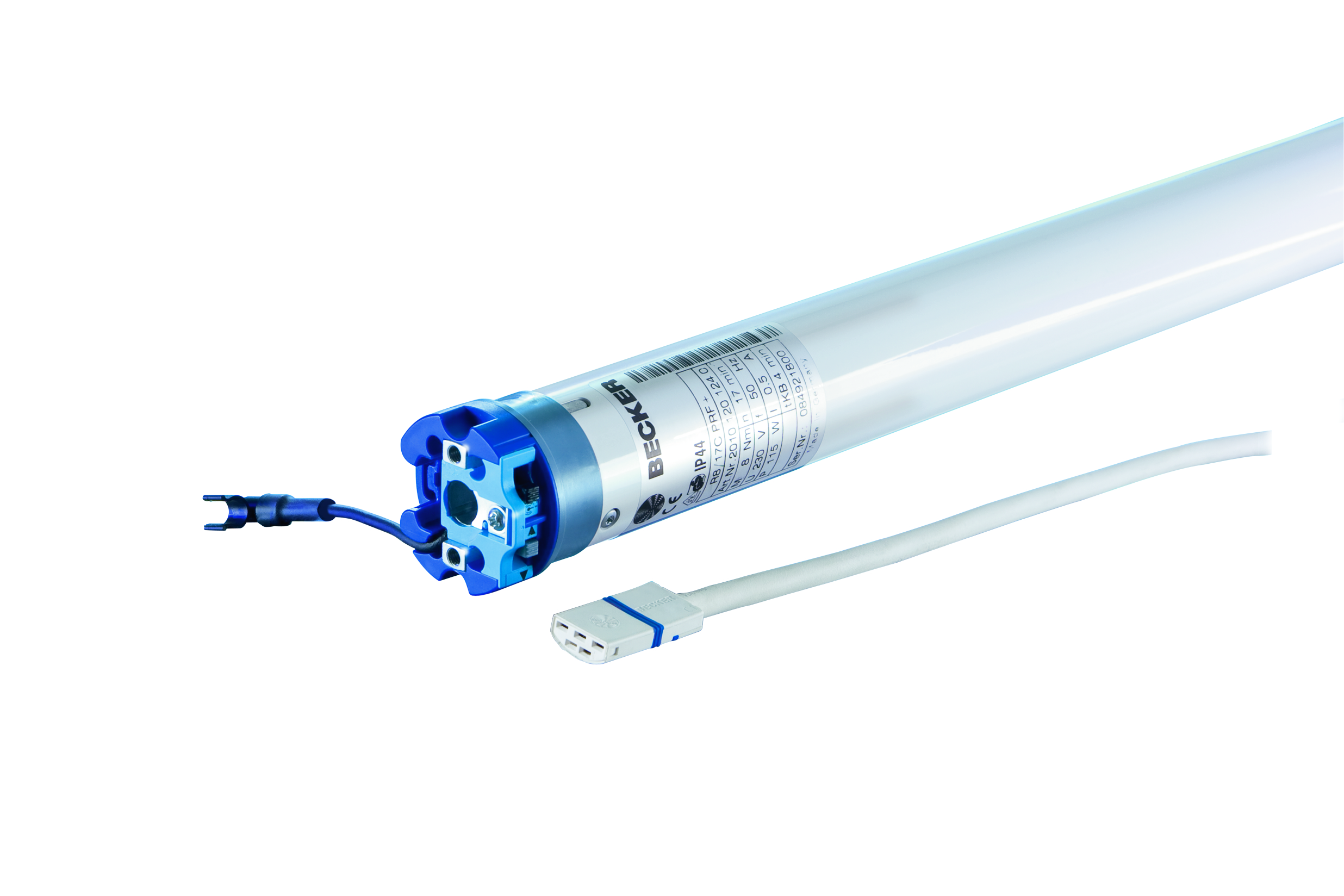

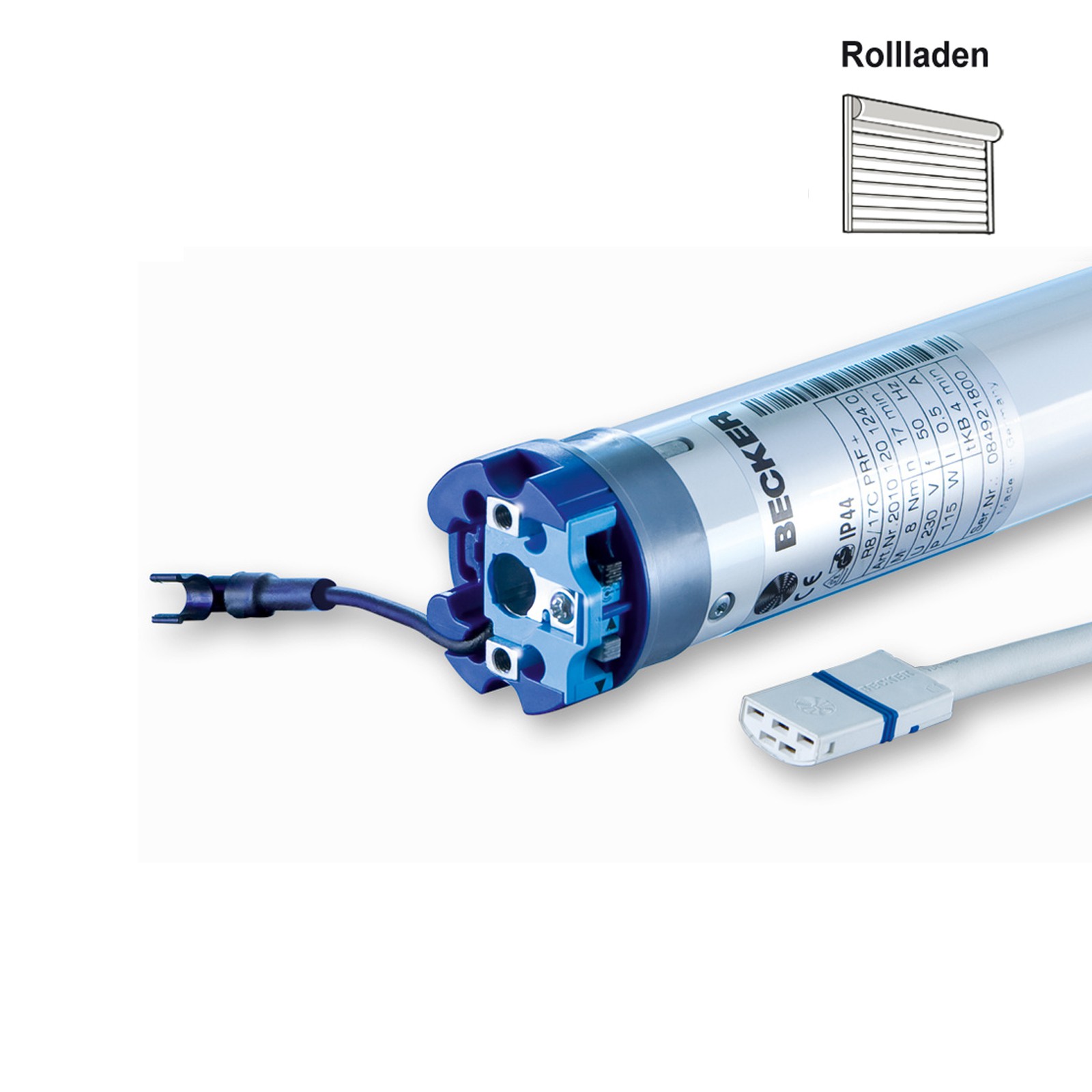

Becker Funk-Rollladenantrieb R-C01 PLUS – Ø 45 mm mit CentronicPLUS, 8 bis 40 Nm

Die Becker Rollladenantriebe der Baureihe R-C01 PLUS sind Funk-Rohrmotoren mit integriertem bidirektionalem Funkempfänger für Wickelwellen ab Ø 50 mm. Der Rollladen wird direkt per CentronicPLUS-Funk bedient, der Antrieb meldet Position und Status an den Sender zurück. Eine Steuerleitung zum Schalter ist nicht nötig, es genügt der 230-V-Anschluss. Das macht den Funkmotor ideal für die Nachrüstung.

Der Antrieb mit Ø 45 mm ist in fünf Stärken von 8 Nm bis 40 Nm erhältlich. Die elektronische Endabschaltung erkennt die Endlagen an vorhandenen Anschlägen automatisch. Hinderniserkennung, Festfrierschutz und Sanftanschlag schonen Rollladen und Antrieb, eine Memoryfunktion fährt den Rollladen täglich zur gleichen Zeit.

Ausführungen: Becker R8 bis R40-C01 PLUS im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der R20-17-C01 PLUS liefert zum Beispiel 20 Nm bei 17 U/min.

Welches Drehmoment ist das richtige?

Das benötigte Drehmoment hängt vor allem vom Gewicht des Rollladenpanzers und vom Durchmesser der Wickelwelle ab. Je schwerer der Rollladen und je größer die Welle, desto stärker muss der Antrieb sein. Beim Austausch eines vorhandenen Motors orientieren Sie sich am einfachsten an der Nm-Angabe auf dem Typenschild des alten Antriebs. Beachten Sie auch die Baulänge, die stärkeren Ausführungen sind länger.

CentronicPLUS-Funk: bidirektional und vernetzt

Rückmeldung und Mesh-Technologie

Der integrierte CentronicPLUS-Funktransceiver empfängt nicht nur Befehle, sondern meldet auch Position, Blockierung und weitere Statusinformationen zurück. Die Mesh-Technologie vernetzt alle CentronicPLUS-Geräte automatisch zu einem leistungsfähigen Netzwerk. Der Antrieb arbeitet auf 868,3 MHz. Es können bis zu 16 Sender eingelernt werden, davon maximal 3 Sensoren. Softwareupdates sind drahtlos möglich.

Kompatibel mit Centronic und CentronicPLUS

Neben CentronicPLUS-Sendern lässt sich der Antrieb auch mit Sendern aus dem Centronic-Steuerungsprogramm bedienen. Centronic-Sender können allerdings keine Rückmeldungen verarbeiten, und die Reichweite kann geringer ausfallen. Den vollen Funktionsumfang nutzen Sie mit CentronicPLUS-Sendern. Einzel-, Gruppen- und Zentralsteuerung sind per Funk möglich.

Memoryfunktion und Zwischenpositionen

Mit der Memoryfunktion speichert der Antrieb je eine Fahrzeit für AUF und AB und wiederholt sie alle 24 Stunden. Dafür wird ein CentronicPLUS EasyControl-Sender oder ein Centronic MemoControl-Sender benötigt. Zusätzlich lassen sich zwei Zwischenpositionen frei programmieren, zum Beispiel als Lüftungs- oder Sonnenschutzstellung, und per Doppeltipp auf die Fahrtaste anfahren.

Sensoren und Vor-Ort-Bedienung

Der Antrieb ist mit Sonne-Wind- und Regensensoren kompatibel, die Schwellwerte lassen sich über Handsender oder Zentralsteuerungen einstellen. Zusätzlich zum Funk kann ein bedrahteter 1-fach-Taster (Schließer) angeschlossen werden. Die Leitung zum Taster darf maximal 20 m lang sein.

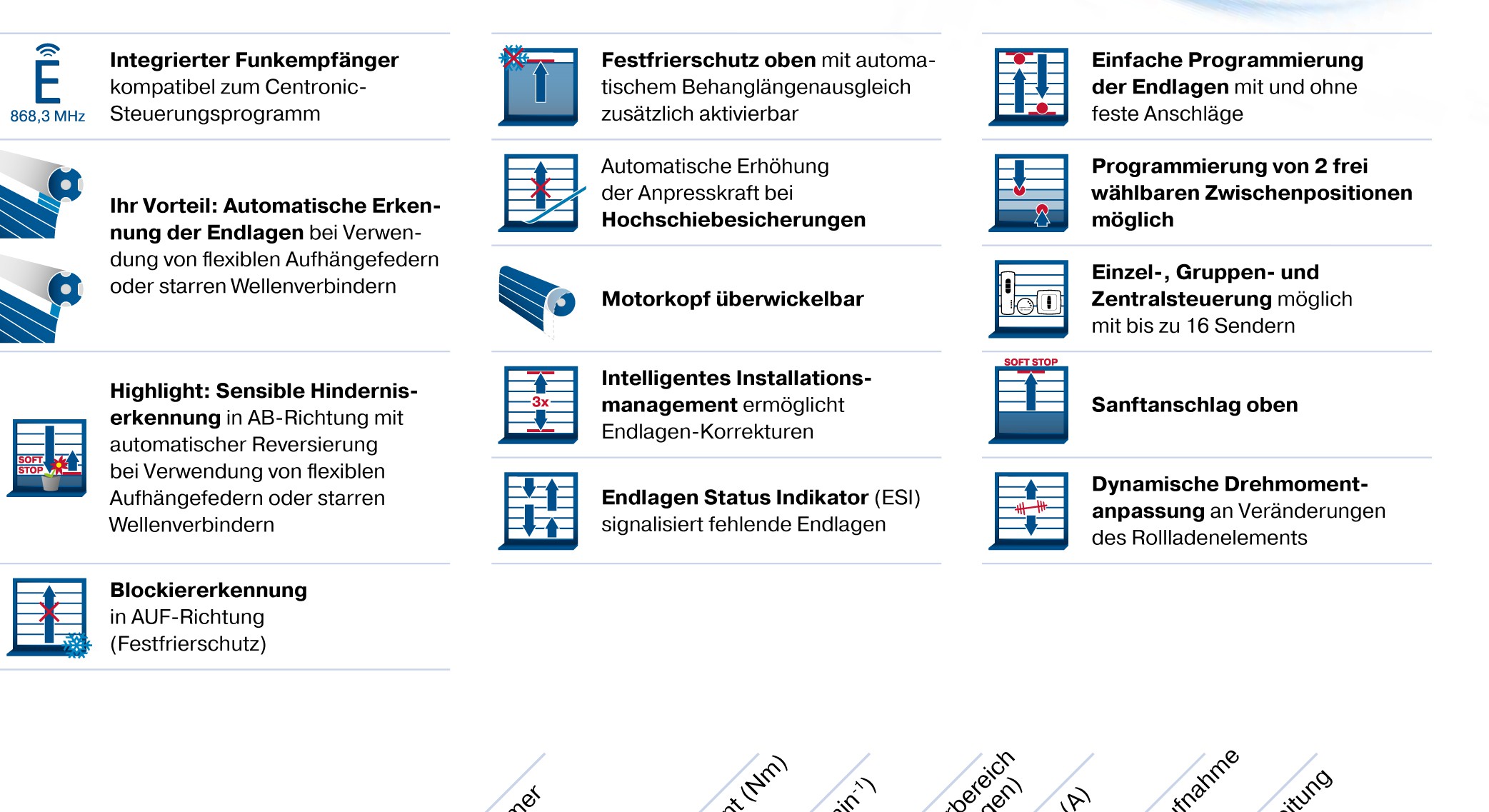

Intelligente Funktionen der elektronischen Endabschaltung

Automatische Endlagenerkennung

Sind oben und unten feste Anschläge vorhanden, erkennt der Antrieb die Endlagen selbstständig. Alternativ können feste Punkt-Endlagen programmiert oder beide Varianten kombiniert werden. Eine Anschlag-Endlage wird dauerhaft gespeichert, sobald sie dreimal angefahren wurde. Der Antrieb arbeitet mit Aufhängefedern ebenso wie mit starren Wellenverbindern und erkennt die Art der Aufhängung automatisch. Über den Schalter am Motorkopf ändern Sie die Drehrichtung und aktivieren oder deaktivieren die Lernbereitschaft.

Hinderniserkennung, Blockiererkennung und Festfrierschutz

Die sensible Hinderniserkennung in AB-Richtung schützt die Anlage, wenn der Panzer auf ein Hindernis aufläuft. Die Blockiererkennung schaltet den Antrieb bei starkem Drehmomentanstieg ab, zum Beispiel bei einer vereisten Endleiste. Mit aktiviertem Festfrierschutz stoppt der Antrieb kurz vor dem oberen Anschlag. Der Sanftanschlag oben schont den Behang zusätzlich.

Fliegengitterschutzfunktion

Bei aktivierter Fliegengitterschutzfunktion ist die Hinderniserkennung bereits nach etwa 140° Wellenumdrehung aus der oberen Endlage aktiv. Trifft der Rollladen auf eine offen stehende Insektenschutztür, stoppt der Antrieb und fährt zurück in die obere Endlage. Die Funktion ist im Auslieferzustand deaktiviert.

Automatischer Behanglängenausgleich

Verändert sich die Länge des Behangs im Laufe der Zeit, erkennt und korrigiert der Antrieb dies automatisch. Voraussetzung ist die Endlageneinstellung gegen einen Anschlag. Bei Punkt-Endlagen erfolgt kein Ausgleich.

Anwendungsempfehlung

Die Becker R-C01 PLUS Antriebe eignen sich laut Hersteller für Rollläden, Insektenschutz und Projektionsleinwände.

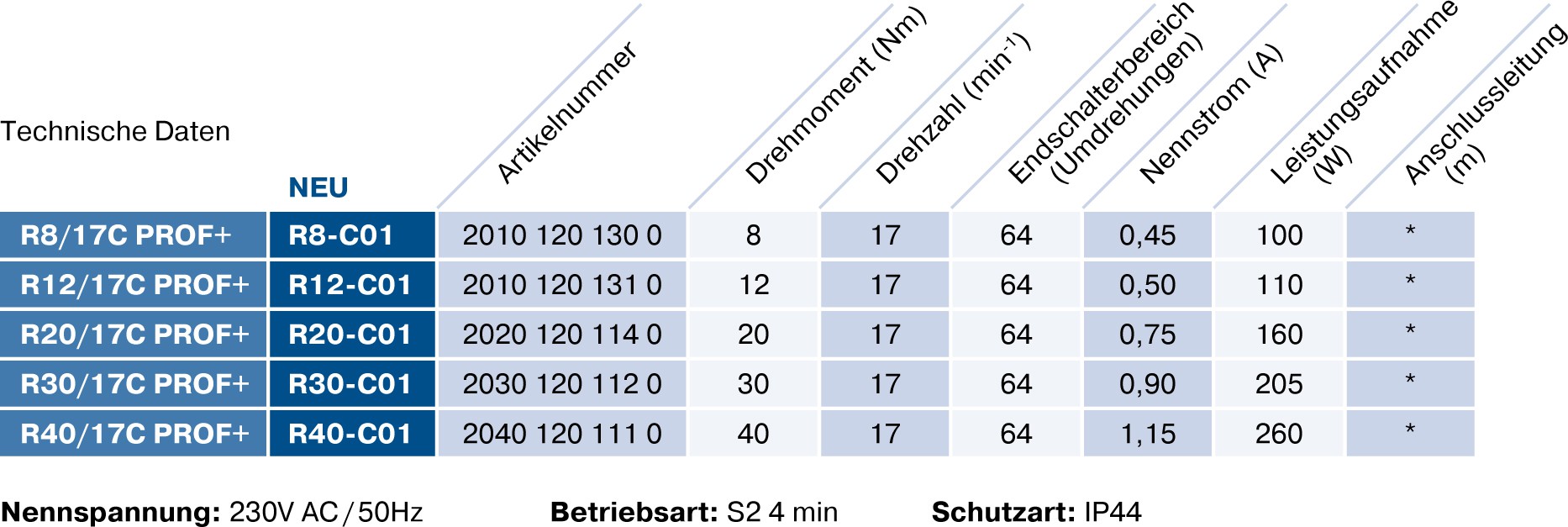

Technische Daten

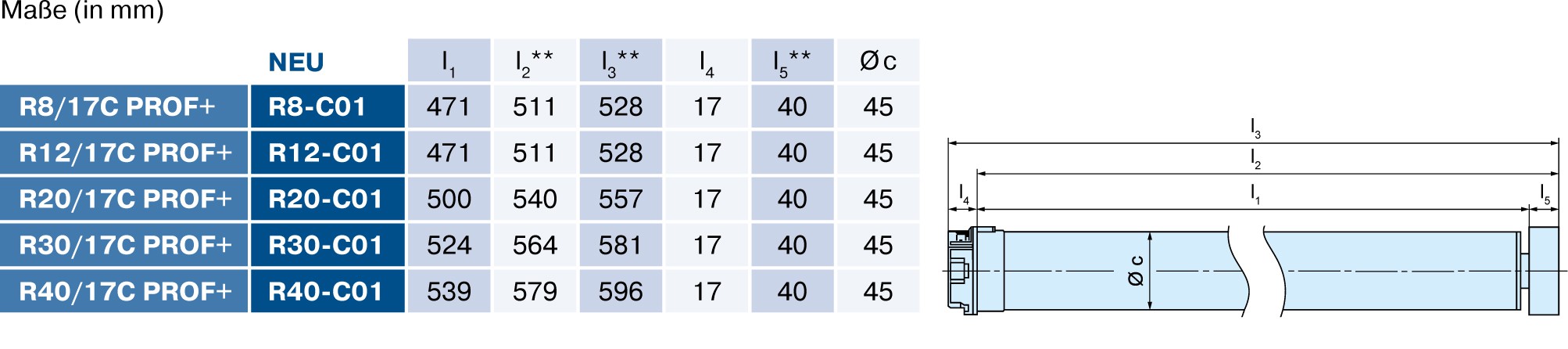

Maße der einzelnen Ausführungen

Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer R AO S60 K (4930 200 222 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.
