Produktinformationen "Beck-O-Tronic 6 40MHz, inkl. Handsender Mini 4-Kanal"

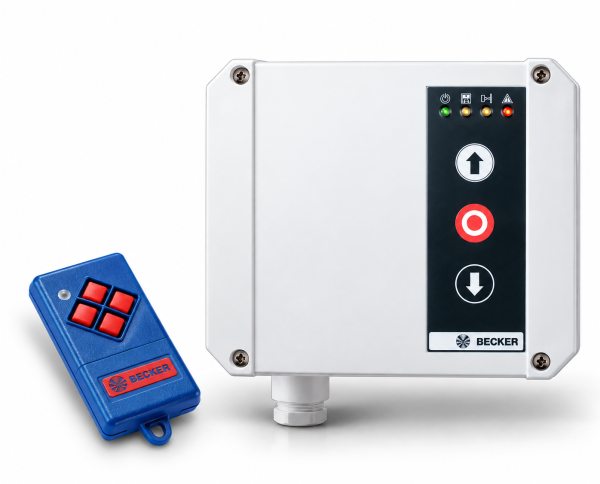

Becker Beck-O-Tronic 6 40 MHz – Rolltorsteuerung mit Funkempfänger und Handsender Mini 4-Kanal

Die Becker Beck-O-Tronic 6 ist eine komfortable Torsteuerung für Rohrantriebe in Rolltoren. In dieser Ausführung ist ein Funkempfänger für 40,685 MHz samt Antenne bereits integriert, und ein Handsender Mini 4-Kanal gehört zum Lieferumfang. So bedienen Sie Ihr Rolltor bequem per Funk oder direkt über die Folientastatur am Gehäuse.

Die Steuerung erkennt die Endlagen automatisch über den Antriebsstrom, bietet zwei Sicherheitseingänge für Schließkantensicherungen und Lichtschranken sowie einen NOT-HALT-Eingang. Über ein zweistelliges Display und das Menü lassen sich zahlreiche Funktionen wie automatischer Wiederzulauf, Hoflicht oder Vorwarnzeit an die jeweilige Toranlage anpassen.

Ihre Vorteile auf einen Blick:

Rolltorsteuerung mit integriertem 40-MHz-Funkempfänger und Antenne
Handsender Mini 4-Kanal im Lieferumfang
Bis zu 27 Sender bzw. Handsendertasten einlernbar
Bedientasten AUF, STOPP und ZU direkt am Gerät
Automatische Endlagenerkennung über Antriebsstromkontrolle
Zwei Sicherheitseingänge für elektrische und optische Schließkantensicherungen sowie Lichtschranken
Freifahrt oder Wiederauffahrt bei Hinderniserkennung
DW-Sicherheitsleiste in Verbindung mit Vor-Endschalter anschließbar
NOT-HALT-Eingang, der die Antriebsrelais direkt abschaltet
Ausgang für Hoflicht, Warnlicht oder Ampel (230 V, max. 250 VA)
Automatischer Wiederzulauf, Vorwarnzeit und Urlaubsfunktion
Zusätzliche Taster für AUF, ZU und Impuls anschließbar
Kunststoffgehäuse mit Schutzart IP54

Bedienung per Funk und am Gerät

Die eingelernten Sender lassen sich wahlweise mit zwei Funktionen belegen: F1 mit getrennten Tasten für AUF, STOPP/Licht und ZU oder F2 als Impulsfunktion mit der Folge AUF – STOPP – ZU. Am Gehäuse steuern Sie das Tor über die Folientastatur. Ein langer Tastendruck schaltet Sonderfunktionen: Tor dauerhaft auf, Tor dauerhaft zu (Urlaubsfunktion, alle Eingänge und Funk gesperrt) oder Dauerlicht. Diese Zustände bleiben auch nach einem Stromausfall erhalten.

Sicherheit für Ihre Toranlage

Die beiden Sicherheitseingänge SE1 und SE2 sind für Schließkantensicherungen mit 1k2 oder 8k2, optische Schaltleisten (OSE) und Lichtschranken mit oder ohne Testung ausgelegt. Für jeden Eingang legen Sie getrennt für AUF- und ZU-Lauf fest, ob das Tor stoppt, kurz freifährt oder in die Gegenrichtung bis zur Endlage fährt. Der NOT-HALT-Eingang schaltet Antriebs- und Lichtrelais direkt ab und wirkt damit auch bei einem Ausfall der Elektronik. Die Steuerung führt zudem regelmäßig einen Selbsttest durch.

Zahlreiche Einstellmöglichkeiten

Über das Menü passen Sie die Steuerung an Ihre Toranlage an. Eine Auswahl der wichtigsten Funktionen:

Funktion	Einstellbereich
Laufzeitbegrenzung	1–90 Sek. bzw. 1–9 Min.
Automatischer Wiederzulauf (Offenhaltezeit)	5 Sek. bis 30 Min. oder aus
Offenhaltezeit nach Verlassen der Lichtschranke	1–20 Sek. oder aus
Vorwarnzeit vor AUF- bzw. ZU-Lauf	je 1–15 Sek. oder aus
Licht / Warnlicht	Lichtzeit 10–600 Sek., Ampel- und Blinkfunktionen
Freifahrtzeit	0,25–5 Sek.
Wartungsintervall	100–9.900 Torbewegungen oder aus
Weitere Funktionen	Panik- und Totmann-Funktion, Lamellen-Verstellung, Taktzähler, Sperre der Parametrierung

Anwendungsempfehlung

Die Becker Beck-O-Tronic 6 ist für die Ansteuerung von Rohrantrieben in Rolltoren vorgesehen, die über feste Anschläge in den Endlagen oder eine Verkleidung an der Wickelwelle verfügen (EN 12453). Für den ZU-Lauf in Selbsthaltung ist eine Schließkantensicherung notwendig.

Technische Daten

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Modell	Beck-O-Tronic 6 40 MHz, inkl. Handsender Mini 4-Kanal
Artikelnummer	4005 000 202 0
GTIN / EAN	4251852908792
Bezeichnung	Rolltorsteuerung inkl. Funkempfänger 40 MHz und 4-Kanal Handsender
Im Lieferumfang	Handsender Mini 4-Kanal (selbstlernender Funk)
Farbe	Grau
Anzahl Kanäle	1 Kanal
Funkfrequenz	40,685 MHz
Einlernbare Sender	Bis zu 27 Codierungen
Anschlussspannung	230 V / 50 Hz
Aufnahmeleistung	6 VA
Antriebsschaltleistung	1 Antrieb, 230 V / 50 Hz, max. 500 VA
Leuchtenschaltleistung	230 V / 50 Hz, max. 250 VA
Steuerspannung	12 V DC, max. 300 mA
Gerätesicherung	5 A träge, 5 × 20 mm
Schutzart / Schutzklasse	IP54 (nur für Montage im Innenraum) / I
Temperaturbereich	-20 °C bis +50 °C
Gehäuse	Kunststoff (PC), Aufputzmontage
Abmessungen	130 × 155 × 50 mm
Integrierbar in Schalterrahmen	Nein
Lebensdauer	ausgelegt für 100.000 Betriebsspiele
Gewicht	ca. 0,579 kg

Montage- & Bedienungsanleitung

Alle Informationen zu Montage, Anschluss, Parametrierung, Einlernen der Sender und Fehlermeldungen finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).

Anleitung herunterladen (PDF)

Wichtiger Hinweis: Montage, Anschluss und Inbetriebnahme dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen. Dabei sind die einschlägigen Normen und Vorschriften für kraftbetätigte Tore zu beachten, unter anderem EN 12453, EN 12445 und EN 12978. Die Steuerung ist nur für die Montage im Innenraum vorgesehen, in einer Bedienhöhe von mindestens 1.500 mm, geschützt vor direkter Sonne und Schlagregen. Steuer- und Antriebsleitungen dürfen maximal 30 m lang sein. Alle Benutzer sind nach der Inbetriebnahme in die Bedienung einzuweisen, und die Sicherheitseinrichtungen müssen regelmäßig geprüft werden.

Häufige Fragen zur Becker Beck-O-Tronic 6 40 MHz

Was ist im Lieferumfang enthalten?

Die Torsteuerung Beck-O-Tronic 6 mit integriertem 40-MHz-Funkempfänger und Antenne sowie ein Handsender Mini 4-Kanal.

Für welche Tore ist die Steuerung geeignet?

Für Rolltore mit Rohrantrieb, die feste Anschläge in den Endlagen oder eine Verkleidung an der Wickelwelle haben (EN 12453). Für den ZU-Lauf in Selbsthaltung ist eine Schließkantensicherung erforderlich.

Wie viele Handsender kann ich einlernen?

Es können bis zu 27 Codierungen eingelernt werden. Jedem Sender wird beim Einlernen die Funktion F1 (AUF, STOPP/Licht, ZU) oder F2 (Impuls) zugewiesen.

Welche Sicherheitseinrichtungen kann ich anschließen?

An die zwei Sicherheitseingänge passen elektrische Schließkantensicherungen (1k2 oder 8k2), optische Schaltleisten (OSE) und Lichtschranken. Eine DW-Leiste lässt sich zusammen mit einem Vor-Endschalter an SE2 betreiben. Zusätzlich gibt es einen NOT-HALT-Eingang.

Kann ich ein Hoflicht oder eine Ampel anschließen?

Ja. Der Licht-Ausgang (230 V, max. 250 VA) lässt sich als Hoflicht mit Nachlaufzeit, als Warnlicht während Vorwarnzeit und Fahrt oder als Ampel bzw. Torzustandsanzeige nutzen.

Wie funktioniert der automatische Wiederzulauf?

Ist der automatische Wiederzulauf aktiv, schließt das Tor nach der eingestellten Offenhaltezeit von 5 Sekunden bis 30 Minuten selbstständig, auf Wunsch mit Vorwarnzeit. Eine betätigte Lichtschranke oder Sicherheitsleiste setzt die Offenhaltezeit zurück.

Wo finde ich die Montage- und Bedienungsanleitung?

Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Bedienungsanleitung als PDF herunterladen.
