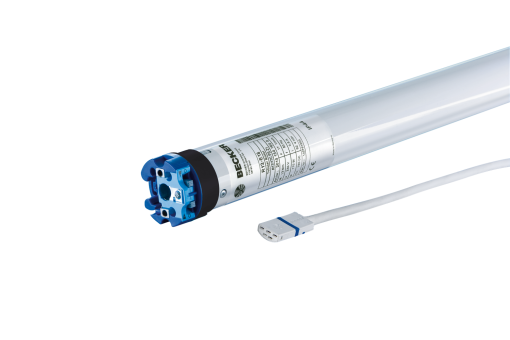

Becker R8-40 E18

ab 139,90 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Das Wichtigste im Überblick:

Fragen oder telefonische Bestellung : 07144 33 45 125

markiso ID 33770

.re18-product { font-family: Arial, Helvetica, sans-serif; color: #333333; line-height:... mehr

Menü schließen

Produktinformationen "Becker R8-40 E18"

Becker ZIP-Antrieb R-E18 – Ø 45 mm für ZIP-Screens, elektronische Endabschaltung, 8 bis 40 Nm

Die Becker Sonnenschutzantriebe „ZIP“ der Baureihe R-E18 sind Rohrmotoren mit elektronischer Endabschaltung, die speziell für ZIP-Screens entwickelt wurden, also für senkrechte Sonnenschutzanlagen mit seitlich geführtem Tuch. Die sensible Hinderniserkennung schützt Tuch und Führung, die Tuchentlastung schont das Gewebe in der oberen Endlage.

Der Antrieb mit Ø 45 mm für Wickelwellen ab Ø 50 mm ist in fünf Stärken von 8 Nm bis 40 Nm erhältlich und damit auch für große ZIP-Screens geeignet. Die Auto-Install-Funktion programmiert die Endlagen selbstständig, mehrere Antriebe sind parallel schaltbar.

Ihre Vorteile auf einen Blick:

Speziell für ZIP-Screens entwickelt
Rohrantrieb Ø 45 mm für Wickelwellen ab Ø 50 mm
In fünf Ausführungen von 8 Nm bis 40 Nm, jeweils 17 U/min
Sensible Hinderniserkennung mit mehrfacher Testung
Blockiererkennung mit mehrfacher Testung
Tuchentlastung in der oberen Anschlag-Endlage, de-/aktivierbar
Elektronische Endabschaltung mit Auto-Install-Funktion
Endlageneinstellung über Schalter am Antriebskopf, ohne Einstellset
Automatischer Behanglängenausgleich
Parallel schaltbar, steckbare Anschlussleitung (C-Plug)
Made in Germany

Ausführungen: Becker R8-E18 bis R40-E18 im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der R20-17-E18 liefert zum Beispiel 20 Nm bei 17 U/min.

Modell	Artikelnummer	Drehmoment	Drehzahl	Endschalterbereich (Umdr.)	Nennstrom	Leistungsaufnahme
R8-17-E18	2010 130 159 0	8 Nm	17 U/min	64	0,45 A	100 W
R12-17-E18	2010 130 160 0	12 Nm	17 U/min	64	0,5 A	110 W
R20-17-E18	2020 130 145 0	20 Nm	17 U/min	64	0,7 A	160 W
R30-17-E18	2030 130 150 0	30 Nm	17 U/min	64	0,9 A	210 W
R40-17-E18	2040 130 157 0	40 Nm	17 U/min	64	1,15 A	260 W

Welches Drehmoment ist das richtige?

Das benötigte Drehmoment hängt vom Gewicht von Tuch und Fallschiene und vom Durchmesser der Wickelwelle ab. Zu stark sollte der Antrieb nicht gewählt werden: Damit die Hinderniserkennung zuverlässig arbeitet, muss das in der unteren Endlage benötigte Drehmoment laut Hersteller mindestens ein Drittel des Nennmoments betragen.

Funktionen für ZIP-Screens

Sensible Hinderniserkennung

Läuft der Screen beim Abfahren auf ein Hindernis, schaltet der Antrieb ab und versucht erneut, die Stelle zu überfahren. Gelingt das nicht, stoppt er nach dem dritten Versuch. Diese mehrfache Testung verhindert, dass der Screen bei einer kurzen Windböe oder leichter Schwergängigkeit unnötig stehen bleibt.

Tuchentlastung

Bei aktivierter Tuchentlastung entlastet der Antrieb das Tuch, nachdem er gegen den oberen Anschlag gefahren ist. Die Funktion ist im Auslieferzustand aktiviert und kann mit dem Einstellset deaktiviert werden.

Auto-Install und Endlageneinstellung

Die untere Endlage wird als fester Punkt programmiert, die obere wahlweise als Punkt oder automatisch am oberen Anschlag. Das geht über die Schalter am Antriebskopf, mit einem Knebelschalter oder mit dem Einstellset. Die Auto-Install-Funktion programmiert die Endlagen selbstständig. Der Endlagen-Status-Indikator zeigt durch eine kurze Fahrtunterbrechung an, wenn eine Endlage noch fehlt.

Automatischer Behanglängenausgleich

Längt sich das Tuch im Laufe der Zeit, gleicht der Antrieb dies automatisch aus. Voraussetzung ist die Einstellung der oberen Endlage gegen Anschlag. Bei der Einstellung Punkt zu Punkt erfolgt kein Ausgleich.

Anwendungsempfehlung

Die Becker R-E18 Antriebe sind laut Hersteller ausschließlich für vertikale ZIP-Anlagen bestimmt, also für ZIP-Screens und Senkrechtmarkisen mit seitlicher Tuchführung. Für Rollläden und andere Markisentypen gibt es eigene Antriebsbaureihen.

Technische Daten

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Baureihe	R8-E18 … R40-E18 („ZIP“)
Anwendung	ZIP-Screen
Endabschaltung	Elektronisch
Antriebsdurchmesser	Ø 45 mm
Wickelwellen	ab Ø 50 mm (Rohrinnendurchmesser mind. 47 mm)
Drehmoment	8 bis 40 Nm, je nach Ausführung
Drehzahl	17 U/min
Endschalterbereich	64 Umdrehungen
Nennspannung	230 V AC / 50 Hz
Betriebsart	S2 4 Min.
Schutzart	IP44
Emissionsschalldruckpegel	≤ 70 dB(A)
Parallelschaltung	Ja
Anschlussleitung	Steckbar (C-Plug)

Maße der einzelnen Ausführungen

Modell	L1	L2	L3	L4	L5
R8-17-E18	472,6 mm	512,6 mm	529,6 mm	17 mm	40 mm
R12-17-E18	472,6 mm	512,6 mm	529,6 mm	17 mm	40 mm
R20-17-E18	502 mm	542 mm	559 mm	17 mm	40 mm
R30-17-E18	530 mm	570 mm	587 mm	17 mm	40 mm
R40-17-E18	540,3 mm	580,3 mm	597,3 mm	17 mm	40 mm

Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer R NO DW78R+F K (4930 200 274 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.

Montage- & Betriebsanleitung

Alle Informationen zu Montage, elektrischem Anschluss, Endlageneinstellung, Auto-Install, Hinderniserkennung, Tuchentlastung und Fehlerbehebung finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).

Anleitung herunterladen (PDF)

Wichtiger Hinweis: Die Hinderniserkennung funktioniert nur in Verbindung mit dem Mitnehmer für Hinderniserkennung und dient dem Schutz der Anlage, sie ist kein Personenschutz. Das in der unteren Endlage benötigte Drehmoment muss mindestens ein Drittel des Nennmoments betragen. Die E18-Antriebe sind nur für vertikale ZIP-Anlagen bestimmt, mit einem Antrieb pro Wickelwelle. Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.

Häufige Fragen zu den Becker ZIP-Antrieben R-E18

Was ist ein ZIP-Antrieb?

Ein Rohrmotor, der auf ZIP-Screens abgestimmt ist. Bei diesen Anlagen läuft das Tuch seitlich in Führungsschienen. Der E18 bringt dafür eine besonders sensible Hinderniserkennung und eine Tuchentlastung mit.

In welchen Stärken ist der Becker R-E18 erhältlich?

Den Antrieb gibt es mit 8, 12, 20, 30 und 40 Nm. Alle Ausführungen laufen mit 17 U/min und haben dieselben Funktionen, sie unterscheiden sich in Drehmoment und Baulänge.

Wie funktioniert die Hinderniserkennung?

Erkennt der Antrieb ein Hindernis, schaltet er ab und versucht erneut, die Stelle zu überfahren. Gelingt das nicht, stoppt er nach dem dritten Versuch. Voraussetzung ist der Mitnehmer für Hinderniserkennung.

Kann ich den Antrieb auch für Rollläden oder Gelenkarmmarkisen nutzen?

Nein. Der E18 ist ausschließlich für vertikale ZIP-Anlagen bestimmt. Für Rollläden gibt es zum Beispiel die Baureihen E01 und E03, für Markisen die Baureihe E12.

Kann ich mehrere ZIP-Screens an einen Schalter anschließen?

Ja. Die E18-Antriebe sind parallel schaltbar. Zu beachten ist die maximale Schaltkontaktbelastung des verwendeten Schalters oder der Steuerung.

Brauche ich ein Einstellset?

Für die Endlagen nicht: Sie lassen sich über die Schalter am Antriebskopf einstellen. Das Einstellset wird benötigt, um die Tuchentlastung zu deaktivieren oder wieder zu aktivieren.

Der Antrieb schaltet ab, bevor die Endlage erreicht ist. Was tun?

Der Antrieb hat einen Drehmomentanstieg erkannt. Fahren Sie das Hindernis frei, beseitigen Sie es und fahren Sie anschließend bis zur gewünschten Endlage. Bei dauerhafter Überlastung muss die Anlage leichtgängiger gemacht oder ein stärkerer Antrieb gewählt werden.

Wo finde ich die Montage- und Betriebsanleitung?

Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Betriebsanleitung als PDF herunterladen.
