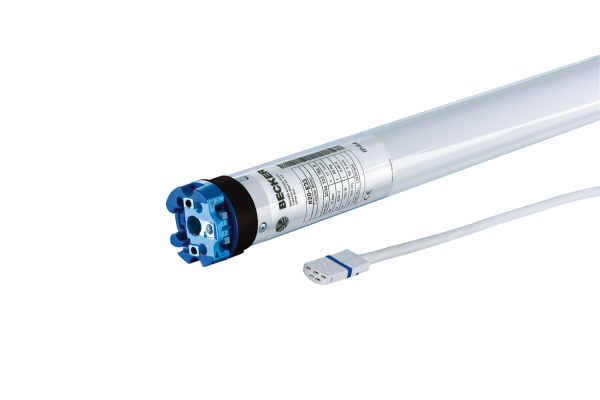

Becker R20 - R40 E33

Becker Markisenantrieb R-E33 für Nothandbedienung – Ø 45 mm, elektronische Endabschaltung, 20 bis 40 Nm

Die Becker Sonnenschutzantriebe der Baureihe R-E33 sind Markisenmotoren mit elektronischer Endabschaltung, die für den Einsatz mit einer Nothandbedienung entwickelt wurden. Wird die Gelenkarmmarkise bei einem Stromausfall von Hand eingekurbelt, findet der Antrieb seine Endlagen danach selbstständig wieder. Ein erneutes Einstellen ist nicht nötig.

Der Antrieb mit Ø 45 mm für Wickelwellen ab Ø 50 mm ist mit 20, 30 oder 40 Nm erhältlich. Tuchentlastung, Tuchstraffung und die erhöhte Schließkraft für Kassettenmarkisen sind auf Gelenkarmmarkisen abgestimmt, die Auto-Install-Funktion programmiert die Endlagen selbstständig.

Ausführungen: Becker R20-E33 bis R40-E33 im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der R30-17-E33 liefert zum Beispiel 30 Nm bei 17 U/min.

Welches Drehmoment ist das richtige?

Das benötigte Drehmoment hängt vor allem von Breite und Ausfall der Markise, der Anzahl der Gelenkarme und vom Durchmesser der Tuchwelle ab. Beim Austausch eines vorhandenen Motors orientieren Sie sich am einfachsten an der Nm-Angabe auf dem Typenschild des alten Antriebs oder an den Vorgaben des Markisenherstellers. Beachten Sie auch die Baulänge, die stärkeren Ausführungen sind länger.

Markisenmotor mit Nothandbedienung

So funktioniert die Nothandbedienung

Der Antrieb selbst hat keinen Kurbelanschluss. Die Nothandbedienung erfolgt über ein Nothand-Getriebe mit passendem Mitnehmer, das als Zubehör erhältlich ist. Becker bietet dafür ein Kegelradgetriebe für die E33-Serie und das Markisen-NHK-Mitnehmerset DW78 an. Bei einem Stromausfall kann die Markise damit von Hand eingefahren werden.

Endlagen bleiben erhalten

Bei herkömmlichen Antrieben mit elektronischer Endabschaltung stimmen die gespeicherten Endlagen nach dem Kurbeln nicht mehr. Der E33 ist darauf ausgelegt: Nach der Betätigung im Notfall findet er seine Endlagen selbstständig wieder. Voraussetzung ist, dass die Endlageneinstellung gegen den oberen Anschlag abgeschlossen ist, bevor die Nothandkurbel verwendet wird.

Funktionen für Gelenkarm- und Kassettenmarkisen

Tuchentlastung und Tuchstraffung

Die Tuchentlastung entlastet das Tuch in der oberen Anschlag-Endlage und ist im Auslieferzustand aktiviert. Die Tuchstraffungsfunktion strafft das Tuch nach dem Ausfahren über eine frei einstellbare Reversierposition, sie ist im Auslieferzustand deaktiviert. Beide Funktionen werden mit dem Einstellset umgestellt.

Erhöhte Schließkraft und umschaltbares Anschlagverhalten

Für Kassettenmarkisen, die fest schließen sollen, ist im Auslieferzustand das erhöhte Anschlagverhalten eingestellt. Es lässt sich bei Bedarf auf reduziert umschalten.

Auto-Install und Endlageneinstellung

Die eingefahrene Endlage erkennt der Antrieb automatisch am oberen Anschlag, die ausgefahrene Endlage wird als fester Punkt programmiert. Das geht über die Schalter am Antriebskopf, mit einem Knebelschalter oder mit dem Einstellset. Mit der Auto-Install-Funktion programmiert der Antrieb die Endlagen selbstständig. Die Anschlag-Endlage wird dauerhaft gespeichert, sobald sie dreimal fehlerfrei erkannt wurde.

Blockiererkennung und Behanglängenausgleich

Die Blockiererkennung mit mehrfacher Testung stoppt den Antrieb bei einem Hindernis und prüft mehrfach, ob die Fahrt fortgesetzt werden kann. Längt sich das Tuch im Laufe der Zeit, gleicht der Antrieb dies am Anschlag automatisch aus.

Anwendungsempfehlung

Die Becker R-E33 Antriebe sind für offene und halboffene Gelenkarmmarkisen sowie Kassettenmarkisen bestimmt. Laut Hersteller muss die Markise in der Ausfahr-Endlage mechanisch begrenzt sein, die Gelenkarme dürfen nicht vollständig gestreckt werden. Für Rollläden ist der Antrieb nicht vorgesehen.

Technische Daten

Maße der einzelnen Ausführungen

Die Maße L2, L3 und L5 sind vom verwendeten Mitnehmer abhängig.
