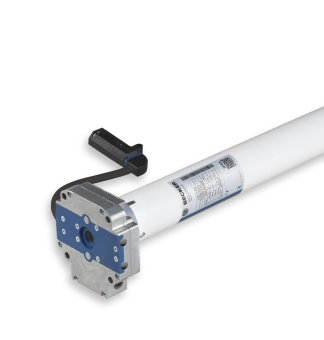

Becker L60 - L120 E25

Becker Rollladenantrieb L-E25 mit Handkurbel-Anschluss – Ø 58 mm, elektronische Endabschaltung, 60 bis 120 Nm

Die Becker Rollladenantriebe der Baureihe L-E25 verbinden eine elektronische Endabschaltung mit einem Handkurbel-Anschluss. Die Endlagen erkennt der Antrieb an den vorhandenen Anschlägen automatisch, bei einem Stromausfall lässt sich der Rollladen oder das Rolltor über die Nothandkurbel von Hand bewegen. Der Antrieb ist für Wickelwellen ab Ø 63 mm ausgelegt.

Der kräftige Rohrmotor mit Ø 58 mm ist mit 60, 80 oder 120 Nm erhältlich und für große, schwere Rollläden und Rolltore ausgelegt. Blockiererkennung und automatischer Behanglängenausgleich schonen die Anlage im Alltag.

Ausführungen: Becker L60-E25 bis L120-E25 im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der L80-11-E25 liefert zum Beispiel 80 Nm bei 11 U/min.

Welches Drehmoment ist das richtige?

Das benötigte Drehmoment hängt vor allem vom Gewicht des Behangs und vom Durchmesser der Wickelwelle ab. Je schwerer der Rollladen oder das Rolltor und je größer die Welle, desto stärker muss der Antrieb sein. Beim Austausch eines vorhandenen Motors orientieren Sie sich am einfachsten an der Nm-Angabe auf dem Typenschild des alten Antriebs. Die Baulänge ist bei allen drei Ausführungen gleich.

Nothandkurbel und elektronische Endabschaltung

Nothandkurbel: Bedienung bei Stromausfall

Über den Handkurbel-Anschluss lässt sich der Behang auch ohne Strom öffnen und schließen. Der Anschluss ist für eine 6-Kant-Welle 7 mm oder eine 4-Kant-Welle 6 mm ausgelegt. Die Handkurbel ist laut Hersteller ausschließlich für die Bedienung bei Stromausfall vorgesehen, nicht für den Dauerbetrieb und nicht für den Einsatz mit Werkzeug wie einem Akkuschrauber. Nach dem Kurbeln referenziert sich der Antrieb neu, indem er einmal gegen den Anschlag in der Gegenrichtung gefahren wird.

Automatische Endlageneinstellung gegen Anschlag

Die Endlagen werden automatisch an den vorhandenen Anschlägen erkannt. Dazu fahren Sie den Behang jeweils dreimal gegen den oberen und den unteren Anschlag, ein handelsüblicher Knebelschalter oder verriegelter Taster genügt. Der Antrieb legt die obere Endlage anschließend kurz vor den Anschlag. Der Endlagen-Status-Indikator zeigt durch eine kurze Fahrtunterbrechung an, wenn eine Endlage noch fehlt.

Blockiererkennung und Behanglängenausgleich

Die Blockiererkennung schaltet den Antrieb bei einem starken Drehmomentanstieg ab, zum Beispiel bei einem angefrorenen Rollladen. Verändert sich die Länge des Behangs im Laufe der Zeit, erkennt und korrigiert der Antrieb dies automatisch.

Anwendungsempfehlung und Voraussetzungen

Die Becker L-E25 Antriebe sind für Rollläden und Rolltore bestimmt. Voraussetzung sind feste Anschläge in beiden Endlagen und die Befestigung des Panzers mit festen (starren) Wellenverbindern. Aufhängefedern sind bei dieser Baureihe nicht vorgesehen. Für Sonnenschutzanlagen ist der Antrieb nicht geeignet.

Technische Daten

Alle drei Ausführungen haben dieselben Abmessungen. Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer L A SM70 M (4931 300 080 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.
