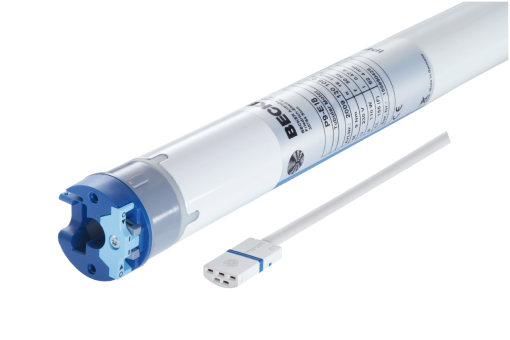

Becker P5-30 E18

ab 139,00 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Das Wichtigste im Überblick:

Fragen oder telefonische Bestellung : 07144 33 45 125

markiso ID 33759

.pe18-product { font-family: Arial, Helvetica, sans-serif; color: #333333; line-height:... mehr

Menü schließen

Produktinformationen "Becker P5-30 E18"

Becker ZIP-Antrieb P-E18 – Ø 35 mm für ZIP-Screens, elektronische Endabschaltung, 5 oder 9 Nm

Die Becker Sonnenschutzantriebe „ZIP“ der Baureihe P-E18 sind kompakte Rohrmotoren mit elektronischer Endabschaltung, die speziell für ZIP-Screens entwickelt wurden, also für senkrechte Sonnenschutzanlagen mit seitlich geführtem Tuch. Die sensible Hinderniserkennung schützt Tuch und Führung, die Tuchentlastung schont das Gewebe in der oberen Endlage.

Der Antrieb mit nur Ø 35 mm für Wickelwellen ab Ø 38 mm ist in vier Ausführungen erhältlich: mit 5 Nm bei 16, 20 oder 30 U/min sowie mit 9 Nm bei 16 U/min. Die Auto-Install-Funktion programmiert die Endlagen selbstständig, mehrere Antriebe sind parallel schaltbar.

Ihre Vorteile auf einen Blick:

Speziell für ZIP-Screens entwickelt
Rohrantrieb Ø 35 mm für Wickelwellen ab Ø 38 mm
Vier Ausführungen: 5 Nm (16, 20 oder 30 U/min) und 9 Nm (16 U/min)
Sensible Hinderniserkennung mit mehrfacher Testung
Blockiererkennung mit mehrfacher Testung
Tuchentlastung in der oberen Anschlag-Endlage, de-/aktivierbar
Elektronische Endabschaltung mit Auto-Install-Funktion
Endlageneinstellung über Schalter am Antriebskopf, ohne Einstellset
Automatischer Behanglängenausgleich
Parallel schaltbar, steckbare Anschlussleitung (C-Plug)
Made in Germany

Ausführungen: Becker P5-E18 bis P9-E18 im Überblick

Bitte wählen Sie die gewünschte Ausführung aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der P5-30-E18 liefert 5 Nm bei 30 U/min, der P9-16-E18 9 Nm bei 16 U/min.

Modell	Artikelnummer	Drehmoment	Drehzahl	Endschalterbereich (Umdr.)	Nennstrom	Leistungsaufnahme
P5-16-E18	2009 130 113 0	5 Nm	16 U/min	64	0,35 A	80 W
P5-20-E18	2009 130 106 0	5 Nm	20 U/min	64	0,45 A	110 W
P5-30-E18	2009 130 107 0	5 Nm	30 U/min	64	0,45 A	110 W
P9-16-E18	2009 130 108 0	9 Nm	16 U/min	64	0,45 A	110 W

Drehmoment oder Drehzahl: Welche Ausführung passt?

Die drei 5-Nm-Antriebe unterscheiden sich in der Geschwindigkeit: Je höher die Drehzahl, desto schneller fährt der Screen. Der P9-16-E18 bietet mit 9 Nm mehr Kraft für größere und schwerere Anlagen. Das benötigte Drehmoment hängt vom Gewicht von Tuch und Fallschiene und vom Durchmesser der Wickelwelle ab. Zu stark sollte der Antrieb nicht gewählt werden: Damit die Hinderniserkennung zuverlässig arbeitet, muss das in der unteren Endlage benötigte Drehmoment laut Hersteller mindestens ein Drittel des Nennmoments betragen.

Funktionen für ZIP-Screens

Sensible Hinderniserkennung

Läuft der Screen beim Abfahren auf ein Hindernis, schaltet der Antrieb ab und versucht erneut, die Stelle zu überfahren. Gelingt das nicht, stoppt er nach dem dritten Versuch. Diese mehrfache Testung verhindert, dass der Screen bei einer kurzen Windböe oder leichter Schwergängigkeit unnötig stehen bleibt.

Tuchentlastung

Bei aktivierter Tuchentlastung entlastet der Antrieb das Tuch, nachdem er gegen den oberen Anschlag gefahren ist. Die Funktion ist im Auslieferzustand aktiviert und kann mit dem Einstellset deaktiviert werden.

Auto-Install und Endlageneinstellung

Die untere Endlage wird als fester Punkt programmiert, die obere wahlweise als Punkt oder automatisch am oberen Anschlag. Das geht über die Schalter am Antriebskopf, mit einem Knebelschalter oder mit dem Einstellset. Die Auto-Install-Funktion programmiert die Endlagen selbstständig. Der Endlagen-Status-Indikator zeigt durch eine kurze Fahrtunterbrechung an, wenn eine Endlage noch fehlt.

Automatischer Behanglängenausgleich

Längt sich das Tuch im Laufe der Zeit, gleicht der Antrieb dies automatisch aus. Voraussetzung ist die Einstellung der oberen Endlage gegen Anschlag. Bei der Einstellung Punkt zu Punkt erfolgt kein Ausgleich.

Anwendungsempfehlung

Die Becker P-E18 Antriebe sind laut Hersteller ausschließlich für vertikale ZIP-Anlagen bestimmt, also für ZIP-Screens und Senkrechtmarkisen mit seitlicher Tuchführung. Für Rollläden und andere Markisentypen gibt es eigene Antriebsbaureihen.

Technische Daten

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Baureihe	P5-E18 … P9-E18 („ZIP“)
Anwendung	ZIP-Screen
Endabschaltung	Elektronisch
Antriebsdurchmesser	Ø 35 mm
Wickelwellen	ab Ø 38 mm (Rohrinnendurchmesser mind. 37 mm)
Drehmoment	5 Nm oder 9 Nm
Drehzahl	16, 20 oder 30 U/min, je nach Ausführung
Endschalterbereich	64 Umdrehungen
Nennspannung	230 V AC / 50 Hz
Betriebsart	S2 4 Min.
Schutzart	IP44
Emissionsschalldruckpegel	≤ 70 dB(A)
Parallelschaltung	Ja
Anschlussleitung	Steckbar (C-Plug)

Maße der einzelnen Ausführungen

Modell	L1	L2	L3	L4	L5
P5-16-E18	404 mm	444 mm	457 mm	13 mm	40 mm
P5-20-E18	453 mm	493 mm	506 mm	13 mm	40 mm
P5-30-E18	453 mm	493 mm	506 mm	13 mm	40 mm
P9-16-E18	453 mm	493 mm	506 mm	13 mm	40 mm

Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer P RO 40x1,3/40x1,5 K (4930 200 246 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.

Montage- & Betriebsanleitung

Alle Informationen zu Montage, elektrischem Anschluss, Endlageneinstellung, Auto-Install, Hinderniserkennung, Tuchentlastung und Fehlerbehebung finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).

Anleitung herunterladen (PDF)

Wichtiger Hinweis: Die Hinderniserkennung funktioniert nur in Verbindung mit dem Mitnehmer für Hinderniserkennung und dient dem Schutz der Anlage, sie ist kein Personenschutz. Das in der unteren Endlage benötigte Drehmoment muss mindestens ein Drittel des Nennmoments betragen. Die E18-Antriebe sind nur für vertikale ZIP-Anlagen bestimmt, mit einem Antrieb pro Wickelwelle. Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.

Häufige Fragen zu den Becker ZIP-Antrieben P-E18

Was ist ein ZIP-Antrieb?

Ein Rohrmotor, der auf ZIP-Screens abgestimmt ist. Bei diesen Anlagen läuft das Tuch seitlich in Führungsschienen. Der E18 bringt dafür eine besonders sensible Hinderniserkennung und eine Tuchentlastung mit.

Was ist der Unterschied zwischen den vier Ausführungen?

P5-16, P5-20 und P5-30 haben jeweils 5 Nm und unterscheiden sich in der Drehzahl (16, 20 bzw. 30 U/min). Der P9-16 hat 9 Nm bei 16 U/min. Der P5-16 ist mit 404 mm (L1) kürzer als die anderen drei mit 453 mm.

Wie funktioniert die Hinderniserkennung?

Erkennt der Antrieb ein Hindernis, schaltet er ab und versucht erneut, die Stelle zu überfahren. Gelingt das nicht, stoppt er nach dem dritten Versuch. Voraussetzung ist der Mitnehmer für Hinderniserkennung.

Kann ich den Antrieb auch für Rollläden oder Gelenkarmmarkisen nutzen?

Nein. Der E18 ist ausschließlich für vertikale ZIP-Anlagen bestimmt. Für Rollläden gibt es zum Beispiel die Baureihen E01 und E03, für Markisen die Baureihe E12.

Kann ich mehrere ZIP-Screens an einen Schalter anschließen?

Ja. Die E18-Antriebe sind parallel schaltbar. Zu beachten ist die maximale Schaltkontaktbelastung des verwendeten Schalters oder der Steuerung.

Brauche ich ein Einstellset?

Für die Endlagen nicht: Sie lassen sich über die Schalter am Antriebskopf einstellen. Das Einstellset wird benötigt, um die Tuchentlastung zu deaktivieren oder wieder zu aktivieren.

Der Antrieb schaltet ab, bevor die Endlage erreicht ist. Was tun?

Der Antrieb hat einen Drehmomentanstieg erkannt. Fahren Sie das Hindernis frei, beseitigen Sie es und fahren Sie anschließend bis zur gewünschten Endlage. Bei dauerhafter Überlastung muss die Anlage leichtgängiger gemacht oder ein stärkerer Antrieb gewählt werden.

Wo finde ich die Montage- und Betriebsanleitung?

Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Betriebsanleitung als PDF herunterladen.
