Produktinformationen "Becker SunWindSet SWS241-II"

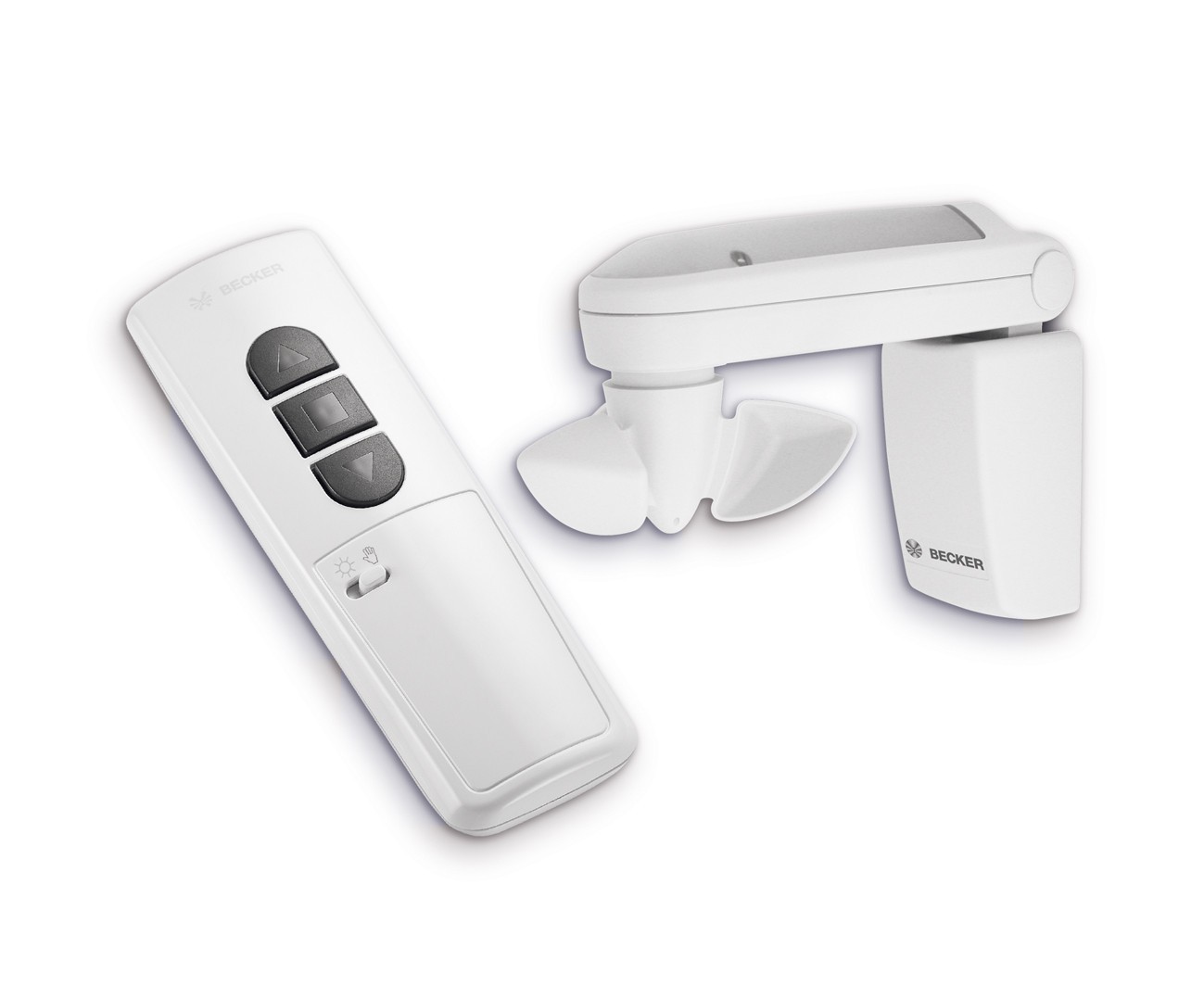

Becker Centronic SunWindSet SWS241-II – Sonne-Wind-Sensor mit Handsender für bedrahtete Antriebe

Das Becker Centronic SunWindSet SWS241-II verbindet einen Sonne-Wind-Sensor mit integriertem Funkempfänger (SWC510) mit einem Handsender zur Einstellung der Schwellwerte (SWC441-II). So automatisieren Sie eine bestehende Sonnenschutzanlage mit bedrahtetem 230-V-Rohrantrieb per Funk, ganz ohne den Antrieb zu tauschen.

Der Sensor misst Sonne und Wind direkt an der Anlage. Am Handsender stellen Sie die Schwellwerte für Sonne und Wind mit der beiliegenden Einstellhilfe ein und wechseln per Schiebeschalter zwischen Hand- und Automatikbetrieb.

Ihre Vorteile auf einen Blick:

Komplettes Set: Sensor mit Funkempfänger und Handsender
Sonnen- und Windüberwachung von Sonnenschutzanlagen
Ideal zur Nachrüstung bestehender, bedrahteter Sonnenschutzanlagen
Sonnenschwellwert in 15 Stufen, Windschwellwert in 11 Stufen einstellbar
Wechsel zwischen Hand- und Automatikbetrieb direkt am Handsender
Zwei Zwischenpositionen programmierbar
Verstellbarer Sensorfuß für die optimale Montage
Sensor mit Bedientaste, Schutzart IP44, für die Außenmontage geeignet
Bis zu 16 Centronic-Sender einlernbar
Funkfrequenz 868,3 MHz, Reichweite bis 350 m im freien Feld
Einbindung in Becker CentralControl möglich

Das ist im Set enthalten

Komponente	Artikelnummer	Funktion
Centronic SunWindControl SWC510	4033 000 022 0	Sonne-Wind-Sensor mit integriertem Funkempfänger
Centronic SunWindControl SWC441-II	4033 000 202 0	1-Kanal Handsender mit Schwellwertreglern für Sonne und Wind

Automatik für Sonne und Wind

Steht der Schiebeschalter des Handsenders auf Automatik, fährt die Anlage aus, sobald der eingestellte Sonnenschwellwert überschritten wird. Das geschieht mit einer Verzögerung von bis zu 5 Minuten. Sinkt die Sonneneinstrahlung rund 15 Minuten dauerhaft unter den Schwellwert, fährt die Anlage wieder ein.

Wird der Windschwellwert überschritten, fährt die Anlage ein und bleibt geschlossen. Ein erneutes Ausfahren ist erst möglich, wenn der Wind rund 15 Minuten dauerhaft unter dem Schwellwert geblieben ist. In der Stellung Hand werden nur manuelle Fahrbefehle und Notsignale wie der Windalarm ausgeführt.

Schwellwerte einfach am Handsender einstellen

Mit der mitgelieferten Einstellhilfe drehen Sie die beiden Regler am Handsender. Der Sonnenschwellwert lässt sich in 15 Stufen von ca. 2 bis 100 kLux einstellen, der Windschwellwert in 11 Stufen von ca. 2 bis 22 m/s. Beim langsamen Drehen zeigt Ihnen der Antrieb die Stufen an. Geänderte Werte werden sofort an den Sensor übertragen, anschließend schaltet die Anlage für ca. 15 Minuten in den TEST-Modus, in dem sich die Zeiten verkürzen und die Funktion prüfen lässt.

Anwendungsempfehlung

Das Becker SunWindSet SWS241-II ist für die Automatisierung von Sonnenschutzanlagen mit bedrahtetem 230-V-Rohrantrieb vorgesehen. Der Handsender ist ausschließlich für den Innenbereich geeignet.

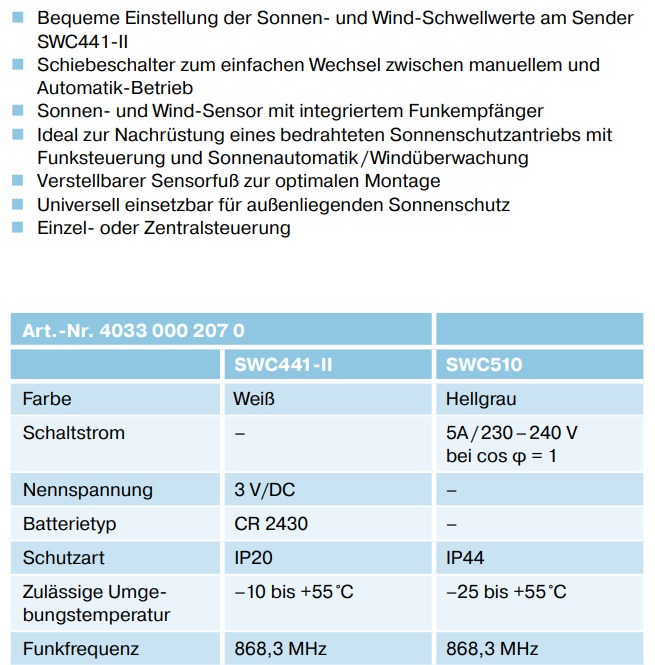

Technische Daten

Set

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Modell	Centronic SunWindSet SWS241-II
Artikelnummer	4033 000 207 0
GTIN / EAN	4251852909096
Bezeichnung	Sensor mit integrierter Sonnen-Wind-Steuerung und Handsender für drahtgebundene Antriebe
Funkfrequenz	868,3 MHz

Sonne-Wind-Sensor SWC510

Eigenschaft	Technische Daten
Farbe	Grau
Anzahl Kanäle	1 Kanal
Zwischenpositionen	2
Einlernbare Sender	Bis zu 16 (Mastersender + 15)
Nennspannung	230–240 V AC / 50–60 Hz
Schaltstrom max.	5 A / 230–240 V AC bei cos φ = 1
Laufzeit	2 Min.
Schutzart / Schutzklasse	IP44 / I
Umgebungstemperatur	-25 °C bis +55 °C
Montageart	Aufputz (Wandmontage mit 3 beiliegenden Schrauben)

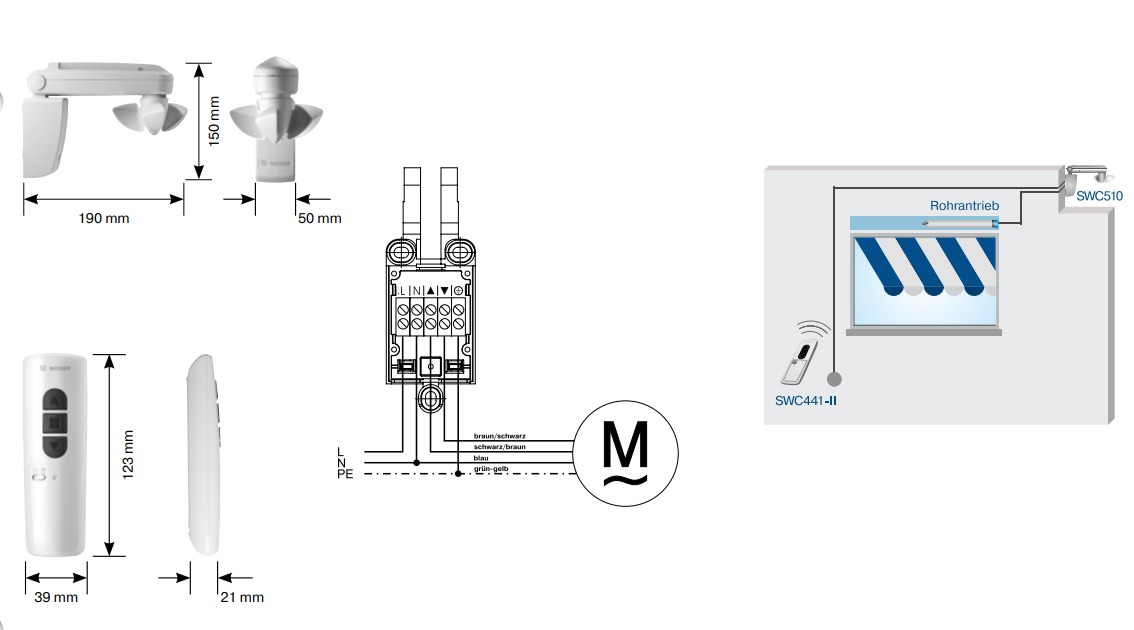

Abmessungen	150 × 190 × 50 mm (B × H × T)
Gewicht	ca. 0,669 kg

Handsender SWC441-II

Eigenschaft	Technische Daten
Farbe	Weiß
Anzahl Kanäle	1 Kanal
Schwellwerteinstellung	Sonne (15 Stufen, ca. 2–100 kLux), Wind (11 Stufen, ca. 2–22 m/s)
Hand-/Automatik-Umschaltung	Ja, per Schiebeschalter
Nennspannung / Batterie	3 V DC / CR2430 Lithium
Max. Sendeleistung	≤ 25 mW
Funkreichweite	bis 25 m am/im Gebäude, bis 350 m im freien Feld
Schutzart	IP20 (nur für trockene Innenräume)
Umgebungstemperatur	-10 °C bis +55 °C
Abmessungen	39 × 123 × 21 mm (B × H × T)
Montageart	Handgerät, Wandhalterung im Lieferumfang
Gewicht	ca. 0,117 kg

Montage- & Bedienungsanleitungen

Alle Informationen zu Anschluss, Montage, Einlernen, Einstellen der Schwellwerte und Bedienung finden Sie in den Original-Unterlagen des Herstellers (PDF, Deutsch / Englisch / Französisch / Niederländisch).

Inbetriebnahme Set SWS241-II (PDF) Anleitung Sensor SWC510 (PDF) Anleitung Handsender SWC441-II (PDF)

Wichtiger Hinweis: Der Anschluss des Sensors an das 230-V-Netz darf ausschließlich durch eine Elektrofachkraft erfolgen. Die Schwellwertregler haben eine sicherheitsrelevante Funktion: Eine falsche Einstellung kann zu Schäden an der Sonnenschutzanlage führen. Der Hersteller empfiehlt, die Schwellwerte nur durch einen Fachhändler oder unter dessen Anleitung einzustellen. Die Sensorflächen dürfen nicht abgedeckt werden. Der Handsender darf nur in trockenen Räumen verwendet werden. Als Zubehör sind die Montagebügel SC911 erhältlich.

Häufige Fragen zum Becker SunWindSet SWS241-II

Was ist im SunWindSet SWS241-II enthalten?

Das Set besteht aus dem Sonne-Wind-Sensor SWC510 mit integriertem Funkempfänger und dem 1-Kanal Handsender SWC441-II mit Wandhalterung und Einstellhilfe.

Für welche Anlagen ist das Set geeignet?

Für Sonnenschutzanlagen mit bedrahtetem 230-V-Rohrantrieb. Der Sensor ist direkt an den Antrieb angeschlossen und enthält bereits den Funkempfänger.

Wie stelle ich die Schwellwerte für Sonne und Wind ein?

Mit der beiliegenden Einstellhilfe am Handsender. Der Sonnenschwellwert hat 15 Stufen (ca. 2 bis 100 kLux), der Windschwellwert 11 Stufen (ca. 2 bis 22 m/s). Achten Sie darauf, dass beim Einstellen keine Taste gedrückt ist und der Behang zwischen den Endlagen steht.

Wie funktioniert der Wechsel zwischen Hand- und Automatikbetrieb?

Per Schiebeschalter am Handsender. In der Stellung Hand werden nur manuelle Fahrbefehle und Notsignale wie der Windalarm ausgeführt. In der Stellung Automatik laufen die Sonnen- und Windfunktionen. Ein manueller Befehl unterbricht die Automatik, bis der Schwellwert erneut erreicht wird, die Anlage eingefahren ist oder der Schalter einmal umgelegt wurde.

Warum fährt die Anlage nicht aus?

Prüfen Sie, ob der Sonnenschwellwert zu hoch eingestellt ist oder der Windschwellwert überschritten ist. Dann fährt die Anlage erst wieder aus, wenn der Wind abgeflaut ist, auch im manuellen Betrieb.

Was ist der TEST-Modus?

Nach dem Verstellen eines Schwellwerts schaltet die Anlage automatisch in den TEST-Modus. Dabei werden die Zeiten für Beschattung und Windüberwachung verkürzt, damit Sie die Funktion prüfen können. Der Modus endet nach ca. 15 Minuten oder sofort, wenn der Schiebeschalter betätigt wird.

Wo finde ich die Montage- und Bedienungsanleitungen?

Alle Unterlagen stehen direkt auf dieser Seite zum Download bereit: Inbetriebnahme Set (PDF), Sensor SWC510 (PDF) und Handsender SWC441-II (PDF).
