Produktinformationen "Becker SunWindSet SWS441-II"

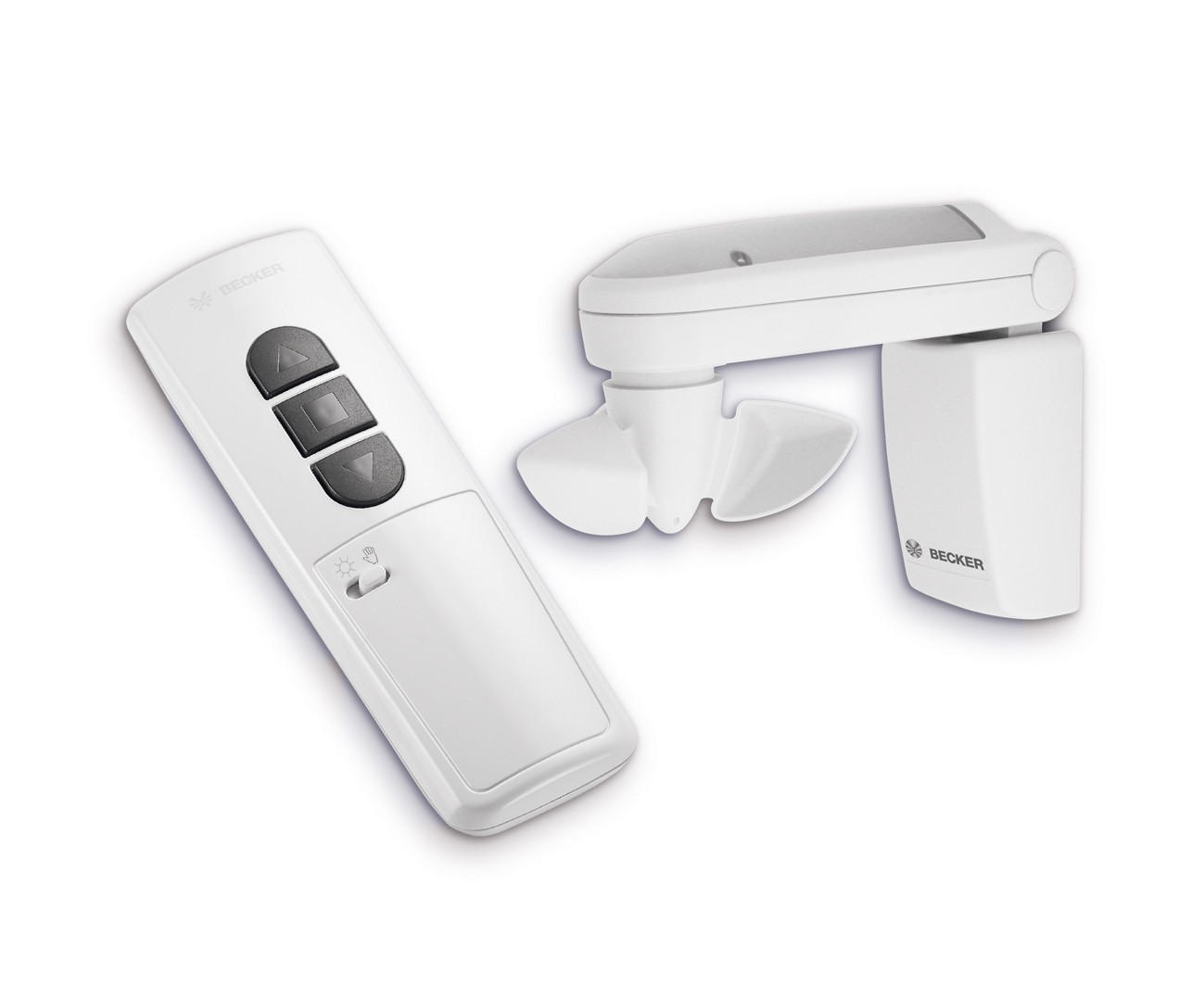

Becker Centronic SunWindSet SWS441-II – Sonne-Wind-Sensor mit Handsender für Funk-Sonnenschutz

Das Becker Centronic SunWindSet SWS441-II kombiniert den Funk-Sensor für Sonne und Wind SC811-II mit dem Handsender SWC441-II zur Einstellung der Schwellwerte. Damit automatisieren Sie eine Centronic-Sonnenschutzanlage mit Funk-Rohrantrieb oder Funkempfänger: Bei Sonne fährt die Anlage aus, bei zu viel Wind fährt sie ein.

Die Schwellwerte für Sonne und Wind stellen Sie mit der beiliegenden Einstellhilfe direkt am Handsender ein. Per Schiebeschalter wechseln Sie jederzeit zwischen Hand- und Automatikbetrieb.

Ihre Vorteile auf einen Blick:

Komplettes Set: Sonne-Wind-Sensor und Handsender mit Schwellwertreglern
Sonnen- und Windüberwachung von Sonnenschutzanlagen
Sonnenschwellwert in 15 Stufen, Windschwellwert in 11 Stufen einstellbar
Wechsel zwischen Hand- und Automatikbetrieb direkt am Handsender
Einzel-, Gruppen- oder Zentralsteuerung möglich
Verstellbarer Sensorfuß für die optimale Montage
Sensor mit Bedientaste und Sendekontrollleuchte, Schutzart IP44
Bis zu 3 Sensoren pro Empfänger einlernbar
Funkfrequenz 868,3 MHz, Reichweite bis 350 m im freien Feld
Einbindung in Becker CentralControl möglich

Das ist im Set enthalten

Komponente	Artikelnummer	Funktion
Centronic SensorControl SC811-II	4033 000 217 0	Funk-Sensor für Sonne und Wind (230-V-Netzanschluss)
Centronic SunWindControl SWC441-II	4033 000 202 0	1-Kanal Handsender mit Schwellwertreglern für Sonne und Wind

Der Sensor enthält keinen Funkempfänger. Er arbeitet mit einem bereits vorhandenen Centronic-Funkantrieb oder Funkempfänger für Sonnenschutzanlagen zusammen, der nicht zum Lieferumfang gehört.

Automatik für Sonne und Wind

Steht der Schiebeschalter des Handsenders auf Automatik, fährt die Anlage aus, sobald der eingestellte Sonnenschwellwert überschritten wird. Das geschieht mit einer Verzögerung von bis zu 5 Minuten. Sinkt die Sonneneinstrahlung rund 15 Minuten dauerhaft unter den Schwellwert, fährt die Anlage wieder ein.

Wird der Windschwellwert überschritten, fährt die Anlage ein und bleibt geschlossen. Ein erneutes Ausfahren ist erst möglich, wenn der Wind rund 15 Minuten dauerhaft unter dem Schwellwert geblieben ist. In der Stellung Hand werden nur manuelle Fahrbefehle und Notsignale wie der Windalarm ausgeführt.

Schwellwerte einfach am Handsender einstellen

Mit der mitgelieferten Einstellhilfe drehen Sie die beiden Regler am Handsender. Der Sonnenschwellwert lässt sich in 15 Stufen von ca. 2 bis 100 kLux einstellen, der Windschwellwert in 11 Stufen von ca. 2 bis 22 m/s. Beim langsamen Drehen zeigt Ihnen der Rohrantrieb die Stufen durch Klacken an. Danach schaltet die Anlage für ca. 15 Minuten in den TEST-Modus, in dem sich die Zeiten verkürzen und die Funktion prüfen lässt.

Anwendungsempfehlung

Das Becker SunWindSet SWS441-II ist für die Automatisierung von Sonnenschutzanlagen, Jalousien und Raffstores mit Centronic-kompatiblem Funkantrieb oder Funkempfänger vorgesehen. Der Handsender ist ausschließlich für den Innenbereich geeignet.

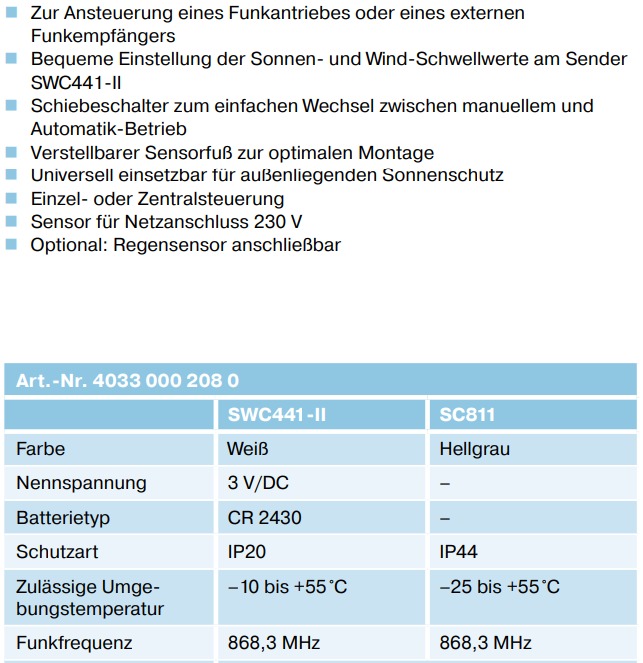

Technische Daten

Set

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Modell	Centronic SunWindSet SWS441-II
Artikelnummer	4033 000 208 0
GTIN / EAN	4251852909102
Bezeichnung	Sonnen-Wind-Sensor Funk mit Handsender
Funkfrequenz	868,3 MHz
Gewicht	ca. 0,776 kg

Sensor SC811-II

Eigenschaft	Technische Daten
Farbe	Grau
Anzahl Kanäle	1 Kanal
Erfassbare Sensorwerte	Sonne, Wind
Einlernbare Sensoren pro Empfänger	Bis zu 3
Nennspannung	230–240 V AC / 50–60 Hz
Max. Sendeleistung	≤ 25 mW
Funkreichweite	bis 25 m am/im Gebäude, bis 350 m im freien Feld
Schutzart / Schutzklasse	IP44 / II (bei bestimmungsgemäßer Montage)
Umgebungstemperatur	-25 °C bis +55 °C
Montageart	Aufputz (Wandmontage mit 3 beiliegenden Schrauben)

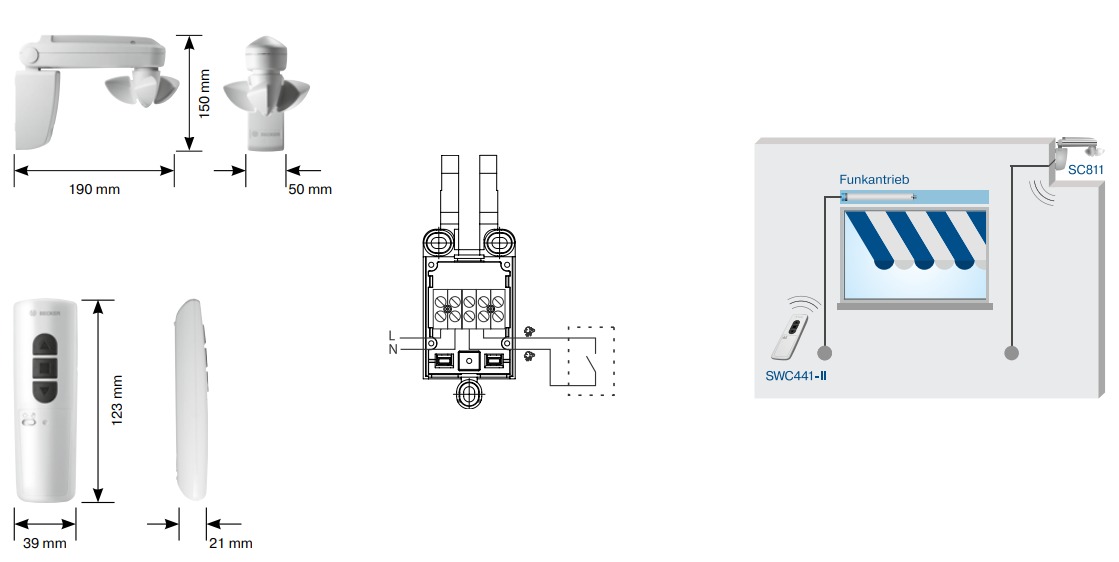

Abmessungen	150 × 190 × 50 mm (B × H × T)
Gewicht	ca. 0,657 kg

Handsender SWC441-II

Eigenschaft	Technische Daten
Farbe	Weiß
Anzahl Kanäle	1 Kanal
Schwellwerteinstellung	Sonne (15 Stufen, ca. 2–100 kLux), Wind (11 Stufen, ca. 2–22 m/s)
Hand-/Automatik-Umschaltung	Ja, per Schiebeschalter
Nennspannung / Batterie	3 V DC / CR2430 Lithium
Schutzart	IP20 (nur für trockene Innenräume)
Umgebungstemperatur	-10 °C bis +55 °C
Abmessungen	39 × 123 × 21 mm (B × H × T)
Montageart	Handgerät, Wandhalterung im Lieferumfang
Gewicht	ca. 0,117 kg

Montage- & Bedienungsanleitungen

Alle Informationen zu Anschluss, Montage, Einlernen, Einstellen der Schwellwerte und Bedienung finden Sie in den Original-Unterlagen des Herstellers (PDF, Deutsch / Englisch / Französisch / Niederländisch).

Inbetriebnahme Set SWS441-II (PDF) Anleitung Sensor SC811-II (PDF) Anleitung Handsender SWC441-II (PDF)

Wichtiger Hinweis: Der Anschluss des Sensors an das 230-V-Netz darf ausschließlich durch eine Elektrofachkraft erfolgen. Vor dem Einlernen des Sensors muss ein Mastersender, zum Beispiel der SWC441-II, im Funkempfänger für Sonnenschutzanlagen eingelernt und die Endlagen programmiert sein. Beim Einlernen kann die Anlage sofort ausfahren, der Fahrbereich muss daher frei sein. Die Schwellwertregler haben eine sicherheitsrelevante Funktion: Eine falsche Einstellung kann zu Schäden an der Sonnenschutzanlage führen. Der Hersteller empfiehlt, die Schwellwerte nur durch einen Fachhändler oder unter dessen Anleitung einzustellen. Die Sensorflächen dürfen nicht abgedeckt werden. Der Handsender darf nur in trockenen Räumen verwendet werden. Als Zubehör sind die Montagebügel SC911 erhältlich.

Häufige Fragen zum Becker SunWindSet SWS441-II

Was ist im SunWindSet SWS441-II enthalten?

Das Set besteht aus dem Funk-Sensor SC811-II für Sonne und Wind und dem 1-Kanal Handsender SWC441-II mit Wandhalterung und Einstellhilfe.

Brauche ich zusätzlich einen Funkempfänger?

Ja. Der SC811-II enthält keinen Funkempfänger. Er sendet seine Messwerte an einen vorhandenen Centronic-Funkantrieb oder Funkempfänger. Wenn Sie eine bedrahtete Anlage ohne Funk haben, ist das SunWindSet SWS241-II mit integriertem Empfänger die passende Lösung.

Wie stelle ich die Schwellwerte für Sonne und Wind ein?

Mit der beiliegenden Einstellhilfe am Handsender. Der Sonnenschwellwert hat 15 Stufen (ca. 2 bis 100 kLux), der Windschwellwert 11 Stufen (ca. 2 bis 22 m/s). Achten Sie darauf, dass beim Einstellen keine Taste gedrückt ist.

Wie funktioniert der Wechsel zwischen Hand- und Automatikbetrieb?

Per Schiebeschalter am Handsender. In der Stellung Hand werden nur manuelle Fahrbefehle und Notsignale wie der Windalarm ausgeführt. In der Stellung Automatik laufen die Sonnen- und Windfunktionen. Ein manueller Befehl unterbricht die Automatik, bis der Schwellwert erneut erreicht wird, die Anlage eingefahren ist oder der Schalter einmal umgelegt wurde.

Warum fährt die Anlage nicht aus?

Prüfen Sie, ob der Automatikmodus aktiv ist und der Sonnenschwellwert nicht zu hoch eingestellt ist. Außerdem kann der Windschwellwert überschritten sein. Dann fährt die Anlage erst wieder aus, wenn der Wind abgeflaut ist, auch im manuellen Betrieb.

Braucht der Sensor eine Batterie?

Nein. Der SC811-II wird über das 230-V-Netz versorgt und muss von einer Elektrofachkraft angeschlossen werden. Nur der Handsender SWC441-II benötigt eine CR2430 Lithium-Batterie.

Wo finde ich die Montage- und Bedienungsanleitungen?

Alle Unterlagen stehen direkt auf dieser Seite zum Download bereit: Inbetriebnahme Set (PDF), Sensor SC811-II (PDF) und Handsender SWC441-II (PDF).
