Produktinformationen "Becker SunWindSet SWS641-II"

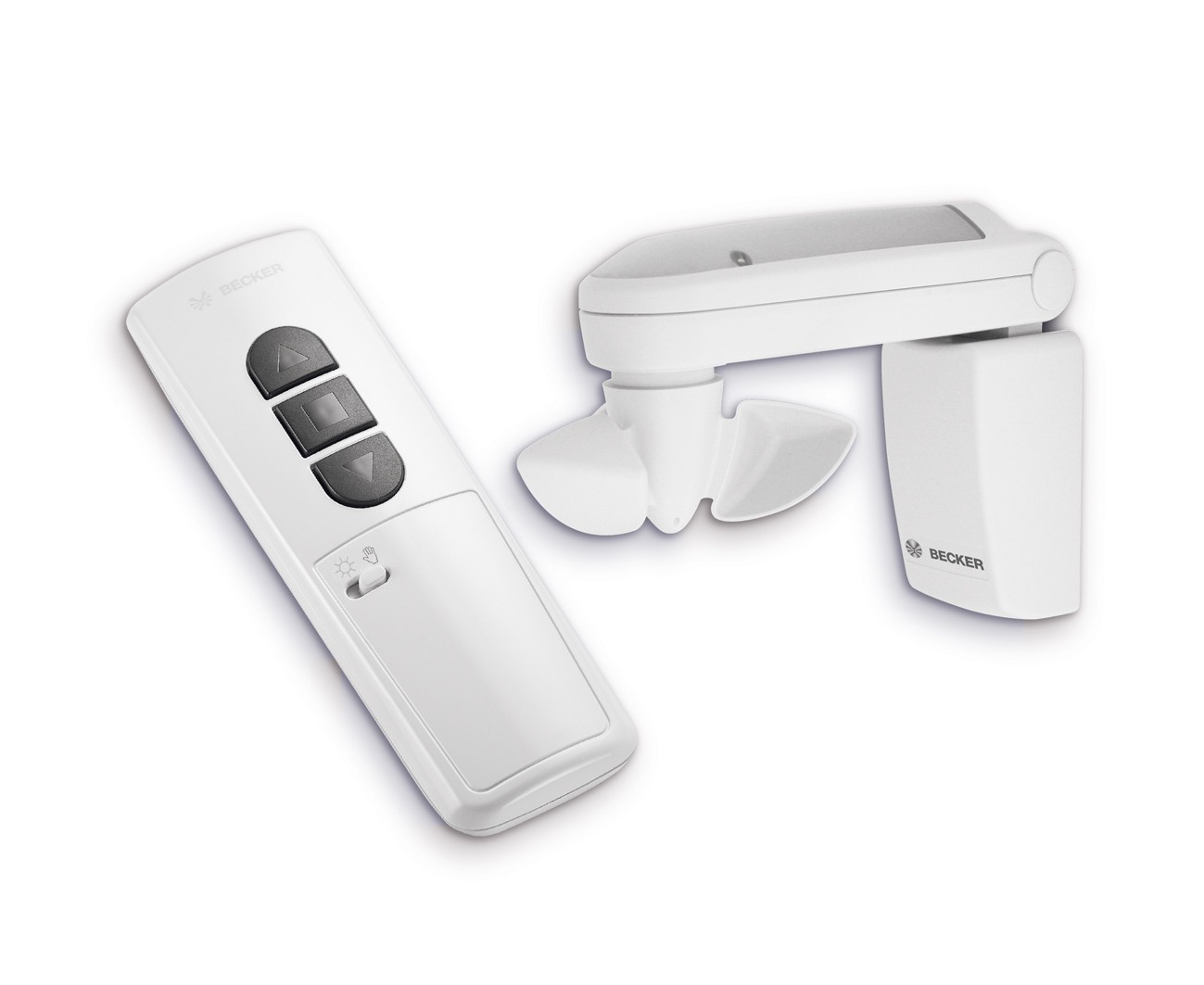

Becker Centronic SunWindSet SWS641-II – Solar Sonne-Wind-Sensor mit Handsender für Funk-Sonnenschutz

Das Becker Centronic SunWindSet SWS641-II kombiniert den solarbetriebenen Funk-Sensor für Sonne und Wind SC861 mit dem Handsender SWC441-II zur Einstellung der Schwellwerte. Damit automatisieren Sie eine Centronic-Sonnenschutzanlage mit Funk-Rohrantrieb oder Funkempfänger: Bei Sonne fährt die Anlage aus, bei zu viel Wind fährt sie ein.

Dank der integrierten Solarzelle braucht der Sensor keine Stromleitung und lässt sich flexibel montieren. Die Schwellwerte für Sonne und Wind stellen Sie mit der beiliegenden Einstellhilfe direkt am Handsender ein, und per Schiebeschalter wechseln Sie zwischen Hand- und Automatikbetrieb.

Ihre Vorteile auf einen Blick:

Komplettes Set: Solar-Sensor für Sonne und Wind und Handsender mit Schwellwertreglern
Integrierte Solarstromversorgung erspart die Kabelverlegung
Sonnen- und Windüberwachung von Sonnenschutzanlagen
Sonnenschwellwert in 15 Stufen, Windschwellwert in 11 Stufen einstellbar
Wechsel zwischen Hand- und Automatikbetrieb direkt am Handsender
Einzel-, Gruppen- oder Zentralsteuerung möglich
Verstellbarer Sensorfuß für die optimale Montage
Sensor mit Bedientaste und Sendekontrollleuchte, Schutzart IP44
Bis zu 3 Sensoren pro Empfänger einlernbar
Funkfrequenz 868,3 MHz, Reichweite bis 350 m im freien Feld
Einbindung in Becker CentralControl möglich

Das ist im Set enthalten

Komponente	Artikelnummer	Funktion
Centronic SensorControl SC861	4033 000 021 0	Solar-Funk-Sensor für Sonne und Wind
Centronic SunWindControl SWC441-II	4033 000 202 0	1-Kanal Handsender mit Schwellwertreglern für Sonne und Wind

Der Sensor enthält keinen Funkempfänger. Er arbeitet mit einem bereits vorhandenen Centronic-Funkantrieb oder Funkempfänger für Sonnenschutzanlagen zusammen, der nicht zum Lieferumfang gehört.

Automatik für Sonne und Wind

Steht der Schiebeschalter des Handsenders auf Automatik, fährt die Anlage aus, sobald der eingestellte Sonnenschwellwert überschritten wird. Das geschieht mit einer Verzögerung von bis zu 5 Minuten. Sinkt die Sonneneinstrahlung rund 15 Minuten dauerhaft unter den Schwellwert, fährt die Anlage wieder ein.

Wird der Windschwellwert überschritten, fährt die Anlage ein und bleibt geschlossen. Ein erneutes Ausfahren ist erst möglich, wenn der Wind rund 15 Minuten dauerhaft unter dem Schwellwert geblieben ist. In der Stellung Hand werden nur manuelle Fahrbefehle und Notsignale wie der Windalarm ausgeführt.

Schwellwerte einfach am Handsender einstellen

Mit der mitgelieferten Einstellhilfe drehen Sie die beiden Regler am Handsender. Der Sonnenschwellwert lässt sich in 15 Stufen von ca. 2 bis 100 kLux einstellen, der Windschwellwert in 11 Stufen von ca. 2 bis 22 m/s. Beim langsamen Drehen zeigt Ihnen der Rohrantrieb die Stufen durch Klacken an. Danach schaltet die Anlage für ca. 15 Minuten in den TEST-Modus, in dem sich die Zeiten verkürzen und die Funktion prüfen lässt.

Anwendungsempfehlung

Das Becker SunWindSet SWS641-II ist für die Automatisierung von Sonnenschutzanlagen mit Centronic-kompatiblem Funkantrieb oder Funkempfänger vorgesehen, die nicht gleichzeitig als Sichtschutz genutzt werden. Der Handsender ist ausschließlich für den Innenbereich geeignet.

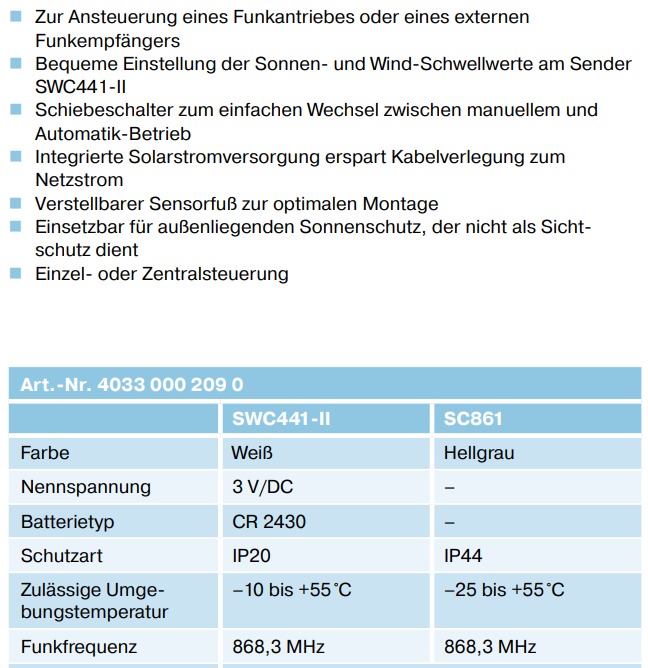

Technische Daten

Set

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Modell	Centronic SunWindSet SWS641-II
Artikelnummer	4033 000 209 0
GTIN / EAN	4251852909119
Bezeichnung	Solar Sonnen-Wind-Sensor Funk mit Handsender
Funkfrequenz	868,3 MHz
Gewicht	ca. 0,848 kg

Solar-Sensor SC861

Eigenschaft	Technische Daten
Farbe	Grau
Anzahl Kanäle	1 Kanal
Erfassbare Sensorwerte	Sonne, Wind
Spannungsversorgung	Integrierte Solarzelle (Gleichstrom)
Inbetriebnahmezelle	6LR61 (9-V-Block)
Einlernbare Sensoren pro Empfänger	Bis zu 3
Max. Sendeleistung	≤ 25 mW
Funkreichweite	bis 25 m am/im Gebäude, bis 350 m im freien Feld
Schutzart	IP44
Umgebungstemperatur	-25 °C bis +55 °C
Montageart	Aufputz (Wandmontage mit 3 beiliegenden Schrauben)

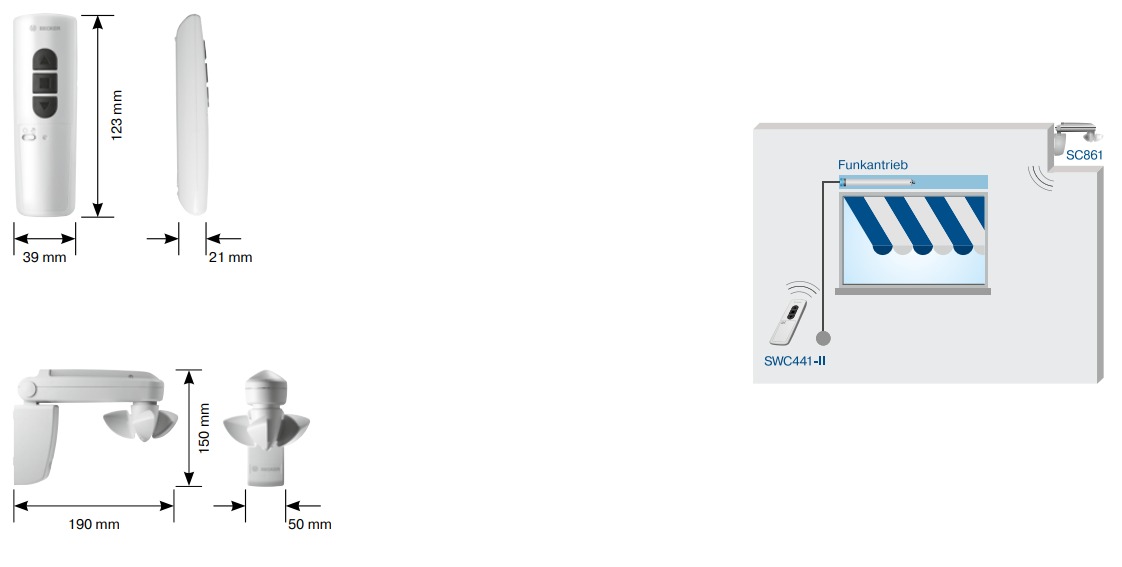

Abmessungen	150 × 190 × 50 mm (B × H × T)
Gewicht	ca. 0,722 kg

Handsender SWC441-II

Eigenschaft	Technische Daten
Farbe	Weiß
Anzahl Kanäle	1 Kanal
Schwellwerteinstellung	Sonne (15 Stufen, ca. 2–100 kLux), Wind (11 Stufen, ca. 2–22 m/s)
Hand-/Automatik-Umschaltung	Ja, per Schiebeschalter
Nennspannung / Batterie	3 V DC / CR2430 Lithium
Schutzart	IP20 (nur für trockene Innenräume)
Umgebungstemperatur	-10 °C bis +55 °C
Abmessungen	39 × 123 × 21 mm (B × H × T)
Montageart	Handgerät, Wandhalterung im Lieferumfang
Gewicht	ca. 0,117 kg

Montage- & Bedienungsanleitungen

Alle Informationen zu Montage, Einlernen, Einstellen der Schwellwerte und Bedienung finden Sie in den Original-Unterlagen des Herstellers (PDF, Deutsch / Englisch / Französisch / Niederländisch).

Inbetriebnahme Set SWS641-II (PDF) Anleitung Sensor SC861 (PDF) Anleitung Handsender SWC441-II (PDF)

Wichtiger Hinweis: Plötzlich aufkommende Windböen können die Anlage trotz Windüberwachung beschädigen, da das Gesamtsystem nicht abrupt einfahren kann. Stellen Sie bei aufkommendem Unwetter sicher, dass der Behang eingefahren ist und bleibt. Bei ungünstigen Lichtverhältnissen wird der Sensor nicht geladen, dann kann der Empfänger eine Sicherheits-Einfahrt ausführen. Vor dem Einlernen des Sensors muss ein Mastersender, zum Beispiel der SWC441-II, im Funkempfänger für Sonnenschutzanlagen eingelernt und die Endlagen programmiert sein. Beim Einlernen kann die Anlage sofort ausfahren, der Fahrbereich muss daher frei sein. Die Schwellwertregler haben eine sicherheitsrelevante Funktion: Eine falsche Einstellung kann zu Schäden an der Sonnenschutzanlage führen. Der Hersteller empfiehlt, die Schwellwerte nur durch einen Fachhändler oder unter dessen Anleitung einzustellen. Halten Sie den Sensor sauber und frei von Blättern oder Schnee. Der Handsender darf nur in trockenen Räumen verwendet werden. Als Zubehör sind die Montagebügel SC911 erhältlich.

Häufige Fragen zum Becker SunWindSet SWS641-II

Was ist im SunWindSet SWS641-II enthalten?

Das Set besteht aus dem solarbetriebenen Funk-Sensor SC861 für Sonne und Wind und dem 1-Kanal Handsender SWC441-II mit Wandhalterung und Einstellhilfe.

Brauche ich zusätzlich einen Funkempfänger?

Ja. Der SC861 enthält keinen Funkempfänger. Er sendet seine Messwerte an einen vorhandenen Centronic-Funkantrieb oder Funkempfänger.

Wie wird der Sensor mit Strom versorgt?

Der SC861 besitzt eine integrierte Solarzelle und lädt sich bei Tageslicht selbst auf. Eine Stromleitung ist nicht nötig. Leuchtet die Sendekontrollleuchte nicht und läuft der Antrieb nicht, ist der Energiespeicher leer. Laden Sie den Sensor dann in der Sonne auf.

Wie stelle ich die Schwellwerte für Sonne und Wind ein?

Mit der beiliegenden Einstellhilfe am Handsender. Der Sonnenschwellwert hat 15 Stufen (ca. 2 bis 100 kLux), der Windschwellwert 11 Stufen (ca. 2 bis 22 m/s). Achten Sie darauf, dass beim Einstellen keine Taste gedrückt ist.

Warum fährt die Anlage nicht aus?

Prüfen Sie, ob der Schiebeschalter des Handsenders auf Automatik steht und der Sonnenschwellwert nicht zu hoch eingestellt ist. Außerdem kann der Windschwellwert überschritten sein. Dann fährt die Anlage erst wieder aus, wenn der Wind abgeflaut ist, auch im manuellen Betrieb.

Für welche Sonnenschutzanlagen ist das Set geeignet?

Für Sonnenschutzanlagen mit Centronic-Funkantrieb oder Funkempfänger, die nicht gleichzeitig als Sichtschutz genutzt werden.

Wo finde ich die Montage- und Bedienungsanleitungen?

Alle Unterlagen stehen direkt auf dieser Seite zum Download bereit: Inbetriebnahme Set (PDF), Sensor SC861 (PDF) und Handsender SWC441-II (PDF).
