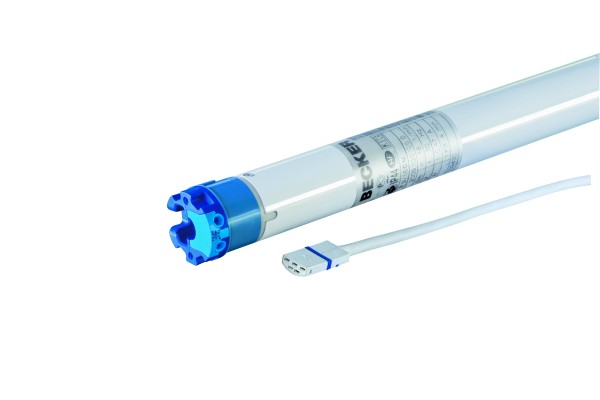

Becker P9-16-M04 – Rohrantrieb Ø 35 mm mit mechanischer Endabschaltung, 9 Nm

Der Becker P9-16-M04 ist ein kompakter Rohrantrieb mit mechanischer Endabschaltung für Rollläden und Sonnenschutzanlagen. Mit einem Durchmesser von nur 35 mm, einem Nennmoment von 9 Nm und einer Drehzahl von 16 U/min eignet er sich besonders für kleinere Behänge und Wickelwellen ab Ø 38 mm.

Die Endlagen werden einfach über Einstellschrauben direkt am Antriebskopf eingestellt. Der Antrieb ist mit allen Becker-Steuerungen für Rollladen- und Sonnenschutzanwendungen kompatibel und wird über eine steckbare Anschlussleitung (C-Plug) angeschlossen, die in verschiedenen Längen erhältlich ist.

Ihre Vorteile auf einen Blick:

Kompakter Rohrantrieb Ø 35 mm für Wickelwellen ab Ø 38 mm
Nennmoment 9 Nm bei 16 U/min
Mechanische Endabschaltung mit einfacher Einstellung am Antriebskopf
Fixe Punkt-Endlagenprogrammierung oben und unten
Steckbare Anschlussleitung, in verschiedenen Längen verfügbar
Kompatibel mit allen Becker-Steuerungen für Rollladen und Sonnenschutz
Bedienung über bedrahtete Schalter oder Taster
Motorkopf überwickelbar
Integrierter Thermoschutzschalter
Wartungsfrei, Schutzart IP44

Endlagen einfach einstellen

Die untere Endlage wird eingestellt, bevor der Behang mit der Wickelwelle verbunden wird: Den Antrieb in AB-Richtung laufen lassen, bis er selbsttätig abschaltet, und anschließend so nachjustieren, dass sich der Behang leicht befestigen lässt. Die obere Endlage passen Sie durch Drehen der entsprechenden Einstellschraube an. Der Endschalterbereich umfasst 38 Umdrehungen.

Für Rollladen und Sonnenschutz

Der P9-16-M04 ist für Rollläden, Screens und Rollos, Insektenschutz sowie verschiedene Markisentypen geeignet. Der Antrieb ist für Einzelanlagen mit einem Antrieb pro Wickelwelle ausgelegt. Für die gemeinsame Steuerung mehrerer Antriebe werden passende Steuerungen benötigt, da Antriebe mit mechanischer Endabschaltung nicht parallel geschaltet werden dürfen.

Anwendungsempfehlung

Der Becker P9-16-M04 eignet sich für Rollläden, Screens und Rollos, Insektenschutz, Markisoletten und Fenstermarkisen, Fallarmmarkisen, offene und halboffene Gelenkarmmarkisen sowie kleine Rolltore.

Technische Daten

Eigenschaft	Technische Daten
Hersteller	Becker-Antriebe
Modell	P9-16-M04
Artikelnummer	2009 110 105 0
GTIN / EAN	4251852900789
Serie / Typ	M04 / CM
Endabschaltung	Mechanisch
Antriebsdurchmesser	Ø 35 mm
Kleinster Rohrinnendurchmesser	37 mm (Wickelwellen ab Ø 38 mm)
Nennmoment	9 Nm
Abtriebsdrehzahl	16 U/min (13 U/min unter Last)
Endschalterbereich	38 Umdrehungen
Anschlussspannung	230 V AC / 50 Hz
Anschlussleistung	110 W
Nennstromaufnahme	0,47 A
Betriebsart	S2 4 Min.
Schutzart	IP44
Emissionsschalldruckpegel	≤ 70 dB(A)
Anschlussleitung	Steckbar (C-Plug), separat erhältlich
Farbe	Weiß (RAL 9016)
Länge L1 / L2 / L3	538 mm / 555 mm / 568 mm
Maß L4 / L5	13 mm / 17 mm
Gewicht	ca. 1,178 kg

Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer S40 (4930 300 083 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.

Montage- & Betriebsanleitung

Alle Informationen zu Montage, Anschluss der steckbaren Leitung, Endlageneinstellung, Anschlussbeispielen und Fehlerbehebung finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).

Anleitung herunterladen (PDF)

Wichtiger Hinweis: Die steckbare Anschlussleitung (C-Plug) ist nicht im Lieferumfang enthalten und muss separat in der passenden Länge bestellt werden. Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen, mit einer allpoligen Trennmöglichkeit vom Netz. Antriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden, verwenden Sie für mehrere Antriebe passende Steuerungen wie das Trennrelais TR1 oder die UnitControl UC42. Der Antrieb ist für den Kurzzeitbetrieb ausgelegt und muss waagerecht montiert werden.

Häufige Fragen zum Becker P9-16-M04

Für welche Wickelwellen ist der P9-16-M04 geeignet?

Der Antrieb mit Ø 35 mm passt in Wickelwellen ab Ø 38 mm, der kleinste Rohrinnendurchmesser beträgt 37 mm. Die Kopplung erfolgt über passenden Laufring und Mitnehmer aus dem Becker-Zubehörprogramm.

Ist eine Anschlussleitung im Lieferumfang enthalten?

Nein. Der P9-16-M04 hat eine steckbare Anschlussleitung (C-Plug), die in verschiedenen Varianten und Längen separat bestellt werden muss.

Kann ich mehrere Antriebe an einen Schalter anschließen?

Nein, Antriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden. Für die gemeinsame Steuerung eignen sich zum Beispiel das Trennrelais TR1 oder die Relaissteuerung UnitControl UC42.

Der Antrieb fährt nicht. Was kann ich tun?

Möglicherweise ist der Thermoschutzschalter ausgelöst, etwa bei langer Laufzeit während der Inbetriebnahme. Nach einigen Minuten Abkühlzeit ist der Antrieb wieder betriebsbereit. Prüfen Sie außerdem den elektrischen Anschluss und ob ein Hindernis den Behang blockiert.

Was tun, wenn der Antrieb in die falsche Richtung fährt?

Tauschen Sie die Anschlusslitzen schwarz und braun des Rohrantriebs miteinander. Der Anschluss darf nur durch eine Elektrofachkraft erfolgen.

Der Rollladen wird schief hochgezogen. Woran liegt das?

Häufig sind eine oder mehrere Aufhängungen oder Lamellen abgerissen. Setzen Sie die Anlage instand und stellen Sie anschließend die Endlagen neu ein.

Wo finde ich die Montage- und Betriebsanleitung?

Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Betriebsanleitung als PDF herunterladen.
