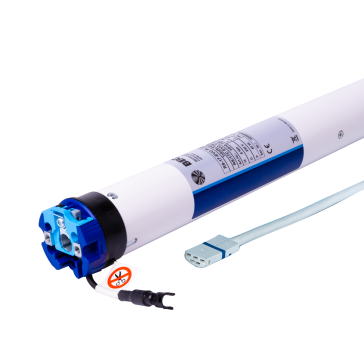

Becker EVO 20 R PLUS BT – leiser Funk-Rollladenantrieb Ø 45 mm mit CentronicPLUS und Bluetooth, 8 bis 20 Nm
Der Becker EVO 20 R PLUS BT ist ein Funk-Rollladenantrieb der Evolution-Serie für Wickelwellen ab Ø 50 mm. Die Evolution-Technologie bietet drei wählbare Fahrprofile, vom besonders leisen Flüsterbetrieb bis zum zügigen Dynamikbetrieb. Der Rollladen wird per CentronicPLUS-Funk bedient, der Antrieb meldet Position und Status an den Sender zurück.
Der Antrieb mit Ø 45 mm ist mit 8, 12 oder 20 Nm erhältlich. Über die integrierte Bluetooth-Schnittstelle lässt er sich per Smartphone-App konfigurieren. Hinderniserkennung, Festfrierschutz und Sanftanschlag schonen Rollladen und Antrieb.
- Evolution-Technologie mit drei Fahrprofilen: Standard, Dynamik, Flüster
- Besonders laufruhige und systemschonende Motortechnologie
- CentronicPLUS bidirektional mit Mesh-Technologie
- Integrierte Bluetooth-Schnittstelle zur Konfiguration per App
- Funk-Rollladenantrieb Ø 45 mm für Wickelwellen ab Ø 50 mm
- In drei Stärken erhältlich: 8, 12 und 20 Nm
- Automatische Endlagenerkennung und Behanglängenausgleich
- Sensible Hinderniserkennung und Blockiererkennung
- Festfrierschutz, Sanftanschlag und Fliegengitterschutzfunktion
- Zwei Zwischenpositionen und Memoryfunktion
- Vor-Ort-Bedienung über bedrahteten 1-fach-Taster möglich
- Made in Germany
Ausführungen: Becker R8, R12 und R20-EVO 20 R PLUS BT
Bitte wählen Sie die gewünschte Stärke aus. Die Typenbezeichnung nennt Drehmoment und Drehzahl: Der R12-17-EVO 20 R PLUS BT liefert zum Beispiel 12 Nm bei 17 U/min.
| Modell | Artikelnummer | Drehmoment | Drehzahl | Endschalterbereich (Umdr.) | Nennstrom | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| R8-17-EVO 20 R PLUS BT | 1010 120 007 0 | 8 Nm | 17 U/min | 64 | 0,26 A | 40 W |
| R12-17-EVO 20 R PLUS BT | 1010 120 008 0 | 12 Nm | 17 U/min | 64 | 0,35 A | 50 W |
| R20-17-EVO 20 R PLUS BT | 1020 120 006 0 | 20 Nm | 17 U/min | 64 | 0,55 A | 90 W |
Welches Drehmoment ist das richtige?
Das benötigte Drehmoment hängt vor allem vom Gewicht des Rollladenpanzers und vom Durchmesser der Wickelwelle ab. Beim Austausch eines vorhandenen Motors orientieren Sie sich am einfachsten an der Nm-Angabe auf dem Typenschild des alten Antriebs. Alle drei Ausführungen haben dieselben Abmessungen.
Evolution-Technologie: drei Fahrprofile
Mit der Evolution-Technologie bestimmen Sie, wie der Rollladen fährt:
| Fahrprofil | Fahrverhalten |
|---|---|
| Standardbetrieb | Startet mit reduzierter Drehzahl, beschleunigt während der Fahrt und wird kurz vor der Endlage wieder langsamer. Auslieferzustand. |
| Flüsterbetrieb | Fährt mit stark reduzierter Drehzahl für ein niedrigeres Geräuschniveau. |
| Dynamikbetrieb | Fährt die gesamte Strecke mit voller Drehzahl. |
Das Fahrprofil wird über einen CentronicPLUS-Sender oder per App umgestellt.
Bedienung per Funk, App und Taster
CentronicPLUS: bidirektional und vernetzt
Der integrierte CentronicPLUS-Funktransceiver empfängt nicht nur Befehle, sondern meldet auch Position, Blockierung und weitere Statusinformationen zurück. Die Mesh-Technologie vernetzt alle CentronicPLUS-Geräte automatisch zu einem leistungsfähigen Netzwerk. Der Antrieb arbeitet auf 868,3 MHz, es können bis zu 16 Sender eingelernt werden. Einzel-, Gruppen- und Zentralsteuerung sind per Funk möglich, Softwareupdates erfolgen drahtlos.
Bluetooth und Becker Service App
Über die integrierte Bluetooth-Schnittstelle verbinden Sie den Antrieb mit der Becker Service App auf Smartphone oder Tablet. Voraussetzung sind ein Gerät mit Bluetooth 4.0 oder neuer und eingestellte Endlagen.
Memoryfunktion, Zwischenpositionen und Sensoren
Mit der Memoryfunktion speichert der Antrieb je eine Fahrzeit für AUF und AB und wiederholt sie täglich. Dafür wird ein CentronicPLUS EasyControl-Sender oder ein Centronic MemoControl-Sender benötigt. Zwei Zwischenpositionen lassen sich frei programmieren und per Doppelklick auf die Fahrtaste anfahren. Der Antrieb ist außerdem mit Sonne-Wind- und Regensensoren kompatibel, die Schwellwerte werden über Handsender oder Zentralsteuerungen eingestellt.
Vor-Ort-Bedienung mit Taster
Zusätzlich zum Funk kann ein bedrahteter 1-fach-Taster (Schließer) angeschlossen werden. Die Leitung zum Taster darf maximal 20 m lang sein.
Schutzfunktionen und Endlagen
Automatische Endlagenerkennung
Sind oben und unten feste Anschläge vorhanden, erkennt der Antrieb die Endlagen selbstständig. Alternativ können feste Punkt-Endlagen programmiert werden. Der Antrieb arbeitet mit Aufhängefedern ebenso wie mit starren Wellenverbindern und erkennt die Art der Aufhängung automatisch. Über den Schalter am Motorkopf ändern Sie die Drehrichtung und aktivieren oder deaktivieren die Lernbereitschaft.
Hinderniserkennung, Festfrierschutz und Fliegengitterschutz
Die sensible Hinderniserkennung in AB-Richtung schützt die Anlage, wenn der Panzer auf ein Hindernis aufläuft. Die Blockiererkennung schaltet bei starkem Drehmomentanstieg ab, zum Beispiel bei einem angefrorenen Rollladen. Festfrierschutz und Fliegengitterschutzfunktion sind im Auslieferzustand deaktiviert und können bei Bedarf aktiviert werden. Der Sanftanschlag oben schont den Behang zusätzlich.
Automatischer Behanglängenausgleich
Verändert sich die Länge des Behangs im Laufe der Zeit, erkennt und korrigiert der Antrieb dies automatisch.
Anwendungsempfehlung
Der Becker EVO 20 R PLUS BT eignet sich laut Hersteller für Rollläden, Screens und Rollos, Insektenschutz und Projektionsleinwände. Der Flüsterbetrieb ist besonders dort interessant, wo Rollläden früh morgens oder spät abends fahren, etwa im Schlaf- oder Kinderzimmer.
Technische Daten
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | Becker-Antriebe |
| Baureihe | R8 … R20-EVO 20 R PLUS BT (Evolution-Serie) |
| Fahrprofile | Standard-, Dynamik- und Flüsterbetrieb |
| Funksystem | CentronicPLUS (bidirektional), kompatibel mit Centronic |
| Funkfrequenz | 868,3 MHz |
| Einlernbare Sender | max. 16 |
| Bluetooth | Ja, integrierte Schnittstelle (Becker Service App) |
| Endabschaltung | Elektronisch |
| Antriebsdurchmesser | Ø 45 mm |
| Wickelwellen | ab Ø 50 mm (Rohrinnendurchmesser mind. 47 mm) |
| Drehmoment | 8, 12 oder 20 Nm |
| Drehzahl | 17 U/min |
| Endschalterbereich | 64 Umdrehungen |
| Zwischenpositionen | 2 |
| Nennspannung | 230 V AC / 50 Hz |
| Betriebsart | S2 4 Min. |
| Schutzart | IP44 |
| Emissionsschalldruckpegel | ≤ 70 dB(A) |
| Parallelschaltung | Ja |
| Anschlussleitung | Steckbar (C-Plug) |
| Farbe | Weiß (RAL 9016) |
| Länge L1 / L2 / L3 | 487 mm / 527 mm / 544 mm |
| Maß L4 / L5 | 17 mm / 40 mm |
Alle drei Ausführungen haben dieselben Abmessungen. Die Maße L2, L3 und L5 beziehen sich auf den Mitnehmer R AO S60 K (4930 200 222 0). Bei Verwendung eines anderen Mitnehmers ändern sich diese Maße.
Montage- & Betriebsanleitung
Alle Informationen zu Montage, elektrischem Anschluss, Einlernen der Sender, Endlageneinstellung, Fahrprofilen, Bluetooth, Memoryfunktion und Fehlerbehebung finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).
Anleitung herunterladen (PDF)Häufige Fragen zum Becker EVO 20 R PLUS BT
Was ist das Besondere an der Evolution-Serie?
Die Evolution-Antriebe bieten drei Fahrprofile (Standard, Dynamik, Flüster) und eine besonders laufruhige Motortechnologie. Im Standardbetrieb fährt der Rollladen sanft an und bremst vor der Endlage ab.
Wie leise ist der Flüsterbetrieb?
Im Flüsterbetrieb fährt der Antrieb mit stark reduzierter Drehzahl, um das Geräuschniveau zu senken. Einen eigenen Dezibel-Wert für den Flüsterbetrieb nennt Becker nicht. Die Fahrt dauert entsprechend länger.
Wofür wird Bluetooth verwendet?
Über Bluetooth wird der Antrieb mit der Becker Service App verbunden, zum Beispiel um das Fahrprofil einzustellen. Für die tägliche Bedienung ist der CentronicPLUS-Funk vorgesehen.
Was ist der Unterschied zum Becker R-C01 PLUS?
Beide sind Funk-Rollladenantriebe mit CentronicPLUS. Der EVO 20 R PLUS BT bietet zusätzlich die Fahrprofile der Evolution-Technologie und Bluetooth. Laut Datenblatt ist auch die Leistungsaufnahme niedriger, beim 8-Nm-Antrieb zum Beispiel 40 W statt 100 W. Den R-C01 PLUS gibt es dafür bis 40 Nm.
Was ist der Unterschied zum EVO 20 R (BT) ohne Funk?
Fahrprofile, Abmessungen und Schutzfunktionen sind vergleichbar. Der EVO 20 R PLUS BT hat zusätzlich einen integrierten CentronicPLUS-Funkempfänger sowie Zwischenpositionen und Memoryfunktion. Der EVO 20 R (BT) wird kabelgebunden über Schalter oder Taster bedient.
Kann ich meinen vorhandenen Centronic-Handsender weiterverwenden?
Ja, der Antrieb lässt sich auch mit Centronic-Sendern bedienen. Reichweite und Funktionsumfang sind dabei geringer als mit CentronicPLUS-Sendern.
Kann der Rollladen automatisch zu festen Zeiten fahren?
Ja. Über die Memoryfunktion speichert der Antrieb je eine Fahrzeit für AUF und AB und wiederholt sie täglich. Dafür ist ein CentronicPLUS EasyControl-Sender oder ein Centronic MemoControl-Sender nötig.
Der Antrieb fährt nicht. Was kann ich tun?
Prüfen Sie die Batterie des Senders und die Funkreichweite, gegebenenfalls muss der Sender neu eingelernt werden. Nach langer Laufzeit kann auch der Thermoschutz ausgelöst haben.
Wo finde ich die Montage- und Betriebsanleitung?
Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Betriebsanleitung als PDF herunterladen.
