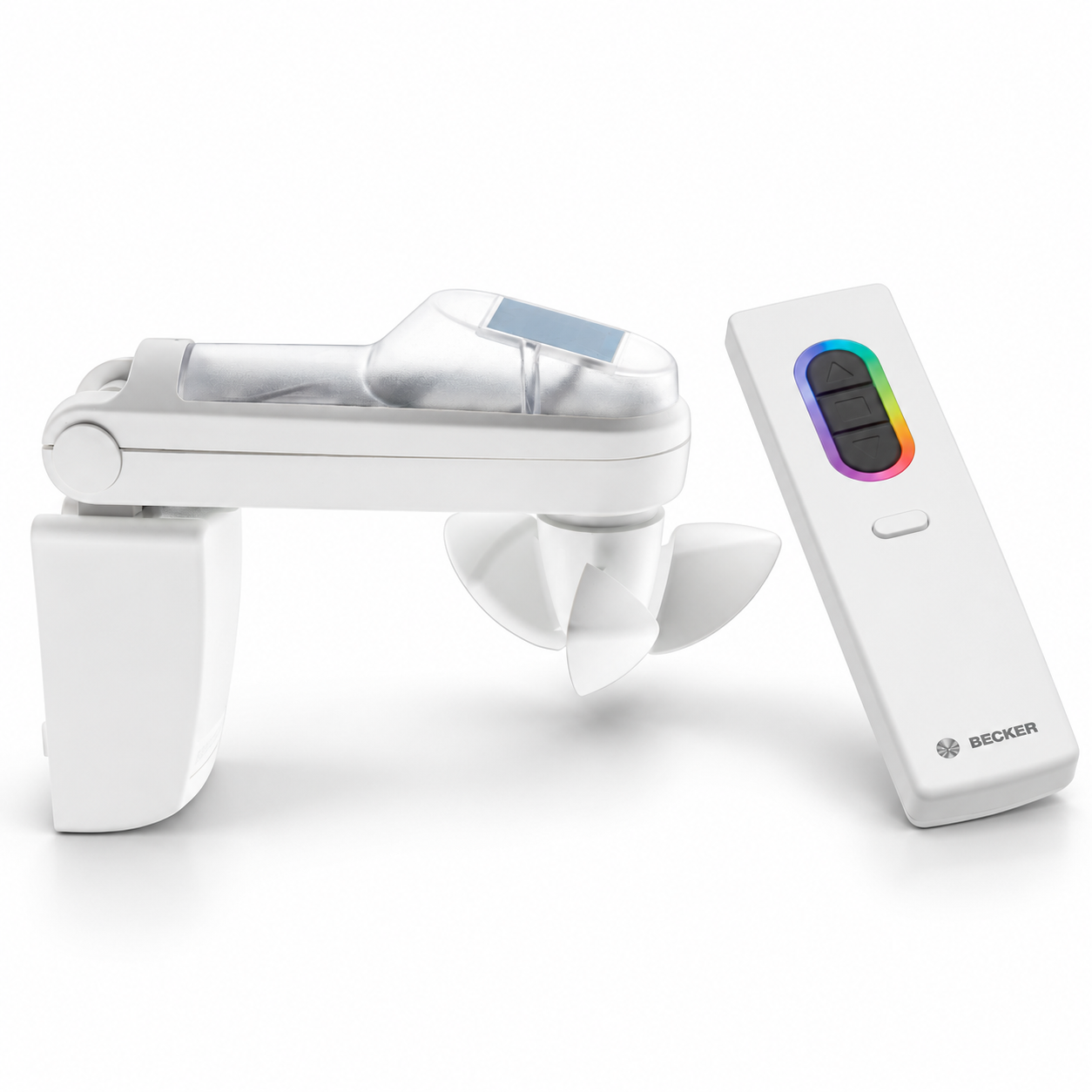

Becker CentronicPLUS SunWindSet SWS541 PLUS – Sonnen-Wind-Regen-Sensor mit Handsender
Das Becker CentronicPLUS SunWindSet SWS541 PLUS ist eine komplette Funklösung zur automatischen Überwachung und Steuerung von Sonnenschutzanlagen. Das Set kombiniert den SWC541 PLUS 1-Kanal-Handsender mit dem SC911 PLUS Sonnen-Wind-Regen-Funksensor.
Der Außensensor erfasst kontinuierlich die aktuellen Sonnen-, Wind- und Regenwerte und übermittelt die Sensorinformationen per Funk an kompatible CentronicPLUS-Empfänger. Über den mitgelieferten Handsender lassen sich Sonnen- und Windschwellwerte komfortabel einstellen sowie die gewünschte Reaktion auf Regen festlegen.
- Komplettset für die Sonnen-, Wind- und Regenüberwachung
- Inklusive SWC541 PLUS 1-Kanal-Handsender
- Inklusive SC911 PLUS Sonnen-Wind-Regen-Funksensor
- Bidirektionale CentronicPLUS Funktechnologie
- Automatische Sonnenschutzsteuerung
- Sonnen- und Windschwellwerte direkt über den Handsender einstellbar
- Reaktion auf Regen über den Handsender einstellbar
- Beheizter Regensensor für zuverlässige Regenerkennung
- Sonnenschwellwert in 15 Stufen einstellbar
- Windschwellwert in 11 Stufen einstellbar
- Hand-/Automatik-Umschaltung direkt am Bediengerät
- Einzel-, Gruppen- und Zentralsteuerung möglich
- Zwei Zwischenpositionen abhängig vom Empfänger programmierbar
- Mehrfarbiger LED-Ring für Status- und Bedienrückmeldungen
- SC911 PLUS als aktiver Teilnehmer im CentronicPLUS Mesh-Netzwerk
- Verstellbarer Sensorfuß zur optimalen Ausrichtung
- Einbindung in Becker CentralControl möglich
- Funkfrequenz 868,3 MHz
Komplettset aus SWC541 PLUS und SC911 PLUS
Beim SWS541 PLUS sind Bediengerät und Sensor optimal aufeinander abgestimmt. Der SC911 PLUS übernimmt die kontinuierliche Erfassung der Umgebungswerte, während der SWC541 PLUS für die manuelle Bedienung, Inbetriebnahme und Einstellung der automatischen Sonnenschutzfunktionen verwendet wird.
Damit eignet sich das Set insbesondere für die komfortable Automatisierung von Markisen, Jalousien, Raffstores und weiteren kompatiblen Sonnenschutzanlagen.
Automatische Sonnensteuerung
Der Sonnenschwellwert lässt sich mit dem SWC541 PLUS in 15 Stufen von ca. 2 bis 100 kLux einstellen. Die werkseitige Einstellung beträgt ca. 25 kLux.
Wird der eingestellte Sonnenschwellwert überschritten, kann die Sonnenschutzanlage mit einer Verzögerung von bis zu 5 Minuten automatisch ausfahren. Wird der Sonnenschwellwert anschließend dauerhaft unterschritten, kann die Anlage nach ca. 15 Minuten automatisch einfahren.
Windüberwachung für den Schutz der Anlage
Der SC911 PLUS überwacht kontinuierlich die aktuelle Windbelastung. Der gewünschte Windschwellwert kann am SWC541 PLUS in 11 Stufen von ca. 2 bis 22 m/s eingestellt werden. Die Werkseinstellung beträgt ca. 8 m/s.
Wird der eingestellte Windschwellwert überschritten, kann der kompatible Empfänger die Sonnenschutzanlage automatisch einfahren. Die Windüberwachung unterstützt damit den Schutz der Anlage bei zunehmender Windbelastung.
Regenüberwachung mit beheiztem Regensensor
Ein wesentlicher Unterschied zum SWS441 PLUS ist der im SC911 PLUS integrierte Regensensor. Die Sensorfläche wird beheizt, um eine zuverlässige Regenerkennung zu unterstützen.
Über den SWC541 PLUS kann eingestellt werden, wie der ausgewählte kompatible Empfänger auf Regen reagieren soll. Zur Auswahl stehen: Einfahren, keine Reaktion oder Ausfahren.
Die Einstellung der Regenreaktion steht ausschließlich in Verbindung mit geeigneten CentronicPLUS-Komponenten zur Verfügung.
Temperatur- und Frosterfassung des SC911 PLUS
Der SC911 PLUS verfügt zusätzlich über einen Temperatursensor. Im Becker Produktcenter wird außerdem Frost als detektierter Sensorwert aufgeführt.
Welche konkrete Funktion oder Reaktion daraus innerhalb der Installation entsteht, hängt von den eingesetzten CentronicPLUS-Komponenten und deren Konfiguration ab. Einen festen Temperatur- oder Frostschwellwert gibt Becker in der zugehörigen Montage- und Betriebsanleitung nicht an.
Hand- und Automatikbetrieb
Mit dem SWC541 PLUS kann komfortabel zwischen Hand- und Automatikbetrieb gewechselt werden. Im manuellen Betrieb werden ausschließlich manuelle Fahrbefehle und sicherheitsrelevante Signale berücksichtigt. Im Automatikbetrieb können zusätzlich die von der Sensorik ausgelösten automatischen Fahrbefehle ausgeführt werden.
Der mehrfarbige LED-Ring des Handsenders unterstützt dabei mit Status-, Bedien- und Einstellrückmeldungen.
Bidirektionales CentronicPLUS Funksystem
Die Komponenten arbeiten mit der modernen CentronicPLUS Funktechnologie. Die bidirektionale Kommunikation ermöglicht neben Steuerbefehlen auch Rückmeldungen innerhalb der Installation.
Der SC911 PLUS ist zusätzlich ein aktiver Teilnehmer im CentronicPLUS Routing- und Mesh-System. Dadurch kann er Teil einer vernetzten CentronicPLUS-Installation sein.
Zwei Zwischenpositionen
Der SWC541 PLUS ermöglicht – abhängig vom verwendeten Empfänger – die Programmierung von zwei Zwischenpositionen. Damit können bevorzugte Positionen des Sonnenschutzes gespeichert und komfortabel wieder aufgerufen werden.
Lieferumfang
| Komponente | Ausführung |
|---|---|
| 1 × SWC541 PLUS | Bidirektionaler 1-Kanal-Handsender für Sonnenschutzsteuerung |
| 1 × SC911 PLUS | Bidirektionaler Funk-Sonnen-Wind-Regen-Sensor |
| Wandhalterung Handsender | Im Lieferumfang des SWC541 PLUS enthalten |
Technische Daten
| Eigenschaft | SWC541 PLUS Handsender | SC911 PLUS Sensor |
|---|---|---|
| Set-Artikelnummer | 4036 000 019 0 | |
| Set-Artikelnummer ohne Leerzeichen | 40360000190 | |
| Komponenten-Artikelnummer | 4036 000 005 0 | 4036 000 017 0 |
| GTIN / EAN Komponente | 4251852916155 | 4251852908761 |
| Produkttyp | 1-Kanal Funk-Handsender | Sonnen-Wind-Regen-Funksensor |
| Funksystem | CentronicPLUS | CentronicPLUS |
| Kommunikation | Bidirektional | Bidirektional |
| Sensorwerte | Schwellwerteinstellung / Regenreaktion | Sonne / Wind / Regen / Temperatur bzw. Frost |
| Funkfrequenz | 868,3 MHz | 868,3 MHz |
| Max. Sendeleistung | ≤ 25 mW | ≤ 25 mW |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Nennspannung | 3 V DC | 230–240 V AC |
| Netzfrequenz | – | 50–60 Hz |
| Batterietyp | LR6 (AA) Alkaline | – |
| Schutzart | IP20 | IP44 |
| Schutzklasse | III | II bei bestimmungsgemäßer Montage |
| Zulässige Umgebungstemperatur | -10 °C bis +55 °C | -25 °C bis +55 °C |

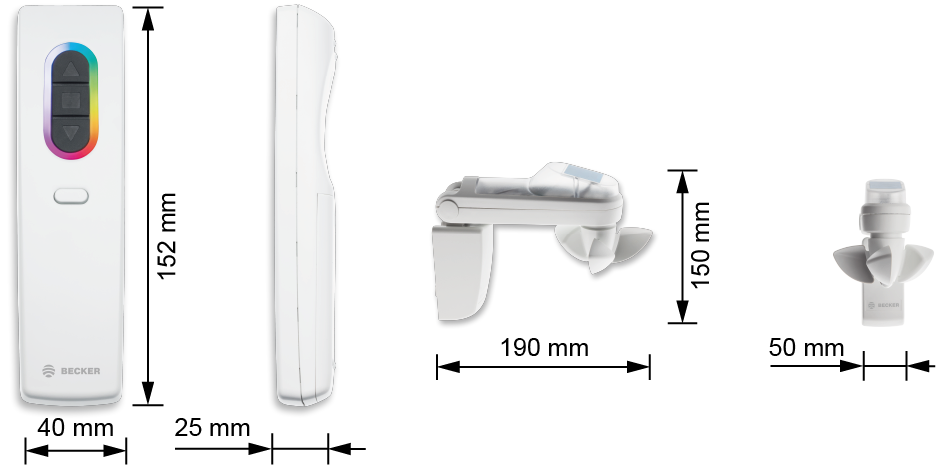

| Abmessungen | 40 × 152 × 25 mm | 50 × 190 × 150 mm |
| Farbe | Weiß | Grau |
| Montageart | Handgerät | Aufputz / Wandmontage |
| Gewicht | ca. 0,237 kg | ca. 0,674 kg |
| Sonnenschwellwert | ca. 2–100 kLux in 15 Stufen | |
| Werkseinstellung Sonne | ca. 25 kLux | |
| Windschwellwert | ca. 2–22 m/s in 11 Stufen | |
| Werkseinstellung Wind | ca. 8 m/s | |
| Regenreaktion | Einfahren / keine Reaktion / Ausfahren | |
| Regensensor | – | Ja, beheizt |
| Temperatursensor | – | Ja |
| Zwischenpositionen | 2, abhängig vom Empfänger | – |
Downloads & Dokumente
Montage- und Betriebsanleitung SWC541 PLUS Handsender
Alle wichtigen Informationen zur Inbetriebnahme, Bedienung, Hand-/Automatik-Umschaltung, Einstellung der Sonnen- und Windschwellwerte, Regenautomatik, Zwischenpositionen und zum Batteriewechsel finden Sie in der offiziellen Anleitung von Becker-Antriebe.
SWC541 PLUS Anleitung herunterladen (PDF)Montage- und Betriebsanleitung SC911 PLUS Sensor
Alle wichtigen Informationen zur Montage, zum elektrischen Anschluss, zur Inbetriebnahme, Sensorzuordnung sowie zur Sonnen-, Wind- und Regenüberwachung finden Sie in der offiziellen Anleitung von Becker-Antriebe.
SC911 PLUS Anleitung herunterladen (PDF)Häufige Fragen zum Becker SWS541 PLUS
Was ist im Becker SWS541 PLUS Set enthalten?
Das Set kombiniert den SWC541 PLUS 1-Kanal-Handsender mit dem SC911 PLUS Sonnen-Wind-Regen-Funksensor. Damit steht eine abgestimmte CentronicPLUS-Lösung für die automatische Sonnenschutzsteuerung zur Verfügung.
Welche Wetterwerte erfasst das SWS541 PLUS?
Der enthaltene SC911 PLUS erfasst Sonne, Wind und Regen. Zusätzlich besitzt er einen Temperatursensor; im Becker Produktcenter wird außerdem Frost als detektierter Sensorwert aufgeführt.
Was ist der Unterschied zwischen SWS441 PLUS und SWS541 PLUS?
Beim SWS441 PLUS kommt der SC811 PLUS zum Einsatz, der Sonne und Wind erfasst. Das SWS541 PLUS enthält den SC911 PLUS, der zusätzlich über einen Regensensor und Temperatursensor verfügt.
Kann die Anlage bei Regen automatisch reagieren?
Ja. Der SC911 PLUS erkennt Regen. Über den SWC541 PLUS kann für einen kompatiblen Empfänger festgelegt werden, ob die Anlage bei Regen einfährt, nicht reagiert oder ausfährt.
Warum ist der Regensensor beheizt?
Becker stattet den Regensensor mit einer Beheizung zur zuverlässigen Regenerkennung aus.
Welche Sonnenschwellwerte können eingestellt werden?
Der Sonnenschwellwert lässt sich am SWC541 PLUS in 15 Stufen von ca. 2 bis 100 kLux einstellen. Die Werkseinstellung beträgt ca. 25 kLux.
Welche Windschwellwerte können eingestellt werden?
Der Windschwellwert kann in 11 Stufen von ca. 2 bis 22 m/s eingestellt werden. Werkseitig ist ein Wert von ca. 8 m/s eingestellt.
Wie funktioniert die automatische Sonnensteuerung?
Wird der eingestellte Sonnenschwellwert überschritten, kann der Sonnenschutz mit einer Verzögerung von bis zu 5 Minuten ausfahren. Bei dauerhaft unterschrittenem Schwellwert kann die Anlage nach ca. 15 Minuten wieder einfahren.
Kann zwischen Hand- und Automatikbetrieb gewechselt werden?
Ja. Über den SWC541 PLUS kann direkt zwischen manuellem und automatischem Betrieb gewechselt werden. Im Automatikbetrieb werden zusätzlich automatische Sensorbefehle berücksichtigt.
Können Zwischenpositionen gespeichert werden?
Ja. Der SWC541 PLUS unterstützt abhängig vom eingesetzten Empfänger zwei programmierbare Zwischenpositionen.
Benötigt der SC911 PLUS einen Stromanschluss?
Ja. Der Außensensor wird mit 230–240 V AC bei 50–60 Hz betrieben. Der Anschluss an das Stromnetz muss durch eine qualifizierte Elektrofachkraft erfolgen.
Wie groß ist die Funkreichweite?
Becker gibt für die Komponenten eine Funkreichweite von bis zu 25 m am und im Gebäude sowie bis zu 350 m im freien Feld an. Die tatsächlich erreichbare Reichweite hängt von den örtlichen und baulichen Gegebenheiten ab.
