Das Wichtigste im Überblick:
- Fragen oder telefonische Bestellung : 07144 33 45 125
- markiso ID 33703

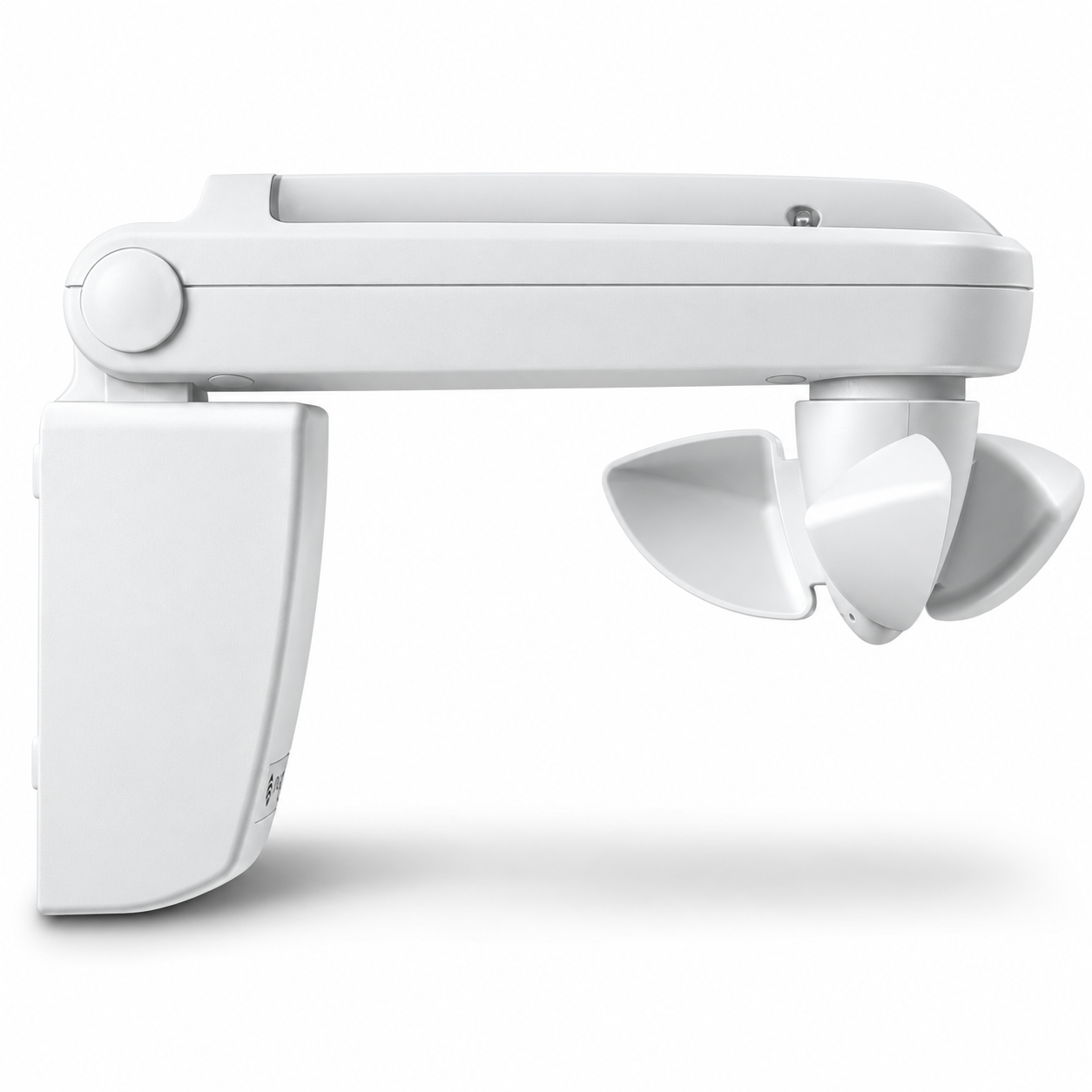

Becker CentronicPLUS SensorControl SC861 PLUS – Solar Sonnen-Wind-Sensor
Der Becker CentronicPLUS SensorControl SC861 PLUS ist ein solarbetriebener, bidirektionaler Funk-Sonnen- und Windsensor für die automatische Steuerung kompatibler CentronicPLUS-Sonnenschutzanlagen. Der Sensor erfasst kontinuierlich die aktuellen Sonnen- und Windwerte und übermittelt diese per Funk an die zugeordneten Empfänger.
Dank integrierter Solarzelle benötigt der SC861 PLUS im regulären Betrieb keinen festen Netzanschluss. In Verbindung mit geeigneten CentronicPLUS-Empfängern und Sonnenschutzsteuerungen können Anlagen abhängig von den eingestellten Sonnen- und Windschwellwerten automatisch gesteuert werden.
- Solarbetriebener Sonnen- und Windsensor für Becker CentronicPLUS
- Kontinuierliche Erfassung von Sonne und Wind
- Automatische Sonnenschutzsteuerung mit kompatiblen Empfängern
- Bidirektionale Funkkommunikation
- Aktiver Teilnehmer im CentronicPLUS Mesh-Netzwerk
- Steuerung einer oder mehrerer Sonnenschutzanlagen möglich
- Schwellwerte über geeignete Sonnenschutzsteuerungen einstellbar
- Kein fester Netzanschluss im normalen Betrieb erforderlich
- Funkfrequenz 868,3 MHz
- Schutzart IP44
- Funkreichweite bis 350 m im freien Feld
- Aufputzmontage an der Wand
Sonne und Wind automatisch überwachen
Der SC861 PLUS verfügt über einen integrierten Sonnensensor und Windsensor. Die aktuell gemessenen Sensorwerte werden kontinuierlich an die zugeordneten kompatiblen CentronicPLUS-Empfänger übertragen.
Die Reaktion auf das Über- oder Unterschreiten der eingestellten Schwellwerte hängt vom eingesetzten Empfänger sowie dessen Konfiguration ab. Die Schwellwerte für Sonnenschutz und Windüberwachung können über geeignete CentronicPLUS- bzw. Centronic-Sonnenschutzsteuerungen eingestellt werden.
Automatische Sonnensteuerung
Bei entsprechend hoher Sonneneinstrahlung kann der zugeordnete Empfänger die Sonnenschutzanlage automatisch ausfahren. Sinkt die Sonneneinstrahlung wieder unter den eingestellten Schwellwert, kann die Anlage abhängig von der Empfängerkonfiguration wieder eingefahren werden.
Damit unterstützt der SC861 PLUS eine komfortable automatische Beschattung, ohne dass die Anlage bei wechselnder Sonneneinstrahlung ständig manuell bedient werden muss.
Windüberwachung zum Schutz der Sonnenschutzanlage
Neben der Sonneneinstrahlung überwacht der SC861 PLUS auch kontinuierlich den Wind. Wird der eingestellte Windschwellwert überschritten, kann der kompatible Empfänger die Anlage automatisch einfahren.
Die Windüberwachung unterstützt den Schutz der Sonnenschutzanlage. Becker weist jedoch darauf hin, dass plötzlich auftretende starke Windböen eine Anlage trotz Windüberwachung beschädigen können, da ein vollständiges Einfahren aufgrund der Trägheit des Systems nicht augenblicklich möglich ist.
Solarbetrieb ohne festen Netzanschluss
Die Energieversorgung des SC861 PLUS erfolgt über eine integrierte Solarzelle. Eine separate 230-V-Zuleitung zum Sensor ist daher im normalen Betrieb nicht erforderlich.
Für die Inbetriebnahme verfügt das Gerät zusätzlich über eine interne Inbetriebnahmezelle vom Typ 6LR61 (9-V-Block). Sie unterstützt die Einrichtung des Sensors, bevor ausreichend Energie über die Solarzelle zur Verfügung steht. Nach abgeschlossener Inbetriebnahme kann die 9-V-Inbetriebnahmezelle entfernt werden.
Bidirektionales CentronicPLUS Mesh-System
Der SC861 PLUS arbeitet mit der bidirektionalen CentronicPLUS Funktechnologie und ist aktiver Teilnehmer des Routing- bzw. Mesh-Netzwerks.
Beim Einlernen sucht der Sensor nach erreichbaren kompatiblen Empfängern und kann den Empfänger mit der besten Verbindungsqualität auswählen. Die integrierte Kontrollleuchte unterstützt dabei durch unterschiedliche Farbanzeigen bei der Inbetriebnahme und Zuordnung.
Eine oder mehrere Sonnenschutzanlagen steuern
Mit dem SC861 PLUS können eine oder mehrere kompatible CentronicPLUS-Sonnenschutzanlagen mit Sonnen- und Windinformationen versorgt werden. Die gewünschten Empfänger werden während der Inbetriebnahme dem Sensor zugeordnet.
Das Einlernen kann entweder direkt über die Einlerntaste am Sensor oder mit einem geeigneten SWCxxx PLUS Handsender erfolgen.
Technische Daten
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | Becker-Antriebe |
| Modell | Centronic SensorControl SC861 PLUS |
| Artikelnummer | 4036 000 016 0 |
| Artikelnummer ohne Leerzeichen | 40360000160 |
| GTIN / EAN | 4251852917589 |
| Produkttyp | Solar Funk-Sonnen- und Windsensor |
| Sensorwerte | Sonne und Wind |
| Funksystem | CentronicPLUS |
| Kommunikation | Bidirektional |
| Mesh / Routing | Ja, aktiver Teilnehmer |
| Anzahl Kanäle | 1 Kanal |
| Spannungsversorgung | Gleichstrom / integrierte Solarzelle |
| Nennspannung | 5 V |
| Inbetriebnahmezelle | 6LR61, 9-V-Block |
| Funkfrequenz | 868,3 MHz |
| Max. Sendeleistung | ≤ 25 mW |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Schutzart | IP44 |
| Zulässige Umgebungstemperatur | -25 °C bis +55 °C |
| Abmessungen | 150 × 190 × 50 mm (B × H × T) |
| Montageart | Aufputz / Wandmontage |
| Farbe | Grau |
| In Schalterrahmen integrierbar | Nein |
| Gewicht | ca. 0,722 kg |
Downloads & Dokumente
Montage- und Betriebsanleitung SC861 PLUS
Alle wichtigen Informationen zur Montage, Inbetriebnahme, Sensorzuordnung, Funkprogrammierung, Sonnen- und Windüberwachung, Solarversorgung sowie zum Zurücksetzen auf Werkseinstellung finden Sie in der offiziellen Montage- und Betriebsanleitung von Becker-Antriebe.
Montage- & Betriebsanleitung herunterladen (PDF)Häufige Fragen zum Becker SC861 PLUS
Was ist der Becker SC861 PLUS?
Der SC861 PLUS ist ein solarbetriebener, bidirektionaler Funk-Sonnen- und Windsensor für Becker CentronicPLUS-Sonnenschutzanlagen. Er misst kontinuierlich Sonne und Wind und überträgt die Sensorwerte an die zugeordneten kompatiblen Empfänger.
Was ist der Unterschied zwischen SC561 PLUS und SC861 PLUS?
Der SC561 PLUS erfasst die Sonneneinstrahlung. Der SC861 PLUS besitzt zusätzlich einen Windsensor und übermittelt somit sowohl Sonnen- als auch Windwerte an die Sonnenschutzanlage.
Benötigt der SC861 PLUS einen 230-V-Stromanschluss?
Nein. Die Energieversorgung erfolgt im normalen Betrieb über die integrierte Solarzelle. Eine separate 230-V-Zuleitung zum Sensor ist daher nicht erforderlich.
Wofür wird die 9-V-Batterie benötigt?
Die 9-V-Zelle vom Typ 6LR61 dient als Inbetriebnahmezelle. Sie unterstützt die Einrichtung des Sensors und kann nach vollständig abgeschlossener Inbetriebnahme entfernt werden.
Wo werden die Sonnen- und Windschwellwerte eingestellt?
Die Schwellwerte werden nicht direkt über Regler am SC861 PLUS eingestellt. Sie können mit geeigneten CentronicPLUS- bzw. Centronic-Sonnenschutzsteuerungen eingestellt werden.
Kann der SC861 PLUS mehrere Sonnenschutzanlagen steuern?
Ja. Laut Becker kann der Sensor eine oder mehrere CentronicPLUS-Sonnenschutzanlagen mit seinen Sensorwerten versorgen. Die gewünschten Empfänger werden dem Sensor während der Inbetriebnahme zugeordnet.
Ist der SC861 PLUS für eine Anlage geeignet, die gleichzeitig als Sichtschutz dient?
Nein. Becker schreibt ausdrücklich vor, dass der SC861 PLUS nur für Sonnenschutzanlagen verwendet werden darf, die nicht gleichzeitig als Sichtschutzanlage eingesetzt werden.
Was passiert bei starkem Wind?
Überschreitet der gemessene Wind den im Empfänger eingestellten Windschwellwert, kann die Sonnenschutzanlage automatisch eingefahren werden. Das konkrete Verhalten wird durch den verwendeten Empfänger und dessen Einstellung bestimmt.
Was passiert bei zu wenig Licht für die Solarzelle?
Bei ungünstigen Lichtverhältnissen kann der interne Energiespeicher nicht ausreichend geladen werden. Laut Becker kann es dadurch beim Empfänger zu einer Sicherheitseinfahrt kommen.
Wie groß ist die Funkreichweite?
Becker gibt eine maximale Funkreichweite von bis zu 25 m am und im Gebäude sowie bis zu 350 m im freien Feld an. Die tatsächliche Reichweite hängt von den örtlichen und baulichen Gegebenheiten ab.
Wo finde ich die Bedienungsanleitung für den SC861 PLUS?
Die offizielle Becker Montage- und Betriebsanleitung für den SC861 PLUS finden Sie im Bereich „Downloads & Dokumente“ direkt oberhalb dieser häufigen Fragen.
