Elero Typ 9 Rollladenantrieb Elero T9 - Defekt ? Hier die Info´s zum Nachfolgermodell

Elero T9 defekt - Welchen Antrieb als Nachfolgermodell verwenden





Der Elero T9 (Typ 9)

Der Elero Typ9 ist ein sehr robuster und langlebiger Rohrantrieb und daher noch heute bei vielen elektrischen Rolläden oder Markisen zu finden. Hersteller Elero hat diesen Rohrmotor in zwei Ausführungen, 1x mit mechanischem und 1x elektronischem Endschalter produziert. Da auch der beste Motor seinen Zenit erreicht, Sie einen Nachfolger verbauen müssen, erläutern wir Ihnen als erstes den Unterschied zwischen den Varianten mit mechanischem und elektronischem Endschalter.



Elero Typ 9 mit mechanischem Endschalter

Diese Antriebe haben in der Typenbezeichung keinen weiteren Zusatz, z.B. Elero T9/2 (hier ein Antrieb mit 20 Nm). Beide Endlagen (unten & oben) werden, wie in der Überschrift erwähnt, mechanisch über zwei Einstellschrauben direkt am Motorkopf händisch eingestellt. Wie die Endlagen bei einem mechanischen Motor richtig eingestellt werden, erfahren Sie in diesem Einstellvideo.



Elero Typ 9 mit elektronischem Endschalter

Im Gegensatz zu den oben genannten mechanischen Antrieben, sind bei den elektronischen Antrieben Zusätze in der Typenbezeichnung vorhanden. Folgende Zusätze sind nach dem „T9..“  zu finden. Bitte beachten Sie den Unterschied zwischen Rolläden- und Markisenantrieben:



  • Bei Rolladenantrieben: Typ 9 ACS oder ACS-e
  • Bei Markisenantrieben: Typ 9 CSM ,CSM-E oder CSM-E-O



Endlageneinstellung erfolgt bei diesen Rohrmotoren  wie der Name schon bereits erahnen lässt, elektronisch. Entweder werden die oberen und unteren Endlagen auf Anschlag oder über ein Montagekabel eingelernt. Bei der ersten Variante, also das Einlernen auf Anschlag, müssen am Rolladen zwingend Rolladenstopper verbaut sein. Wie die aktuellen elero RevoLine Antriebe richtig eingelernt werden erfahren, Sie in folgendem Einstellvideo.

An dieser Stelle sollte noch erwähnt werden, das RevoLine als bedrahteter Antireb und als Funkantriebe verfügbar ist. Produkte mit Funksender & -empfänger führen den Zusatz868“ in der Produktbeschreibung (Bsp. Roltop-868, Astrotec-868 usw.)



Nachfolgermodelle - Den richtigen Antrieb finden

Nachdem Sie jetzt eine kleine Produktschulung erhalten haben, gilt es nun den richtigen Nachfolger für den defekten elero T9 zu ermitteln. Dazu haben wir Ihnen eine Übersicht erstellt. Auf der linken Seite finden Sie die alte Bezeichnung  (defekter Motor) | rechts finden Sie den passenden Nachfolger, den Sie dann problemlos verbauen können. Bitte vergessen Sie die Adapterpaltte nicht mitzubestellen, nur so kann das verbaute Motorlager weiterhin verwendet werden.



Typ 9 Elero VariEco M
Typ 9 ACS / ACS-e (Rolladenantriebe) Elero RolTop M
Typ 9 CSM | CSM-E | CSM-E-O (Markisenantriebe) Elero SunTop M













Motorkopf Elero T9 & Elero RevoLine M  - Austausch OHNE Motorlagerwechsel | schnell & einfach

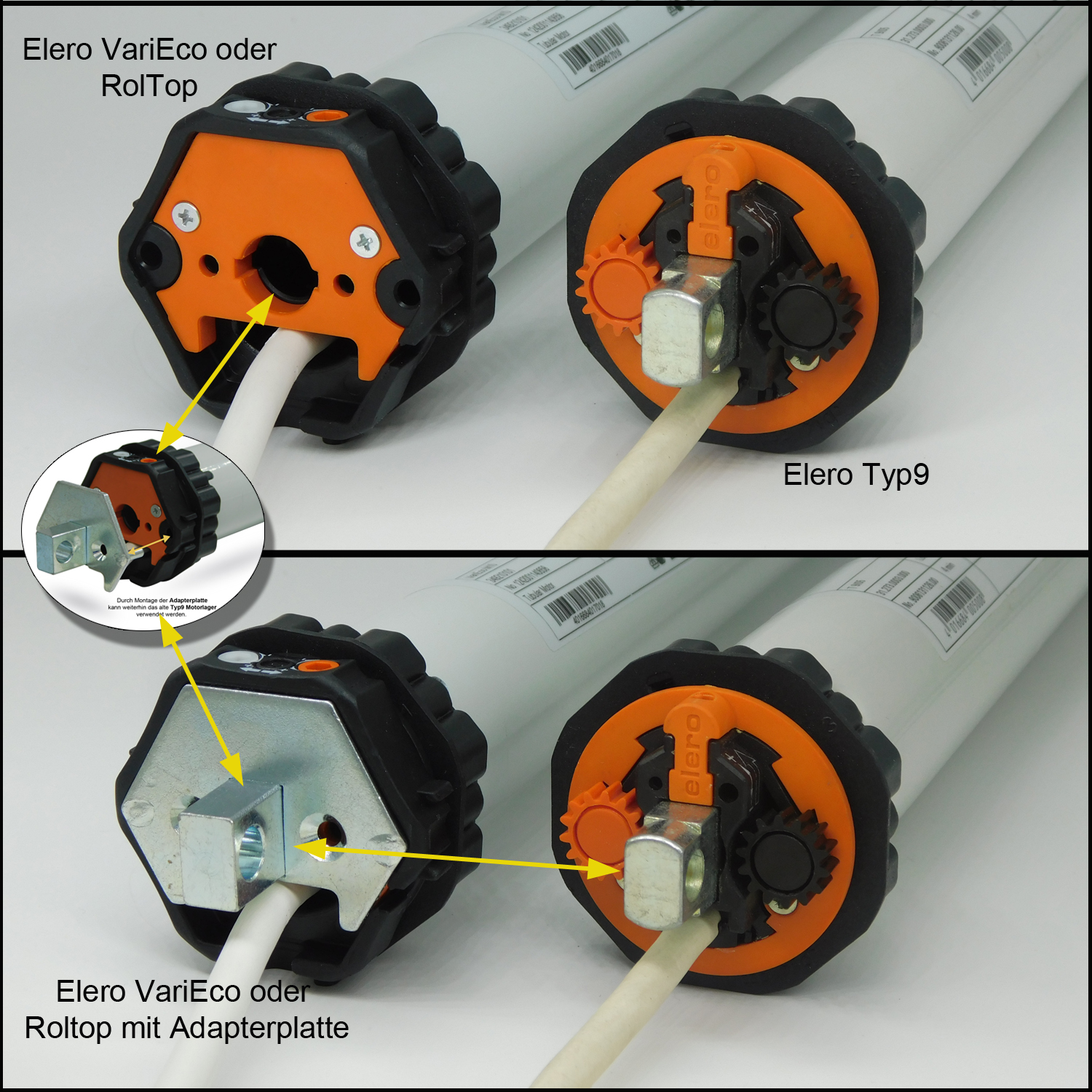

 Header-Typ9-NEU

Auf diesem Foto sind beide Rohrantriebe zu sehen, rechts der Elero T9/05 Antrieb mit Bolzen (10x16 mm), links ein aktueller Elero RevoLine M Antrieb mit Elerokopf ohne Bolzen. Damit beim Austausch das bereits verbaute Motorlager weiterhin verwendet werden kann, muss der  neuen RevoLine Antrieb lediglich mit dem passenden Adapterbolzen (Fotos unten) bestückt werden. Damit auch der richtige Adapterbolzen verwendet wird, bitte  weitere Informationen beachten.

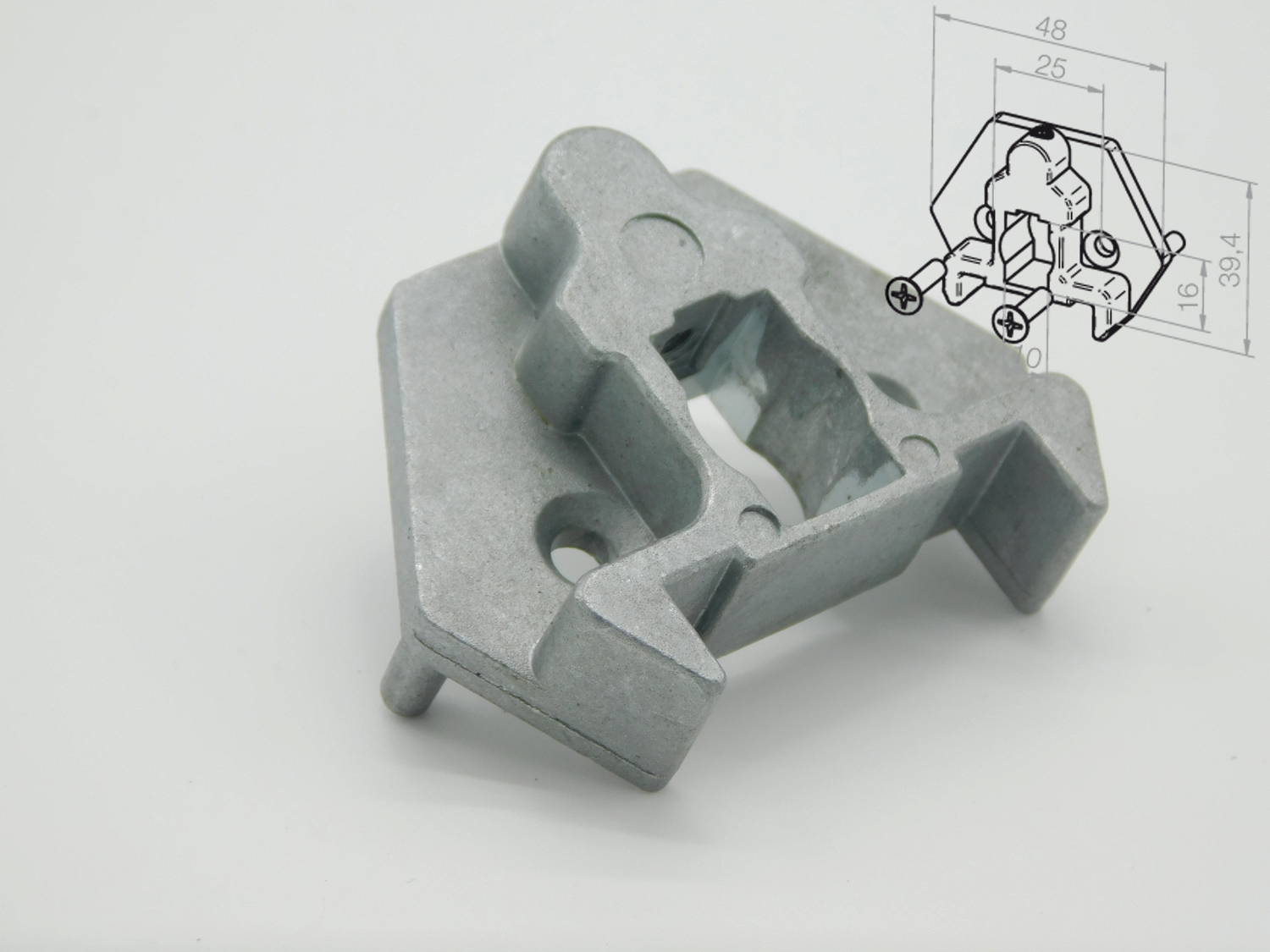

Adapterplatte    23 374.1501 | Standartrolladen Elero-Adapterplatte-23374

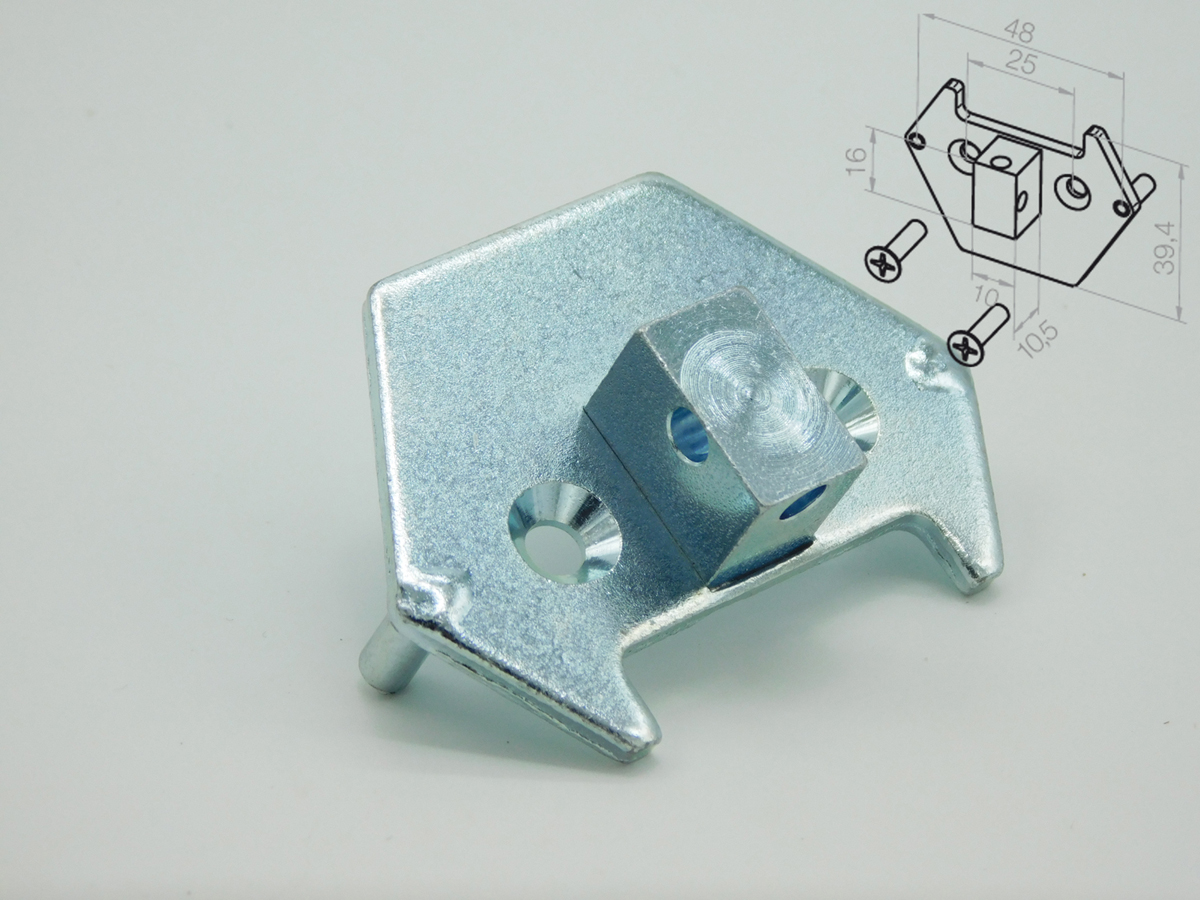

Adapterplatte    23 374.1401 | Markisen Adapterplatte-1200-pixel
Adapterplatte    23 374.6801 | Vorbauelemente Adapterplatte-23374







Die passenden Artikel finden Sie unten | bei Fragen 07144 3345125
