Das Wichtigste im Überblick:
- Fragen oder telefonische Bestellung : 07144 33 45 125
- markiso ID 33705

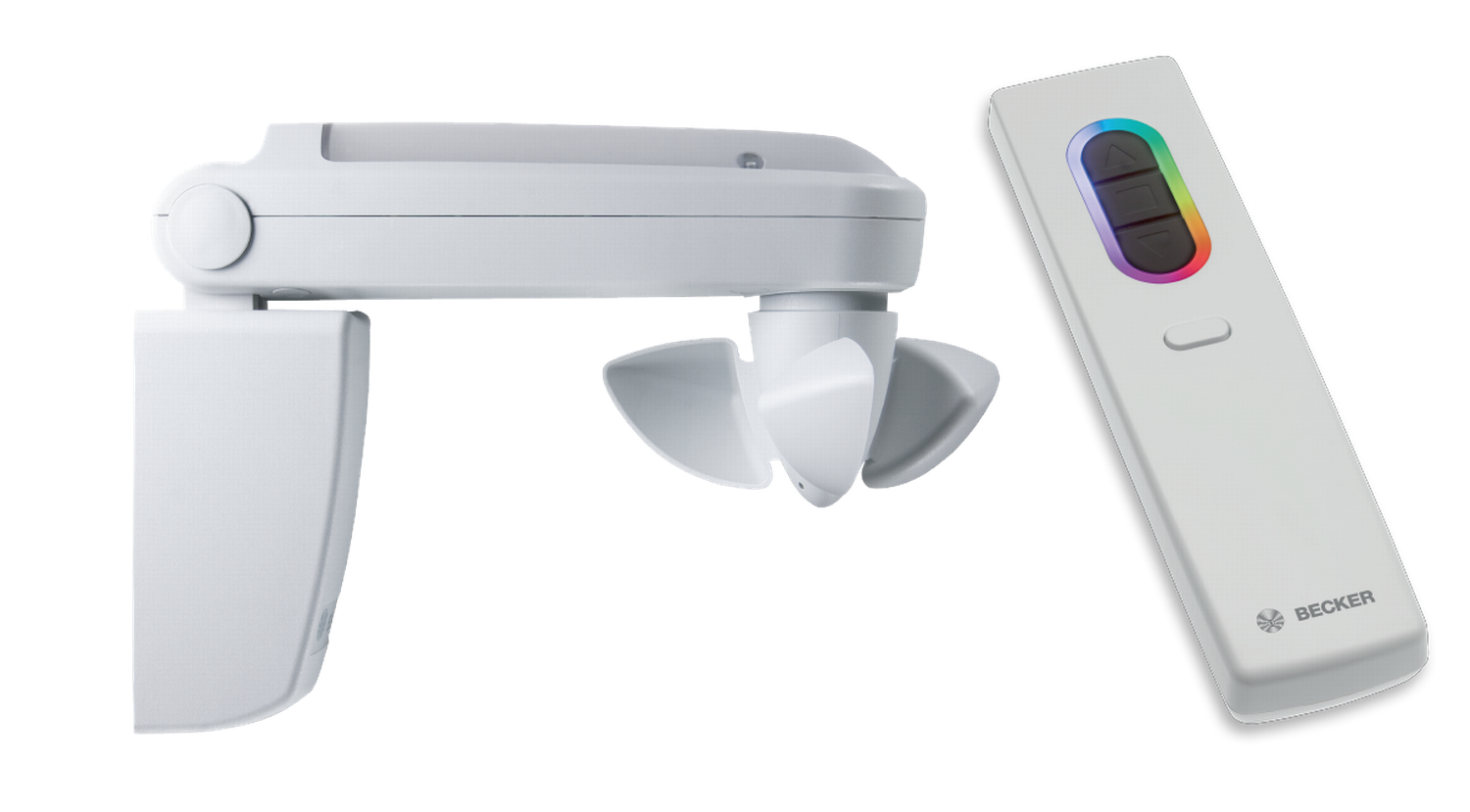

Becker CentronicPLUS SunWindSet SWS441 PLUS – Sonnen-Wind-Sensor mit Handsender
Das Becker CentronicPLUS SunWindSet SWS441 PLUS ist eine komplette Funklösung zur automatischen Sonnen- und Windüberwachung von Sonnenschutzanlagen. Das Set kombiniert den bidirektionalen SWC541 PLUS 1-Kanal-Handsender mit dem SC811 PLUS Sonnen-Wind-Funksensor.
Der Außensensor erfasst kontinuierlich die aktuelle Sonneneinstrahlung und Windbelastung und übermittelt die Messwerte per Funk an kompatible CentronicPLUS-Empfänger. Über den mitgelieferten Handsender können die Sonnen- und Windschwellwerte komfortabel eingestellt und die angeschlossenen Sonnenschutzanlagen manuell oder automatisch gesteuert werden.
- Komplettset für automatische Sonnen- und Windüberwachung
- Inklusive SWC541 PLUS 1-Kanal-Handsender
- Inklusive SC811 PLUS Sonnen-Wind-Funksensor
- Bidirektionale CentronicPLUS Funktechnologie
- Automatische Sonnen- und Windsteuerung
- Sonnen- und Windschwellwerte direkt über den Handsender einstellbar
- Sonnenschwellwert in 15 Stufen einstellbar
- Windschwellwert in 11 Stufen einstellbar
- Hand-/Automatik-Umschaltung direkt am Handsender
- Zwei Zwischenpositionen abhängig vom Empfänger möglich
- Einzel-, Gruppen- und Zentralsteuerung möglich
- CentronicPLUS Mesh-Technologie
- Mehrfarbiger LED-Ring am Handsender für Statusrückmeldungen
- Sensor mit verstellbarem Sensorfuß für optimale Ausrichtung
- Funkfrequenz 868,3 MHz
Komplettlösung aus Handsender und Sonnen-Wind-Sensor
Das SWS441 PLUS besteht aus zwei aufeinander abgestimmten CentronicPLUS-Komponenten. Der SC811 PLUS übernimmt die kontinuierliche Messung von Sonne und Wind, während der SWC541 PLUS zur Bedienung, Inbetriebnahme und Einstellung der gewünschten Schwellwerte dient.
Damit erhalten Sie eine abgestimmte Lösung für die komfortable Automatisierung von Markisen, Jalousien, Raffstores und weiteren kompatiblen Sonnenschutzanlagen.
Automatische Sonnensteuerung
Der Sonnenschwellwert lässt sich über den SWC541 PLUS in 15 Stufen von ca. 2 bis 100 kLux einstellen. Die werkseitige Einstellung beträgt ca. 25 kLux.
Wird der eingestellte Sonnenschwellwert überschritten, kann die Sonnenschutzanlage nach einer Verzögerung von bis zu 5 Minuten automatisch ausfahren. Wird der Sonnenschwellwert anschließend dauerhaft unterschritten, kann die Anlage nach ca. 15 Minuten automatisch einfahren.
Windüberwachung für mehr Sicherheit
Der SC811 PLUS misst kontinuierlich die aktuelle Windbelastung. Der gewünschte Windschwellwert lässt sich über den Handsender in 11 Stufen von ca. 2 bis 22 m/s einstellen. Werkseitig ist ein Wert von ca. 8 m/s hinterlegt.
Wird der eingestellte Windschwellwert überschritten, kann der kompatible Empfänger die Sonnenschutzanlage automatisch einfahren. Die Windüberwachung unterstützt damit den Schutz der Anlage vor zu hoher Windbelastung.
Hand- und Automatikbetrieb
Über die STOPP-Taste des SWC541 PLUS kann direkt zwischen manuellem und automatischem Betrieb gewechselt werden. Im manuellen Modus werden ausschließlich manuelle Fahrbefehle und Notsignale ausgeführt. Im Automatikbetrieb werden zusätzlich die vom Sensor ausgelösten automatischen Fahrbefehle berücksichtigt.
Der mehrfarbige LED-Ring zeigt den aktuellen Betriebszustand, Empfängerrückmeldungen, Schwellwerte und den Batteriestatus an und unterstützt bei der Inbetriebnahme.
Bidirektionales CentronicPLUS Mesh-System
Sowohl Handsender als auch Sensor arbeiten mit der CentronicPLUS Funktechnologie. Die bidirektionale Kommunikation ermöglicht Rückmeldungen innerhalb der Installation.
Das CentronicPLUS-System unterstützt zudem die automatische Vernetzung kompatibler Geräte über die Mesh-Technologie. Dadurch können auch größere Funkinstallationen komfortabel aufgebaut und verwaltet werden.
Zwei Zwischenpositionen
Der SWC541 PLUS unterstützt abhängig vom verwendeten Empfänger zwei frei wählbare Zwischenpositionen zwischen den Endlagen. Dadurch können bevorzugte Sonnenschutzpositionen komfortabel gespeichert und wieder aufgerufen werden.
Lieferumfang
| Komponente | Ausführung |
|---|---|
| 1 × SWC541 PLUS | Bidirektionaler 1-Kanal-Handsender für Sonnen-/Windsteuerung |
| 1 × SC811 PLUS | Bidirektionaler Funk-Sonnen- und Windsensor |
| Wandhalterung Handsender | Im Lieferumfang des SWC541 PLUS enthalten |
Technische Daten
| Eigenschaft | SWC541 PLUS Handsender | SC811 PLUS Sensor |
|---|---|---|
| Set-Artikelnummer | 4036 000 018 0 | |
| Komponenten-Artikelnummer | 4036 000 005 0 | 4036 000 015 0 |
| GTIN / EAN Komponente | 4251852916155 | 4251852908754 |
| Produkttyp | 1-Kanal-Handsender | Sonnen-Wind-Funksensor |
| Funksystem | CentronicPLUS | CentronicPLUS |
| Kommunikation | Bidirektional | Bidirektional |
| Funkfrequenz | 868,3 MHz | 868,3 MHz |
| Max. Sendeleistung | ≤ 25 mW | ≤ 25 mW |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Nennspannung | 3 V DC | 230–240 V AC |
| Netzfrequenz | – | 50–60 Hz |
| Batterietyp | LR6 (AA) Alkaline | – |
| Schutzart | IP20 | IP44 |
| Schutzklasse | III | II bei bestimmungsgemäßer Montage |
| Umgebungstemperatur | -10 °C bis +55 °C | -25 °C bis +55 °C |

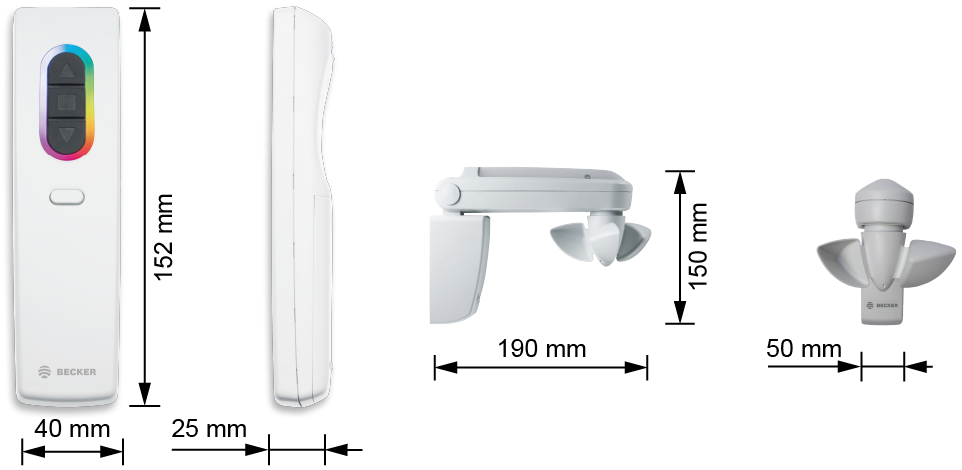

| Abmessungen | 40 × 152 × 25 mm | 50 × 190 × 150 mm |
| Farbe | Weiß | Grau |
| Montageart | Handgerät | Aufputz / Wandmontage |
| Sonnenschwellwert | ca. 2–100 kLux in 15 Stufen | |
| Werkseinstellung Sonne | ca. 25 kLux | |
| Windschwellwert | ca. 2–22 m/s in 11 Stufen | |
| Werkseinstellung Wind | ca. 8 m/s | |
| Zwischenpositionen | 2, abhängig vom Empfänger | – |
| Gewicht | ca. 0,237 kg | ca. 0,642 kg |
Downloads & Dokumente
Bedienungsanleitung SWC541 PLUS Handsender
Informationen zur Inbetriebnahme, Bedienung, Hand-/Automatik-Umschaltung, Einstellung der Sonnen- und Windschwellwerte, Zwischenpositionen und zum Batteriewechsel finden Sie in der offiziellen Becker-Anleitung.
SWC541 PLUS Anleitung herunterladen (PDF)Montage- und Betriebsanleitung SC811 PLUS Sensor
Informationen zur Montage, zum elektrischen Anschluss, zur Sensorzuordnung, Inbetriebnahme sowie zur Sonnen- und Windüberwachung finden Sie in der offiziellen Becker-Anleitung.
SC811 PLUS Anleitung herunterladen (PDF)Häufige Fragen zum Becker SWS441 PLUS
Was ist im Becker SWS441 PLUS Set enthalten?
Das Set besteht aus einem SWC541 PLUS 1-Kanal-Handsender und einem SC811 PLUS Funk-Sonnen- und Windsensor. Die beiden Komponenten bilden gemeinsam eine Funklösung zur Sonnen- und Windüberwachung von Sonnenschutzanlagen.
Was überwacht das SWS441 PLUS?
Der enthaltene SC811 PLUS Sensor erfasst Sonneneinstrahlung und Wind. Die Messwerte werden kontinuierlich an die zugeordneten CentronicPLUS-Empfänger übertragen.
Kann das SWS441 PLUS auch Regen erkennen?
Nein. Der im Set enthaltene SC811 PLUS besitzt keinen Regensensor. Der SWC541 PLUS Handsender kann zwar bei geeigneten Komponenten auch eine Regenreaktion konfigurieren, für eine tatsächliche Regenerkennung wird jedoch ein entsprechender Regensensor benötigt.
Welche Sonnenschwellwerte können eingestellt werden?
Der Sonnenschwellwert lässt sich mit dem SWC541 PLUS in 15 Stufen von ca. 2 bis 100 kLux einstellen. Der werkseitige Wert liegt bei ca. 25 kLux.
Welche Windschwellwerte können eingestellt werden?
Der Windschwellwert kann in 11 Stufen von ca. 2 bis 22 m/s angepasst werden. Die Werkseinstellung beträgt ca. 8 m/s.
Wie funktioniert die Sonnenautomatik?
Wird der eingestellte Sonnenschwellwert überschritten, kann die Sonnenschutzanlage mit einer Verzögerung von bis zu 5 Minuten ausfahren. Bei dauerhaft unterschrittenem Schwellwert kann sie nach ca. 15 Minuten wieder einfahren.
Kann zwischen Hand- und Automatikbetrieb gewechselt werden?
Ja. Über den SWC541 PLUS kann direkt zwischen manuellem und automatischem Betrieb gewechselt werden. Im Automatikbetrieb werden zusätzlich die automatischen Sensorbefehle berücksichtigt.
Können Zwischenpositionen gespeichert werden?
Ja. Der SWC541 PLUS unterstützt abhängig vom verwendeten Empfänger zwei Zwischenpositionen zwischen den Endlagen.
Benötigt der Außensensor einen Stromanschluss?
Ja. Der SC811 PLUS wird mit 230–240 V AC bei 50–60 Hz betrieben. Der elektrische Anschluss darf ausschließlich durch eine Elektrofachkraft erfolgen.
Wie groß ist die Funkreichweite?
Becker gibt für Handsender und Sensor eine maximale Reichweite von bis zu 25 m am und im Gebäude sowie bis zu 350 m im freien Feld an. Die tatsächlich erreichbare Reichweite hängt von den örtlichen und baulichen Gegebenheiten ab.
Wo finde ich die Bedienungsanleitungen für das SWS441 PLUS?
Im Bereich „Downloads & Dokumente“ finden Sie jeweils die offizielle Becker Montage- und Betriebsanleitung für den SWC541 PLUS Handsender und den SC811 PLUS Sonnen-Wind-Sensor.
