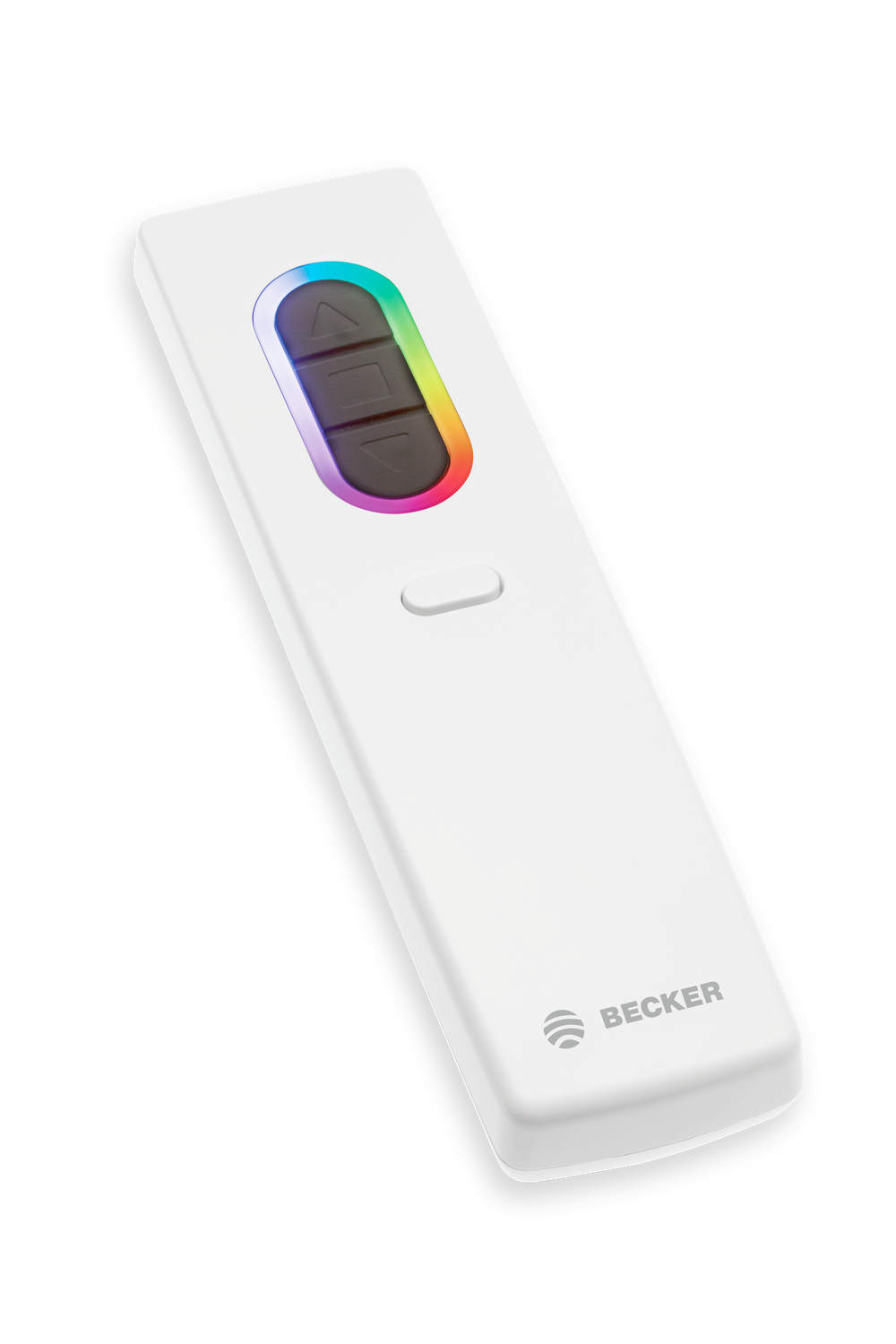

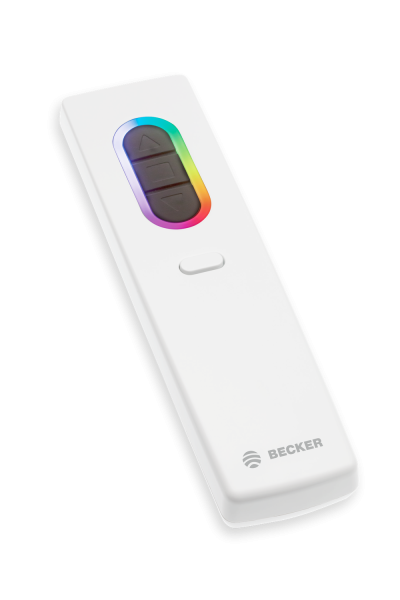

Becker Centronic EasyControl EC5416 PLUS – bidirektionaler 16-Kanal Handsender
Der Becker Centronic EasyControl EC5416 PLUS ist ein bidirektionaler 16-Kanal Funk-Handsender für das CentronicPLUS-System. Mit ihm steuern Sie Rollläden, Sonnenschutzanlagen, Lichtsteuerungen und Funksteckdosen einzeln, in Gruppen oder alle zusammen per Zentralbefehl.
Ein farbiger LED-Ring zeigt den gewählten Kanal, die Gruppe, den Betriebsmodus und den Batteriestand an und gibt Rückmeldung vom Empfänger. Dank Mesh-Technologie vernetzen sich alle CentronicPLUS-Geräte automatisch zu einem leistungsfähigen Funknetzwerk.
- 16 Einzelkanäle, 4 Gruppenkanäle und 1 Zentralkanal
- Bidirektionale Kommunikation mit Statusrückmeldung
- Mesh-Technologie für ein stabiles Funknetzwerk
- Mehrfarbiger LED-Ring für Kanal-, Gruppen- und Statusanzeige
- Automatische Ausblendung ungenutzter Kanäle
- Einfache Inbetriebnahme durch automatische Auswahl des nächstgelegenen Empfängers
- Memoryfunktion: je eine AUF- und AB-Zeit mit täglicher Wiederholung
- Zwei Zwischenpositionen pro Kanal (abhängig vom Empfänger)
- Hand-/Automatik-Umschaltung für einzelne oder alle Kanäle
- Batteriestandsanzeige beim Einlegen der Batterien
- Wandhalterung im Lieferumfang enthalten
Kanäle, Gruppen und Zentralbefehl
Jeder Kanal lässt sich in einen oder mehrere Empfänger einlernen. Angezeigt werden nur Kanäle, in denen tatsächlich Empfänger eingelernt sind. Über die Funktionstaste wählen Sie zwischen Einzelkanälen, Gruppen und dem Zentralbefehl:
| Auswahl | Kanäle | Farbe LED-Ring |
|---|---|---|
| Gruppe 1 | Kanal 1–4 | Grün |
| Gruppe 2 | Kanal 5–8 | Rot |
| Gruppe 3 | Kanal 9–12 | Gelb |
| Gruppe 4 | Kanal 13–16 | Hellblau |
| Zentralbefehl | Kanal 1–16 | Weiß |
Ein einzelner Kanal wird durch ein leuchtendes Viertel des LED-Rings angezeigt. Leuchtet der ganze Ring in einer Gruppenfarbe, ist die Gruppe gewählt, bei weißem Ring der Zentralbefehl.
Hand- und Automatikbetrieb
Mit der STOPP-Taste wechseln Sie zwischen Manuell und Automatik. Ein Tastendruck von 3 Sekunden zeigt den aktuellen Zustand an (grün = Automatik, rot = Manuell, gelb = unterschiedliche Modi), 5 Sekunden schalten um. Im Automatikbetrieb werden zusätzlich automatische Fahrbefehle wie gespeicherte Fahrzeiten ausgeführt. Ein manueller Fahrbefehl unterbricht die Automatik dabei nicht.
Memoryfunktion
Pro Kanal kann im Empfänger je eine Fahrzeit für AUF und AB gespeichert werden, die bei aktivierter Automatik alle 24 Stunden wiederholt wird. Dazu halten Sie zur gewünschten Uhrzeit die entsprechende Fahrtaste gedrückt, bis der Antrieb nach ca. 6 Sekunden kurz stoppt und quittiert. Ob die Funktion nutzbar ist, hängt vom Empfänger ab.
Anwendungsempfehlung
Der Becker EasyControl EC5416 PLUS eignet sich für die Steuerung von Rollläden, Sonnenschutzanlagen, Lichtsteuerungen und Funksteckdosen mit CentronicPLUS-kompatiblem Funkantrieb oder Funkempfänger.
Technische Daten
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | Becker-Antriebe |
| Modell | Centronic EasyControl EC5416 PLUS |
| Artikelnummer | 4036 000 004 0 |
| GTIN / EAN | 4251852900499 |
| Bezeichnung | 16-Kanal Handsender, bidirektional |
| Funksystem | CentronicPLUS (Mesh) |
| Farbe | Weiß |
| Sendekanäle | 16 Einzel-, 4 Gruppen-, 1 Zentralkanal |
| Bedienung | AUF / STOPP / AB, Funktionstaste, Einlerntaste |
| Zeitfunktion | Memory (24-Stunden-Wiederholung) |
| Hand-/Automatik-Umschaltung | Ja |
| Zwischenpositionen | Abhängig vom Empfänger |
| Funkfrequenz | 868,3 MHz |
| Max. Sendeleistung | ≤ 25 mW |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Nennspannung | 3 V DC |
| Batterie | LR6 (AA) Alkaline |
| Schutzart | IP20 (nur für trockene Innenräume) |
| Umgebungstemperatur | -10 °C bis +55 °C |

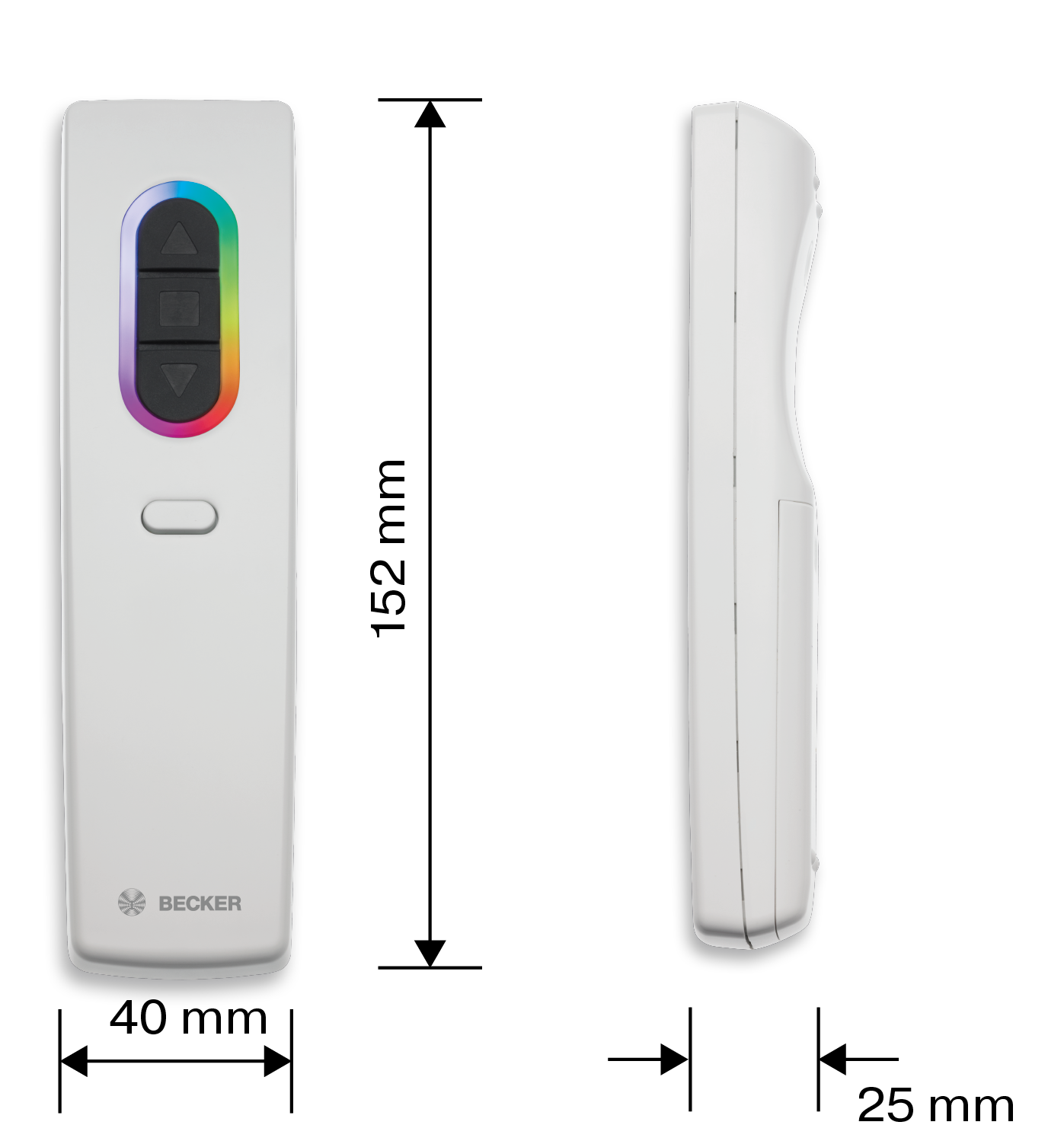

| Abmessungen | 40 × 152 × 25 mm (B × H × T) |
| Montageart | Handgerät |
| Wandhalterung | Im Lieferumfang enthalten |
| Integrierbar in Schalterrahmen | Nein |
| Gewicht | ca. 0,3 kg |
Montage- & Bedienungsanleitung
Alle Informationen zu Kanal- und Gruppenwahl, Hand-/Automatikbetrieb, Memoryfunktion, Hinzufügen weiterer Sender, Wandmontage und Batteriewechsel finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch / Englisch / Französisch / Niederländisch).
Anleitung herunterladen (PDF)Häufige Fragen zum Becker EasyControl EC5416 PLUS
Was ist der Unterschied zwischen EC548 PLUS und EC5416 PLUS?
Beide Handsender sind baugleich und funktionieren identisch. Der EC548 PLUS hat 8 Kanäle in 2 Gruppen, der EC5416 PLUS 16 Kanäle in 4 Gruppen. Er eignet sich damit besonders für größere Häuser mit vielen Rollläden oder Sonnenschutzanlagen.
Ist der EC5416 PLUS mit normalen Centronic-Empfängern kompatibel?
Nein. Der Handsender ist für CentronicPLUS-kompatible Funkantriebe und Funksteuerungen vorgesehen. Für ältere Centronic-Empfänger ohne PLUS werden die entsprechenden Centronic-Handsender benötigt.
Wie viele Rollläden kann ich mit dem EC5416 PLUS steuern?
Der Sender hat 16 Einzelkanäle. Jeder Kanal kann in einen oder mehrere Empfänger eingelernt werden. Zusätzlich gibt es vier Gruppenkanäle (Kanal 1–4, 5–8, 9–12 und 13–16) und einen Zentralkanal für alle 16 Kanäle.
Was bedeutet bidirektional?
Der Empfänger sendet eine Rückmeldung an den Handsender. So zeigt der LED-Ring an, ob ein Befehl angekommen ist und in welchem Modus sich die Kanäle befinden.
Wie funktioniert die Memoryfunktion?
Zur gewünschten Uhrzeit halten Sie die AUF- oder AB-Taste gedrückt, bis der Antrieb nach ca. 6 Sekunden kurz stoppt. Die Zeit wird im Empfänger gespeichert und im Automatikbetrieb alle 24 Stunden wiederholt. Bei solarbetriebenen Antrieben und Funksteckdosen ist die Memoryfunktion nicht möglich.
Wie wechsle ich zwischen Hand- und Automatikbetrieb?
Halten Sie die STOPP-Taste 5 Sekunden gedrückt. Nach 3 Sekunden zeigt der LED-Ring den aktuellen Zustand an: grün für Automatik, rot für Manuell, gelb für unterschiedliche Modi.
Welche Batterien braucht der Handsender?
Der EC5416 PLUS wird mit LR6 (AA) Alkaline-Batterien betrieben. Blitzt der LED-Ring nach einem Befehl 4x gelb, ist die Batterie schwach, bei 4x rot leer. Wechseln Sie die Batterien innerhalb einer Minute und ohne Tastendruck, dann bleiben die Einstellungen erhalten.
