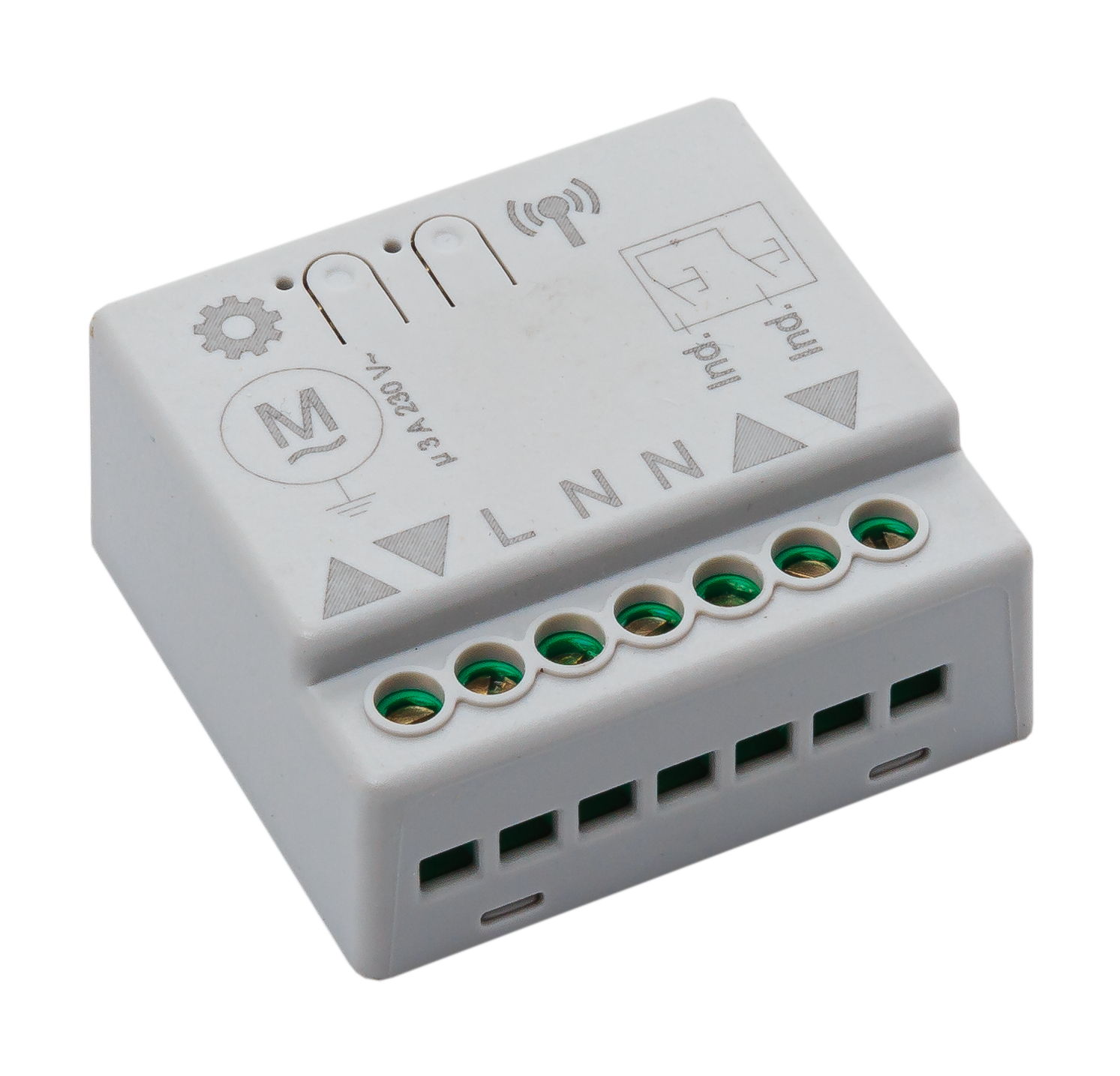

Becker Centronic VarioControl VC420 PLUS – Universal-Funkempfänger Unterputz
Der Becker Centronic VarioControl VC420 PLUS ist ein universeller Funkempfänger für die Unterputzmontage. Er macht bedrahtete Antriebe für Rollläden, Markisen und Jalousien sowie Beleuchtung per Funk steuerbar. Der Empfänger passt in jede Unterputz-Gerätedose Ø 58 mm und lässt sich mit jedem Schalterprogramm kombinieren.
Als CentronicPLUS-Gerät arbeitet der VC420 PLUS bidirektional: Er meldet Position, Schaltzustand und Statusinformationen an Bediengerät und Gateway zurück. Über die Mesh-Technologie vernetzt er sich automatisch mit allen CentronicPLUS-Geräten. Zusätzlich lässt er sich mit vielen Centronic-Sendern und -Sensoren bedienen.
- Vier Betriebsmodi: Rollladen, Sonnenschutz, Jalousie und Schaltaktor
- Bidirektional mit Positions- und Statusrückmeldung
- Mesh-Technologie für ein stabiles Funknetzwerk
- Kompatibel zu CentronicPLUS- und Centronic-Sendern und -Sensoren
- Zwei Zwischenpositionen programmierbar, im Jalousiemodus mit Wendung
- Jalousiemodus: exakte Einstellung des Lamellenwinkels
- Memoryfunktion: je eine AUF- und AB-Zeit mit täglicher Wiederholung
- Auswertung von Wind-, Sonnen- und Regensensoren
- Anschluss eines zusätzlichen Tasters möglich
- Einbau in Unterputz-Gerätedosen Ø 58 mm, auch hinter dem Bedienelement
- Einbindung in Becker CentralControl und homee möglich
- Drahtloses Softwareupdate
Vier Betriebsmodi in einem Gerät
Über die Mode-Taste am Empfänger wählen Sie den passenden Betriebsmodus. Die LED daneben zeigt den aktuellen Modus durch oranges Blinken an.
| Betriebsmodus | Anzeige | Funktion |
|---|---|---|
| Rollladen (Werkseinstellung) | LED blinkt 1x | Fahrt in die Endlage per Tastendruck |
| Sonnenschutz | LED blinkt 2x | Steuerung von Markisen inkl. Wintermodus |
| Jalousie | LED blinkt 3x | Tippbetrieb, Zwischenpositionen mit gespeicherter Wendung |
| Schaltaktor | LED blinkt 4x | Ein- und Ausschalten von Verbrauchern, z. B. Beleuchtung, optional mit Laufzeit |
Beim Wechsel des Betriebsmodus werden Laufzeit, Wendung, Zwischenpositionen, Drehrichtung, eingelernte Sender und Installationsdaten gelöscht. Wählen Sie den Modus daher am besten vor dem Einlernen.
Zwischenpositionen und Lamellenwinkel
Nach dem Einstellen des Verfahrwegs (1 Sekunde bis 10 Minuten) lassen sich zwei Zwischenpositionen speichern, die per Doppeltipp auf die jeweilige Fahrtaste angefahren werden. Im Jalousiebetrieb wird dabei auch die aktuelle Lamellenwendung gespeichert. Mit einem SunWindControl PLUS Handsender lässt sich der Lamellenwinkel zusätzlich manuell exakt einstellen.
Sensoren und Automatikfunktionen
Der VC420 PLUS wertet die Signale von Wind-, Sonnen- und Regensensoren aus. Die Schwellwerte stellen Sie über ein eingelerntes Bediengerät ein. Das Verhalten bei Wind, Sonne und Regen ist je nach Betriebsmodus vorkonfiguriert, so fährt eine Markise bei Regen ab Werk ein, während ein Rollladen nicht auf Regen reagiert. Mit CentronicPLUS EasyControl Sendern und Centronic MemoControl Sendern lassen sich außerdem tägliche Fahrzeiten speichern.
Anwendungsempfehlung

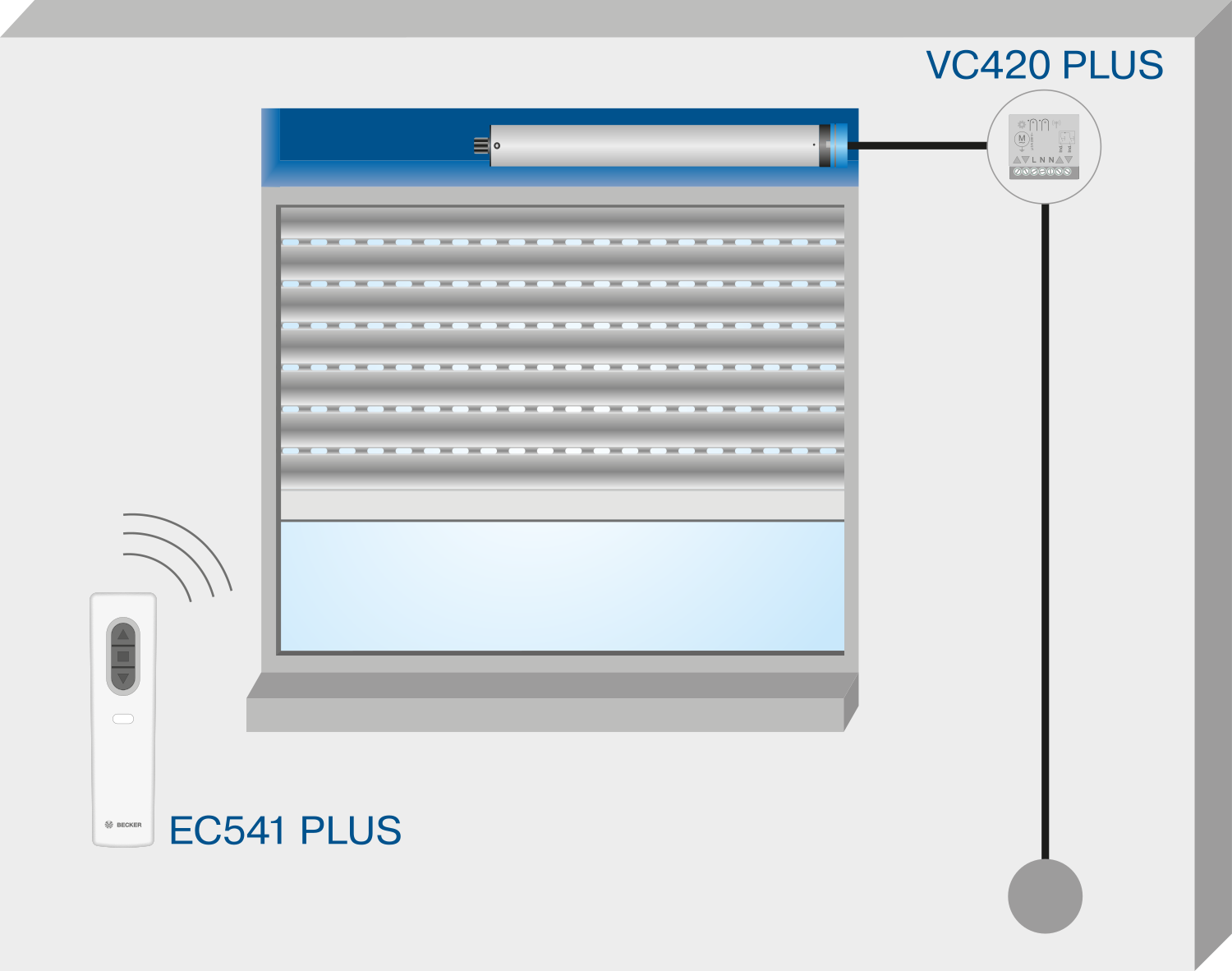

Der Becker VarioControl VC420 PLUS eignet sich für die Funksteuerung von Rollläden, Jalousien und Raffstores, Markisen und Sonnenschutzanlagen mit bedrahtetem Antrieb sowie für das Schalten von Beleuchtung und anderen Verbrauchern.
Technische Daten
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | Becker-Antriebe |
| Modell | Centronic VarioControl VC420 PLUS |
| Artikelnummer | 4036 000 008 0 |
| GTIN / EAN | 4251852908716 |
| Bezeichnung | Universal Funkempfänger Unterputz |
| Funksystem | CentronicPLUS (bidirektional, Mesh), kompatibel zu Centronic |
| Farbe | Grau |
| Anzahl Kanäle | 1 Kanal |
| Betriebsmodi | Rollladen, Sonnenschutz, Jalousie / Raffstore, Schaltaktor |
| Zwischenpositionen | 2 |
| Zeitfunktion | Memory (24-Stunden-Wiederholung) |
| Auswertbare Sensorwerte | Wind, Sonne, Regen |
| Nennspannung | 110–240 V AC / 50–60 Hz |
| Schaltstrom | 3 A / 110–240 V AC |
| Anschlussleistung | 500 W |
| Laufzeit | 1 Sek. bis 10 Min. (Standard: Rollladen/Markise 2 Min., Jalousie 3 Min.) |
| Externer Taster anschließbar | Ja |
| Funkfrequenz | 868,3 MHz |
| Max. Sendeleistung | ≤ 25 mW |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Schutzart / Schutzklasse | IP20 / II (bei bestimmungsgemäßer Montage) |
| Umgebungstemperatur | -25 °C bis +50 °C |
| Montageart | Unterputz-Gerätedose Ø 58 mm nach DIN EN 49073 / DIN EN 60670, Aufputz im AP-Gehäuse |
| Max. Leitungsquerschnitt | 1,5 mm² |
| Abmessungen | 44 × 41 × 20 mm (B × H × T) |
| Gewicht | ca. 0,254 kg |
Montage- & Bedienungsanleitung
Alle Informationen zu Anschluss, Betriebsmodi, Inbetriebnahme mit CentronicPLUS- und Centronic-Sendern, Verfahrweg, Zwischenpositionen und Memoryfunktion finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).
Anleitung herunterladen (PDF)Häufige Fragen zum Becker VarioControl VC420 PLUS
Welche Sender kann ich mit dem VC420 PLUS verwenden?
Alle Sender des CentronicPLUS-Programms sowie diverse Centronic-Sender laut Kompatibilitätstabelle von Becker. Mit Centronic-Sendern steht jedoch nicht die volle Leistungsfähigkeit zur Verfügung: Rückmeldungen sind nicht möglich, und die Reichweite kann geringer sein.
Kann ich mit dem VC420 PLUS auch Licht schalten?
Ja. Im Betriebsmodus Schaltaktor schaltet der Empfänger Verbraucher wie Beleuchtung ein und aus. Optional lässt sich eine Laufzeit von bis zu 10 Minuten einstellen, nach der automatisch ausgeschaltet wird.
Wie ändere ich den Betriebsmodus?
Über die Mode-Taste am Empfänger. Ein kurzer Druck zeigt den aktuellen Modus an, ein längerer Druck wechselt zum nächsten. Beachten Sie, dass beim Wechsel alle Einstellungen und eingelernten Sender gelöscht werden.
Kann ich zusätzlich einen normalen Taster anschließen?
Ja. An die Individualeingänge lässt sich ein zusätzlicher Taster anschließen. Im Schaltaktormodus kann dort auch ein regulärer Schalter verwendet werden.
Wie viele Sender kann ich einlernen?
Bei Centronic-Sendern können neben dem Mastersender bis zu 15 weitere Sender eingelernt werden, davon maximal 3 Sensoren. CentronicPLUS-Sender werden über die gemeinsame Installation hinzugefügt.
Was tun, wenn der Antrieb in die falsche Richtung fährt?
Die Drehrichtung lässt sich direkt über den Sender ändern, solange noch kein Verfahrweg eingestellt ist. Alternativ werden die Drähte für AUF und AB am Empfänger getauscht.
Wo finde ich die Montage- und Bedienungsanleitung?
Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Bedienungsanleitung als PDF herunterladen.
