Das Wichtigste im Überblick:
- Fragen oder telefonische Bestellung : 07144 33 45 125
- markiso ID 33700
Becker CentronicPLUS SensorControl SC561 PLUS – Solar Funk-Sonnensensor
Der Becker CentronicPLUS SensorControl SC561 PLUS ist ein solarbetriebener, bidirektionaler Funk-Sonnensensor für CentronicPLUS-kompatible Sonnenschutzanlagen. Der Sensor erfasst kontinuierlich die aktuelle Sonneneinstrahlung und übermittelt die Messwerte per Funk an die zugeordneten Empfänger.
Die Energieversorgung erfolgt über die integrierte Solarzelle. Dadurch benötigt der SC561 PLUS im normalen Betrieb keinen festen Netzanschluss. In Verbindung mit kompatiblen CentronicPLUS-Komponenten kann der Sonnenschutz abhängig vom eingestellten Sonnenschwellwert automatisch gesteuert werden.
- Solarbetriebener Funk-Sonnensensor für Becker CentronicPLUS
- Kontinuierliche Erfassung der Sonneneinstrahlung
- Automatische Sonnenschutzsteuerung mit kompatiblen Empfängern
- Bidirektionale Funkkommunikation
- Aktiver Teilnehmer im CentronicPLUS Mesh-Netzwerk
- Steuerung einer oder mehrerer Sonnenschutzanlagen möglich
- Kein fester Netzanschluss im normalen Betrieb erforderlich
- Aufputzmontage an der Wand
- Schutzart IP44
- Funkfrequenz 868,3 MHz
- Funkreichweite bis 350 m im freien Feld
Automatische Sonnenschutzsteuerung
Der SC561 PLUS misst kontinuierlich die aktuelle Sonneneinstrahlung und übermittelt die erfassten Werte an die zugeordneten CentronicPLUS-Empfänger.
Wie die Sonnenschutzanlage auf das Über- oder Unterschreiten des eingestellten Schwellwertes reagiert, hängt vom verwendeten Empfänger und dessen Konfiguration ab. Der Sonnenschwellwert wird über eine geeignete CentronicPLUS- bzw. Centronic-Sonnenschutzsteuerung eingestellt.
Solarbetrieb ohne feste Stromversorgung
Der SC561 PLUS ist mit einer integrierten Solarzelle zur Energieversorgung ausgestattet. Damit kann der Sensor am vorgesehenen Montageort betrieben werden, ohne dass eine separate Netzleitung zum Sensor erforderlich ist.
Für die erstmalige Inbetriebnahme besitzt der Sensor zusätzlich eine Inbetriebnahmezelle vom Typ 6LR61 (9-V-Block). Diese unterstützt die Einrichtung, solange der Sensor noch nicht ausreichend über die Solarzelle versorgt wird. Nach abgeschlossener Inbetriebnahme kann die Inbetriebnahmezelle entfernt werden.
Bidirektionales CentronicPLUS Funk- und Mesh-System
Der Sensor arbeitet mit der bidirektionalen CentronicPLUS Funktechnologie und ist aktiver Teilnehmer des Routing-/Mesh-Netzwerks.
Beim Einlernen sucht der SC561 PLUS nach erreichbaren kompatiblen Empfängern. Über die Kontrollleuchte werden unterschiedliche Zustände und Zuordnungsinformationen angezeigt. Der Sensor kann direkt über seine Einlerntaste oder mithilfe eines geeigneten SWCxxx PLUS Handsenders in die Installation eingebunden werden.
Eine oder mehrere Sonnenschutzanlagen steuern
Mit dem SC561 PLUS können eine oder mehrere kompatible CentronicPLUS-Sonnenschutzanlagen mit Sonneninformationen versorgt werden. Die Zuordnung des Sensors zu den jeweiligen Empfängern kann während der Inbetriebnahme gezielt festgelegt werden.
Technische Daten
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | Becker-Antriebe |
| Modell | Centronic SensorControl SC561 PLUS |
| Artikelnummer | 4036 000 026 0 |
| Artikelnummer ohne Leerzeichen | 40360000260 |
| GTIN / EAN | 4251852918326 |
| Produkttyp | Solar Funk-Sonnensensor |
| Sensorfunktion | Sonne |
| Funksystem | CentronicPLUS |
| Kommunikation | Bidirektional |
| Mesh / Routing | Ja, aktiver Teilnehmer |
| Anzahl Kanäle | 1 Kanal |
| Nennspannung | 5 V DC |
| Energieversorgung | Integrierte Solarzelle |
| Inbetriebnahmezelle | 6LR61, 9-V-Block |
| Funkfrequenz | 868,3 MHz |
| Max. Sendeleistung | ≤ 25 mW |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Schutzart | IP44 |
| Zulässige Umgebungstemperatur | -25 °C bis +55 °C |

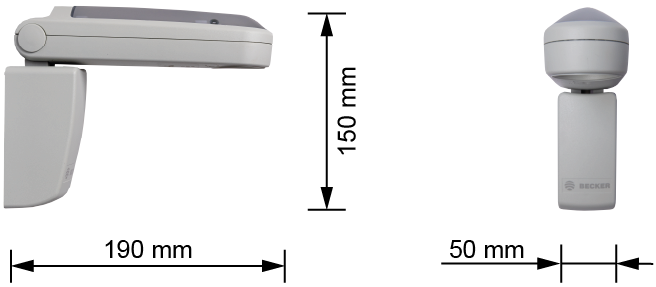

| Abmessungen | 150 × 190 × 50 mm (B × H × T) |
| Montageart | Aufputz / Wandmontage |
| Farbe | Grau |
| In Schalterrahmen integrierbar | Nein |
| Gewicht | ca. 0,64 kg |
Downloads & Dokumente
Montage- und Betriebsanleitung SC561 PLUS
Alle wichtigen Informationen zur Montage, Inbetriebnahme, Sensorzuordnung, Funkprogrammierung, Solarversorgung und zum Zurücksetzen auf Werkseinstellung finden Sie in der offiziellen Montage- und Betriebsanleitung von Becker-Antriebe.
Montage- & Betriebsanleitung herunterladen (PDF)Häufige Fragen zum Becker SC561 PLUS
Was ist der Becker SC561 PLUS?
Der SC561 PLUS ist ein solarbetriebener, bidirektionaler Funk-Sonnensensor für kompatible Becker CentronicPLUS-Sonnenschutzanlagen. Er erfasst kontinuierlich die Sonneneinstrahlung und übermittelt die Sensorwerte per Funk an die zugeordneten Empfänger.
Benötigt der SC561 PLUS einen Stromanschluss?
Im normalen Betrieb erfolgt die Energieversorgung über die integrierte Solarzelle. Ein separater Netzanschluss für den Sensor ist daher nicht erforderlich.
Wofür wird die 9-V-Batterie benötigt?
Die 9-V-Zelle vom Typ 6LR61 dient ausschließlich der Unterstützung bei der Inbetriebnahme. Nach abgeschlossener Einrichtung kann diese Inbetriebnahmezelle wieder entfernt werden.
Misst der SC561 PLUS auch Wind oder Regen?
Nein. Der SC561 PLUS erfasst laut Becker die Sonneneinstrahlung. Für zusätzliche Wind- oder Regenfunktionen sind entsprechende kompatible Sensoren erforderlich.
Kann ein SC561 PLUS mehrere Sonnenschutzanlagen steuern?
Ja. Der Sensor kann laut Becker einer oder mehreren CentronicPLUS-Sonnenschutzanlagen zugeordnet werden. Die Reaktion auf die übertragenen Sensorwerte hängt vom jeweiligen Empfänger und dessen Einstellungen ab.
Wo wird der Sonnenschwellwert eingestellt?
Der Sonnenschwellwert wird nicht direkt über einen Drehregler am SC561 PLUS eingestellt. Er kann mit einer geeigneten CentronicPLUS- bzw. Centronic-Sonnenschutzsteuerung eingestellt werden.
Was passiert bei zu wenig Sonnenlicht für die Solarzelle?
Bei ungünstigen Lichtverhältnissen kann der interne Energiespeicher nicht ausreichend geladen werden. Becker weist darauf hin, dass in diesem Fall beim Empfänger eine Sicherheitseinfahrt erfolgen kann.
Wo sollte der SC561 PLUS montiert werden?
Der Sensor wird an der Wand montiert. Die Solar- und Sensorflächen dürfen nicht abgedeckt werden. Vor der endgültigen Montage sollte außerdem die einwandfreie Funkverbindung zum Empfänger geprüft werden.
Wie groß ist die Funkreichweite?
Becker gibt eine maximale Funkreichweite von bis zu 25 m am und im Gebäude sowie bis zu 350 m im freien Feld an. Die tatsächlich erreichbare Reichweite hängt von den örtlichen und baulichen Gegebenheiten ab.
Wo finde ich die Bedienungsanleitung für den SC561 PLUS?
Die offizielle Becker Montage- und Betriebsanleitung für den SC561 PLUS finden Sie im Bereich „Downloads & Dokumente“ direkt oberhalb dieser häufigen Fragen.
