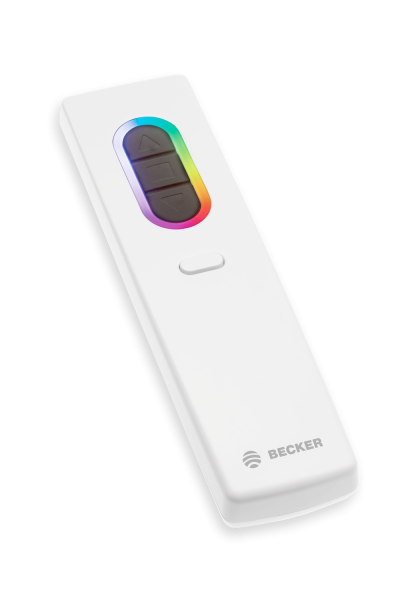

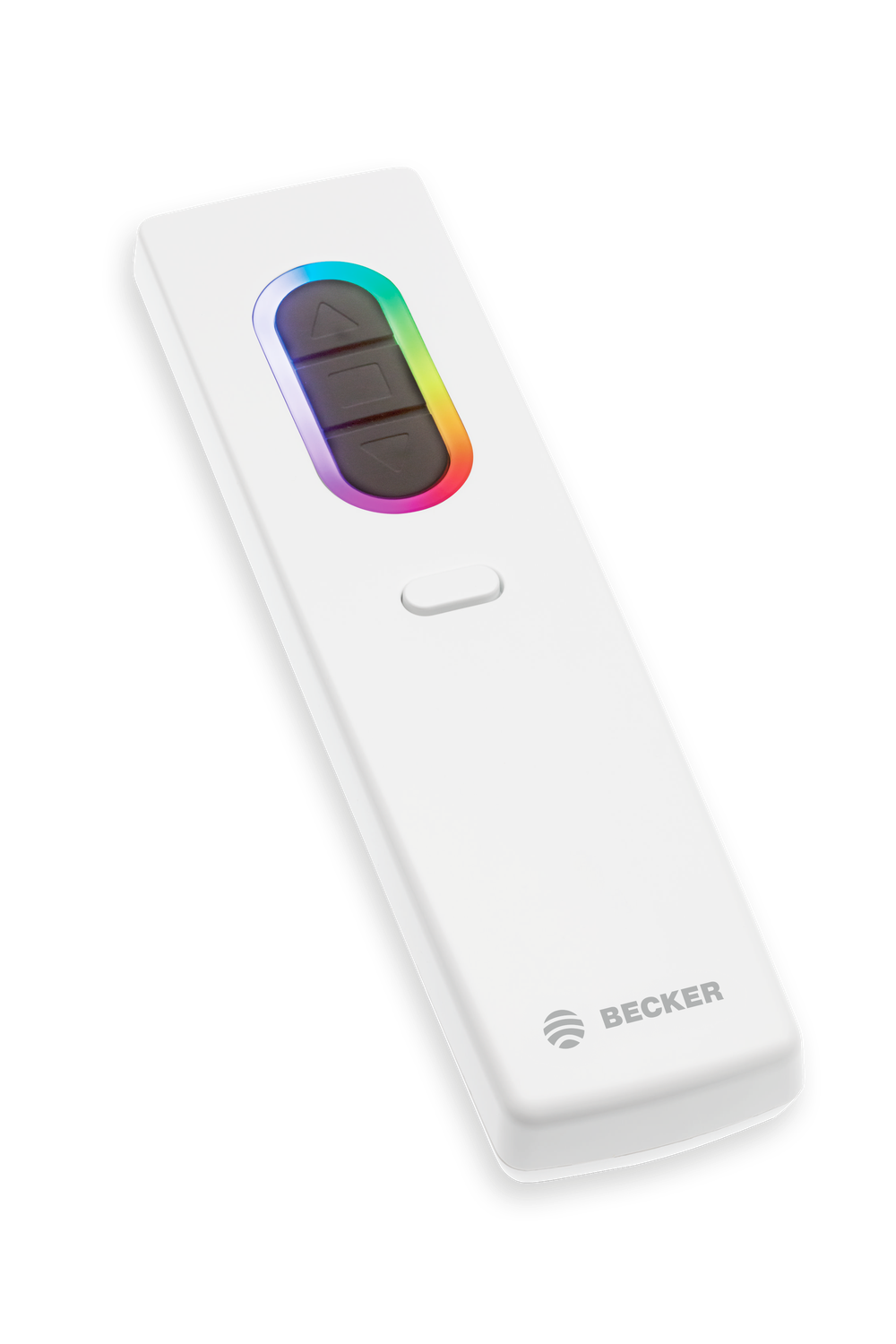

Becker CentronicPLUS SunWindControl SWC548 PLUS – 8-Kanal Funk-Handsender
Der Becker CentronicPLUS SunWindControl SWC548 PLUS ist ein bidirektionaler 8-Kanal Funk-Handsender für die komfortable Steuerung CentronicPLUS-kompatibler Funk-Antriebe und Funk-Steuerungen. Er eignet sich insbesondere für die Bedienung und Automatisierung von Jalousien, Raffstores und weiteren Sonnenschutzanlagen.
Über acht unabhängig nutzbare Einzelkanäle lassen sich verschiedene Anlagen gezielt bedienen. Zusätzlich stehen zwei Gruppensendekanäle sowie ein Zentralbefehl für alle Kanäle 1–8 zur Verfügung. In Verbindung mit geeigneten Komponenten können Sonnen- und Windschwellwerte sowie die gewünschte Reaktion auf Regen individuell eingestellt werden.
- Bidirektionaler 8-Kanal Handsender für Becker CentronicPLUS
- 8 unabhängig steuerbare Einzelkanäle
- 2 Gruppensendekanäle für Kanal 1–4 und 5–8
- Zentralbefehl für alle Kanäle 1–8
- Sonnen- und Windschwellwerte pro kompatiblem Empfänger einstellbar
- Reaktion auf Regen individuell konfigurierbar
- Zwei Zwischenpositionen pro Kanal möglich
- Hand-/Automatik-Umschaltung
- CentronicPLUS Mesh-Technologie
- Mehrfarbiger LED-Ring für Status- und Bedienrückmeldungen
- Automatische Gruppen- und Zentralbildung
- Automatische Ausblendung ungenutzter Kanäle
- Kein Verlust der Einstellungen beim Batteriewechsel
- Wandhalterung im Lieferumfang enthalten
8 Einzelkanäle, 2 Gruppen und Zentralsteuerung
Der SWC548 PLUS verfügt über 8 Einzelsendekanäle. Jeder Kanal kann einem oder mehreren kompatiblen Empfängern zugeordnet werden. Dadurch lassen sich einzelne Sonnenschutzanlagen separat oder mehrere Anlagen gemeinsam steuern.
Die Kanäle sind zusätzlich in zwei Gruppen zusammengefasst: Kanal 1–4 bilden Gruppe 1 und Kanal 5–8 bilden Gruppe 2. Über den Zentralsendekanal können sämtliche Kanäle 1–8 gemeinsam angesteuert werden.
Sonnenautomatik individuell einstellen
Der Sonnenschwellwert kann bei kompatiblen Komponenten in 15 Stufen von ca. 2 bis 100 kLux eingestellt werden. Der werkseitig hinterlegte Wert beträgt ca. 25 kLux.
Wird der eingestellte Sonnenschwellwert überschritten, kann die Sonnenschutzanlage mit einer Verzögerung von bis zu 5 Minuten automatisch ausfahren. Wird der Schwellwert anschließend dauerhaft unterschritten, erfolgt nach ca. 15 Minuten das automatische Einfahren.
Windschwellwert in 11 Stufen
Der Windschwellwert lässt sich in 11 Stufen von ca. 2 bis 22 m/s einstellen. Die Werkseinstellung beträgt ca. 8 m/s.
Da die Windüberwachung eine sicherheitsrelevante Funktion der Sonnenschutzanlage darstellt, sollte der Schwellwert passend zur jeweiligen Anlage und entsprechend den Herstellervorgaben eingestellt werden.
Individuelle Reaktion auf Regen
Bei Verwendung geeigneter Sensorik und kompatibler Empfänger kann zusätzlich festgelegt werden, wie die Sonnenschutzanlage auf Regen reagieren soll. Zur Auswahl stehen drei Möglichkeiten: Einfahren, keine Reaktion oder Ausfahren.
Bidirektionale Kommunikation mit LED-Rückmeldung
Der SWC548 PLUS arbeitet mit der bidirektionalen CentronicPLUS Funktechnologie. Dadurch werden nicht nur Bedienbefehle an die Empfänger übertragen, sondern auch Rückmeldungen aus der Installation an den Handsender gesendet.
Der mehrfarbige LED-Ring visualisiert unter anderem Empfängerrückmeldungen, die Kanalwahl, den Hand-/Automatikstatus, Schwellwerte sowie den Batteriestatus und unterstützt zusätzlich bei der Inbetriebnahme.

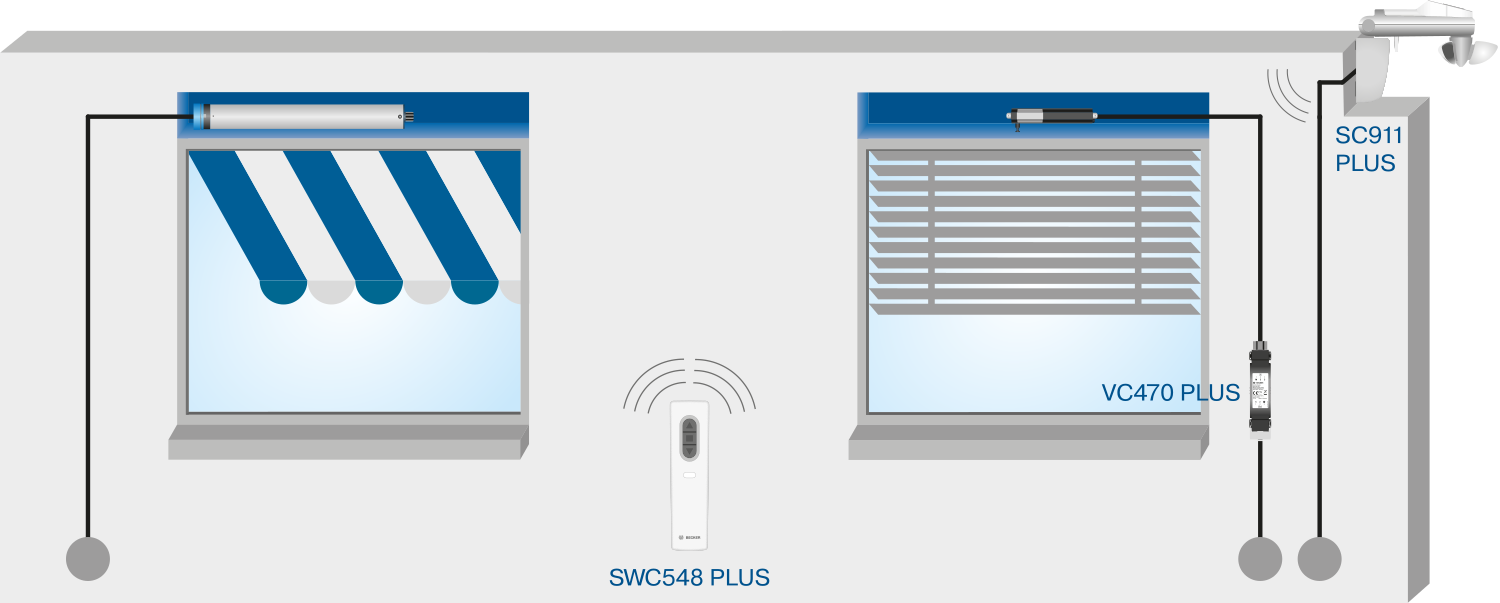

CentronicPLUS Mesh-Technologie
Die Mesh-Technologie sorgt für die automatische Vernetzung kompatibler CentronicPLUS-Geräte zu einem leistungsfähigen Funknetzwerk. Dadurch wird die Einrichtung insbesondere bei Anlagen mit mehreren Empfängern vereinfacht.
Bei der Inbetriebnahme sucht der Handsender automatisch nach erreichbaren Empfängern und wählt den Empfänger mit der besten Verbindungsqualität aus. Ungenutzte Kanäle werden automatisch ausgeblendet.
Zwei Zwischenpositionen pro Kanal
Abhängig vom eingesetzten Empfänger können zwei frei wählbare Zwischenpositionen zwischen den Endlagen gespeichert werden. Jeder Fahrtaste kann dabei eine Zwischenposition zugeordnet werden.
Technische Daten
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | Becker-Antriebe |
| Modell | Centronic SunWindControl SWC548 PLUS |
| Artikelnummer | 4036 000 006 0 |
| Artikelnummer ohne Leerzeichen | 40360000060 |
| GTIN / EAN | 4251852916384 |
| Funksystem | CentronicPLUS |
| Kommunikation | Bidirektional |
| Einzelsendekanäle | 8 |
| Gruppensendekanäle | 2 – Kanal 1–4 und Kanal 5–8 |
| Zentralsendekanal | 1 – Kanal 1–8 |
| Sonnenschwellwert | ca. 2–100 kLux, 15 Stufen |
| Werkseinstellung Sonne | ca. 25 kLux |
| Windschwellwert | ca. 2–22 m/s, 11 Stufen |
| Werkseinstellung Wind | ca. 8 m/s |
| Regenfunktion | Einfahren / keine Reaktion / Ausfahren, abhängig von Empfänger und Sensorik |
| Zwischenpositionen | 2 pro Kanal, abhängig vom Empfänger |
| Hand-/Automatik-Umschaltung | Ja |
| Funkfrequenz | 868,3 MHz |
| Max. Sendeleistung | ≤ 25 mW |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Nennspannung | 3 V DC |
| Batterietyp | LR6 (AA) Alkaline |
| Schutzart | IP20 |
| Zulässige Umgebungstemperatur | -10 °C bis +55 °C |

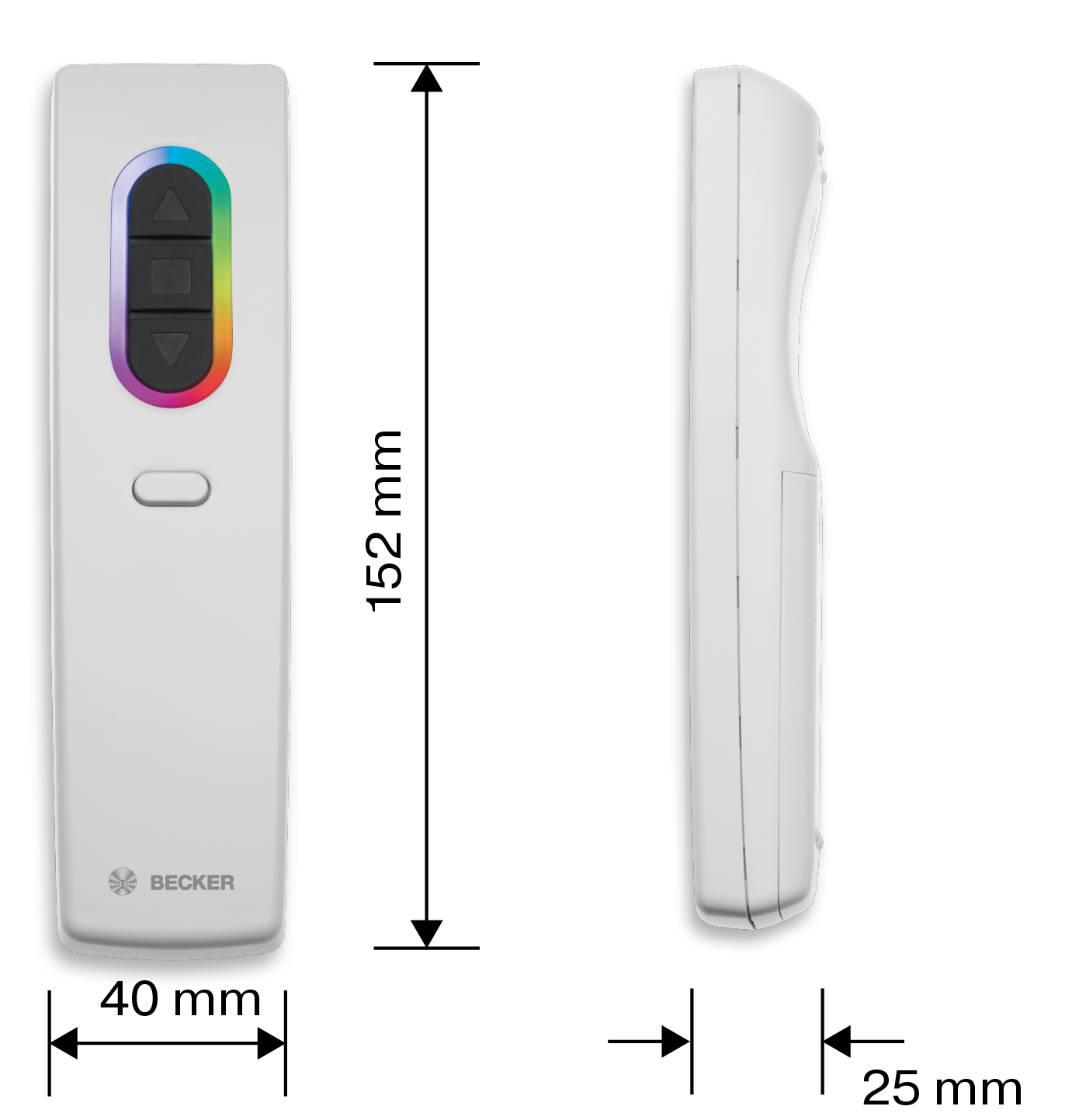

| Abmessungen | 40 × 152 × 25 mm (B × H × T) |
| Farbe | Weiß |
| Montageart | Handgerät |
| Wandhalterung | Im Lieferumfang enthalten |
| In Schalterrahmen integrierbar | Nein |
| Gewicht | ca. 0,242 kg |
Downloads & Dokumente
Montage- und Betriebsanleitung SWC548 PLUS
Alle wichtigen Informationen zur Inbetriebnahme, Kanal- und Gruppensteuerung, Einstellung der Sonnen- und Windschwellwerte, Regenfunktion, Zwischenpositionen, Wandhalterung und zum Batteriewechsel finden Sie in der offiziellen Montage- und Betriebsanleitung von Becker-Antriebe.
Montage- & Betriebsanleitung herunterladen (PDF)Häufige Fragen zum Becker SWC548 PLUS
Wie viele Kanäle besitzt der SWC548 PLUS?
Der SWC548 PLUS verfügt über 8 Einzelsendekanäle. Jeder Kanal kann einem oder mehreren kompatiblen Empfängern zugeordnet werden.
Welche Gruppen können mit dem SWC548 PLUS gesteuert werden?
Die acht Kanäle sind in zwei Gruppen unterteilt: Kanal 1–4 bilden Gruppe 1 und Kanal 5–8 Gruppe 2. Zusätzlich steht ein Zentralbefehl für alle Kanäle 1–8 zur Verfügung.
Kann der SWC548 PLUS Sonne und Wind selbst messen?
Nein. Der Handsender besitzt keine eigene Sensorik zur Messung von Sonne, Wind oder Regen. Hierfür werden geeignete CentronicPLUS Sensoren und kompatible Empfänger benötigt.
Welcher Sonnenschwellwert kann eingestellt werden?
Der Sonnenschwellwert ist in 15 Stufen von ca. 2 bis 100 kLux einstellbar. Die Werkseinstellung beträgt ca. 25 kLux.
Welcher Windschwellwert kann eingestellt werden?
Der Windschwellwert kann in 11 Stufen von ca. 2 bis 22 m/s eingestellt werden. Die Werkseinstellung beträgt ca. 8 m/s.
Wie kann die Anlage bei Regen reagieren?
Bei geeigneter Sensorik und einem kompatiblen Empfänger lässt sich einstellen, ob die Anlage bei Regen einfährt, nicht reagiert oder ausfährt.
Können Zwischenpositionen gespeichert werden?
Ja. Abhängig vom eingesetzten Empfänger können je Kanal zwei Zwischenpositionen zwischen den Endlagen verwendet werden.
Wie funktioniert die Hand-/Automatik-Umschaltung?
Im manuellen Modus werden ausschließlich manuelle Fahrbefehle und Notsignale ausgeführt. Im Automatikmodus werden zusätzlich automatische Fahrbefehle berücksichtigt. Der aktuelle Zustand wird über den LED-Ring angezeigt.
Was zeigt der LED-Ring des SWC548 PLUS an?
Der mehrfarbige LED-Ring zeigt unter anderem Empfängerrückmeldungen, Kanalwahl, Hand-/Automatikstatus, Schwellwerte und Batteriestatus an und unterstützt bei der Inbetriebnahme.
Wie groß ist die Funkreichweite?
Becker gibt eine maximale Funkreichweite von bis zu 25 m am und im Gebäude sowie bis zu 350 m im freien Feld an. Die tatsächlich erreichbare Reichweite hängt von den örtlichen Gegebenheiten ab.
