Das Wichtigste im Überblick:
- Fragen oder telefonische Bestellung : 07144 33 45 125
- markiso ID 33694

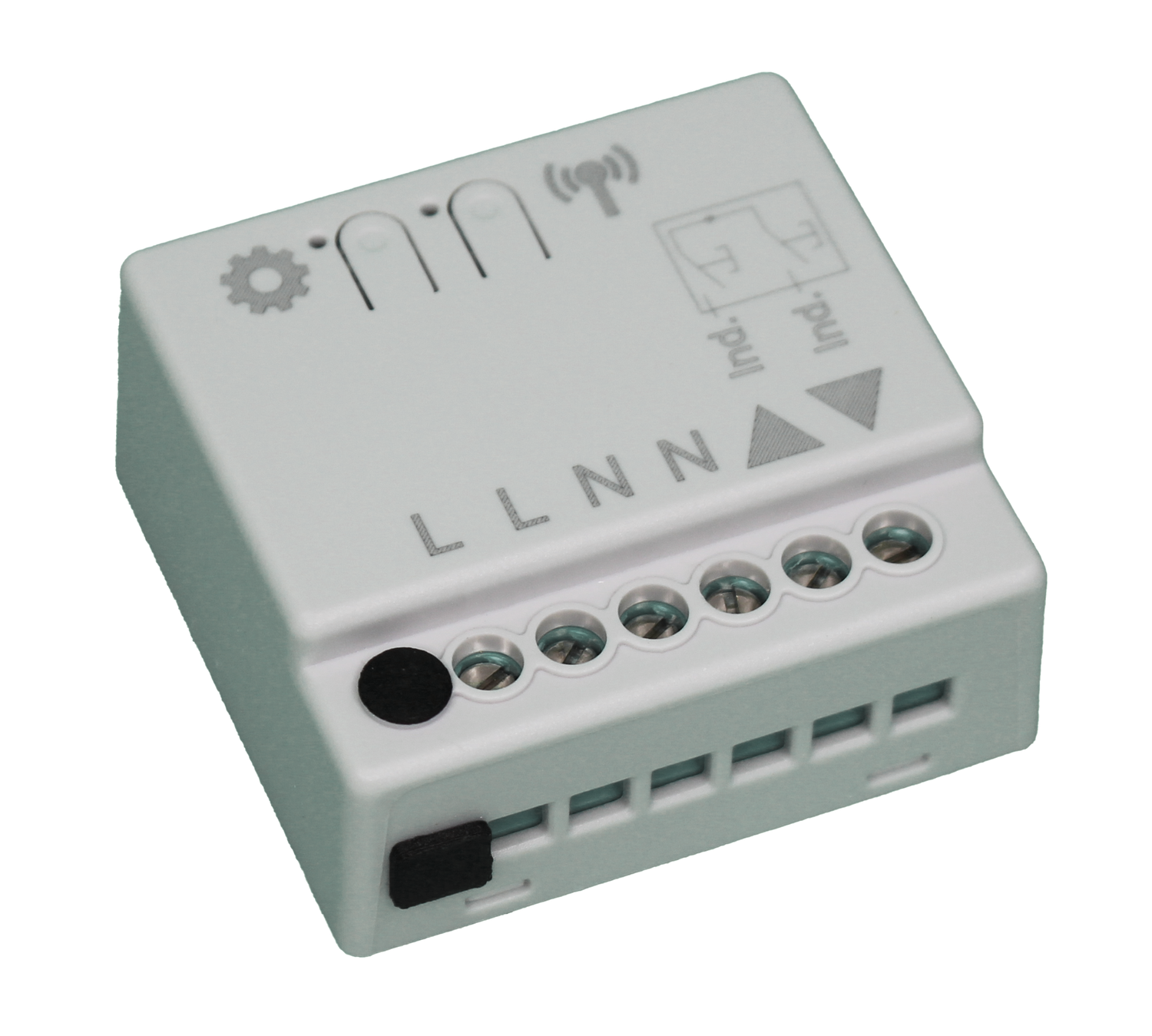

Becker Centronic VarioControl VC421 PLUS – 1-Kanal Funksender Unterputz

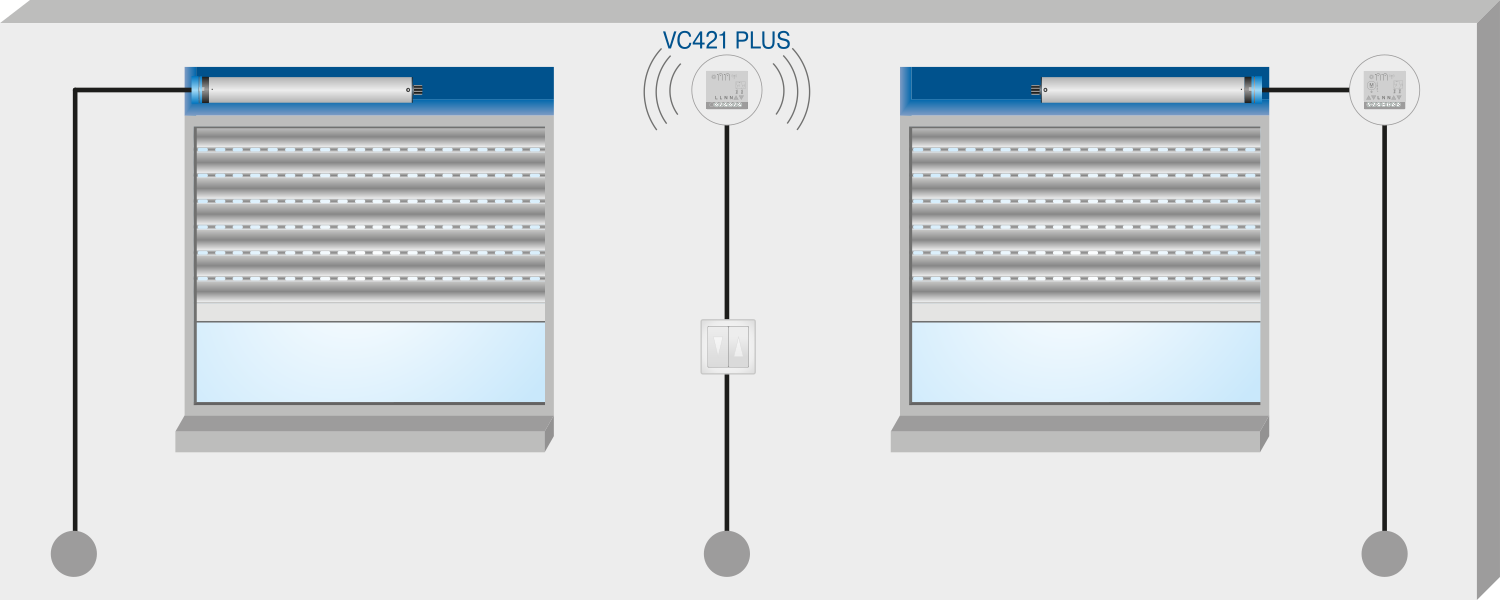

Der Becker Centronic VarioControl VC421 PLUS ist ein Funksender für die Unterputzmontage. Er wandelt die Signale herkömmlicher, drahtgebundener Taster und Schalter in CentronicPLUS-Funksignale um. So bedienen Sie Rollläden und Sonnenschutzanlagen mit CentronicPLUS-Funkantrieb über Ihr gewohntes Schalterprogramm, auch von anderen Herstellern.
Der VC421 PLUS passt in jede Unterputz-Gerätedose Ø 58 mm und kann auch hinter einem vorhandenen Bedienelement eingebaut werden. Zusätzlich lassen sich Zeitschaltuhren und Sonnenschutzsteuerungen vorschalten. Ein Kanal kann einen oder mehrere Empfänger ansteuern, damit sind Einzel-, Gruppen- und Zentralsteuerung möglich.
- Bedienung von CentronicPLUS-Funkprodukten über drahtgebundene Taster oder Schalter
- Kombinierbar mit jedem Schalterprogramm, auch anderer Hersteller
- Zeitschaltuhren und Sonnenschutzsteuerungen vorschaltbar
- Einzel-, Gruppen- oder Zentralsteuerung möglich
- Mehrere Taster oder Schalter parallel anschließbar
- Anfahren von Zwischenpositionen per Doppeltipp (abhängig vom Empfänger)
- Mesh-Technologie für ein stabiles Funknetzwerk
- Einbau in Unterputz-Gerätedosen Ø 58 mm, auch hinter dem Bedienelement
- Einfaches Einlernen über die Einlerntaste oder einen CentronicPLUS Handsender
Bedienung mit Taster oder Schalter
An die beiden Individualeingänge schließen Sie einen oder mehrere Taster oder Schalter parallel an. Bei jeder Betätigung leuchtet die LED am Gerät kurz grün auf. Je nach Bedienelement sendet der VC421 PLUS folgende Befehle:
| Bedienelement | Bedienung | Funktion |
|---|---|---|
| Taster | Tastendruck länger als 0,5 s | Fahrt in die Endlage |
| Taster | Tastendruck kürzer als 0,5 s | Stopp |
| Taster | Doppeltipp innerhalb 1 s | Fahrt in die Zwischenposition |
| Schalter | EIN / AUS | Fahrt in die Endlage / Stopp |
| Schalter | EIN – AUS – EIN innerhalb 1 s | Fahrt in die Zwischenposition |
Einfache Inbetriebnahme
Den Funksender lernen Sie entweder direkt über die Einlerntaste am Gerät oder bequem mit einem CentronicPLUS Handsender ein. Der VC421 PLUS sucht automatisch den Empfänger mit der besten Verbindung, eine LED zeigt den Zuordnungsstatus an. Über die Funktionstaste ordnen Sie einen oder mehrere Empfänger zu.
Anwendungsempfehlung
Der Becker VarioControl VC421 PLUS eignet sich für die Bedienung von Rollläden und Sonnenschutzanlagen mit CentronicPLUS-kompatiblem Funkantrieb oder Funkempfänger über vorhandene oder neue drahtgebundene Bedienelemente.
Technische Daten
| Eigenschaft | Technische Daten |
|---|---|
| Hersteller | Becker-Antriebe |
| Modell | Centronic VarioControl VC421 PLUS |
| Artikelnummer | 4036 000 024 0 |
| GTIN / EAN | 4251852916940 |
| Bezeichnung | 1-Kanal Funksender Unterputz |
| Funksystem | CentronicPLUS (bidirektional, Mesh) |
| Farbe | Grau |
| Anzahl Kanäle | 1 Kanal |
| Eingänge | Individualeingänge für Taster oder Schalter |
| Zwischenpositionen | Abhängig vom Empfänger |
| Nennspannung | 110–240 V AC / 50–60 Hz |
| Funkfrequenz | 868,3 MHz |
| Funkreichweite | bis 25 m am/im Gebäude, bis 350 m im freien Feld |
| Schutzart / Schutzklasse | IP20 / II (bei bestimmungsgemäßer Montage) |
| Umgebungstemperatur | -25 °C bis +50 °C |
| Montageart | Unterputz-Gerätedose Ø 58 mm nach DIN EN 49073 / DIN EN 60670, Aufputz im AP-Gehäuse |
| Max. Leitungsquerschnitt | 1,5 mm² |

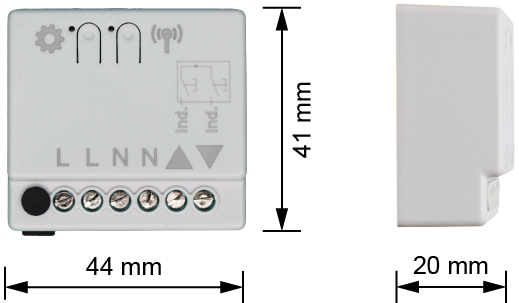

| Abmessungen | 44 × 41 × 20 mm (B × H × T) |
| Gewicht | ca. 0,254 kg |
Montage- & Bedienungsanleitung
Alle Informationen zu Anschluss, Bedienung mit Taster oder Schalter, Einlernen und Zuordnung von Empfängern finden Sie in der Original-Anleitung des Herstellers (PDF, Deutsch).
Anleitung herunterladen (PDF)Häufige Fragen zum Becker VarioControl VC421 PLUS
Wofür wird der VC421 PLUS eingesetzt?
Der VC421 PLUS macht aus einem herkömmlichen drahtgebundenen Taster oder Schalter einen CentronicPLUS-Funksender. So steuern Sie Funk-Rollläden oder Funk-Sonnenschutzanlagen über Ihr vorhandenes Schalterprogramm.
Was ist der Unterschied zum VC420 PLUS?
Der VC420 PLUS ist ein Funkempfänger: Er empfängt Funkbefehle und schaltet einen bedrahteten Antrieb. Der VC421 PLUS ist ein Funksender: Er nimmt Befehle von Tastern oder Schaltern entgegen und sendet sie per Funk an Antriebe mit CentronicPLUS-Empfänger.
Kann ich Schalter anderer Hersteller verwenden?
Ja. Der VC421 PLUS ist mit jedem Schalterprogramm kombinierbar. Angeschlossen werden können Taster (Schließer) oder Schalter, auch mehrere parallel.
Kann ich eine Zeitschaltuhr anschließen?
Ja. Laut Becker lassen sich Zeitschaltuhren und Sonnenschutzsteuerungen vorschalten, die dann über den VC421 PLUS Ihre CentronicPLUS-Funkantriebe steuern.
Kann ich mehrere Rollläden gleichzeitig steuern?
Ja. Dem Kanal des VC421 PLUS lassen sich ein oder mehrere Empfänger zuordnen. So sind Einzel-, Gruppen- oder Zentralsteuerung möglich.
Was tun, wenn der Antrieb in die falsche Richtung fährt?
Tauschen Sie die beiden Drähte der Individualeingänge für AUF und AB am Funksender. Der Anschluss darf nur durch eine Elektrofachkraft erfolgen.
Wo finde ich die Montage- und Bedienungsanleitung?
Die Anleitung steht direkt auf dieser Seite zum Download bereit: Montage- & Bedienungsanleitung als PDF herunterladen.
