Der Rolladen Getriebewickler

Allgemeine Informationen zum Rolladenwickler:

Rolladengetriebewickler gibt es in zwei verschiedenen Ausführungen, einmal den Miniwickler / Aufschraubwickler  für die Montage direkt an der Wand, hier kann ein Rolladendgurt bis zu 16mm verwendet werde und einmal den Neubauwickler für Rolladengurt bis zu 23mm für die Unterputzmontage. Der Neubaugetriebewickler kann in jeden Mauerkasten verbaut werden, daher bestens geeignet auf für den nachträglichen Einbau. Bei beiden Ausführungen zu beachten : die Bedienkraft an der Kurbel darf nach DIN EN13659 (Klasse1) nicht größer sein als 30N. Das maximale Rolladengewicht ist abhängig von

  • Kurbellänge
  • Gurtstärke
  • Umlenkwinkel
  • Kraftverlust an der Gurtleitrolle (bei nadegelagerter Gurtleitrolle sehr gering)
  • Gurtscheibendurchmesser
  • Wellendurchmesser
  • m² Gewicht und Höhen- und Breitenverhältnis



Allgeime Informationen zur Montage und was zu beachten ist

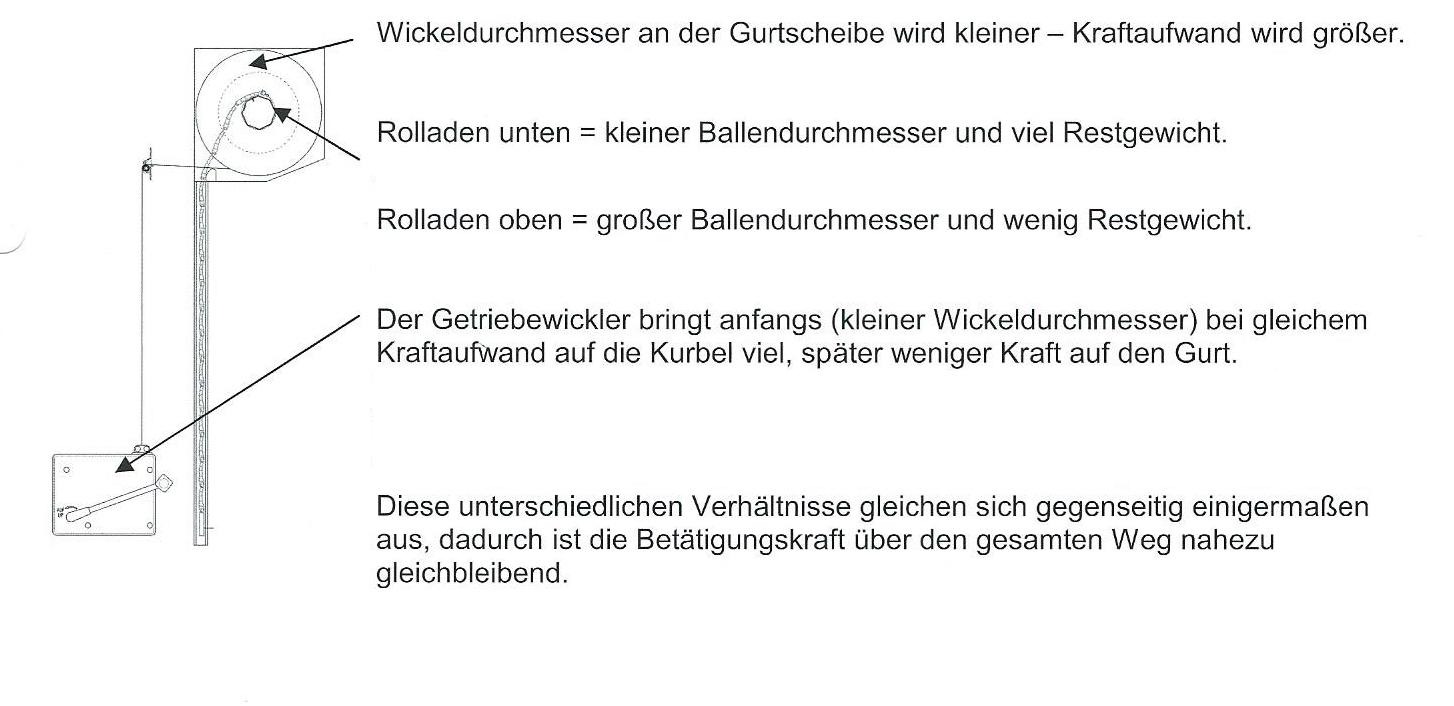

Wie ein Rolladengurtwickler optimal angebracht wird, auf was Sie bei der Montage achten sollten und welche Kräfte beim Kurbeln wirken, entnehmen Sie bitte den drei Beispielfotos weiter unten



Rolladen-Getriebwickler-Technische-Zeichung1

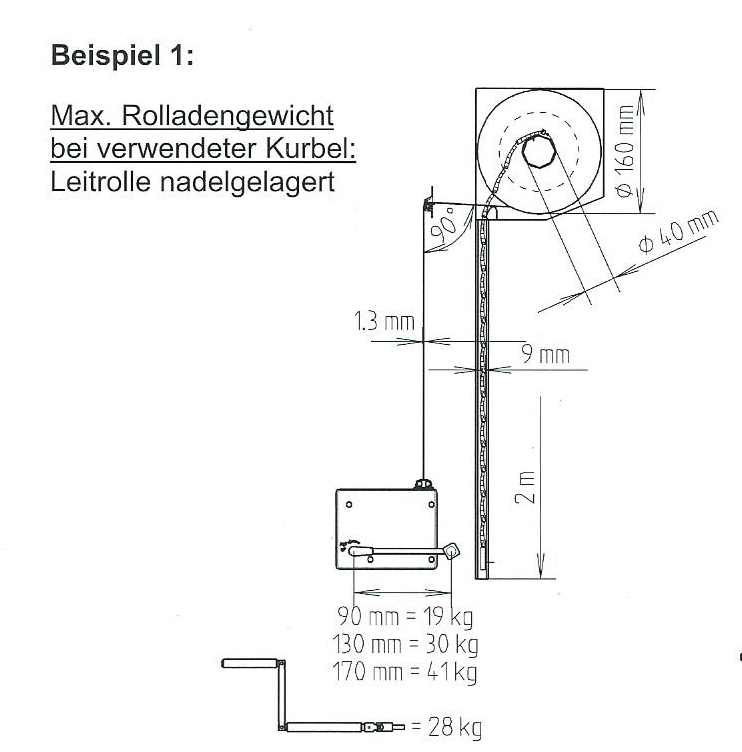

Montage Mingurtwickler / Aufschraubwickler | Gurtbreite max. 16mm

Rolladen-Getriebwickler-Technische-Zeichung2

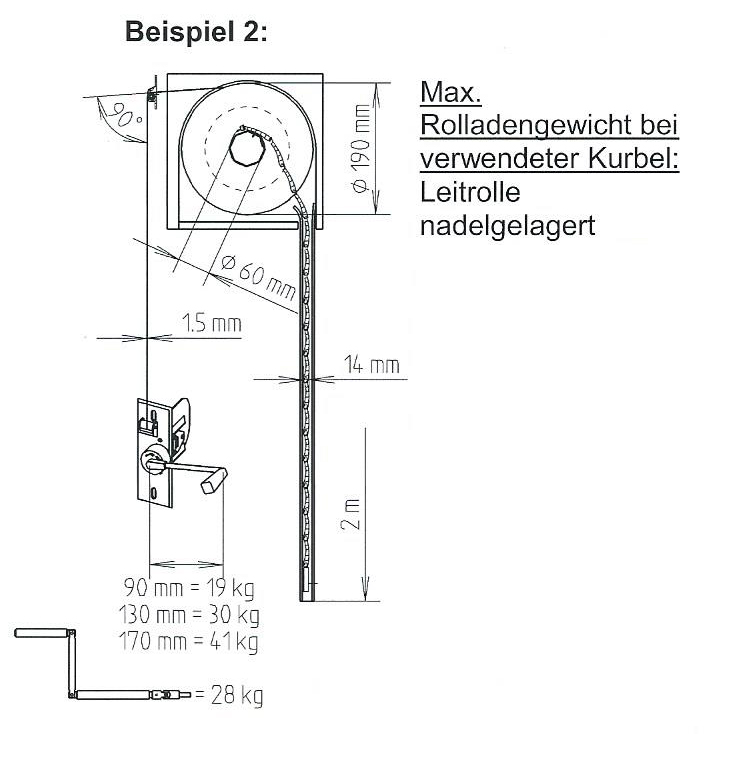

Montage Mingurtwickler / Einlasswickler| Gurtbreite max. 23mm

Rolladen-Getriebwickler-Technische-Zeichung3






Ihre Vorteile im Überblick

» Hochwertige Ausführung | Made in Germany

» Varianten für Rolladengurt  oder Schnur verfügbar

 » Gurt Einfädelautomatik

 » Rückdreh Freilauf

 » nadelgelagertem Gurtaustritt
